Makro-Vickers-Härteprüfgerät

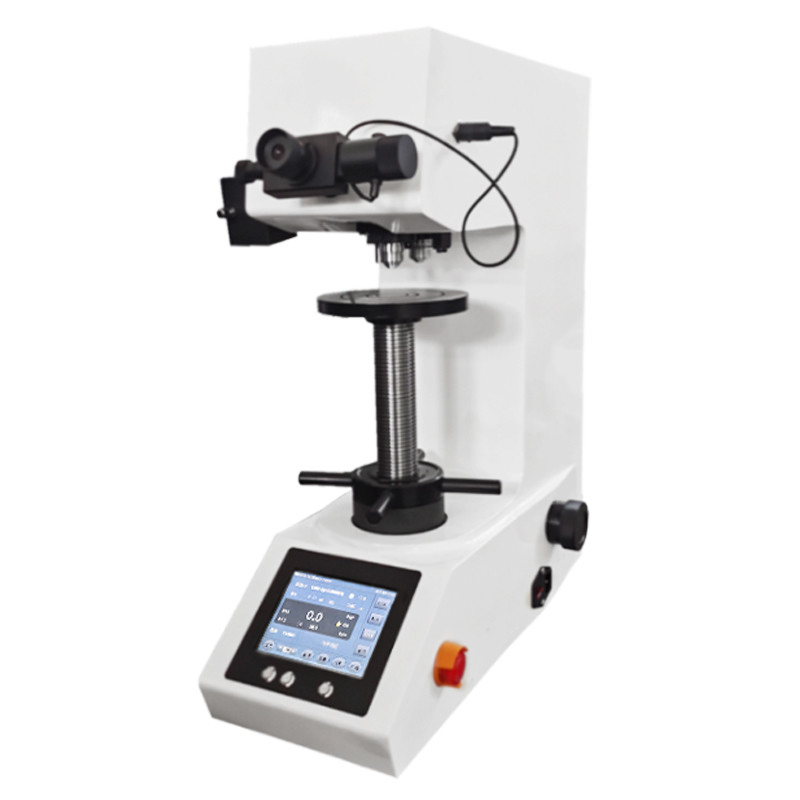

Automatischer MacroVickers Härtetester AutoVicky ZHV-WH5010

Die Vickers-Methode basiert auf einem optischen Messsystem und legt einen Bereich leichter Belastungen mit Hilfe eines Diamant-Eindringers fest, um einen Eindruck zu erzeugen, der gemessen und in einen Härtewert umgewandelt wird.Es ist sehr nützlich für Tests auf einer Vielzahl von MaterialienFür die Prüfung in der Vickers-Skala wird ein quadratisch geformter Diamant verwendet, wobei die Belastungen in der Regel sehr leicht sind.von 10 gm bis 1 kgf, obwohl "Makro" Vickers-Ladungen bis zu 50 kg oder mehr betragen können.

Ich...Einführung:

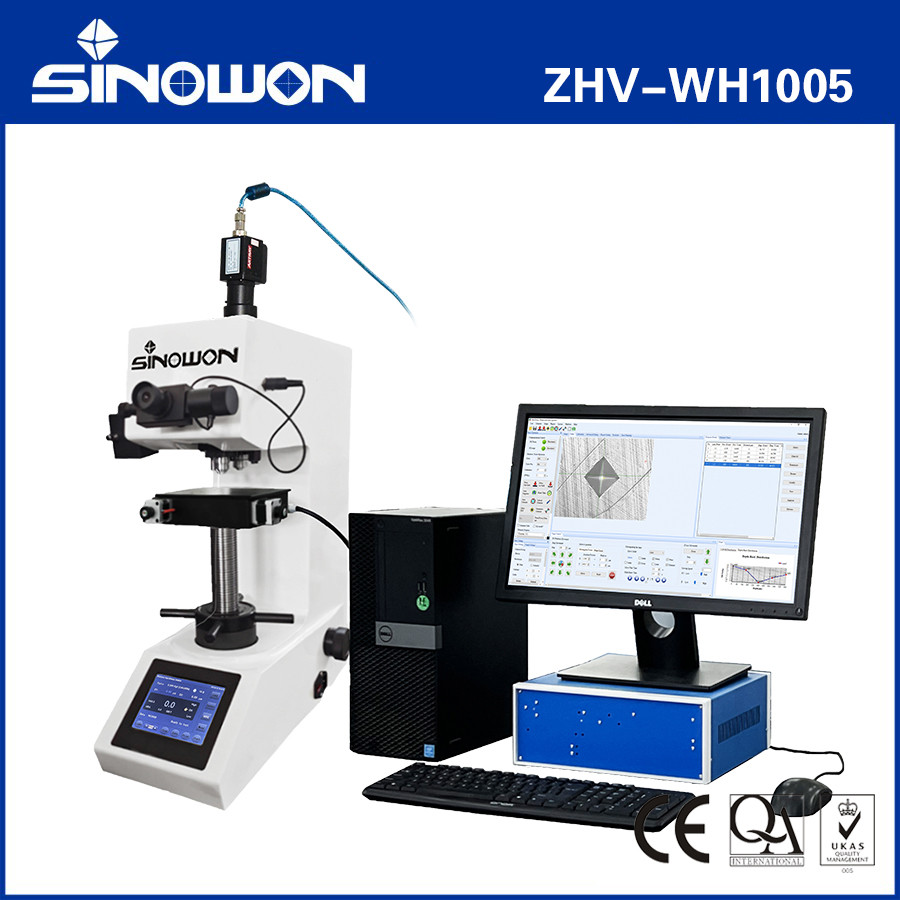

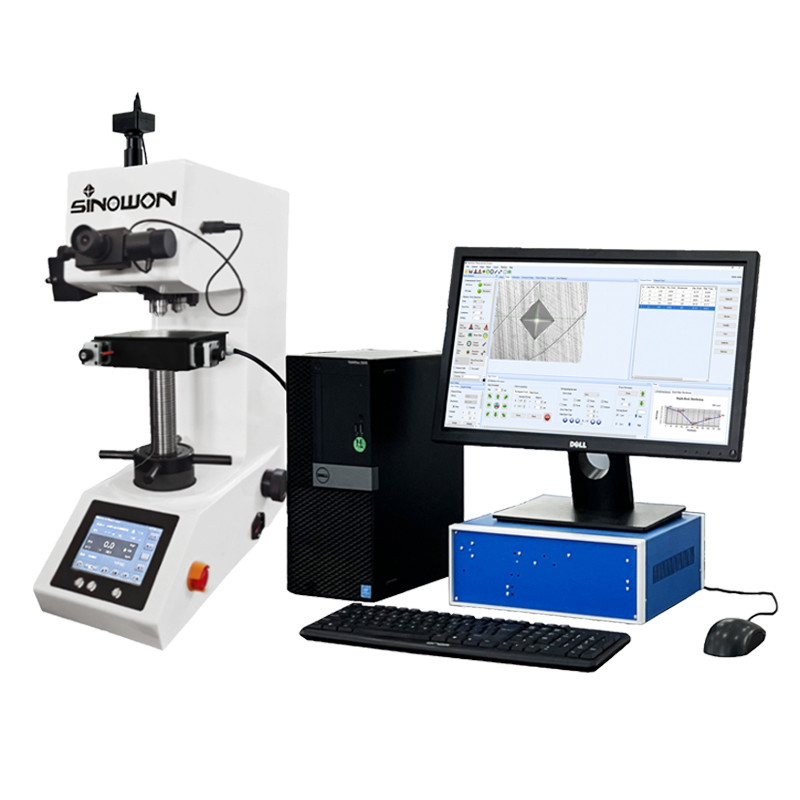

AutoVicky ZHV-WH-Serie ist ein automatisches Makro-Vickers-Härteprüfsystem mit maschineller Sicht, motorisierter X-Y-Plattform und Computersoftware,Es wird angewendet, um Vickers-Härteskalen von Metallen zu testenDa die Versuchsvertiefung in einem Vickers-Test sehr klein ist, ist sie für eine Vielzahl von Anwendungen nützlich:Prüfung sehr dünner Materialien wie Folien oder Messung der Oberfläche eines Teils, kleine Teile oder kleine Flächen, Messung einzelner Makrostrukturen,oder die Tiefe der Härtung des Gehäuses durch Abschneiden eines Teils und durch eine Reihe von Eindrücken zu messen, um ein Profil der Härteänderung zu beschreiben.

Produktmerkmal:

• Ausgezeichnete Boldy von Macro Vickers Härteprüfmaschinen mit linearer Aufzugsstruktur für das Gewichtesystem.
• Präzise Sechs-Klasse-Todesgewicht-System von 0,5 kgf bis 10 kgf und automatisches Be- und Entladen während des Testprozesses
• Stabiler automatischer Turm mit 3-Arbeitsposition, MacroVickers Diamant-Eindruck, 10x und 40x Objektiv auf einer Brennfläche installiert.
• Der hochauflösende optische Pfad mit 5MPixel-Kamera macht die Härte-Eindrückung scharf, die Videovergrößerung ist über 2000x, es macht die Messung von kleinen Eindrückungen leicht.
• Motorisierte X-Y-Plattform mit Metallgröße 110x100mm und Messstock 50x50mm, kann programmiert werden, um die Vickers-Härte der Probe automatisch zu testen.
• Leistungsfähige automatische Vickers-Testsoftware ATS-100 mit intelligenten Testfunktionen Windows-Betriebssystem, Word, Excel, PDF und andere kundenspezifische Ausgabeberichte sind verfügbar.

Spezifikation:

Einführung der Vickers- und Knoop-Messsoftware

Vorteile der Software:

1. Es kann Panorama-Scannen realisieren, die Gesamtgrafik des Produkts an den Computer scannen, eine beliebige Position auswählen, und das Produkt wird automatisch in die gewünschte Position bewegt.

2. Es kann 17 Wege der Pfadplanung unterstützen, eine beliebige Anzahl, wie 30 Punkte Koordinaten setzen, Start klicken, und die Maschine wird automatisch 30 Punkte Messung ohne manuelle Bedienung abschließen,automatisches Laden, automatische Fokussierung und automatische Messung.

3. Ausgestattet mit einem optionalen Z-Achsenmotor und einem Autofokus-System, ist es nicht notwendig, die Brennweite manuell zu finden, und die Maschine fokussiert automatisch.Alle Schritte werden von einer Software durchgeführt, um manuelle Messfehler zu vermeiden.

Grundfunktion:

● Die automatische Erkennungsfähigkeit von Einbohrungsbildern ist führend, und die Erkennungswirksamkeit, Stabilität und Genauigkeit der Erkennungsergebnisse sind hoch.

● Zwei Arten der Kalibrierung: optische Kalibrierung, (manuelle/automatische) Kalibrierung des Härteblocks.willkürliche mehrfache Standardblöcke und segmentierte Kalibrierung und bevorzugte Messung.

● Neben der automatischen Messung gibt es drei manuelle Messmöglichkeiten:diagonale Messung und Vierpunkte-Messung (die Reihenfolge der vier Spitzenwahl kann beliebig sein).

● Es werden drei Arten von Einprägungszeichen unterstützt: "Rechteck", "Rotes Kreuz" und "Kreuz".

● Bei manueller Messung hat es die Funktion einer Lupe, die bequem ist, um die Position des Vertiers der Einbuchtung zu finden;

● Die einzigartige Tastenkombinationsfunktion kann den gewählten Gipfel schnell bewegen, um den Messvorgang effizienter zu gestalten.

● Bereitstellung des Pixelabstands und des physikalischen Abstands der Vertiefungsdiagonale und Berechnung des HV/HK-Wertes unter Stromlast in Echtzeit.

● Automatisches Schalten des Turmets (Schalten der Objektivlinse und des Eindringers).

● 5 Millionen Digitalkameras, mit denen das Video auf dem Computer angezeigt werden kann.

● Echtzeit-Anzeige und Aktualisierung des Status des aktuellen Härteprüfers: aktueller Eindruck/Objektivobjektiv, Belastungszeit, Belastungskraft usw.

● Die Entfernung zwischen zwei Punkten kann manuell gemessen werden; mehrere Entfernungsgruppen können auch gleichzeitig auf dem Video oder Bild angezeigt werden.

● Bei unterschiedlichen Auflösungen, unterschiedlichen Objektivobjektiven und unterschiedlichen Belastungen wählt die Software automatisch den besten Kalibrierkoeffizienten aus.

● Alle Informationen zu den Prüfstellen können separat oder nach Kundenwünschen identifiziert und gekennzeichnet werden.Die Informationen zur Identifizierung des Prüfpunktes werden in der Testwertsequenztabelle und dem Einbruchdiagramm zur einfachen Abfrage angezeigt.Diese Funktion ist für die anschließende Analyse und Verarbeitung sehr wichtig.

● Verwenden Sie GB, DIN, ISO, ASTM und andere Hardness-Konvertierungsstandards, um zu erkennen: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; die gegenseitige Umwandlung von Härtewerten wie Brinell HBS und Brinell HBW.

● Bei der Messung der Sequenz des verhärteten Schichts gibt es mehrere flexible Initialisierungs-Einstellungsmodi, die die vorherige Sequenz automatisch speichern und importieren;Der Messweg kann auch gewünscht für das Nachladen gespeichert werden.

● Die Ergebnisse der Messfolge erzeugen automatisch den entsprechenden Tiefenwert der gehärteten Schicht und die Härteänderungskurve.

● Für Messdaten können mehrere Analysemodi ausgewählt werden; alle Ergebnisse können in einen grafischen Bericht eingestellt werden.

● Der Inhalt und das Format des Berichts können flexibel eingestellt und WORD- und EXCEL-Dokumente automatisch generiert werden.

● Passwort und Verwaltungsbehörde können eingestellt werden: Gewöhnliche Bediener können die Härte nur nach den eingestellten Einstellungen messen.

● Das eingebaute Werkzeug zur Umrechnung des Standardhärtewerts kann den gemessenen Härtewert automatisch nach der Tabelle umrechnen und in der Ergebnistabelle auflisten.

Erweiterte Funktion:

● Automatische Fokussierungsfunktion.Automatisches Fokussieren von Einstrichen kann realisiert werden, und die Fokussierungszeit von Einstrichen beträgt 2-5 Sekunden (um diese Funktion zu realisieren,Der ZHV-VH1010 muss mit einem Z-Achsen-Motor und einem automatischen Fokus-System ausgestattet sein)

● Routenplanungsfunktion.Als Erweiterung der Abstandsmessfunktion wird die genaue Planung von 17 Moden des zu messenden Weges durch Klicken auf das Bild mit der Maus abgeschlossen.

1)Freie Punktauswahl: Klicken Sie auf eine beliebige Position des Bildes, um den zu messenden Pfad zu ermitteln.

2)Willkürliche Richtung: wählen Sie einen beliebigen Ausgangspunkt und ein gerade Liniensegment in jede Richtung aus.

3)Grenze normal: Klicken Sie in der Nähe des Randes, um automatisch normale Liniensegmente zu erzeugen.

4)Zwei Punkte normal:Wählen Sie die beiden Enden der Kante aus, um das zentrale Normalliniensegment zu erzeugen.

5)Winkelspalter: drei Punkte konstruieren Winkel, um Winkel-Bissector-Segmente zu erzeugen.

6)Kreislaufstrecke: Zentrierung / Radius in zwei Punkten, die einen Weg in der Zeit erzeugen.

7)Randkontur: Klicken Sie in der Nähe des Randes, um automatisch einen Pfad entlang des Randes zu erzeugen.

8)Randgleichweite:Klicken Sie auf die Entfernung entlang des Randes, um gleich weit entfernte Liniensegmente zu erzeugen.

9)Wellenform des Sägezahn: die Periode, die Zahnhöhe und die Zahnsymmetrie können quantitativ festgelegt werden.

10)Zentrum von zwei Punkten: Wählen Sie zwei Punkte auf dem Bild aus, um den Mittelpunkt als zu messenden Weg zu erzeugen.

11)Zeile:Klicken Sie auf einen beliebigen Ausgangspunkt, ein gerade Liniensegment in eine beliebige Richtung und eine variable Entfernung in der Mitte.

12)Mehrzeile:Mehrlinien-Wegstellen.

13)Sieh dir das an.Zickzack-Multiline.

14)Interpolation:eine festgelegte Anzahl/Entfernung von Pfadpunkten zwischen zwei Punkten einfügen.

15)Die Matrix:der Pfadpunkt des rechteckigen Arrays.

16)Fahrrad:Radwegpunkt.

17)Der Ring:Kreislaufbahnpunkt.

● BereitstellenFunktion zur Kalibrierung von Einzug/Linsenverschiebungum die mechanische Abweichung zwischen Eindruck und Linse zu beseitigen und den Gesamtfehler des Systems zu korrigieren, um die Genauigkeit der Härteprüfungsergebnisse zu verbessern.

● Rand-Scan-FunktionDurch die Bewegung der automatischen XY-Plattform kann der Rand des angegebenen Objekts gescannt und die Objektkantenumrisse gezeichnet werden.

● Panorama-Splitsfunktion.Durch die Funktion "Panoramascanning" können Sie ein Panorama innerhalb eines bestimmten Bereichs erhalten und jede Pfadplanung auf der Karte vornehmen.

● Regionalmodus und kontinuierliche PrüfungFunktion.Bei mehreren Eindrücken, die möglicherweise im selben Sichtfeld vorhanden sind, kann der Bereichsmodus gewählt werden, wobei bei jeder Messung nur die Eindrücken innerhalb des festgelegten Bereichs berücksichtigt werden.Wenn der Bereichsmodus während der kontinuierlichen Prüfung eingeschaltet ist, kann die durch mehrfache Einschnitte im selben Sichtfeld verursachte Prüfunterbrechung vermieden werden.

● Oberflächenkorrekturfunktion.Sie entspricht den Tabellen I und II der Norm ASTM E384 und enthält Prüf- und Korrekturvorschriften für gebogene Teile wie Kugeln und Stäbe.

● Winkelkorrekturfunktion.Durch die automatische Korrektur des Winkels kann die Winkelabweichung zwischen Plattform und Kamera beseitigt und die Positionierungsgenauigkeit der Plattform verbessert werden.

● Funktion der Bruchfestigkeit.Die Funktion der Bruchfestigkeit kann überprüft werden, um die Bruchfestigkeitsdaten der Einbohrungen zu messen.

● Mehrfach-Proben-Panorama-Spleißfunktion.Das Panorama-Splicing kann für mehrere Proben gleichzeitig durchgeführt werden, und dann kann auf diesen Panoramen eine Pfadplanung durchgeführt werden.

Die Spezifikation der motorisierten X-Y-Plattform VMP-505:

● Automatische XY-Plattform mit Schrittmotor: Luftfahrttechnologie

● Durch die hervorragende Dichtungsleistung wird die langfristige Genauigkeit der Rückgewinnung gewährleistet

● Plattformgröße: 255 mm x 205 mm

● Maximale Verschiebung in XY-Richtung: 50X50mm), Mindestschritt: 0,625um

● Reaktionsgenauigkeit: einseitige volle Reichweite ≤ 10 μm

● Scan des gesamten Verlaufs ≤ 20um

● Optional Größere motorisierte X-Y-Plattform VMP1111

● X-Y Reisegröße: 110x110mm und Plattformgröße: 310mmx255mm
