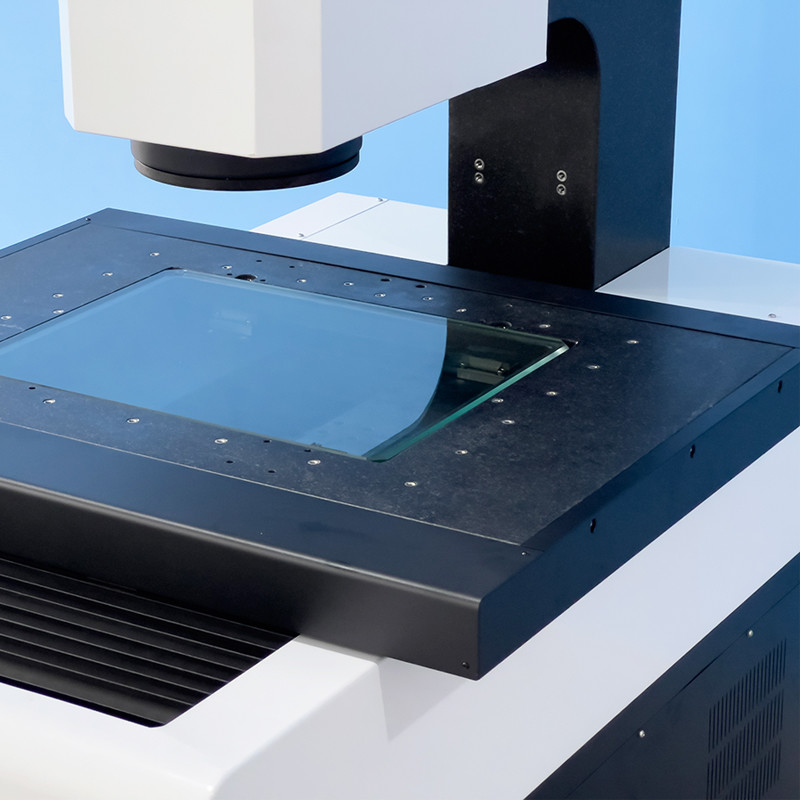

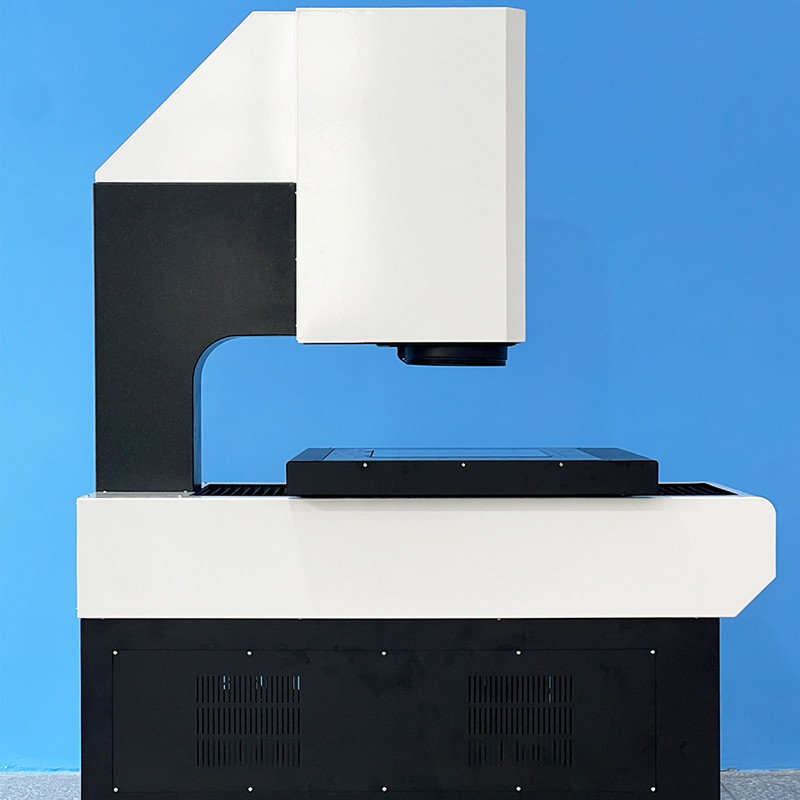

Cantilever Instant Vision Messmaschine

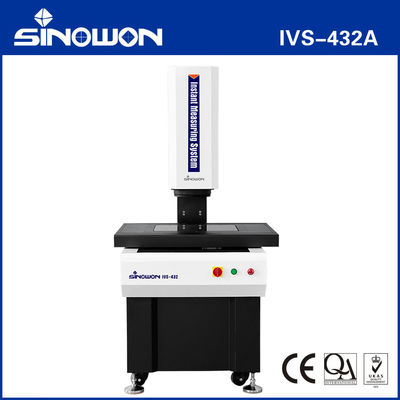

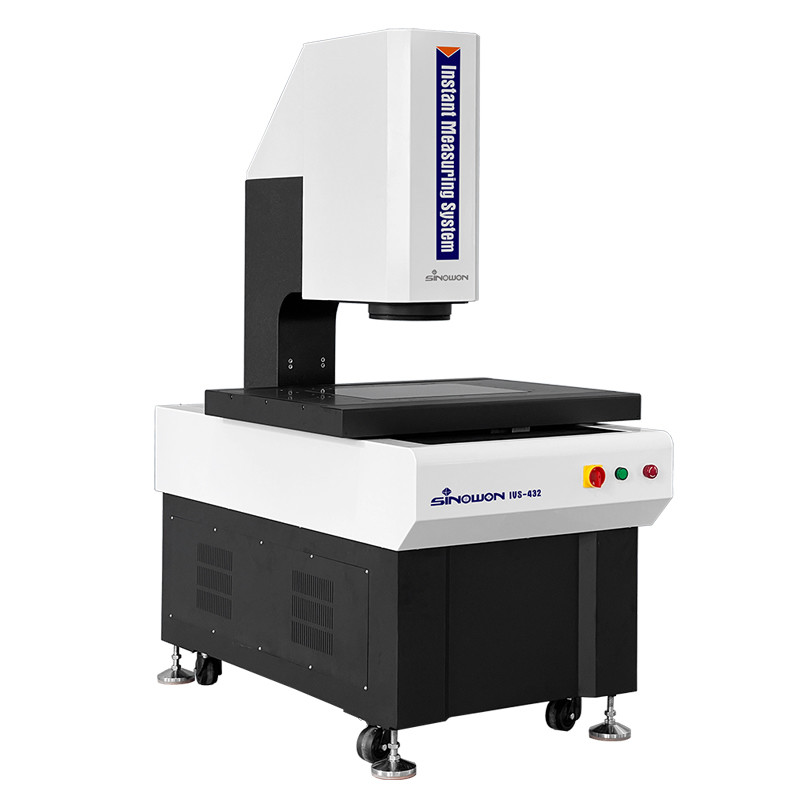

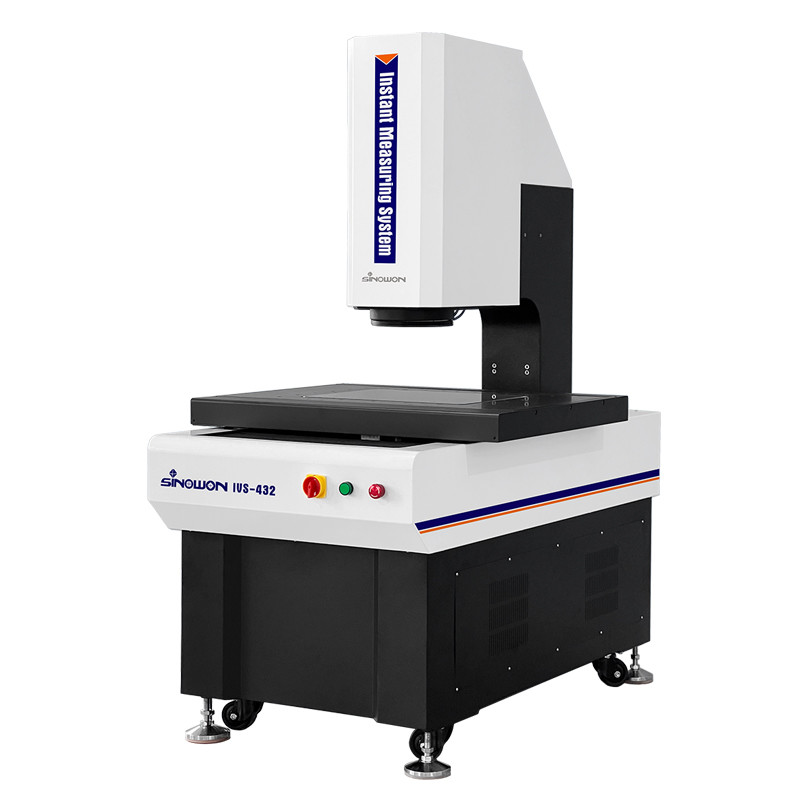

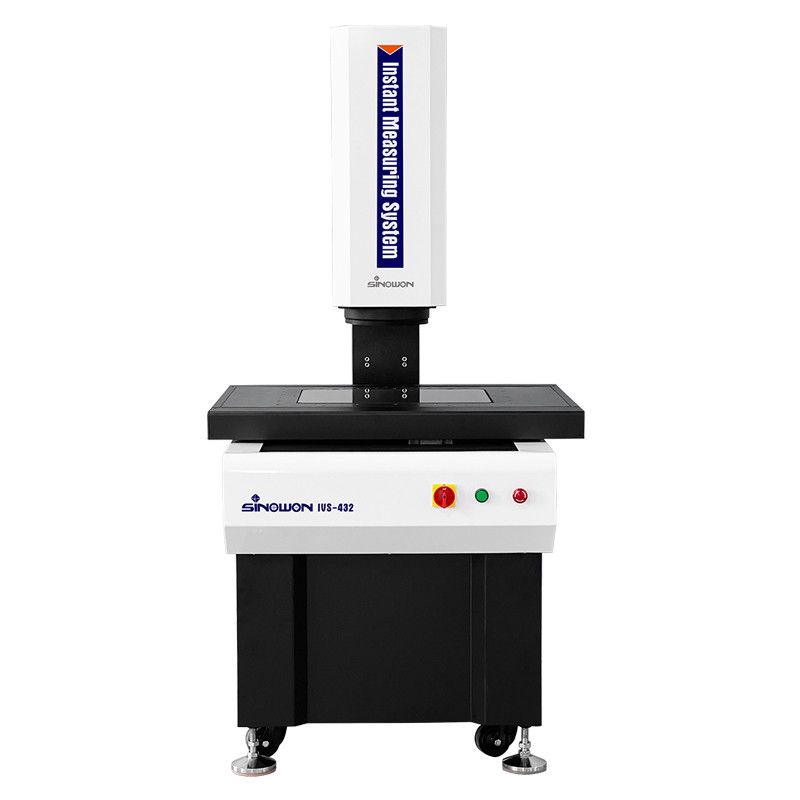

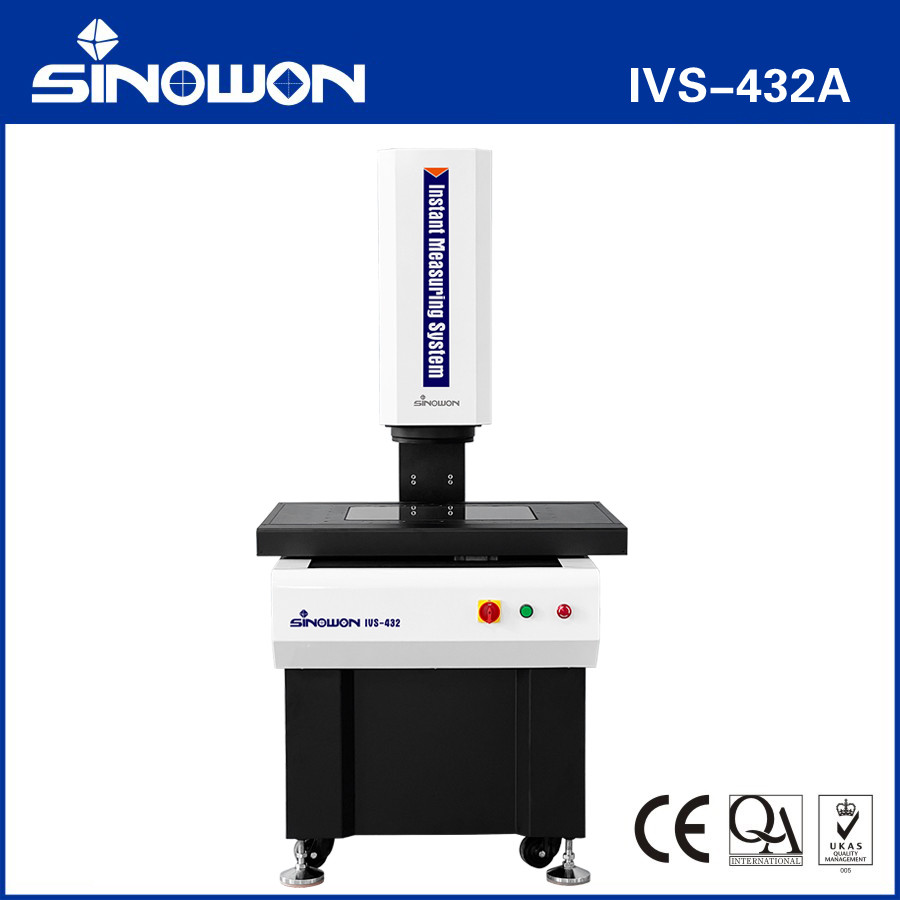

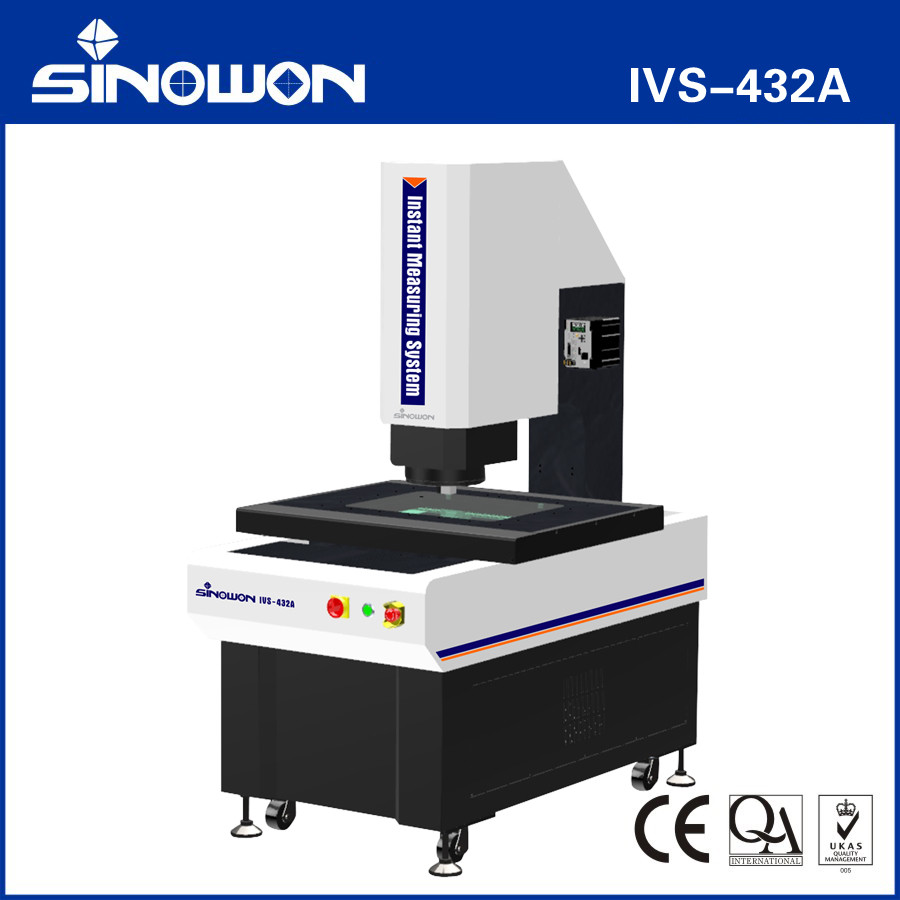

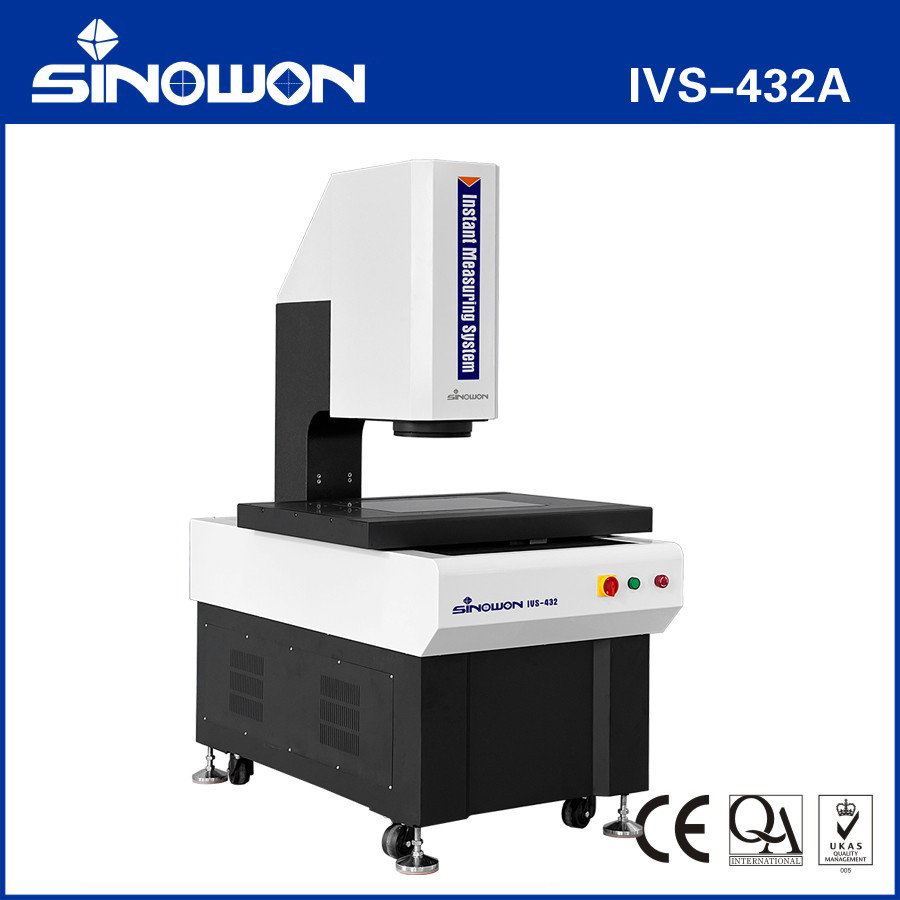

Cantilever Instant Vision Messsystem IVS-432 Serie

Produkteinführung:

Die IVS-Serie ist eine freitragende, vollautomatische, sofortige Vision-Messmaschine mit Doppelvergrößerungs-Linsensystem, die für GD&T-Messungen mit dreifach automatischer motorischer Steuerung entwickelt wurde. Sie ist mit automatischem Fokus, automatischer Beleuchtungssteuerung und automatischer Bewegung der Hardware- und Softwarekonfiguration ausgestattet, um die Messung linearer und geometrischer Abmessungen schnell und präzise durchzuführen.

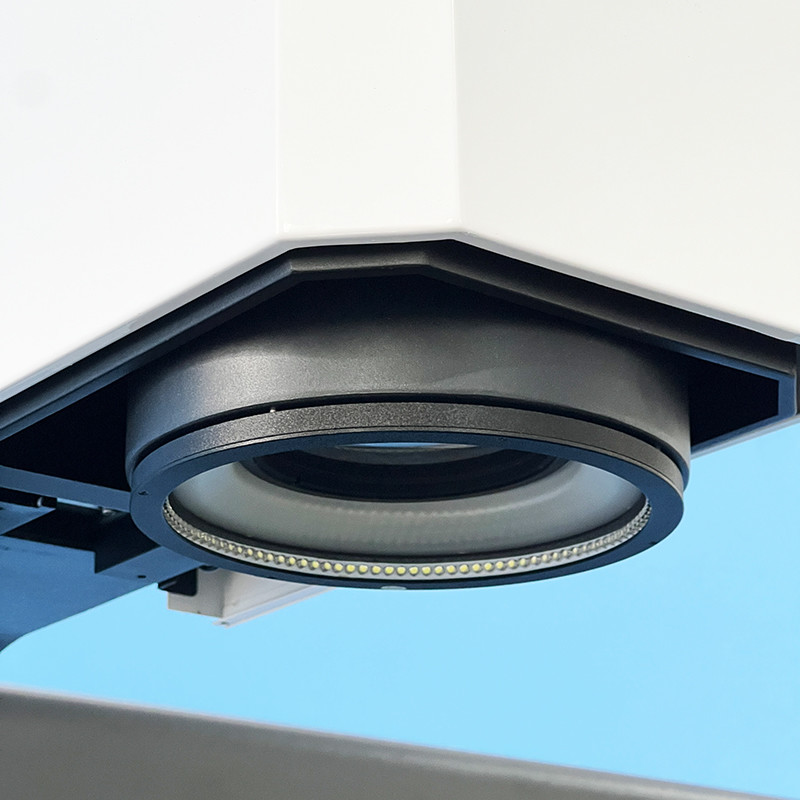

Produktmerkmale:Ausgestattet mit einer 20-Millionen-Pixel-Kamera und einem dualen telezentrischen Objektiv mit doppelter Vergrößerung ist die Bildqualität hervorragend;

• Das hohe Telezentrizitätsdesign unter 0,02° gewährleistet die Messgenauigkeit für Produkte mit erheblichen Höhenunterschieden;
• Die geringe TV-Verzerrung unter 0,01 % und die Gleichmäßigkeit der Verzerrung über das gesamte Bild gewährleisten die dynamische Wiederholgenauigkeit der Messung;
• Das Dual-Vergrößerungsdesign ermöglicht effizientes Messen mit großem Sichtfeld und hochpräzises Messen mit hoher Vergrößerung, wodurch die doppelten Anforderungen der Kunden an Effizienz und Genauigkeit erfüllt werden;
• Die XYZ-Drei-Achsen-CNC-Vollautomatik-Präzisionssteuerung gewährleistet eine genaue Positionierung;
• Die Verwendung einer indischen Marmorbasis und -säule sorgt für gute Stabilität;
• Präzisions-Linearführungen, geschliffene Kugelumlaufspindeln, AC-Servomotoren usw. gewährleisten die Genauigkeit und Stabilität des Bewegungssystems;
• Die hochpräzise Linearmaßstab mit 0,5 μm gewährleistet die Positionierungs- und Messgenauigkeit des Systems;
• Ausgestattet mit verschiedenen Lichtquellen und einer intelligenten Hebefunktion zur Anpassung an verschiedene Messszenarien;
• Die leistungsstarke und benutzerfreundliche Geomea-Messsoftware verbessert die Qualitätskontrolle;
• Automatische Messprogramme können eingerichtet werden, um Chargenmessungen effizient und schnell durchzuführen;
• Optionale berührungslose Weißlichtsensoren können zur Messung von Dicke, Ebenheit usw. verwendet werden.
• Anwendung:

Es kann zur Präzisionsmessung von großformatigen Objekten eingesetzt werden.

• 3C-Industrie: Handy-Bildschirme, Handy-Gehäuse
• Elektronikindustrie: Leiterplatten
• Neue Energie: Lithiumbatterien
• Automobilindustrie: Präzisionsteile
• Spezifikationen:

Ware

Produktkategorie

Modell

Verfahrweg
