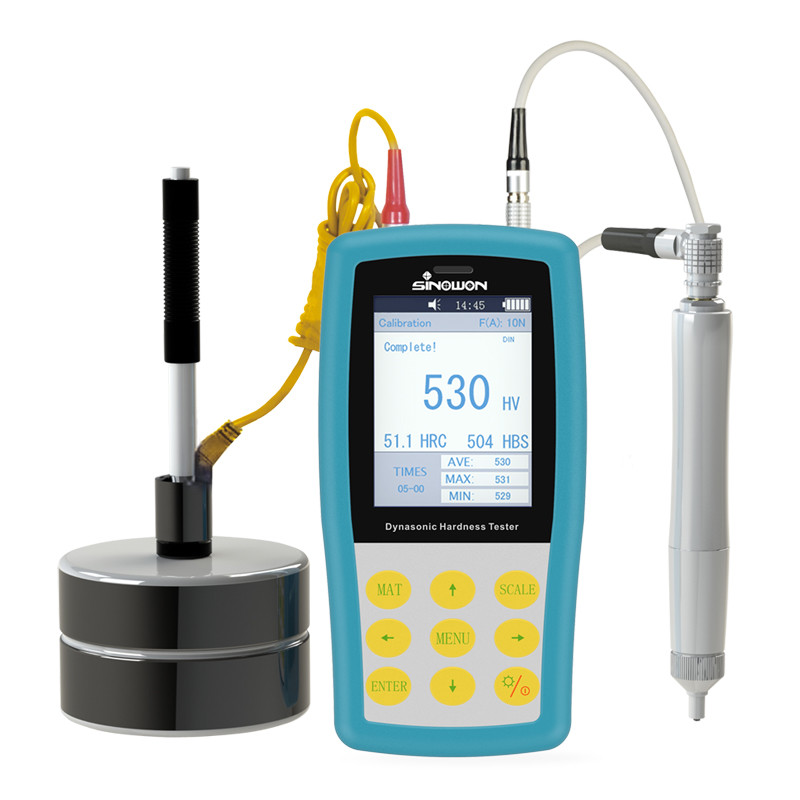

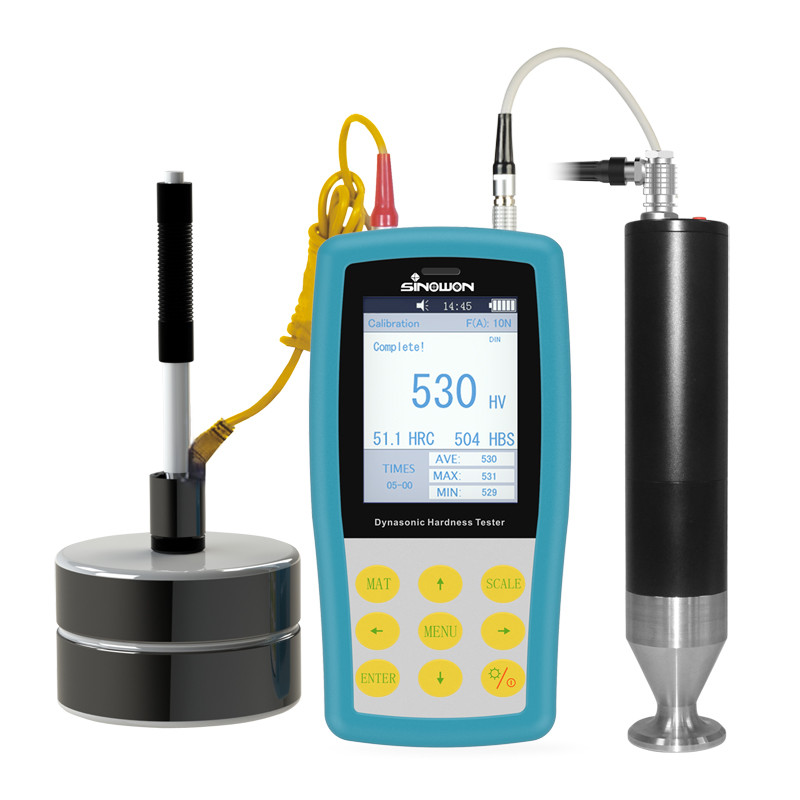

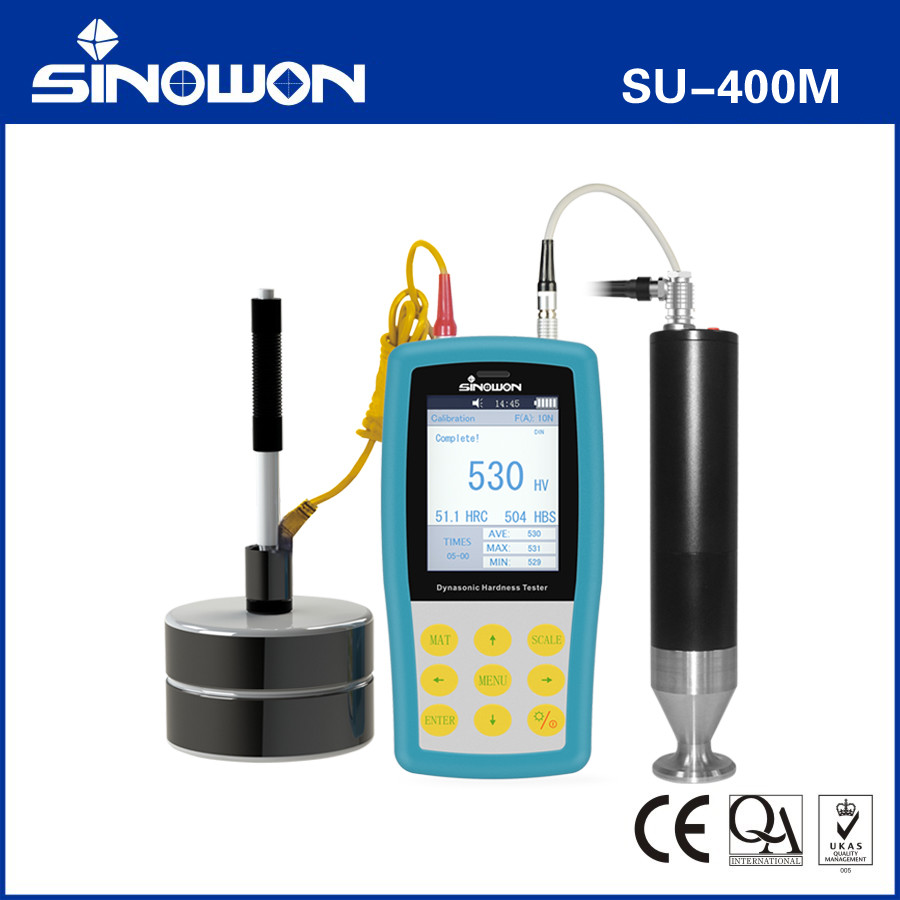

Tragbares Universal Dynasonic Härteprüfgerät SU-400M
Kurze Einführung:
● Das Dynasonic Härteprüfgerät SU-400 ist ein universelles, tragbares Durometer mit Zwillings-Messverfahren. Es verwendet das Zwillingsverfahren mit Ultraschall-Kontaktimpedanz: UCI und dynamischem Rückprall: Leeb, um Härteprüfungen in einem Gerät durchzuführen. Es löst das Dilemma, dass die Leeb-Methode die Härte von Beschichtungen und Überzügen nicht prüfen kann (in UCI), und die UCI-Methode nicht das grobkristalline Material in der Gießereiindustrie prüfen kann (in Leeb).
● Das SU-400 kann nicht nur mit den UCI-Motor- und Hand-Sonden arbeiten, sondern auch mit der Leeb-Impakt-Sonde. Es ist universell einsetzbar, um die Härte von Materialien mit feiner oder grober Kristallstruktur in der Metallindustrie zu prüfen.
● Das SU-400 UCI-Sondensystem eignet sich perfekt zur Härteprüfung von Beschichtungen und Überzügen und kann die Härte von Chrom, Kupferbeschichtungen, aufgekohlten Schichten und Nitrierschichten effektiv messen.
● Das dynamische Leeb-Sondensystem SU-400 eignet sich zur Härtemessung von grobem Material, wie z. B. Guss und Schmiede.
● Das SU-400 ist ein ZfP-Durometer, da die Kontakt-Eindrücke zu klein sind, um sie zu beobachten. Es ist eine der hervorragenden Lösungen, um die Härte von Fertigprodukten wie Formen, Zahnrädern, Wellen, Stäben, Schrauben, Schienen usw. zu prüfen.
● Das SU-400 entspricht der Norm ASTM A1038-2005, der DIN-Norm DIN50159-1-2008 und der chinesischen nationalen Norm GB/T 34205-2017, GB/T 17394.
Eigenschaften:
● Ein Gerät, zwei Anwendungen – Unterstützung von Ultraschall-Sonde und Leeb-Impakt-Gerät.
● Metallgehäuse – Metallische Textur, schirmt elektromagnetische Störungen effektiv ab, verbessert die Geräte-Stabilität.
● Farbbildschirmanzeige – Zeigt den aktuellen Messwert, den kumulativen Messwert, Max-, Min- und Durchschnittswert an.
● Bluetooth-Übertragung – Unterstützt kabelloses Bluetooth-Drucken und Datenübertragung.
● Massenspeicher – Speichert 1000 Datengruppen.
● Kalibrierungszugriff – Speichert 20 Kalibrierungsdatengruppen, ohne dass für dasselbe Material immer wieder kalibriert werden muss.
SSpezifikationen:
| Produkt |
Dynasonic Härteprüfgerät |
| Modell |
SU-400M |
| Code# |
882-151M |
| Ultraschall-Sonde |
Manuelle Sonde HP-1K, HP-2K, HP-5K, HP-10K und Motorisierte Sonde MP-300, MP-500, MP-800, MP-1000 |
| Impakt-Geräte |
Standardlieferung: D (optional DC, DL, D+15, C, G) |
| Härteskalen |
HL, HV, HB, HRC, HRB, HRA, HS usw. |
| Messbereich |
HV:50～1599; HRC:20～68; HB:76～650；
HRB:41～105; HLD:170～960；
|
| Messgenauigkeit |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| Auflösung |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| Ergebnisanzeige |
Messwert, Max, Min, Ave, Einzelmodus, Batch-Modus usw. |
| Datenspeicherung |
1000 Gruppentestergebnisse und 20 Kalibrierungsdatengruppen |
| Datenübertragung |
Bluetooth |
| Kontinuierliche Arbeitsdauer |
10h (Hintergrundbeleuchtung ausschalten) |
| Betriebsumgebung |
Temperatur: -10℃~50℃; Luftfeuchtigkeit: 30%~80% |
| Betriebsspannung |
4.2V |
| Lademodus |
USB |
| Abmessungen |
160*80*31mm |
| Gewicht |
≤500g (Sonde nicht enthalten) |
Manuelle Ultraschall-Härteprüfgerät-Sonde
Eigenschaften:
● Einführung der neuesten Ultraschall-Sensor-Technologie
● Erhalten Sie genaue Härtewerte ohne zusätzliche Geräte
● Unterstützung von 360° Schnellmessung
● Ausgezeichnetes Human-Engineering-Design, leicht zu halten
● Geeignete Abmessungen und Gewicht der Sonde sind bequem zu handhaben
● Schnelles und genaues Messen von Kanten und festen Positionen des Prüflings
● Mikroeindruck, zerstörungsfrei für den Prüfling
Spezifikationen der manuellen Sonde:
| Sondentyp |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code# |
882-311 |
882-321 |
882-331 |
882-341 |
| Bemerkung |
Optional |
Standard |
Optional |
Optional |
| Belastungskraft |
10N |
20N |
50N |
98N |
| Durchmesser |
21mm |
21mm |
21mm |
21mm |
| Länge |
154mm |
154mm |
154mm |
154mm |
| Schwingstab-Durchmesser |
2.4mm |
2.4mm |
3mm |
3mm |
| Rauheit der Messoberfläche |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Mindestgewicht des Prüfmaterials |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Mindestdicke des Prüfmaterials |
2mm |
2mm |
2mm |
2mm |

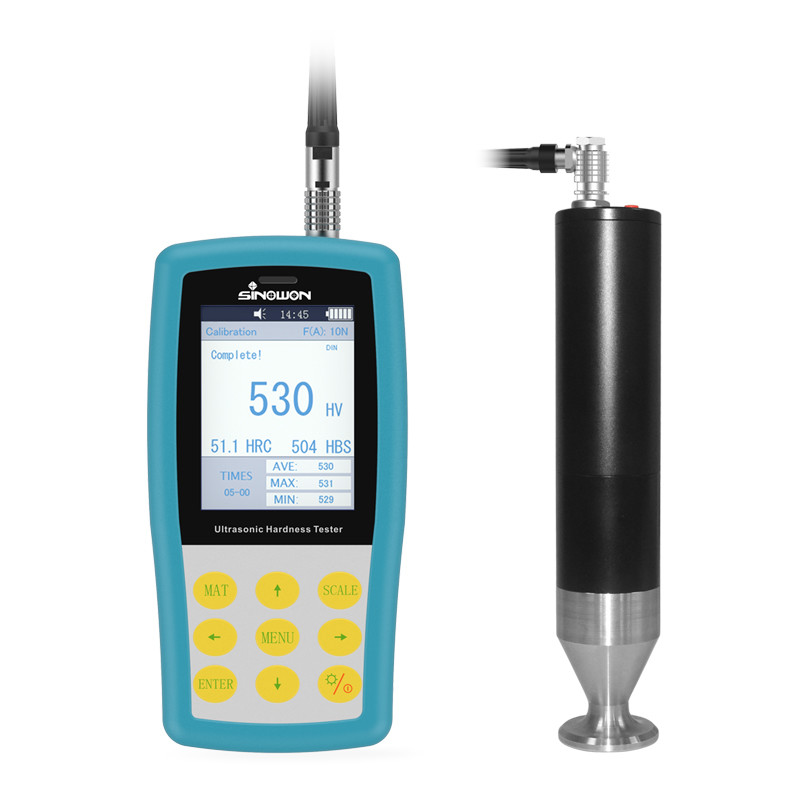

Motorisierte Ultraschall-Härteprüfgerät-Sonde:
Eigenschaften:
● Einführung der neuesten Ultraschall-Sensor-Technologie
● Erhalten Sie genaue Härtewerte ohne zusätzliche Geräte
● Ausgezeichnetes Human-Engineering-Design, leicht zu halten
● Schnelles und genaues Messen von Kanten und festen Positionen des Prüflings
● Mikroeindruck, zerstörungsfrei für den Prüfling
● Motorisierte Steuerung, eine Taste für schnelles Messen
● Beseitigung von Fehlern durch Handzittern bei manueller Sonde, höhere Genauigkeit und Wiederholbarkeit
● Besser geeignet für dünne Teile, Härte der Beschichtungsschicht
Spezifikationen der motorisierten Sonde:
| Sondentyp |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Code# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Bemerkung |
Optional |
Optional |
Optional |
Optional |
Optional |
| Belastungskraft |
3N |
5N |
8N |
10N |
20N |
| Durchmesser |
46mm |
46mm |
46mm |
46mm |
46mm |
| Länge |
200mm |
200mm |
200mm |
200mm |
200mm |
| Schwingstab-Durchmesser |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Mindestgewicht des Prüfmaterials |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Mindestdicke des Prüfmaterials |
2mm |
2mm |
2mm |
2mm |
2mm |
Tragbare Universal Dynasonic Härteprüfgerät Anwendung:
● Härtemessung von Flanschkanten und Zahnradfußstempeln, Formen, Blechen, oberflächengehärteten Zähnen und Zahnradnuten sowie konischen Teilen;
● Härtemessung von Achsen, dünnwandigen Rohren und Behältern;
● Härtemessung von Rädern und Turbinenläufern;
● Härtemessung von Bit-Blättern;
● Härtemessung von Schweißteilen;
● Messung einer bestimmten Aperturtiefe, tiefe Dellen, konvexe Markierungen mit größerem Radius, unregelmäßige Ebene;
● Härtemessung der meisten Eisenmetalle, Nichteisenmetalle und anderer Legierungen in der industriellen Produktion.
