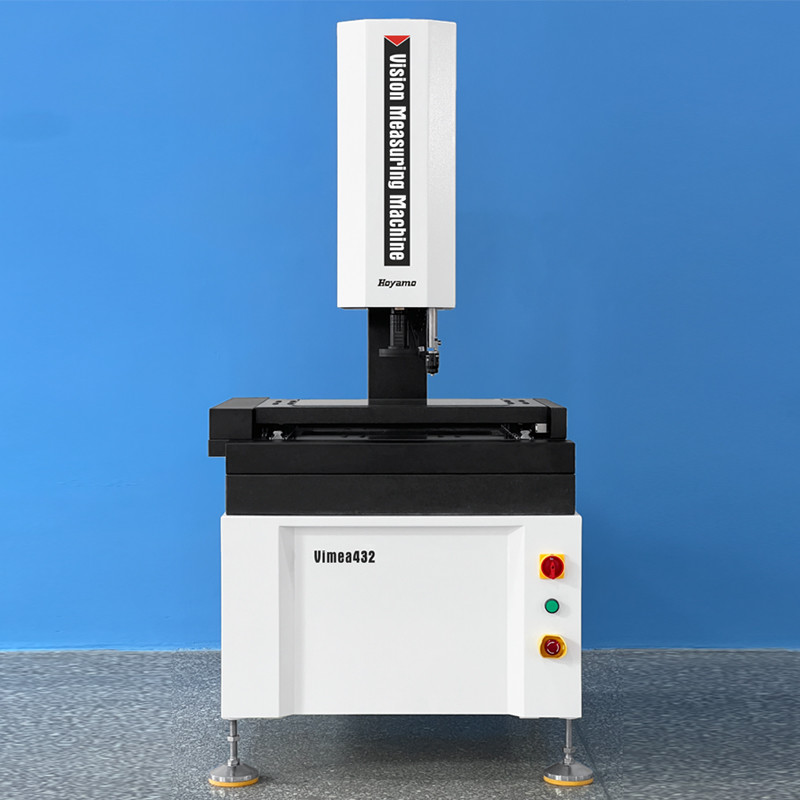

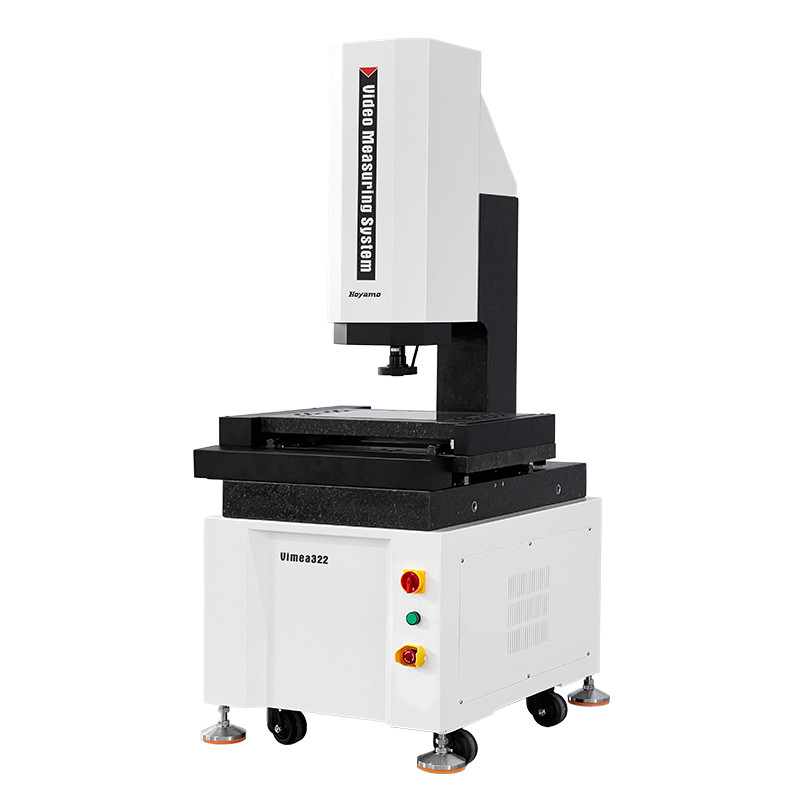

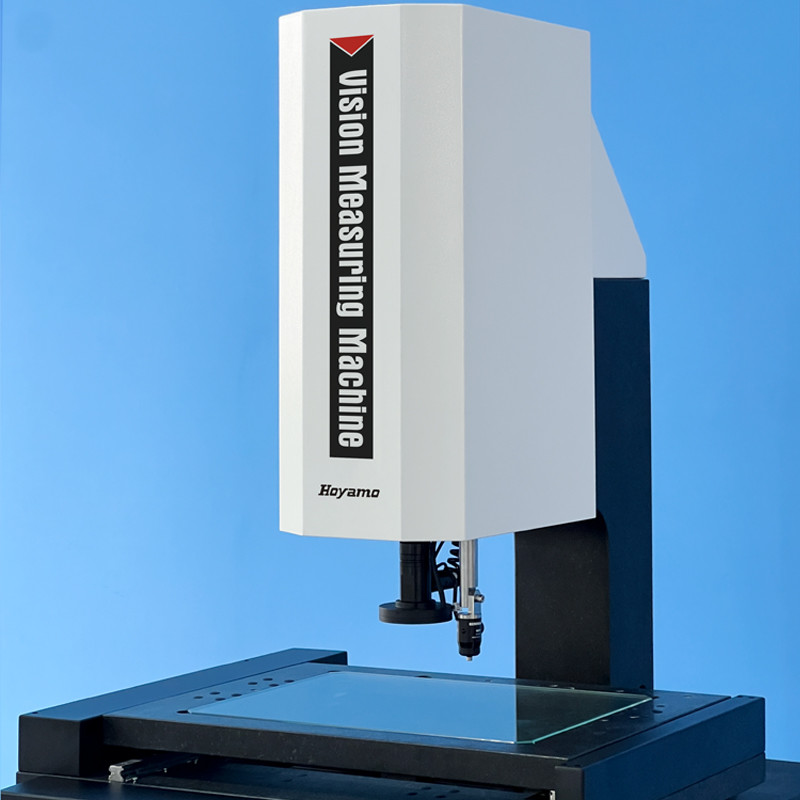

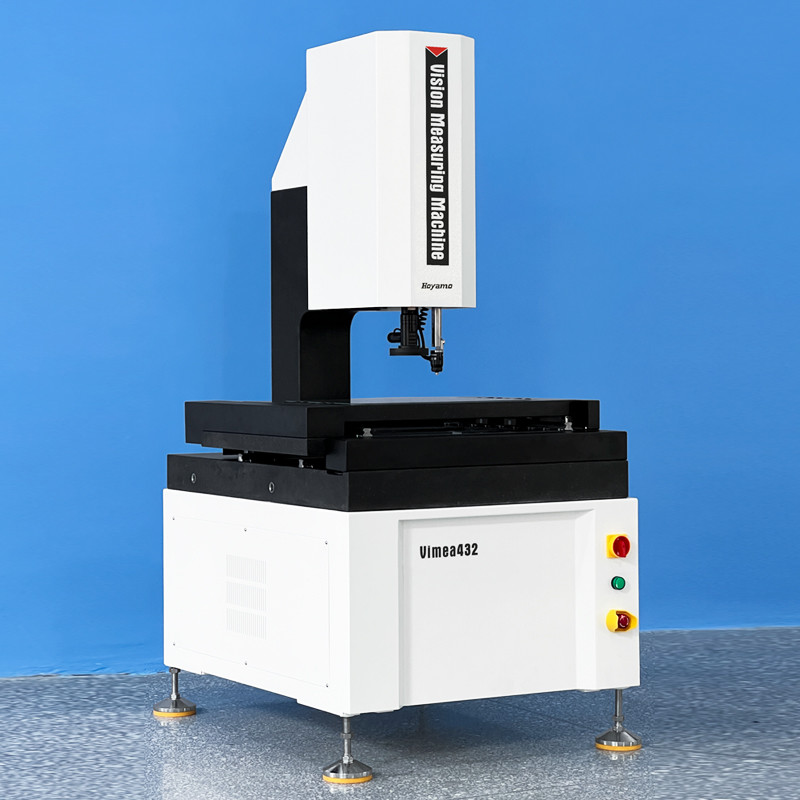

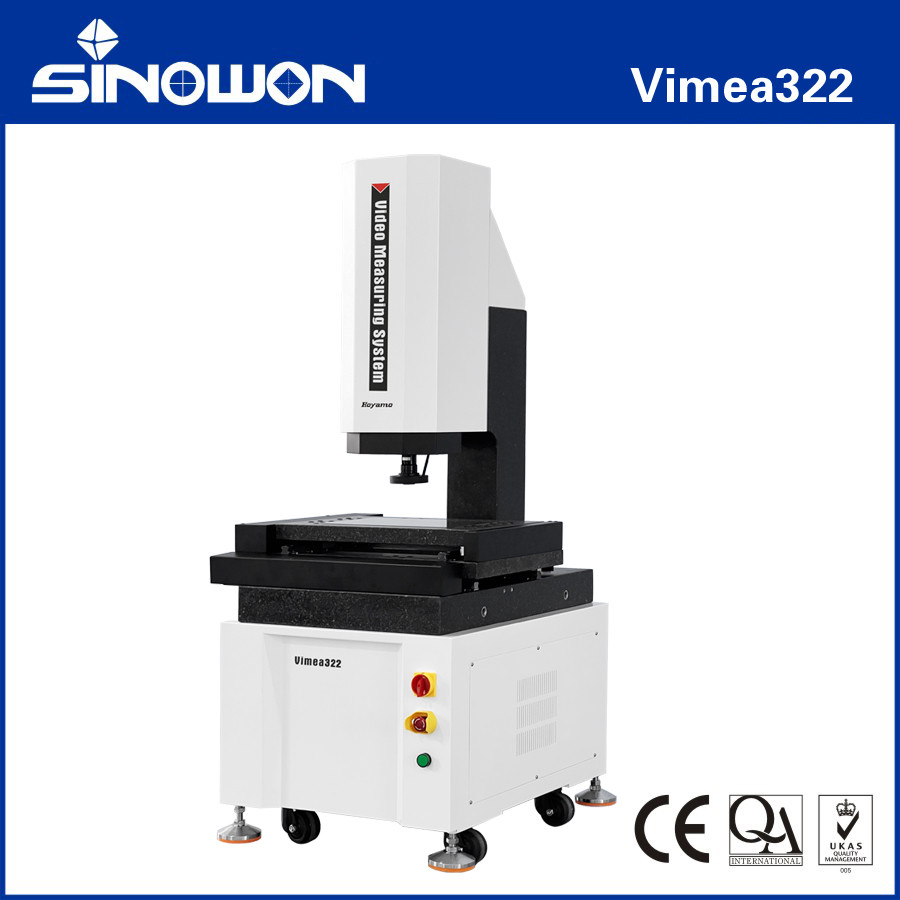

Ausleger-Automatisches Video-Messsystem Vimea322 Serie
Produktmerkmale:
1.XYZ-Drei-Achsen-CNC-Automatische Präzisionssteuerung, präzise Positionierung;
2.Granitsockel und -säule, gute Stabilität;
3.Präzisions-Linearführungen, geschliffene Kugelumlaufspindeln und AC-Servomotoren usw. gewährleisten die Genauigkeit und Stabilität des Bewegungssystems;
4.0,5 μm hochauflösender Gittermaßstab zur Gewährleistung der Positionier- und Messgenauigkeit des Systems;
5.Hochauflösende Digitalkamera, um den Anforderungen an klare Beobachtung und präzise Messung gerecht zu werden;
6.6,5-fache hochauflösende Optik, genauer Zoom, einmalige Pixelkorrektur;
7.Programmgesteuerte 5-Ring-8-Bereich-LED-Oberflächenbeleuchtung und paralleles LED-Konturbeleuchtungssystem realisieren intelligent eine Helligkeitsanpassung in 256 Stufen;
8.Die automatische Vision-Messsoftware iMeasuring mit leistungsstarken Funktionen und einfacher Bedienung.
Spezifikationen:
| Ware |
Ausleger-Automatisches Video-Messsystem Vimea-Serie |
| Modell |
Vimea322 |
Vimea432 |
Vimea542 |
| X/Y-Achsen-Verfahrweg |
(300*200)mm |
(400*300)mm |
(500*400)mm |
| Z-Achsen-Verfahrweg |
200mm |
| X/Y/Z 3-Achsen-Linearmaßstab(mm) |
Linearmaßstab Auflösung: 0,5 um |
| Führungsmodus |
Hochpräzise Linearführung, Doppelspur-Doppelschieberführung |
| Betriebsart |
Joystick-Controller, Mausbedienung, automatisches Erkennungsprogramm |
| Genauigkeit* |
XY-Achse:≤2,5+L/200(um) |
| Z-Achse:≤5,0+L/200(um) |
| Wiederholbarkeit |
2um |
|
Beleuchtung
System
|
Kontur |
LED-Parallelkonturbeleuchtung |
| Oberfläche |
0~255 Stufenlos einstellbare 5-Ring-8-Bereich-LED-Oberflächenbeleuchtung |
| Videosystem** |
1/2,9" hochauflösende Digitalkamera |
| 6,5-faches manuelles Zoomobjektiv, optische Vergrößerung: 0,7X-4,5X, Videovergrößerung: 28X~180X |
| Messsoftware |
iMeasuring |
| Betriebssystem |
Unterstützt WIN 10/11-32/64 Betriebssystem |
| Sprache |
Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, optionale andere Sprachversionen |
| Arbeitsumgebung |
Temperatur 20℃±2℃, Temperaturänderung <1℃/Std.; Luftfeuchtigkeit 30 %~80 % RH; Vibration <0,02 g, ≤15 Hz. |
| Stromversorgung |
220V/50Hz/10A |
| Tragfähigkeit |
25 kg~50 kg |
| Abmessungen (BxTxH) |
(789*636*1640)mm |
(961*747*1640)mm |
121*860*1690)mm |
| Verpackungsabmessungen (BxTxH) |
(1040*900*1900)mm |
(1140*1000*1900)mm |
(1260*1100*1900)mm |
| Brutto-/Nettogewicht |
200 kg |
320 kg |
505 kg |
Hinweis:
L ist die gemessene Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokussiergenauigkeit hängen stark von der Oberfläche des Werkstücks ab.
Die Vergrößerung ist ein Näherungswert, der mit der Größe des Monitors und der Auflösung zusammenhängt.
Ein 0,5X- oder 2X-Objektiv ist je nach Bedarf optional erhältlich.
Produktkonfigurationsmodellbeschreibung (Beispiel mit Vimea322):
| Produktkategorie |
2.5D |
3D |
2.5D |
3D |
| Ware |
2.5D Automatisches Video-Messsystem |
3D Automatisches
Kontakt- & Video-Messsystem
|
2.5D Automatisches
Laser-Scan- & Video-Messsystem
|
3D Automatisches Multisensorik
Messmaschine
|
| Modell |
Vimea322A |
Vimea322B |
Vimea322C |
Vimea322D |
| Typ |
A |
B |
C |
D |
| Bedeutung |

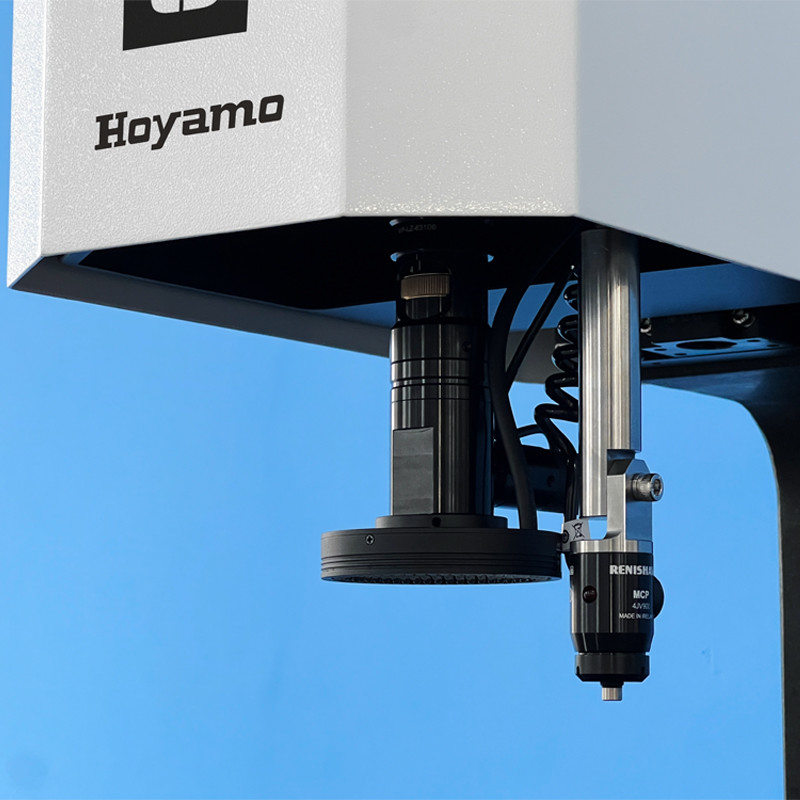

Optischer Zoomobjektiv-Sensor |
Zoomobjektiv-Sensor und Kontaktsensorsonde |
Zoomobjektiv-Sensor und Lasersensor |
Zoomobjektiv-Sensor, Kontaktsensorsonde und Lasersensor |
| Kontaktsonde |
Ohne |
MCP-Kit1 |
Ohne |
MCP-Kit1 |
| Lasermodul |
Ohne |
Ohne |
Omron Laser |
Omron Laser |
| Softwareversion |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Ausleger-Automatisches Video-Messsystem Modelle und Spezifikationen:
| Modell |
Code# |
Modell |
Code# |
Modell |
Code# |
| Vimea322A |
524-120G |
Vimea432A |
524-120H |
Vimea542A |
524-120J |
| Vimea322B |
524-220G |
Vimea432B |
524-220H |
Vimea542B |
524-220J |
| Vimea322C |
524-320G |
Vimea432C |
524-320H |
Vimea542C |
524-320J |
| Vimea322D |
524-420G |
Vimea432D |
524-420H |
Vimea542D |
524-420J |
Ausleger-Automatisches Video-Messsystem Verfahrweg-Führungstabelle:
| Verfahrweg |
Modell
|
Genauigkeit |
X-Achsen-Verfahrweg
mm
|
Y-Achsen-Verfahrweg
mm
|
Z-Achsen-Standardverfahrweg
mm
|
Z-Achsen-Maximaler kundenspezifischer Verfahrweg
mm
|
| E1x,y |
E1z |
| 300x200x200 |
Vimea322 |
2,5+L/200 |
5,0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
Vimea432 |
2,5+L/200 |
5,0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
Vimea542 |
2,5+L/200 |
5,0+L/200 |
500mm |
400mm |
200mm |
400mm |
