Name: Bewegliche Brücke Automatische Vision Messmaschine Hochpräzision AutoVision432 Serie
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision 432B
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Code#: 523 bis 280H

Fahrt auf der Achse X/Y: (400*300) mm

Z-Achse Reisen: 200mm

X/Y/Z-Achse Lineare Skala: Auflösung: 0,1 mm

Genauigkeit der XY-Achse: ≤1,8+L/200 ((um)

Genauigkeit der Z-Achse: ≤ 4,0+L/200 ((um)

Wiederholbarkeit: 2um

Messsoftware: iMessung

Abmessungen (BxTxH): (1195*832*1579) mm

Nettogewicht: 650 kg

Hervorheben:

Automatische Messmaschine für die Sicht

Automatische Vision-Messmaschine mit beweglicher Brücke

Grundinformation

Herkunftsort: Jiangmen, China

Markenname: SINOWON

Zertifizierung: CE/ROHS

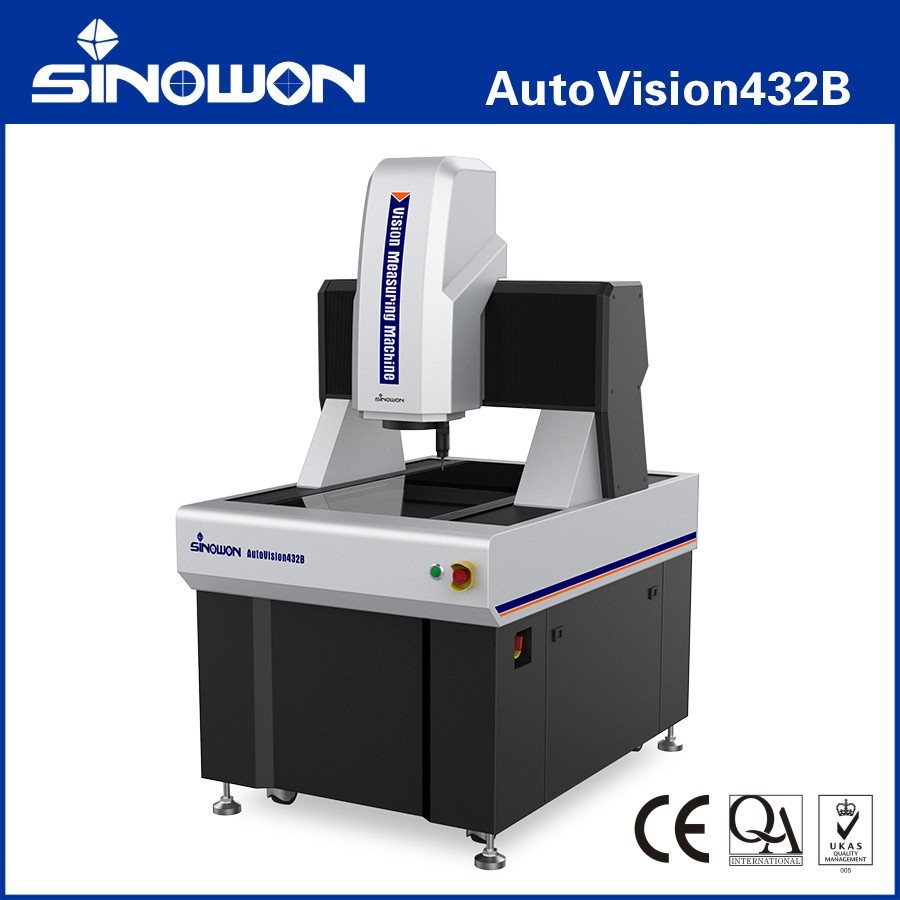

Modellnummer: AutoVision 432B

Zahlung und Versand AGB

Verpackung Informationen: Sperrholz

Lieferzeit: 30 ARBEITSTAGE

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat

Galerie

Bewegliche Brücke Automatische Vision Messmaschine Hochpräzision AutoVision432 Serie

Produkt-Beschreibung

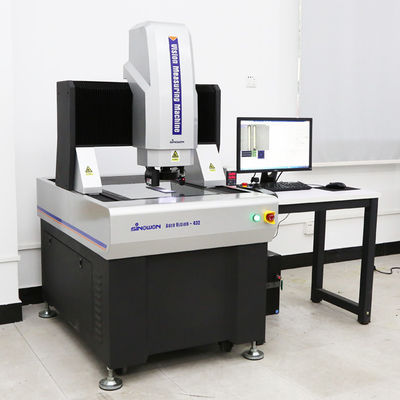

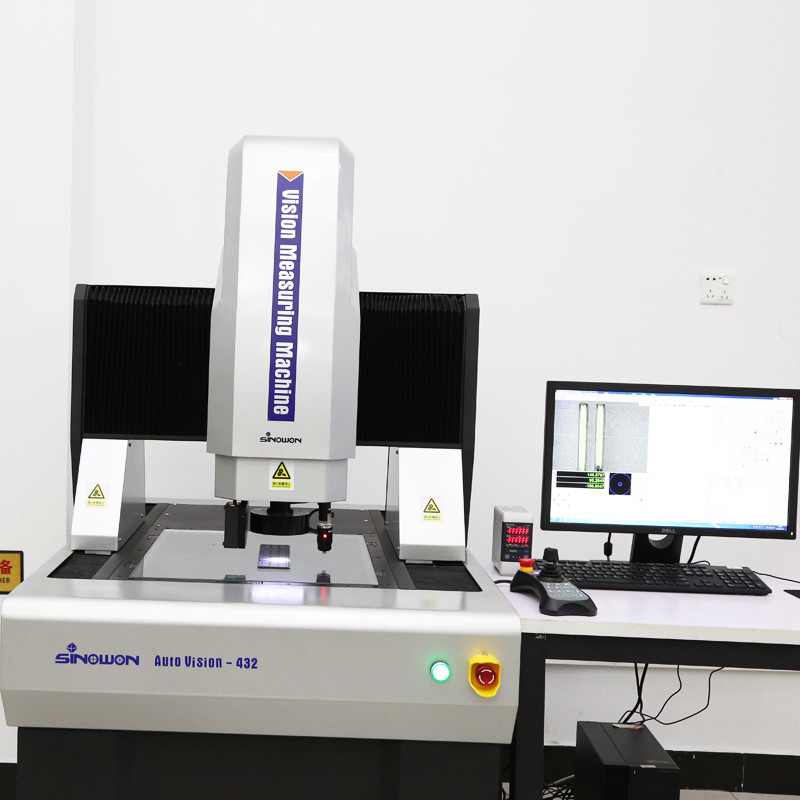

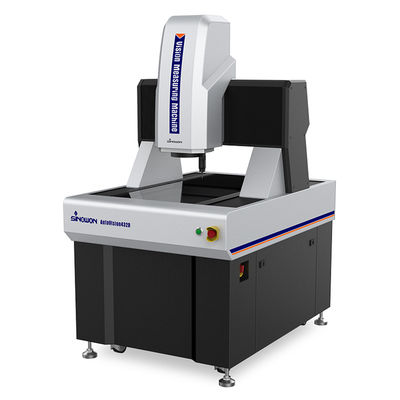

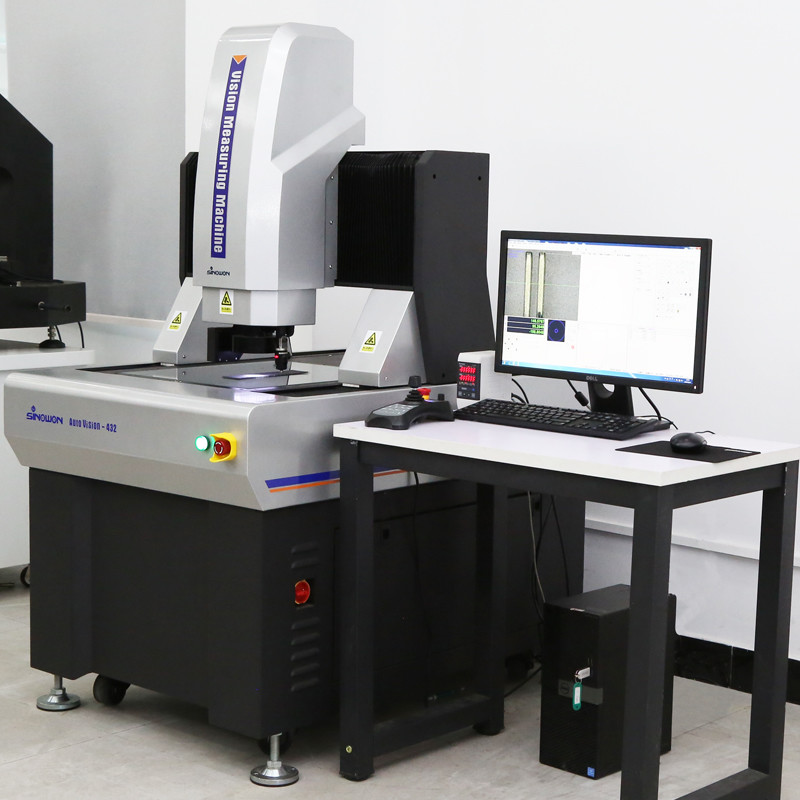

Hochpräzise, bewegliche Brücke, automatische Vision-Messmaschine der AutoVision432-Serie

Produkteinführung:

AutoVision ist ein hochpräzises, automatisches Bildmessgerät mit beweglicher Brücke, das für hochpräzise und großflächige Messungen konzipiert wurde. Durch die Verwendung einer mobilen Brückenstruktur, die das Werkstück stationär misst, werden Präzision und Stabilität der Messung gewährleistet. Es eignet sich für die Elektronikindustrie, medizinische Geräte und Instrumente, die Messung von LCDs und die Luft- und Raumfahrt sowie andere Industrien.

Produktmerkmale:Struktur vom Typ bewegliche Brücke, Messwerkstück ist fixiert;l

Vierachsige CNC-Vollautomatik-Regelung, automatische Messung;l
Indischer Marmorsockel und -pfeiler, gute Stabilität;l
Importierte RSF-Linearmaßstäbe, Auflösung 0,1 um, geschliffene Kugelumlaufspindel und AC-Servomotor usw., um die Präzision und Stabilität des Bewegungssystems zu gewährleisten;
Importierte HD-Farbkamera, um den Anforderungen an klare Beobachtung und präzise Messung gerecht zu werden;
8,3-faches hochauflösendes motorisiertes Koaxial-Zoomobjektiv, genaue Verdoppelung und nur einmalige Pixelkorrektur erforderlich;
Mit programmierbarer Oberflächen-5-Ring-8-Bereich-LED-Kaltbeleuchtung und Kontur-LED-Parallelbeleuchtung sowie eingebauter intelligenter Lichtanpassung kann die Helligkeit in den 8 Bereichen automatisch gesteuert werden;
Leistungsstarke Funktion und einfache Bedienung der iMeasuring-Software zur Verbesserung der Qualitätskontrolle;
Optionaler MCP-Taster und Lasersensormodul. Maschinen können nach Kundenwünschen angepasst werden.
Spezifikationen:

Ware

2.5D Automatische Vision		Modell
Genauigkeit		1,8+L/200	400	500	600
(400*300)mm		(500*400)mm	(600*500)mm	(800*600)mm	Z-Achsenweg
200mm		X/Y/Z-Achsen-Linearmaßstab
Europäischer Linearmaßstab Auflösung: 0,1 um		Führungsmodus
P-Klasse Präzisions-Linearführung, Doppelspur-Doppelschieber-Führung		Betriebsart
Joystick-Controller, Mausbedienung, automatisches Erkennungsprogramm		Genauigkeit*
XY-Achse:≤1,8+L/200(um)		Z-Achse:≤4,0+L/200(um)
		Wiederholbarkeit
2um		Beleuchtung
System Kontur	LED-Parallelkonturbeleuchtung	0~255 Stufenlos einstellbare 5-Ring-8-Bereich-LED-Oberflächenbeleuchtung
		Oberfläche
	Videosystem**
1/1,8" High-Definition-Digital-Farbkamera		8,3X motorisiertes Zoomobjektiv Optische Vergrößerung: 0,6X~5,0X; Videovergrößerung: 20X~170X (21” Monitor)
		Messsoftware
iMeasuring		Betriebssystem
Unterstützt WIN10/11-32/64-Bit-Betriebssystem		Sprache
Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, andere Sprachen können hinzugefügt werden		Arbeitsumgebung
Temperatur 20℃±2℃, Temperaturänderung		<1℃/Std.; Luftfeuchtigkeit 30%~80%RH; Vibration<0,02 g, ≤15 HzStromversorgung
AC220V/50Hz; 110V/60Hz		Abmessungen (BxTxH)
(11958321579)mm		(14639401591)mm	(156810401591)mm	(181811571590)mm	Verpackungsgröße (BxTxH)
(138011701910)mm		(169013002000)mm	(180014002000)mm	(230017002000)mm	Nettogewicht
650 kg		780 kg	1380 kg	2000 kg	Hinweis:

L ist die gemessene Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokussiergenauigkeit hängen stark von der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein Näherungswert, der mit der Größe des Monitors und der Auflösung zusammenhängt.

Sichtfeld (mm) = (Diagonale*Horizontal*Vertikal)

Produktkonfigurationsmodellbeschreibung (Beispiel mit AutoVision 432):

Produktkategorie

2.5D	3D	Ware	3D	Ware
2.5D Automatische Vision	Messmaschine Modell	2.5D Automatische Laser-Scan- und Vision-Messmaschine	3D Automatische Multisensorik	Messmaschine Modell
Genauigkeit	523-180H	523-280H	523-380H	523-480H
A	B	C	D	Bedeutung
Optisches Zoomobjektiv-Sensor	Zoomobjektiv-Sensor und Kontakttastersensor	Zoomobjektiv-Sensor und Lasersensor	Zoomobjektiv-Sensor, Kontakttastersensor und Lasersensor	Kontakttaster
Ohne	Omron Laser	Lasermodul	Omron Laser	Lasermodul
Ohne	Omron Laser	Omron Laser	Softwareversion	Softwareversion
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Modelle und Spezifikationen der automatischen Vision-Messmaschine mit beweglicher Brücke:

Modell

Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B

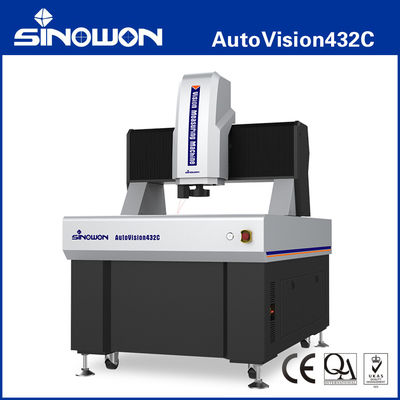

523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D

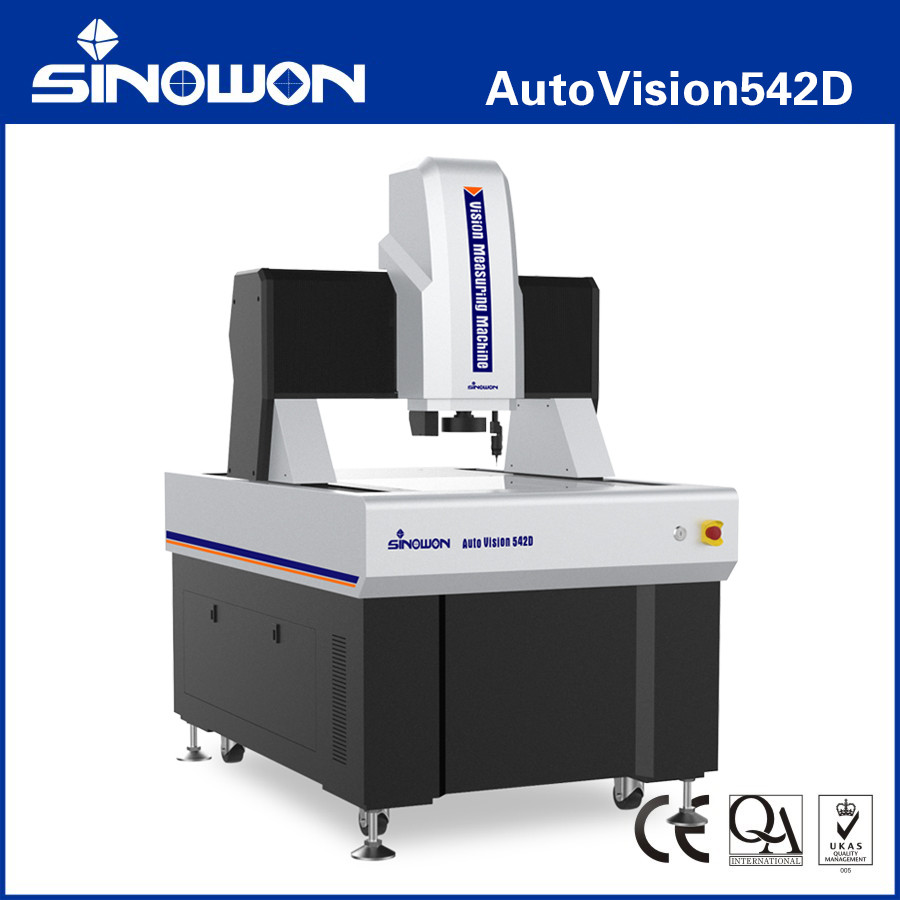

523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Modell
Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Modell
Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Leitfaden für den Messraum der automatischen Vision-Messmaschine mit beweglicher Brücke:

Verfahrweg

Modell	Genauigkeit	X-Achsenweg mm		Y-Achsenweg mm	Z-Achsen-Standardweg mm	Z-Achse maximal	Kundenspezifischer Verfahrweg mm E1x,y
Modell	Genauigkeit	E1z	300X400X200	Y-Achsenweg mm	Z-Achsen-Standardweg mm	Z-Achse maximal	Kundenspezifischer Verfahrweg mm E1x,y
SinoVision342	1,2+L/200	3,0+L/200	5,0+L/200	1000X800X200	1800X1200X200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
SinoVision452	500			600	1000X800X200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
SinoVision562	600			800	600	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision432	1,8+L/200	4,0+L/200	5,0+L/200	1800X1200X200	1000X800X200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision542	400			1000X800X200	600	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision652	500			600	800	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision862	600			800	1000	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision1082	2,0+L/200	5,0+L/200	1500	1000	1200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1800X1200X200
AutoVision12102	2,5+L/200	5,0+L/200	1500	1200	1800	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1800X1200X200
AutoVision15122	3,0+L/200	5,0+L/200	1500	1800	2000	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1800X1200X200
AutoVision18122	3,5+L/200	5,0+L/200	1500	1800	200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.
AutoVision20152	4,0+L/200	5,0+L/200	1500	2000	200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.
AutoVision26162	1600	5,0+L/200	1500	2600	200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.
