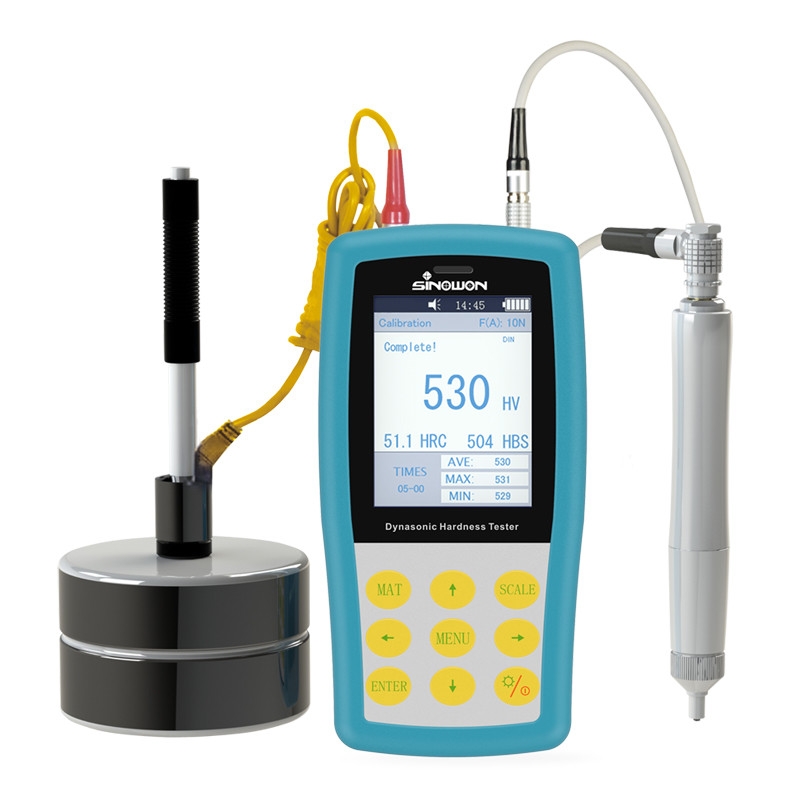

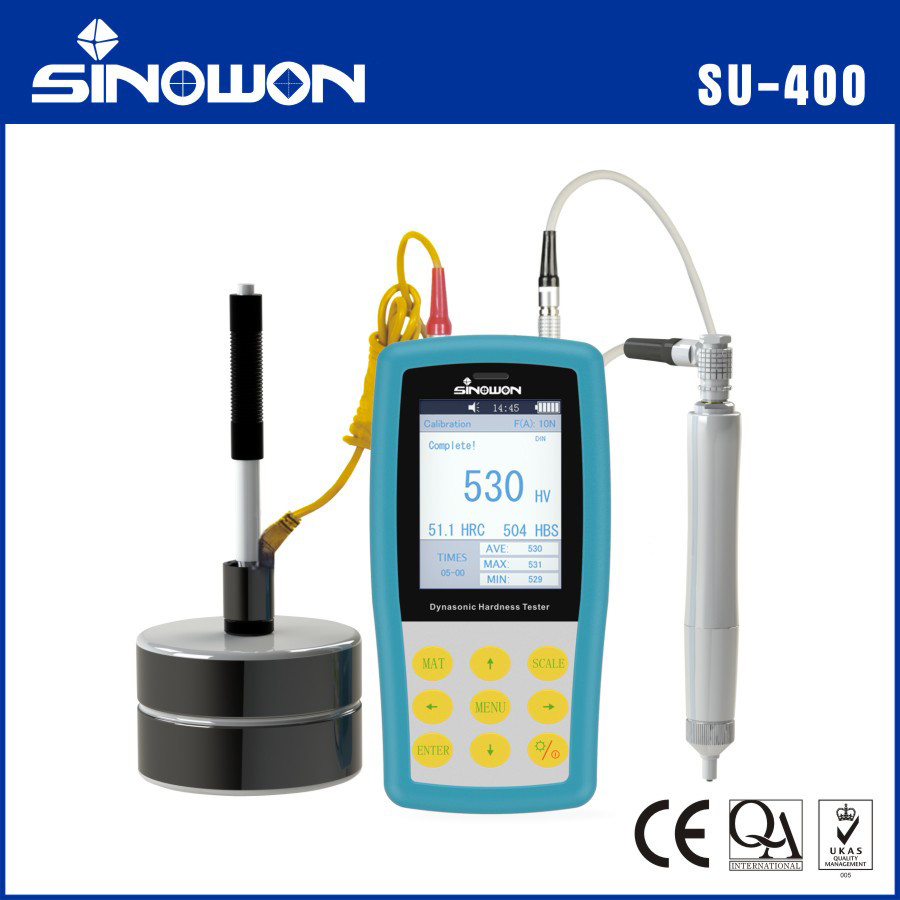

Tragbares Universal-Dynasonic-Härteprüfgerät SU-400H
Kurze Einführung:
● Das Dynasonic-Härteprüfgerät SU-400 ist ein universelles, tragbares Durometer mit Zwillings-Messverfahren. Es verwendet das Zwillingsverfahren über den Ultraschall-Kontaktimpedanz-Zustand: UCI und dynamischer Rückprall: Leeb, um Härteprüfungen in einem Gerät durchzuführen. Es löst das Dilemma, dass die Leeb-Methode die Härte von Beschichtungen und Überzügen nicht prüfen kann (in UCI), und die UCI-Methode das Grobkristallmaterial in der Gießereiindustrie nicht prüfen kann (in Leeb).
● Das SU-400 kann nicht nur mit den UCI-Motor- und Hand-Sonden arbeiten, sondern auch mit der Leeb-Schlagsonden, es ist universell einsetzbar, um die Härte von Materialien mit feiner Kristallstruktur oder grober Kristallstruktur in der Metallindustrie zu prüfen.
● Das SU-400 UCI-Sondensystem ist perfekt, um Härteprüfungen an Beschichtungen und Überzügen durchzuführen, mit denen die Härte von Chrom, Kupferbeschichtungen, aufgekohltem Schicht und Nitrierschicht effektiv gemessen werden kann.
● Das dynamische Leeb-Sondensystem SU-400 eignet sich zur Härtemessung von grobem Material, wie z. B. Guss und Schmieden.
● Das SU-400 ist ein ZfP-Durometer, da die Kontakt-Eindellung zu klein ist, um sie zu beobachten. Es ist eine der hervorragenden Lösungen, um die Härte von Fertigprodukten zu prüfen, wie z. B. Formen, Zahnrädern, Wellen, Stäben, Schrauben, Schienen usw.
● Das SU-400 entspricht der Norm ASTM A1038-2005, der DIN-Norm DIN50159-1-2008 und der chinesischen nationalen Norm GB/T 34205-2017, GB/T 17394.
Merkmale:
● Ein Gerät, zwei Anwendungen – Unterstützung von Ultraschallsonden und Leeb-Schlagvorrichtung.
● Metallgehäuse – Metallische Textur, schirmt elektromagnetische Störungen effektiv ab, verbessert die Geräte-Stabilität.
● Farbbildschirmanzeige – Zeigt den aktuellen Messwert, den kumulativen Messwert, Max-, Min- und Durchschnittswert an.
● Bluetooth-Übertragung – Unterstützt drahtlosen Bluetooth-Druck und Datenübertragung.
● Massenspeicher – Speichert 1000 Datengruppen.
● Kalibrierungszugriff – Speichert 20 Kalibrierungsdatengruppen, ohne dass für dasselbe Material immer wieder kalibriert werden muss.
Spezifikationen:
| Produkt |
Dynasonic-Härteprüfgerät |
| Modell |
SU-400H |
| Code# |
882-151H
|
| Ultraschallsonde |
Manuelle Sonde HP-1K, HP-2K, HP-5K, HP-10K und Motorisierte Sonde MP-300, MP-500, MP-800, MP-1000 |
| Schlagvorrichtungen |
Standardlieferung: D (optional DC, DL, D+15, C, G) |
| Härteskalen |
HL, HV, HB, HRC, HRB, HRA, HS usw. |
| Messbereich |
HV:50～1599; HRC:20～68; HB:76～650；HRB:41～105; HLD:170～960；
|
| Messgenauigkeit |
HV: ±3%HV; HRC: ±1,5HRC; HB: ±3%HB; HL: ±8HL |
| Auflösung |
0,1HR, 1HV, 1HB, 1HLD, 0,1HS |
| Ergebnisanzeige |
Messwert, Max, Min, Durchschnitt, Einzelmodus, Batch-Modus usw. |
| Datenspeicherung |
1000 Testergebnisse und 20 Kalibrierungsdatengruppen |
| Datenübertragung |
Bluetooth |
| Kontinuierliche Arbeitsdauer |
10h (Hintergrundbeleuchtung ausschalten) |
| Betriebsumgebung |
Temperatur: -10℃~50℃; Luftfeuchtigkeit: 30%~80% |
| Betriebsspannung |
4,2V |
| Lademodus |
USB |
| Abmessungen |
160x80x31mm |
| Gewicht |
≤500g (ohne Sonde) |

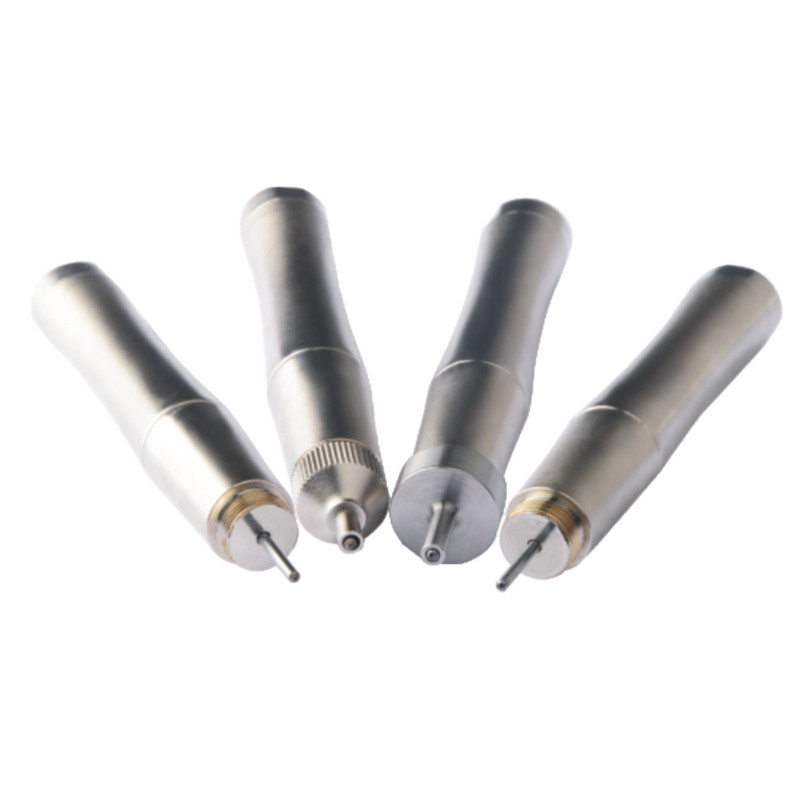

Manuelle Ultraschall-Härteprüfgerät-Sonde
Merkmale:
● Einführung der neuesten Ultraschallsensortechnologie
● Erhalten Sie genaue Härtewerte ohne zusätzliche Geräte
● Unterstützt 360° Schnellmessung
● Ausgezeichnetes ergonomisches Design, leicht zu halten
● Geeignete Abmessungen und Gewicht der Sonde sind bequem zu handhaben
● Schnelles und genaues Messen von Kanten und festen Positionen der Probe
● Mikroeindellung, zerstörungsfrei für die Probe
Spezifikationen der manuellen Sonde:
| Sondentyp |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code# |
882-311 |
882-321 |
882-331 |
882-341 |
| Bemerkung |
Optional |
Standard |
Optional |
Optional |
| Belastungskraft |
10N |
20N |
50N |
98N |
| Durchmesser |
21mm |
21mm |
21mm |
21mm |
| Länge |
154mm |
154mm |
154mm |
154mm |
| Durchmesser der Schwingstange |
2,4mm |
2,4mm |
3mm |
3mm |
| Rauheit der Messoberfläche |
Ra<3,2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Mindestgewicht des Testmaterials |
0,3kg |
0,3kg |
0,3kg |
0,3kg |
| Mindestdicke des Testmaterials |
2mm |
2mm |
2mm |
2mm |

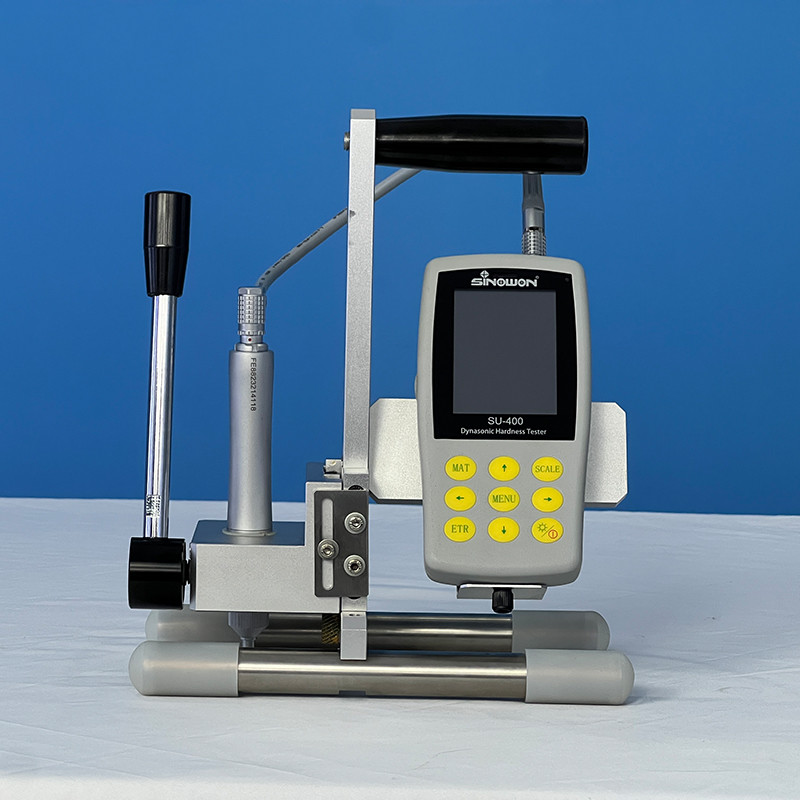

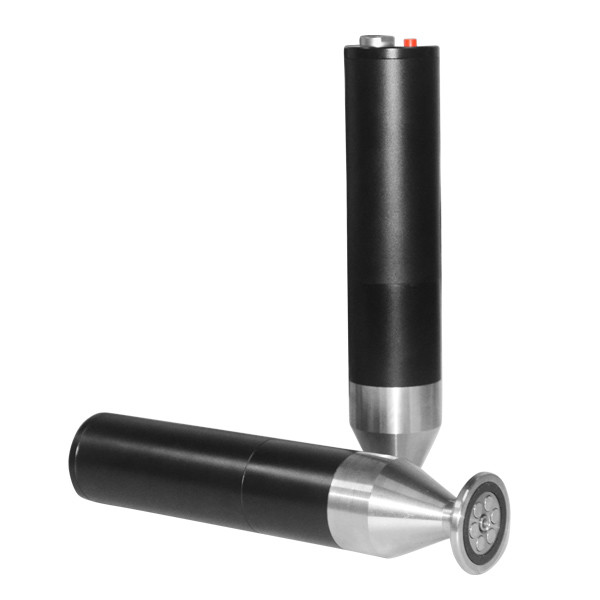

Motorisierte Ultraschall-Härteprüfgerät-Sonde:
Merkmale:
● Einführung der neuesten Ultraschallsensortechnologie
● Erhalten Sie genaue Härtewerte ohne zusätzliche Geräte
● Ausgezeichnetes ergonomisches Design, leicht zu halten
● Schnelles und genaues Messen von Kanten und festen Positionen der Probe
● Mikroeindellung, zerstörungsfrei für die Probe
● Motorisierte Steuerung, eine Taste für schnelles Messen
● Beseitigen Sie den Fehler durch Handzittern durch die manuelle Sonde, höhere Genauigkeit und Wiederholbarkeit
● Besser geeignet für dünne Teile, Härte der Beschichtungsschicht
Spezifikationen der motorisierten Sonde:
| Sondentyp |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Code# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Bemerkung |
Optional |
Optional |
Optional |
Optional |
Optional |
| Belastungskraft |
3N |
5N |
8N |
10N |
20N |
| Durchmesser |
46mm |
46mm |
46mm |
46mm |
46mm |
| Länge |
200mm |
200mm |
200mm |
200mm |
200mm |
| Durchmesser der Schwingstange |
3,7mm |
3,7mm |
3,7mm |
3,7mm |
3,7mm |
| Mindestgewicht des Testmaterials |
0,3kg |
0,3kg |
0,3kg |
0,3kg |
0,3kg |
| Mindestdicke des Testmaterials |
2mm |
2mm |
2mm |
2mm |
2mm |
Tragbare Universal-Dynasonic-Härteprüfgerät-Anwendung:
● Härtemessung von Flanschkanten und Zahnradfußstempeln, Formen, Blechen, oberflächengehärteten Zähnen und Zahnradnuten sowie konischen Teilen;
● Härtemessung von Achsen, dünnwandigen Rohren und Behältern;
● Härtemessung von Rädern und Turbinenläufern;
● Härtemessung von Bitklingen;
● Härtemessung von Schweißteilen;
● Messung einer bestimmten Aperturtiefe, tiefe Delle, konvexe Markierung mit größerem Radius, unregelmäßige Ebene;
● Härtemessung der meisten Eisenmetalle, Nichteisenmetalle und anderer Legierungen in der industriellen Produktion.
