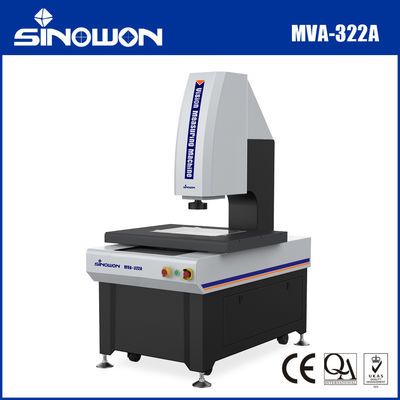

Hochpräzisionskantilever automatische Vision Messmaschine MVS-322 Reihe
Die MVS-Serie ist eine für die GD&T-Messung entwickelte präzise vollautomatische Sichtmessmaschine mit Freischalthebel.Automatische Beleuchtungssteuerung, optimierte Hardware- und Software-Konfiguration und ist in der Lage, lineare und geometrische Abmessungen zu messen.
Merkmale des Produkts:
- XYZ dreiachsige CNC-automatische Präzisionssteuerung, präzise Positionierung;
- Basis und Säule aus indischem Marmor, gute Stabilität;
- Präzisionslineare Führungen, Schleifkugelschrauben und Wechselstromservomotoren usw. gewährleisten die Genauigkeit und Stabilität des Bewegungssystems;
- 0.5μm hochpräzise Gitterliner zur Gewährleistung der Positionierungs- und Messgenauigkeit des Systems;
- Eine hochauflösende Digitalkamera, um die Anforderungen an eine klare Beobachtung und präzise Messung zu erfüllen;
- 8.3X hochauflösende optische Linse, genauer Zoom, einmalige Pixelkorrektur;
- Programmgesteuerte 5-Ring 8-Bereich LED-Oberflächenbeleuchtung und Parallel-LED-Konturbeleuchtungssystem ermöglichen eine intelligente Einstellung der Helligkeit auf 256 Stufen.
- Automatische Messsoftware der iMeasuring-Serie Vision, leistungsstark und einfach zu bedienen.
Spezifikationen:
| Waren |
Hochpräzisionskantilever automatische Vision Messmaschine MVS-Serie |
| Modell |
MVS-322 |
MVS-432 |
MVS-542 |
| Fahrt auf der Achse X/Y |
(300*200) mm |
(400*300) mm |
(500*400) mm |
| Z-Achse Reisen |
200 mm |
| Achse X/Y/Z Lineare Skala |
Auflösung in europäischer linearer Skala: 0,5 mm |
| Lenkungsmodus |
P-Klasse Präzisions-Linienführer, doppelspuriger doppelter Schieberegler. |
| Betriebsmodus |
Joystick-Steuerung, Mausbetrieb, automatisches Erkennungsprogramm |
| Genauigkeit* |
XY-Achse: ≤2,0+L/200 ((um)
|
| Z-Achse: ≤ 5,0+L/200 ((um) |
| Wiederholbarkeit |
2m |
|
Erleuchtung
System
|
Kontur |
LED-Parallelkonturbeleuchtung |
| Kontur |
0~255 Stufenlose verstellbare 5-Ring 8-Teil LED-Oberflächenbeleuchtung |
| Videosystem** |
1/2.9"/1.6Mpixel hochauflösende Digitalkamera |
| 8.3X manuelle elektronische Rückkopplungslinse;optische Vergrößerung: 0,6X ~ 5,0X; Videovergrößerung: 20X ~ 170X (21,5 ̊ Monitor) |
| Messsoftware |
iMessung |
| Betriebssystem |
Unterstützung für das Betriebssystem WIN10/11-32/64-Bit |
| Sprache |
Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, andere Sprachen können hinzugefügt werden |
| Arbeitsumfeld |
Temperatur 20°C ± 2°C, Temperaturänderung < 1°C/Hr; Luftfeuchtigkeit 30%~80% RH; Vibration < 0,02 g, ≤ 15 Hz. |
| Stromversorgung |
AC220V/50Hz; 110V/60Hz |
| Lastkapazität |
25 kg bis 50 kg |
| Abmessung ((WxDxH) |
(1146*720*1664) mm |
(1331*840*1664) mm |
(1257*920*1640) mm |
| Verpackungsgröße ((WxDxH)) |
(1290*970*1920) mm |
(1390*1060*1940) mm |
(1450*1170*1900) mm |
| Nettogewicht |
380 Kilo |
450 Kilo |
600 Kilo |
Produktkonfigurationsmodell Beschreibung ((Beispiel mit MVS-322):
| Produktkategorie |
2.5D |
3D |
2.5D |
3D |
| Waren |
2.5D-Automatisches Sehen
Messmaschine
|
3D-Automatik
Kontakt und Sicht
Messmaschine
|
2.5D automatisch
Laser-Scan und Sehvermögen
Messmaschine
|
3D-automatische Multisensorik
Messmaschine
|
| Modell |
MVS-322A |
MVS-322B |
MVS-322C |
MVS-322D |
| Typ |
Eine |
B |
C |
D |
| Bedeutung |
Optischer Zoom-Linsen-Sensor |
Zoom-Linsen-Sensor und Kontaktsonde-Sensor |
Zoom-Objektiv-Sensor und Laser-Sensor |
Zoom-Linsen-Sensor, Kontaktsonde-Sensor und Laser-Sensor |
| Kontaktsonde |
Ohne |
MCP-Kit1 |
Ohne |
MCP-Kit1 |
| Lasermodule |
Ohne |
Ohne |
Omron Laser |
Omron Laser |
| Software-Version |
iMessung4.1 |
iMessung4.2 |
Ich messen5.0 |
Ich messen5.1 |
Modelle und Spezifikationen von Cantilever Automatic Vision Measuring Machines:
| Modell |
Code # |
Modell |
Code # |
Modell |
Code # |
| MVS-322A |
522 bis 120G |
MVS-432A |
522-120H |
MVS-542A |
522 bis 120J |
| MVS-322B |
522-220G |
MVS-432B |
522 bis 220H |
MVS-542B |
522 bis 220J |
| MVS-322C |
522-320G |
MVS-432C |
522 bis 320H |
MVS-542C |
522 bis 320J |
| MVS-322D |
522 bis 420G |
MVS-432D |
522 bis 420H |
MVS-542D |
522 bis 420J |
Cantilever Automatic Vision Measuring Machine Reiseführer Tabelle:
| Reisen |
Modell |
Genauigkeit |
Hauptunterschied |
X-Achsenreise mm |
Y-Achsenreise mm |
Z-Achse Standardausfahrt mm |
Z Aixs Höchstgeschmacksreise mm |
| E1x, y |
E1z |
Gittergröße |
Zoomobjektiv |
| 300 x 200 x 200 |
MVS-322 |
2.0+L/200 |
5.0+L/200 |
0.5um Glasgitterliner |
Manuelle elektronische Rückkopplungslinse |
300 mm |
200 mm |
200 mm |
250 mm |
| MVA-322 |
1.8+L/200 |
4.0+L/200 |
0.1um Patch-Metallgitterliner |
Motorisierte Zoomobjektive mit Koaxialbeleuchtung |
| 400x300x200 |
MVS-432 |
2.0+L/200 |
5.0+L/200 |
0.5um Glasgitterliner |
Manuelle elektronische Rückkopplungslinse |
400 mm |
300 mm |
200 mm |
300 mm |
| MVA-432 |
1.8+L/200 |
4.0+L/200 |
0.1um Patch-Metallgitterliner |
Motorisierte Zoomobjektive mit Koaxialbeleuchtung |
| 500 x 400 x 200 |
MVS-542 |
2.0+L/200 |
5.0+L/200 |
0.5umGlasgitterliner |
Manuelle elektronische Rückkopplungslinse |
500 mm |
400 mm |
200 mm |
400 mm |
| MVA-542 |
1.8+L/200 |
4.0+L/200 |
0.1um Patch-Metallgitterliner |
Motorisierte Zoomobjektive mit Koaxialbeleuchtung |
Maschine zur Messung der SichtStrukturentwürfe:
Empfohlene Computerkonfiguration:
Der Kern der Vision Measuring Machine ist das Steuerungssystem und die Messsoftware, und das Computersystem ist der Kernträger aller Operationen, die eine hohe Stabilität und Kompatibilität erfordern.Konfigurieren Sie Hochleistungscomputer Optiplex Desktop und WIN 10/11 Original autorisiertes Betriebssystem, um Ihre Sorgen zu lösen.
Software Einführung:
Die iMeasuring Software ist eine professionelle Multisensor-Messsoftware, die zusammen mit der zehnjährigen Erfahrung der Entwickler in der Mess- und Softwareforschungsindustrie entwickelt wurde.Das Konstruktionsprinzip ist freundlicher Betrieb, leistungsstarke Funktion, hohe Genauigkeit und Stabilität, einfache Wartung.
● Ausgezeichnete Softwarearchitektur und voll objektorientierte Konstruktion, um die Stabilität und Zuverlässigkeit der Software zu gewährleisten.
● Unterstützung mit mehreren Sprachen, keine Notwendigkeit, das Sprachpaket zu installieren und die Software zu ändern, die für lokale Kunden bequem ist.
● Professionelle SPC-Statistikanalysesoftware, die mit Messsoftware verbunden ist, um zu erkennen, dass die Daten ohne manuelle Bedienung automatisch in die SPC-Datenbank exportiert werden können.
● Das gleiche Modell der Software wird dauerhaft kostenlos zu aktualisieren, kann es helfen, andere Probleme für den Kunden zu reduzieren.
● Mit einem leistungsstarken Randfindalgorithmus, der helfen kann, den Rand des Schattens oder dunklen Bildes zu erhalten und eine hohe Genauigkeit zu gewährleisten.
● Die Software kann automatisch Linie, Kreis, Bogen und andere Elemente erkennen und messen.
● Es basiert auf verschiedenen Elementen und liefert mehrere Bauteile Funktion wie Übersetzung, Drehung, Extraktion, Kombinationen, parallel, vertikal, Spiegelung, Symmetrie, Schnitt,Tangente, usw.
● Die Software verfügt über die Einstellung des Bruchpunktes, sie kann intelligent zwischen manueller und automatischer Messung gewechselt werden.
Anwendung in der Industrie:
Optische Messmaschine OMM, auch als Vision Measuring Machine und Berührungslose Messmaschine, Zweidimensionale Messmaschine, 2,5-dimensionale Messmaschine bekannt,Mit der Modernisierung der modernen Industrie hochpräzise und Mikro-FertigungsindustrieDie Messung von geometrischen Abmessungen und geometrischen Toleranzen wird unvermeidlich.
Optische Messmaschinen eignen sich für alle Anwendungsbereiche zur Koordinatenmessung und werden in Maschinen, Elektronik, Instrumenten, Hardware,Kunststoffe und andere Industriezweige. wie: Formen, Schrauben, Metalle, Zubehör, Gummi, PCB-Boards, Federn, Hardware, Elektronik, Kunststoffe, Luftfahrt, Luftfahrt usw. überwindet es die Mängel traditioneller Vernier-Klemmen,Mikrometer, und Profilprojektoren, die eine hochpräzise, hocheffiziente und zuverlässige Messmaschine sind, die optische, mechanische, elektronische und computergestützte Bildverarbeitungstechnologien integriert.
Nach der Erfassung der Bilder durch das CCD-Kamerasystem und deren Verarbeitung durch Computer- und Softwaralgorithmen, wird das zu messende Objekt durch das optische Vergrößerungssystem vergrößert.Kontur und Oberflächenform, Größe, Winkel und Position verschiedener komplexer und präziser Teile automatisch erkannt werden können.Die Messdaten können in AUTOCAD importiert werden, um eine vollständige technischen Zeichnung zu werden, und Dokumente in DXF, IGS und anderen Formaten generiert werden können, und können auch in WORD, EXCEL und SPC statistische Analyse-Software importiert werden, um CPK und verschiedene statistische Berichte zu generieren.
