Schwerlastkoordinate Messgeräte Automatische optische Messmaschine

Modell

ProdukteinführungGranit-Mobilbrückenstruktur, Messwerkstück ist fixiert;

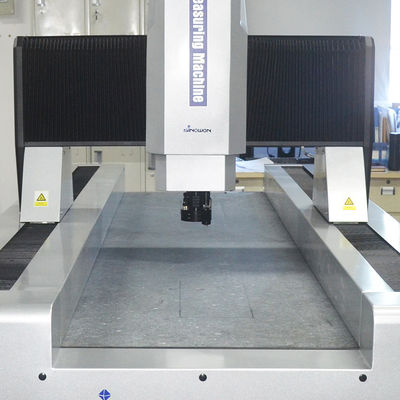

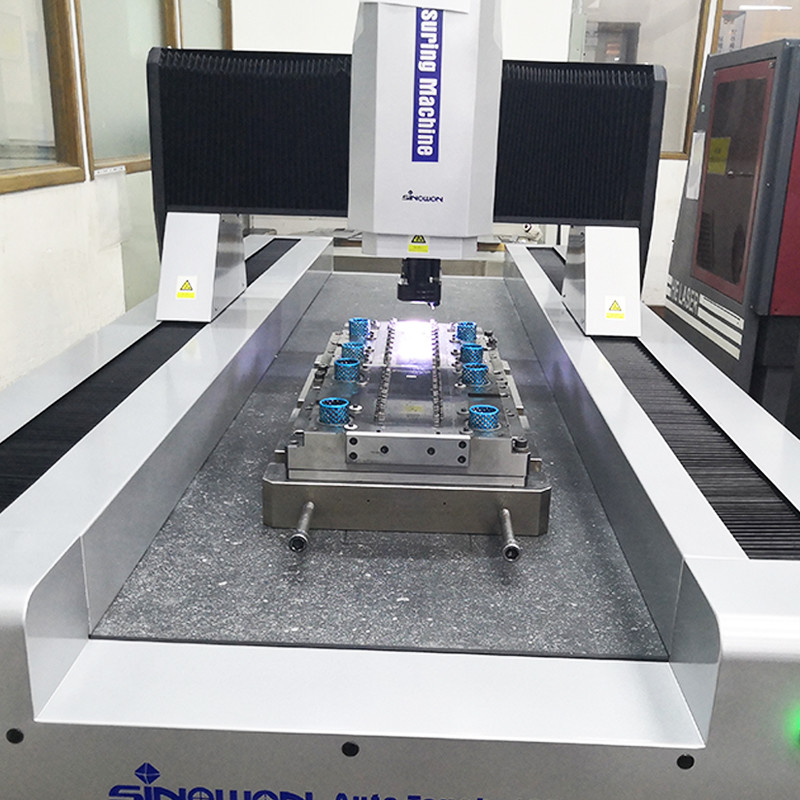

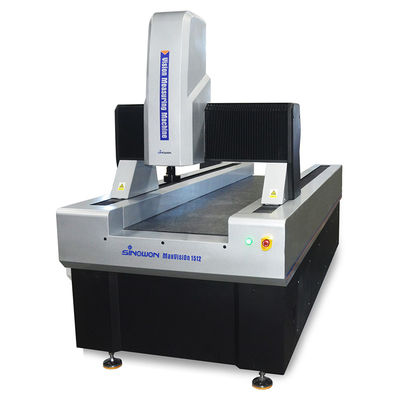

Die MaxTouch-Serie ist eine fahrbare Brücken-Vollautomaten-Vision-Messmaschine, die für hochpräzise Messungen großer Abmessungen konzipiert wurde. Sie verwendet eine mobile Brückenstruktur, bei der sich das Messobjekt nicht bewegt, um Messgenauigkeit und -stabilität zu gewährleisten. Sie eignet sich für Messindustrien wie Elektronik, medizinische Geräte, LCDs, Luft- und Raumfahrt.

Produktmerkmale:Granit-Mobilbrückenstruktur, Messwerkstück ist fixiert;

• Vierachsige CNC-gesteuerte automatische Regelung, vollautomatische Messung;
• Indischer Granitsockel und -pfeiler, gute Stabilität;
• Importierte RSF-Linearmaßstäbe, Auflösung 0,1 um, geschliffene Kugelumlaufspindel und AC-Servomotor usw. zur Gewährleistung der Präzision und Stabilität des Bewegungssystems;
• Importierte HD-Farbkamera zur Erfüllung der Anforderungen an klare Beobachtung und genaue Messung
• 6,5-fach hochauflösendes motorisiertes koaxiales Zoomobjektiv, genaue Verdoppelung und nur einmalige Pixelkorrektur erforderlich;
• Programmgesteuerte 5-Ring-8-Zonen-LED-Oberflächenlichtquelle, intelligente Realisierung der Helligkeitsanpassung in 256 Stufen;
• Leistungsstarke Funktion und einfache Bedienung der iMeasuring-Software zur Verbesserung der Qualitätskontrolle;
• Optionaler MCP-Tastkopf und Lasersensormodul. Maschinen können nach Kundenanforderungen angepasst werden.
• Spezifikationen:

Produkt

L ist die gemessene Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokussiergenauigkeit hängen stark von der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein Näherungswert, der mit der Monitorgröße und der Auflösung zusammenhängt.

Sichtfeld (mm) = (Diagonale*Horizontal*Vertikal)

Produktkonfigurationsmodellbeschreibung (Beispiel mit MaxTouch553):

Produktkategorie

Modell

Verfahrweg

Empfohlene Computerkonfiguration:

Der Kern der Vision-Messmaschine ist das Steuerungssystem und die Messsoftware, und das Computersystem ist der Kern-Träger aller Operationen, der hohe Stabilität und Kompatibilität erfordert. Konfigurieren Sie einen leistungsstarken Dell-Computer Optiplex-Desktop und ein echtes, autorisiertes WIN 10/11-Betriebssystem, um Ihre Sorgen zu lösen.

Software-Einführung:

Die iMeasuring-Software ist eine professionelle Multisensor-Messsoftware, die mit der zehnjährigen Erfahrung der Entwickler in der Mess- und Softwareforschung kombiniert wurde. Das Designprinzip ist benutzerfreundliche Bedienung, leistungsstarke Funktion, hohe Genauigkeit und Stabilität, einfache Wartung.

● Ausgezeichnetes Softwarearchitekturdesign und vollständig objektorientiert, um sicherzustellen, dass die Software stabil und zuverlässig ist.
● Unterstützung mit mehreren Sprachen, keine Notwendigkeit, Sprachpakete zu installieren und die Software zu ändern, was für lokale Kunden bequem ist.
● Professionelle SPC-Statistiksoftware, die mit der Messsoftware verbunden ist, um zu realisieren, dass die Daten automatisch in die SPC-Datenbank exportiert werden können, ohne manuellen Betrieb.
● Das gleiche Softwaremodell wird dauerhaft kostenlos aktualisiert, was dazu beitragen kann, andere Probleme für den Kunden zu reduzieren.
● Mit einem leistungsstarken Kantenerkennungsalgorithmus, der dazu beitragen kann, die Kante des Schatten- oder dunklen Bildes zu erhalten und eine hohe Genauigkeit zu gewährleisten.
● Die Software kann Linien, Kreise, Bögen und andere Elemente automatisch erkennen und messen.
● Es basiert auf verschiedenen Elementen und bietet mehrere Elementkonstruktionsfunktionen wie Translation, Rotation, Extraktion, Kombinationen, Parallelität, Vertikalität, Spiegelung, Symmetrie, Schnittpunkt, Tangente usw.
● Die Software verfügt über eine Breakpoint-Einstellungsfunktion, die intelligent zwischen manueller Messung und automatischer Messung umschalten kann.
Industrieanwendung:

Optische Messmaschine OMM, auch bekannt als Vision-Messmaschine und berührungslose Messmaschine, zweidimensionale Messmaschine, 2,5-dimensionale Messmaschine, mit der Aufrüstung der modernen industriellen Hochpräzisions- und Mikrobearbeitungsindustrie, verwendet sie eine berührungslose optische Bildmessmethode für schnelle und präzise Messungen. Die Messung von geometrischen Abmessungen und geometrischen Toleranzen wird unvermeidlich.

Optische Messmaschinen eignen sich für alle Anwendungsbereiche zum Zwecke der Koordinatenmessung und werden in großem Umfang in der Maschinenbau-, Elektronik-, Instrumenten-, Hardware-, Kunststoff- und anderen Industrien eingesetzt. Wie z. B.: Formen, Schrauben, Metalle, Zubehör, Gummi, Leiterplatten, Federn, Hardware, Elektronik, Kunststoffe, Luftfahrt, Raumfahrt usw., überwindet sie die Mängel herkömmlicher Messschieber, Mikrometer und Profilprojektoren, was eine hochpräzise, hocheffiziente und hochzuverlässige Messmaschine ist, die optische, mechanische, elektronische und Computerbildverarbeitungstechnologien integriert.

Das zu messende Objekt wird durch das optische Vergrößerungssystem vergrößert. Nachdem die Bildmerkmale vom CCD-Kamerasystem erfasst und durch Computer- und Softwarealgorithmen verarbeitet wurden, können die Kontur- und Oberflächenform, Größe, Winkel und Position verschiedener komplexer und präziser Teile automatisch erkannt werden. Mikroinspektion und Qualitätskontrolle. Die Messdaten können in AUTOCAD importiert werden, um eine vollständige technische Zeichnung zu erstellen, und Dokumente in DXF-, IGS- und anderen Formaten können generiert und auch in WORD, EXCEL und SPC-Statistiksoftware importiert werden, um CPK und verschiedene statistische Berichte zu erstellen.
