Name: Supergroße Fahrzeug-Auto-Vision-Messsystem Hochpräzisions-Messmaschine
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision26162A
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Code#: 523-180R

Fahrt auf der Achse X/Y: (2600*1600) mm

Z-Achse Reisen: 200mm

X/Y/Z-Achse Lineare Skala: Auflösung: 0,1 mm

Genauigkeit der XY-Achse: ≤ 4,0+L/200 ((um)

Genauigkeit der Z-Achse: ≤ 5,0+L/200 ((um)

Wiederholbarkeit: 2um

Messsoftware: iMessung

Abmessungen (BxTxH): (3572*2170*1926) mm

Nettogewicht: 6500 kg

Hervorheben:

Größere Fahrzeuge mit Messsystem für die Autovision

Präzisions-Auto-Vision-Messsystem

Automatische Präzisionsmessmaschine

Grundinformation

Herkunftsort: Jiangmen, China

Markenname: SINOWON

Zertifizierung: CE/ROHS

Modellnummer: AutoVision26162A

Dokument: D4 Sinowon AutoVision26162 ...a1.pdf

Zahlung und Versand AGB

Verpackung Informationen: Sperrholz

Lieferzeit: 30 ARBEITSTAGE

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat

Galerie

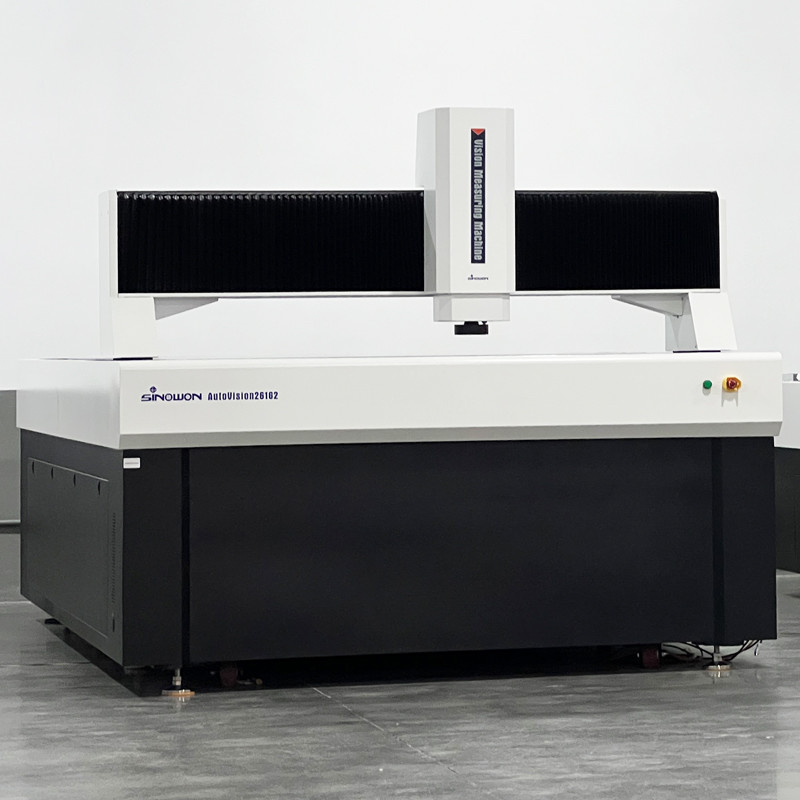

Supergroße Fahrzeug-Auto-Vision-Messsystem Hochpräzisions-Messmaschine

Produkt-Beschreibung

Hochpräzise, supergroße automatische Vision-Messmaschine mit großem Verfahrweg

1600 Serie

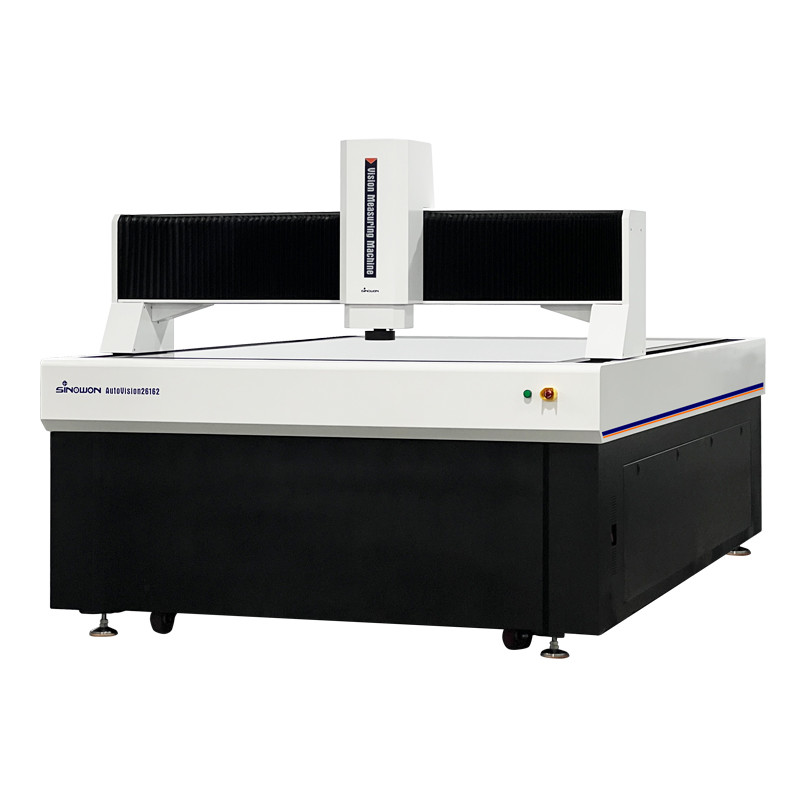

Supergroße Fahrzeug-Auto-Vision-Messsystem Hochpräzisions-Messmaschine 0

Produkteinführung:

AutoVision ist ein hochpräzises, automatisches Vision-Messgerät mit beweglicher Brücke, das für hochpräzise und großflächige Messungen konzipiert wurde. Durch die Verwendung einer beweglichen Brückenstruktur, die das Werkstück stationär misst, werden Präzision und Stabilität der Messung gewährleistet. Es eignet sich für die Elektronikindustrie, medizinische Geräte und Instrumente, die Messung von LCDs und die Luft- und Raumfahrt sowie andere Industrien.

Produktmerkmale:Struktur vom Typ bewegliche Brücke, Messwerkstück ist fixiert;l

Vierachsige CNC-Vollautomatik-Regelung, automatische Messung;l
Indischer Marmorsockel und -pfeiler, gute Stabilität;l
Importierte RSF-Linearmaßstäbe, Auflösung 0,1 um, geschliffene Kugelumlaufspindel und AC-Servomotor usw. zur Gewährleistung der Präzision und Stabilität des Bewegungssystems;
Importierte HD-Farbkamera zur Erfüllung der Anforderungen an klare Beobachtung und präzise Messung;
8,3-faches hochauflösendes motorisiertes Koaxial-Zoomobjektiv, genaue Verdoppelung und nur einmalige Pixelkorrektur erforderlich;
Mit programmierbarer Oberflächen-5-Ring-8-Bereich-LED-Kaltbeleuchtung und Kontur-LED-Parallelbeleuchtung sowie eingebauter intelligenter Lichtanpassung, kann die Helligkeit in den 8 Bereichen automatisch gesteuert werden;
Leistungsstarke Funktion und einfache Bedienung der iMeasuring-Software zur Verbesserung der Qualitätskontrolle;l
Optionaler MCP-Taster und Lasersensormodul. Maschinen können nach Kundenanforderungen angepasst werden.
Spezifikationen:

Ware

2.5D Automatische Vision			Modell
Genauigkeit			1600
2600*1600			Z-Achsen-Verfahrweg (mm)
200			Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.
Offenes Gitterlineal, Auflösung: 0,1 um			Linearführung
X-Achse	260 N.m Schub-Magnet-Levitationsmotor mit INA Deutschland Dual-Linearführung		Y-Achse
	1100 N.m Schub-Doppel-Magnet-Levitationsmotor mit INA Deutschland Vierfach-Linearführung und Dual-Gitter-Encoder		Z-Achse
	Panasonic 400W AC-Servomotor mit Bremse und INA Deutschland Dual-Linearführung		Betriebsart
Joystick-Controller, Mausbedienung, automatisches Erkennungsprogramm			Genauigkeit* (um)
XY-Achse:≤4,0+L/200			Z-Achse:≤5,0+L/200
			Wiederholbarkeit (um)
2um			Beleuchtungssystem
Kontur		LED-Parallelkonturbeleuchtung	Oberfläche
		0~255 Stufenlos einstellbare 5-Ring-8-Bereich-LED-Oberflächenbeleuchtung	Videosystem**
1/1,8" High-Definition-Digital-Farbkamera			8,3X motorisiertes Zoomobjektiv; Optische Vergrößerung: 0,6X~5,0X; Videovergrößerung: 20X~170X (21”-Monitor)
			Messsoftware
iMeasuring			Betriebssystem
Unterstützung WIN10/11-32/64 Bit Betriebssystem			Sprache
Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, andere Sprachen können hinzugefügt werden			Arbeitsumgebung
Temperatur 20℃±2℃, Temperaturänderung			<1℃/Std.; Luftfeuchtigkeit 30%~80%RH; Vibration<0,02 g, ≤15 HzStromversorgung
AC220V/50Hz; 110V/60Hz			Abmessungen (BxTxH) (mm)
357221701926			Nettogewicht (kg)
6500			Hinweis:

L ist die gemessene Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokussiergenauigkeit hängen stark von der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein Näherungswert, der mit der Größe des Monitors und der Auflösung zusammenhängt.

Sichtfeld (mm) = (Diagonale*Horizontal*Vertikal)

Produktkonfigurationsmodellbeschreibung (Beispiel mit AutoVision 26162):

Produktkategorie

2.5D	3D	Ware	3D	Ware
2.5D Automatische Vision	Messmaschine Modell	2.5D Automatische Laser-Scan- & Vision-Messmaschine	3D Automatische Multisensorik	Messmaschine Modell
Genauigkeit	523-180R	523-280R	523-380R	523-480R
A	B	C	D	Bedeutung
Optischer Zoomobjektiv-Sensor	Zoomobjektiv-Sensor und Kontakttastersensor	Zoomobjektiv-Sensor und Lasersensor	Zoomobjektiv-Sensor, Kontakttastersensor und Lasersensor	Kontakttaster
Ohne	Omron Laser	Lasermodul	Omron Laser	Lasermodul
Ohne	Omron Laser	Omron Laser	Softwareversion	Softwareversion
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Modelle und Spezifikationen der automatischen Vision-Messmaschine mit beweglicher Brücke:

Modell

Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B
523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D
523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Modell
Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Modell
Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A	Genauigkeit	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Leitfaden für den Messraum der automatischen Vision-Messmaschine mit beweglicher Brücke:

Verfahrweg

Modell	Genauigkeit	X-Achsen-Verfahrweg mm		Y-Achsen-Verfahrweg mm	Z-Achsen-Standardverfahrweg mm	Z-Achsen-Maximum	Kundenspezifischer Verfahrweg mm E1x,y
Modell	Genauigkeit	E1z	300X400X200	Y-Achsen-Verfahrweg mm	Z-Achsen-Standardverfahrweg mm	Z-Achsen-Maximum	Kundenspezifischer Verfahrweg mm E1x,y
SinoVision342	1,2+L/200	3,0+L/200	5,0+L/200	1000X800X200	1800X1200X200	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
SinoVision452	500			600	1000X800X200	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
SinoVision562	600			800	600	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision432	1,8+L/200	4,0+L/200	5,0+L/200	1800X1200X200	1000X800X200	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision542	400			1000X800X200	600	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision652	500			600	800	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision862	600			800	1000	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
AutoVision1082	2,0+L/200	5,0+L/200	1500	1000	1200	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1800X1200X200
AutoVision12102	2,5+L/200	5,0+L/200	1500	1200	1800	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1800X1200X200
AutoVision15122	3,0+L/200	5,0+L/200	1500	1800	2000	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	1800X1200X200
AutoVision18122	3,5+L/200	5,0+L/200	1500	1800	200	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.
AutoVision20152	4,0+L/200	5,0+L/200	1500	2000	200	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.
AutoVision26162	1600	5,0+L/200	1500	2600	200	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.	Andere Verfahrspezifikationen können nach Kundenbedürfnissen angepasst werden.

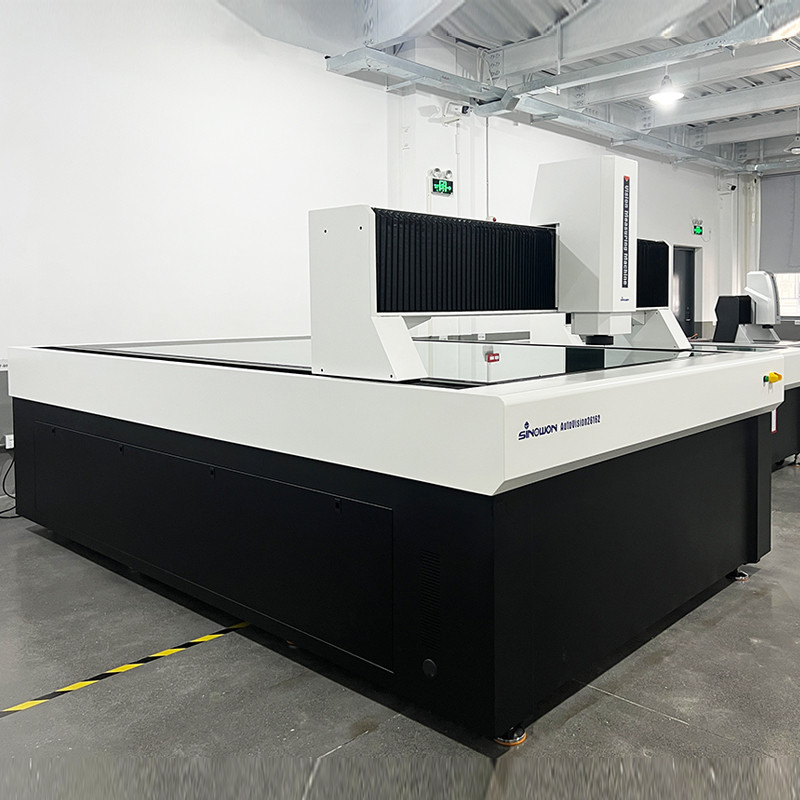

Supergroße Fahrzeug-Auto-Vision-Messsystem Hochpräzisions-Messmaschine 1
