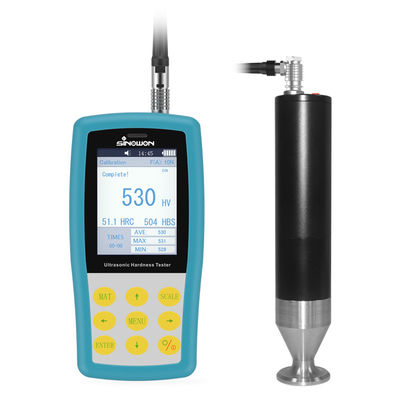

Tragbares Universal-Dynasonic-Härteprüfgerät SU-410D
Kurze Einführung:
● SU-410D Ultraschall-Härteprüfgerät ist ein universelles tragbares Durometer mit Zwillings-Messverfahren. Es verwendet das Zwillingsverfahren mit Ultraschall-Kontaktimpedanz: UCI und dynamischem Rückprall: Leeb, um Härteprüfungen in einem Gerät durchzuführen. Es löst das Dilemma, dass die Leeb-Methode die Härte von Beschichtungen und Überzügen nicht prüfen kann (in UCI) und die UCI-Methode das grobkristalline Material in der Gießereiindustrie nicht prüfen kann (in Leeb). SU-
● 410D kann nicht nur mit den UCI-Motor- und Handprüfköpfen, sondern auch mit dem Leeb-Schlagprüfkopf arbeiten. Es ist universell einsetzbar, um die Härte von Materialien mit feiner Kristallstruktur oder grober Kristallstruktur in der Metallindustrie zu prüfen.
● SU-410D UCI-Prüfkopf-System ist perfekt, um Härteprüfungen an Beschichtungen und Überzügen durchzuführen, da es die Härte von Chrom, Kupferbeschichtungen, aufgekohlten Schichten und Nitrierschichten effektiv messen kann.
● SU-410D dynamisches Leeb-Prüfkopf-System eignet sich zur Härtemessung von grobem Material, wie z. B. Guss und Schmieden.
● SU-410D ist ein ZfP-Durometer, da die Kontaktkerbe zu klein ist, um sie zu beobachten. Es ist eine der hervorragenden Lösungen, um die Härte von Fertigprodukten zu prüfen, wie z. B. Formen, Zahnrädern, Wellen, Stäben, Schrauben, Schienen usw.
● SU-410D entspricht der Norm ASTM A1038-2005, der DIN-Norm DIN50159-1-2008 und der chinesischen nationalen Norm GB/T 34205-2017, GB/T 17394.
Eigenschaften:
● Ein Gerät, zwei Anwendungen—Unterstützung von Ultraschallprüfkopf und Leeb-Schlagvorrichtung.
● Metallgehäuse—Metallische Textur, schirmt elektromagnetische Störungen effektiv ab, verbessert die Geräte-Stabilität.
● Farbbildschirm—Zeigt den aktuellen Messwert, den kumulativen Messwert, Max-, Min- und Durchschnittswert an.
● Bluetooth-Übertragung—Unterstützt drahtlosen Bluetooth-Druck und Datenübertragung.
● Massenspeicher—Speichert 1000 Datengruppen.
● Kalibrierungszugriff—Speichert 20 Kalibrierungsdatengruppen, ohne dass für dasselbe Material immer wieder kalibriert werden muss.
SSpezifikationen:
| Produkt |
Tragbares motorisiertes Ultraschall-Härteprüfgerät |
| Modell |
SU-410D |
| Code# |
#882-151D |
| Ultraschallprüfkopf |
Motorisierter Prüfkopf 20N:MP-2000 |
| Schlagvorrichtungen |
Optional D, DC, DL, D+15, C, G |
| Härteskalen |
HL, HV, HB, HRC, HRB, HRA, HS usw. |
| Messbereich |
HV:50～1599; HRC:20～68; HB:76～650；HRB:41～105; HLD:170～960； |
| Messgenauigkeit |
HV: ±3%HV; HRC: ±1,5HRC; HB: ±3%HB; HL: ±8HL |
| Auflösung |
0,1HR, 1HV, 1HB, 1HLD,0,1HS |
| Ergebnisanzeige |
Messwert, Max, Min, Durchschnitt, Einzelmodus, Batch-Modus usw. |
| Datenspeicherung |
1000 Testergebnisse und 20 Kalibrierungsdatengruppen |
| Datenübertragung |
Bluetooth |
| Kontinuierliche Arbeitsdauer |
6h (Hintergrundbeleuchtung ausschalten) |
| Betriebsumgebung |
Temperatur: -10℃~50℃; Luftfeuchtigkeit: 30%~80% |
| Betriebsspannung |
4,2V |
| Lademodus |
USB |
| Abmessungen |
Haupteinheit: 160 x 80 x 30 mm; Motorisierter Prüfkopf: φ41 x 212 mm |
| Gewicht |
1,2 kg |
Ultraschall-Härteprüfgerät Handprüfkopf
Eigenschaften:
● Einführung der neuesten Ultraschallsensortechnologie
● Erhalten Sie genaue Härtewerte ohne zusätzliche Geräte
● Unterstützung von 360° Schnellmessung
● Ausgezeichnetes Human-Engineering-Design, leicht zu halten
● Geeignete Abmessungen und Gewicht des Prüfkopfes erleichtern die Steuerung
● Schnelles und genaues Messen von Kanten und festen Positionen des Prüflings
● Mikroeindruck, zerstörungsfrei für den Prüfling
Handprüfkopf-Spezifikationen:
| Prüfkopf-Typ |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code# |
882-311 |
882-321 |
882-331 |
882-341 |
| Bemerkung |
Optional |
Standard |
Optional |
Optional |
| Belastungskraft |
10N |
20N |
50N |
98N |
| Durchmesser |
21mm |
21mm |
21mm |
21mm |
| Länge |
154mm |
154mm |
154mm |
154mm |
| Schwingstabdurchmesser |
2,4mm |
2,4mm |
3mm |
3mm |
| Rauheit der Messoberfläche |
Ra<3,2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Mindestgewicht des Prüfmaterials |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Mindestdicke des Prüfmaterials |
2mm |
2mm |
2mm |
2mm |
Ultraschall-Härteprüfgerät Motorisierter Prüfkopf:
Eigenschaften:
● Einführung der neuesten Ultraschallsensortechnologie
● Erhalten Sie genaue Härtewerte ohne zusätzliche Geräte
● Ausgezeichnetes Human-Engineering-Design, leicht zu halten
● Schnelles und genaues Messen von Kanten und festen Positionen des Prüflings
● Mikroeindruck, zerstörungsfrei für den Prüfling
● Motorisierte Steuerung, eine Taste für schnelles Messen
● Beseitigung von Fehlern durch Handzittern durch den Handprüfkopf, höhere Genauigkeit und Wiederholbarkeit
● Besser geeignet für dünne Teile, Härte der Beschichtungsschicht
Motorisierter Prüfkopf-Spezifikationen:
| Prüfkopf-Typ |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Code# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Bemerkung |
Optional |
Optional |
Optional |
Optional |
Optional |
| Belastungskraft |
3N |
5N |
8N |
10N |
20N |
| Durchmesser |
46mm |
46mm |
46mm |
46mm |
46mm |
| Länge |
200mm |
200mm |
200mm |
200mm |
200mm |
| Schwingstabdurchmesser |
3,7mm |
3,7mm |
3,7mm |
3,7mm |
3,7mm |
| Mindestgewicht des Prüfmaterials |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Mindestdicke des Prüfmaterials |
2mm |
2mm |
2mm |
2mm |
2mm |
Tragbare Universal-Dynasonic-Härteprüfgerät Anwendung:
● Härtemessung von Flanschkanten und Zahnradfußstempeln, Formen, Blechen, oberflächengehärteten Zähnen und Zahnradnuten sowie konischen Teilen;
● Härtemessung von Achsen, dünnwandigen Rohren und Behältern;
● Härtemessung von Rädern und Turbinenläufern;
● Härtemessung von Bitklingen;
● Härtemessung von Schweißteilen;
● Messung einer bestimmten Lochtiefen-Tiefenkerbe, konvexen Markierung mit größerem Radius, unregelmäßiger Ebene;
● Härtemessung der meisten Eisenmetalle, Nichteisenmetalle und anderer Legierungen in der industriellen Produktion.
