Hochpräzisions-Manuelle Sichtmessmaschine VMM Messmaschine

1 Satz

MOQ

Can be discussed

Preis

Hochpräzisions-Manuelle Sichtmessmaschine VMM Messmaschine

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Code #: 525 bis 120G

Marmorarbeitsbank: (505*350) mm

Glasarbeitsbank: (356*248) mm

Verfahrweg der X/Y-Achse: (300*200) mm

Z-Achse Reisen: 200 mm

X/Y-Linearschalen: Auflösung: 0,5 μm

Messgenauigkeit: XY-Achse: ≤3,0+L/200 ((um)

Wiederholungsgenauigkeit: 2um

Messende Software: iMessung

Dimension: (744*643*1075) mm

Brutto-/Nettogewicht: 275/208Kg

Hervorheben:

Hochpräzisionsmaschine zur manuellen Messung der Sicht

,

VMM-Handsichtmessmaschine

,

Hochpräzise VMM-Messmaschine

Grundinformation

Herkunftsort: Jiangmen, China

Markenname: Hoyamo

Zertifizierung: CE/ ROHS

Modellnummer: VMS-3020A

Dokument: D4 Sinowon VMS Series Manua...a1.pdf

Zahlung und Versand AGB

Verpackung Informationen: mit einer Breite von nicht mehr als 20 mm

Lieferzeit: 15 Arbeitstage

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat

Galerie

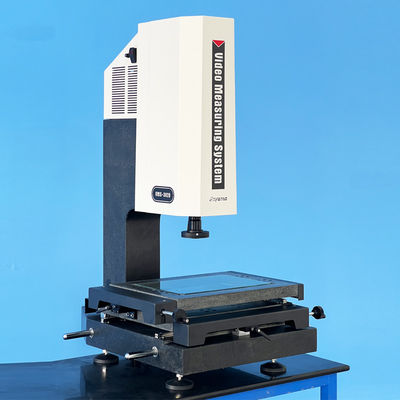

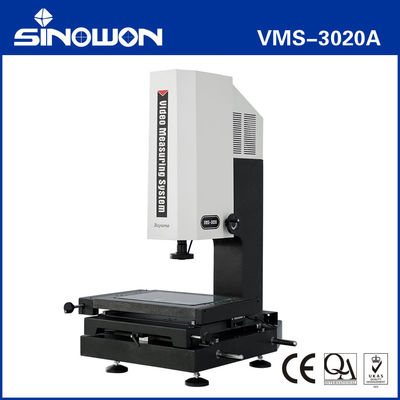

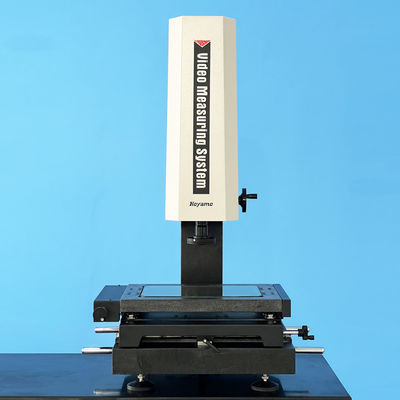

Hochpräzisions-Manuelle Sichtmessmaschine VMM Messmaschine

Produkt-Beschreibung

Video-Messsystem VMS-3020-Serie

Produktcharakteristik:

● Grunde und Säule aus Granit, um die Stabilität und Präzision der Maschine zu gewährleisten;

● Die Zahnlospolierte Stange und die schnell bewegliche Schließvorrichtung werden übernommen, um sicherzustellen, dass der Rückkehrfehler des Tisches innerhalb von 2um liegt.

● Einführung einer hochpräzisen Instrumentenoptik und eines Präzisionsarbeitstisches, um die Genauigkeit der Maschine innerhalb von ≤ 3,0+L/200um zu gewährleisten;

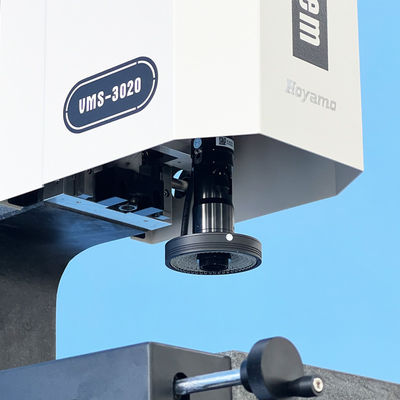

● Verwenden Sie ein Zoomobjektiv und eine hochauflösende Farb-Digitalkamera, um eine klare Bildqualität ohne Verzerrung zu gewährleisten;

● Unter Verwendung der programmbestimmten Oberflächen-LED-Kaltbeleuchtung mit 4 Ringen und 8-Flächen-LED-Parallelbeleuchtung sowie eines integrierten intelligenten Lichtsteuerungsmodulsdie Lichthelligkeit des Bereichs im 4-Ring 8-Bereich kann frei gesteuert werden;

● Die Messsoftware iMeasuring Vision verbessert die Qualitätskontrolle auf ein neues Niveau;

● Mit einer optionalen Kontaktsonde und einer dreidimensionalen Messsoftware kann die Maschine auf eine dreidimensionale Messmaschine umgestellt werden.

● Es kann aufgerüstet werden, um ein Autofokus-Funktionsmodul zu installieren, um eine genaue halbautomatische Messung zu erreichen.

Technische Spezifikationen

Waren	Manuelle Videomesssysteme der VMS-Serie
Modell	VMS-3020
Marmorarbeitsbank	(505*350) mm
Glasarbeitsbank	(356*248) mm
X/Y-Achse Fahrt	(300*200) mm
Z-Achsenfahrt	Lineare Führung mit hoher Präzision, effektive Fahrt 200 mm
Auflösung von X/Y/Z Aixs	0.5m
Sockel und Stehpfeiler	Granit mit hoher Präzision
Messgenauigkeit*	Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren.
Genauigkeit der Repartition	2m
Beleuchtungssystem ((Software Anpassung)	Oberfläche 4 Ringe und 8 Zonen unendlich einstellbar LED-Kaltbeleuchtung
	Kontur-LED-Parallelbeleuchtung
	Optionales Koaxiallicht
Digitale Kamera	1/3"/1.3Mpixel hochauflösende Digitalkamera
Zoomobjektiv	6.5X-Zoomobjektiv mit hoher Auflösung;
Zoomobjektiv	Optische Vergrößerung: 0,7X ~ 4,5X Mal; Videovergrößerung: 26X ~ 172X ((21,5 ′′ Monitor)
Messsoftware	iMessung
Betriebssystem	Unterstützung des Betriebssystems WIN 10/11-32/64
Sprache	Englisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Optional andere Sprachversionen
Arbeitsumfeld	Temperatur 20°C ± 2°C, Temperaturänderung < 1°C/Hr; Luftfeuchtigkeit 30%~80% RH; Vibration < 0,02 g, ≤ 15 Hz.
Stromversorgung	AC220V/50Hz; 110V/60Hz
Abmessung ((WxDxH)	(7446431075) mm
Bruttogewicht	275/208Kg

Modell undSVeröffentlichungMjährliche ViDeoMesssystem:

Modell	Code #	Modell	Code #	Modell	Code #	Modell	Code #
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525 bis 120G	VMS-4030A	525 bis 120H
VMS-2015B	525 bis 220E	VMS-2515B	525 bis 220F	VMS-3020B	525 bis 220G	VMS-4030B	525 bis 220H
VMS-2015C	525 bis 320E	VMS-2515C	525-320F	VMS-3020C	525 bis 320G	VMS-4030C	525 bis 320H
VMS-2015D	525 bis 420E	VMS-2515D	525 bis 420F	VMS-3020D	525 bis 420G	VMS-4030D	525 bis 420H

Der Messraum der VMS-Serie der VisionenmessungDas System:

Reisenmm	Modell	Code #	X-Achsenfahrt mm	Y-Achse Fahrt mm	Z-Achse Standardausflugmm	Z-Achse Maximale angepasste Fahrt mm
100x100x100	VMS-1010	525-020C	100	100	100	- Ich weiß.
150 x 100 x 100	VMS-1510	525-020D	150	100	100	- Ich weiß.
200x150x200	VMS-2015	525-020E	200	150	200	300
250 x 150 x 200	VMS-2515	525-020G	250	150	200	300
300 x 200 x 200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500 x 400 x 200	VMS-5040	525-020J	500	400	200	400
600 x 500 x 200	VMS-6050	525-020K	600	500	200	400

Hochpräzisions-Manuelle Sichtmessmaschine VMM Messmaschine 1

Hochpräzisions-Manuelle Sichtmessmaschine VMM Messmaschine 4

Strukturentwürfe:

Hochpräzisions-Manuelle Sichtmessmaschine VMM Messmaschine 5

Größe und Tag:
