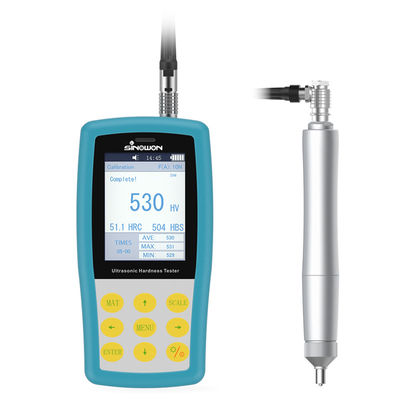

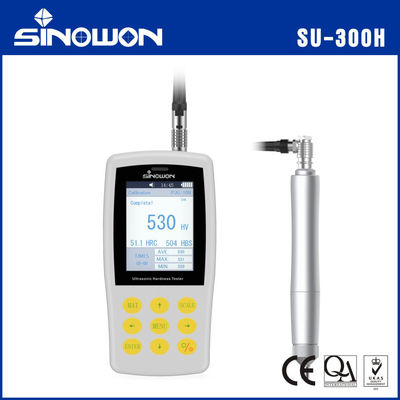

Manueller UltraschallhärteprüferSU-300H
SU-300H Einführung:
● Der manuelle Ultraschallhärtetester SU-300H ist ein klassisches tragbares Durometer der Sinowon-Gruppe.Es wird die Methode der Ultraschallkontaktimpedanz angewendet, um Härteprüfung vor Ort oder im Labor durchzuführen.
● SU-300H ist ein NDT-Durometer, da die Kontaktvertiefung zu klein ist, um zu beobachten, ist es eine der hervorragenden Lösungen zur Prüfung der Härte von Fertigprodukten, wie Form, Getriebe, Welle, Stange,Schraube, Schienen usw.
● Die SU-300H kann nicht nur mit den manuellen Proben, sondern auch mit den motorisierten Proben arbeiten, was den unterschiedlichen Anwendungen unter Berücksichtigung der unterschiedlichen Bedingungen der Oberflächenrauheit entspricht.
● Die SU-300H entspricht dem Standard ASTM A1038-2005, dem DIN-Standard DIN50159-1-2008 und dem chinesischen nationalen Standard GB/T 34205-2017.
Merkmale:
● Perfekte Genauigkeit ± 3% HV, ± 1,5 HR, ± 3% HB.
● Mikroskopische Einschnitte: Nur ein leistungsstarkes Mikroskop kann die Einschnitte beobachten.
● Schnelle Messung: Ergebnis in 2 Sekunden.
● Große LCD-Anzeige Direct Anzeige des Messresultats, der Zeitabzählung, des Maxims, des Minims, des Durchschnitts und der Abweichung.
● Freundschaftliche Bedienung Nach kurzer Ausbildung gut funktionieren.
● Verheißene Garantie2 Jahre Garantie für das Hauptgerät (ohne Sonde).
● Massenspeicherung Speichern von Messdaten für 1000 Gruppen.
● Einfache Kalibrierung: Speichern Sie 20 Gruppen Kalibrierungsdaten zum Aufrufen, verbessern Sie die Kalibrierungseffizienz.
Spezifikationen:
| Waren |
Manueller Ultraschallhärteprüfer |
| Modell |
SU-300H |
| Code # |
882-141H |
| Optionale Sonde |
Handprobe:10N,20N,49N,98N;Motorprobe:3N,5N,8N,10N |
| Messbereich (DIN) |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
|
Messung
Genauigkeit ((%)
|
Gewichte |
< 250 HV |
250 bis 500 HV |
500 bis 800 Hv |
> 800 HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Härtegrößen |
Vickers (HV); Rockwell C ((HRC); Rockwell A ((HRA); Rockwell B ((HRB);Brinell ((HB) |
| Bildschirm |
Farbbildschirm |
| Anzeige der Daten |
Lastkraft, Prüfzeiten, Prüfresultat, Durchschnitt,
Höchst-, Mindest-, Abweichungs- und Umrechnungsskala.
|
| Sprache |
Chinesisch, Englisch, Deutsch, Portugiesisch, Türkisch |
| Ausgabe der Daten |
RS232 Hyperterminal/Bluetooth-Drucker |
| Drucken |
Bluetooth |
| Datenspeicherung |
Zur Speicherung von 1000 Gruppen von Messdaten und 20 Gruppen von Kalibrierdaten |
| Wort Eingabe |
Buchstaben und Zahlen |
| Arbeitsumfeld |
Temperatur: -10°C bis 50°C; Luftfeuchtigkeit 30%-80% R.H. |
| Batterieanspannung |
Aufladbare Lithiumbatterie; Spannung:4.2V, 3200mAh |
| Nachladespannung |
AC220V/50Hz, 110V/60Hz |
| Grundeinheit Abmessung und Gewicht |
Hauptgerät Abmessungen: 160 x 80 x 30 mm (L x W x H); Manuelle Sonde: Φ22 × 153 mm; Gewicht (ohne Sonde): 0,5 kg |
| Abmessungen und Gewicht der Verpackung |
Verpackungsgröße: 320 x 430 x 155 mm (L x W x H); Verpackungsgewicht (Standardlieferung):40,3 kg |

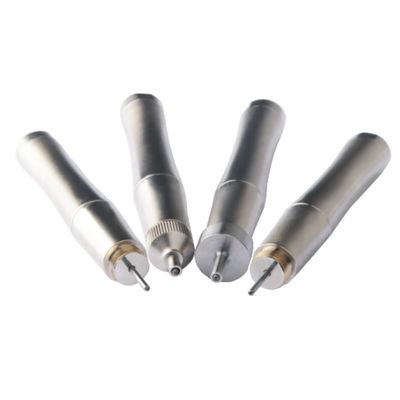

Ultraschallhärteprüfer Manuelle Sonde
Eigenschaften:
● Einführung der neuesten Ultraschallsensorik
● Genaue Härtewerte ohne Hilfsmittel
● Unterstützung von 360°-Schnellmessungen
● Ausgezeichnete menschliche Konstruktion, leicht zu halten
● Anpassungsfähige Größe und Gewicht der Sonde
● Schnelle und genaue Messung der Kanten und der festen Position der Probe
● Mikro-Eindrückungen, nicht zerstörerisch für die Probe
Manuelle Spezifikationen der Sonde:
| Typ der Sonde |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code # |
882-311 |
882 bis 321 |
882 bis 331 |
882 bis 341 |
| Anmerkung |
Zusätzlich |
Standards |
Zusätzlich |
Zusätzlich |
| Lastkraft |
10N |
20N |
50 N |
98N |
| Durchmesser |
21 mm |
21 mm |
21 mm |
21 mm |
| Länge |
154 mm |
154 mm |
154 mm |
154 mm |
| Durchmesser der Schwingungsstange |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Grobheit der Messfläche |
Ra<3,2um |
Ra < 5m |
Ra<10um |
Ra<15um |
| Min. Gewicht des Prüfmaterials |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Min. Dicke des Prüfmaterials |
2 mm |
2 mm |
2 mm |
2 mm |

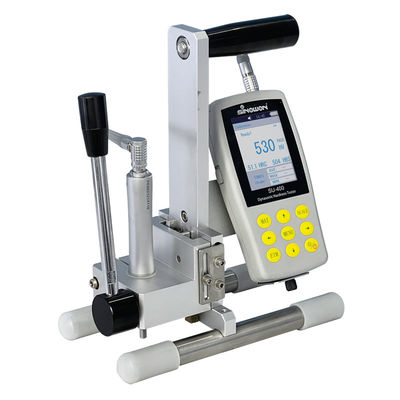

Ultraschall-Härteprüfer-Motorprobe:
Eigenschaften:
● Einführung der neuesten Ultraschallsensorik
● Genaue Härtewerte ohne Hilfsmittel
● Ausgezeichnete menschliche Konstruktion, leicht zu halten
● Schnelle und genaue Messung der Kanten und der festen Position der Probe
● Mikroabdrücke, die für die Probe nicht zerstörerisch sind
● Motorisierte Steuerung mit einer Taste, schnelle Messung
● Handschlagfehler durch manuelle Sonde beseitigen, höhere Genauigkeit und Wiederholbarkeit
● Geeigneter für dünne Stücke, die eine hohe Beschichtungsstärke aufweisen
Spezifikationen der motorisierten Sonde:
| Typ der Sonde |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
- Ich weiß nicht.2000 |
| Code # |
882-221 |
882 bis 311 |
882 bis 841 |
882 bis 51 |
882 bis 661 |
| Anmerkung |
Zusätzlich |
Zusätzlich |
Zusätzlich |
Zusätzlich |
Zusätzlich |
| Lastkraft |
3N |
5N |
8N |
10N |
20N |
| Durchmesser |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Länge |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Durchmesser der Schwingungsstange |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
| Min. Gewicht des Prüfmaterials |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Min. Dicke des Prüfmaterials |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Anwendungsbereich des tragbaren universellen Dynasonic-Härteprüfers:
● Messung der Härte von Flanschkante und Zahnradwurzelstempel, Form, Bleche, Oberflächenhärter und Zahnradrillen sowie des spitzen Teils;
● Messung der Härte von Achse, Dünnwandrohr und Behälter;
● Messung der Härte der Räder und des Turbinenrotors;
● Messung der Härte der Schnittklinge;
● Messung der Härte von Schweißteilen;
● Messung einer bestimmten Blende Tiefe tiefe Einbuchtung, konvexe Markierung größerer Radian, unregelmäßige Ebene;
● Messung der Härte der meisten Eisenmetalle, Nichteisenmetalle und anderer Legierungen in der Industrieproduktion.
