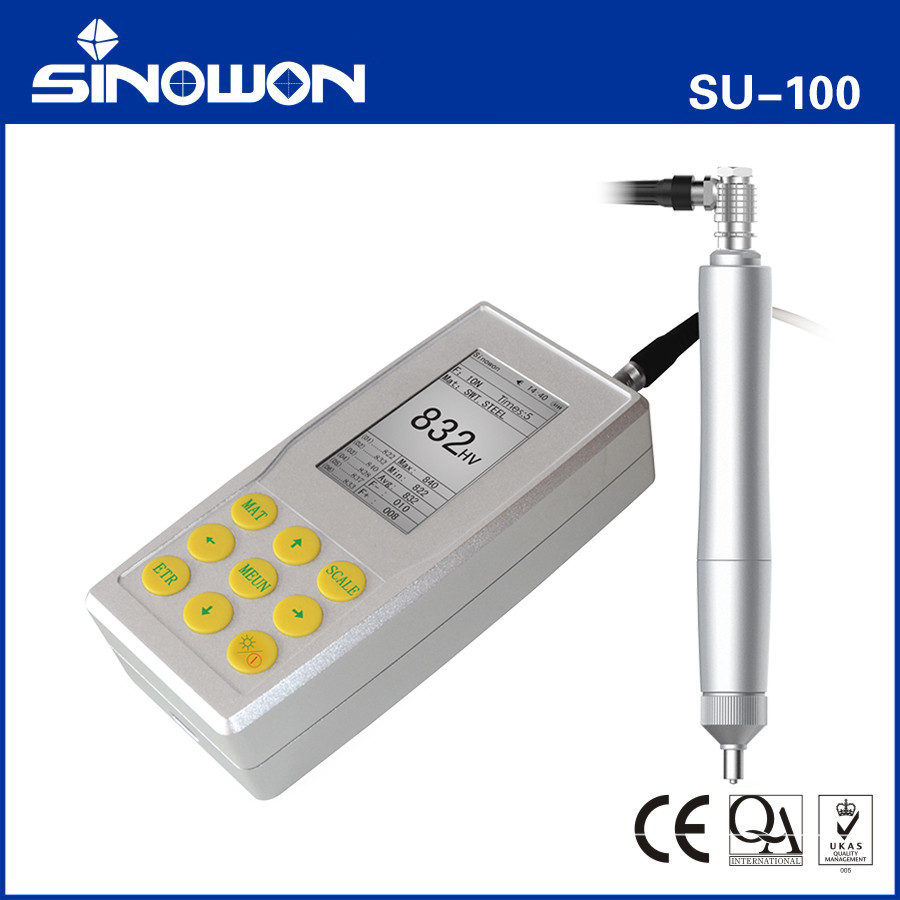

Manueller UltraschallhärteprüferSU-100
SU-100 Einführung:
● Derzeit gibt es verschiedene Methoden zur Härtemessung, die üblicherweise wie Brinell, Rockwell, Vickers, Leeb usw. verwendet werden, während die Nachteile für die obige Härtemessung offensichtlich sind.
● Rockwell und Brinell mit starker Belastungskraft und großen Vertiefungen führen zu schweren Zerstörungen der Probenoberfläche.
● Vickers verwenden eine optische Messung, aber nur professionelle Techniker können reibungslos arbeiten, es ist unmöglich, die Härte schwerer Werkstücke, installierter Maschinen und dauerhaft zusammengesetzter Teile zu messen.
● Der Leeb-Härteprüfer wendet zur Messung der Härte eine Rebound- und eine indirekte Methode an, die bei der Umwandlung in Birnell-, Rockwell- und Vickers-Skalen leicht zu einer großen Abweichung führt.
● Der Ultraschallhärteprüfer SU-100 wendet die Ultraschallkontaktimpedanzmethode an, um die vergleichende Härte für Prüfstücke zu messen, mit Vorteilen hoher Genauigkeit, Effizienz,portabel und einfach zu bedienen.
● Der Ultraschall-Härtetester SU-100 wird häufig zur Messung der Härte kleiner Schmiedewerke, Gussmaterialien, Schweißprüfung, Hitzebetroffener Zonen, ionnitridierter Stanzmaschinen und Formen, Formen, Pressen,dünnmauerte Teile, Lager, Zahnflanken usw.
Spezifikationen:
| Waren |
Ultraschallhärtetester |
| Modell |
SU-100 |
| Code # |
882 - 121 |
| Lastkraft |
2Kgf Manuelle Sonde HP-2K |
| Eindringe |
136° Vickers Diamant-Eindringer |
| Messbereich |
HB: 85-650; HV: 80-1599; HRC: 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34,2 bis 97.3; Mpa: 255-2180N/mm
|
| Genauigkeit der Messung |
HV: ± 3%HV; HRC: ± 1,5HRC; HB: ± 3%HB; HLD: ± 5HLD; |
| Meßrichtung |
Stützpunkt 360° |
| Datenspeicherung |
Zur Speicherung von 1000 Gruppen von Messdaten und 20 Gruppen von Kalibrierdaten |
| Härtegröße |
HV, HB, HRC, HLD |
| Anzeige der Daten |
Lastkraft, Prüfzeiten, Prüfresultat, Durchschnitt,
Höchst-, Mindest-, Abweichungs- und Umrechnungsmaßstab. |
| Angabe der Härte |
LCD-Bildschirm |
| Betriebsumfeld |
Temperatur: -10°C bis 50°C; Luftfeuchtigkeit: 30% bis 80% R.H. |
| Betriebsspannung |
Gleichspannung 6V |
| Abmessungen des Geräts |
60*80*31 mm |
| Nettogewicht |
Ungefähr 500 g (ohne Sonde) |

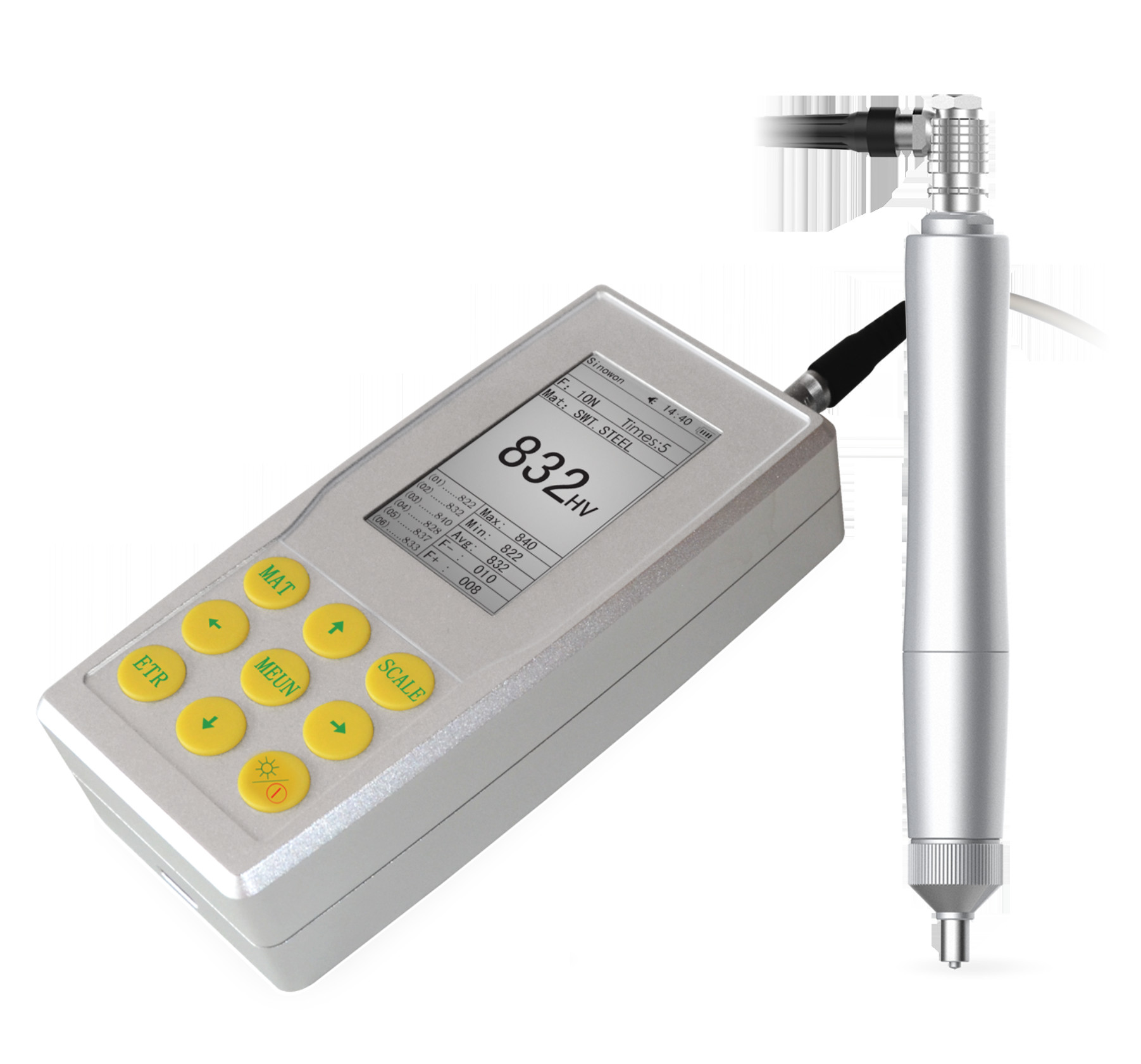

Ultraschallhärteprüfer Manuelle Sonde
Eigenschaften:
● Einführung der neuesten Ultraschallsensorik
● Genaue Härtewerte ohne Hilfsmittel
● Unterstützung von 360°-Schnellmessungen
● Ausgezeichnete menschliche Konstruktion, leicht zu halten
● Anpassungsfähige Größe und Gewicht der Sonde
● Schnelle und genaue Messung der Kanten und der festen Position der Probe
● Mikro-Eindrückungen, nicht zerstörerisch für die Probe

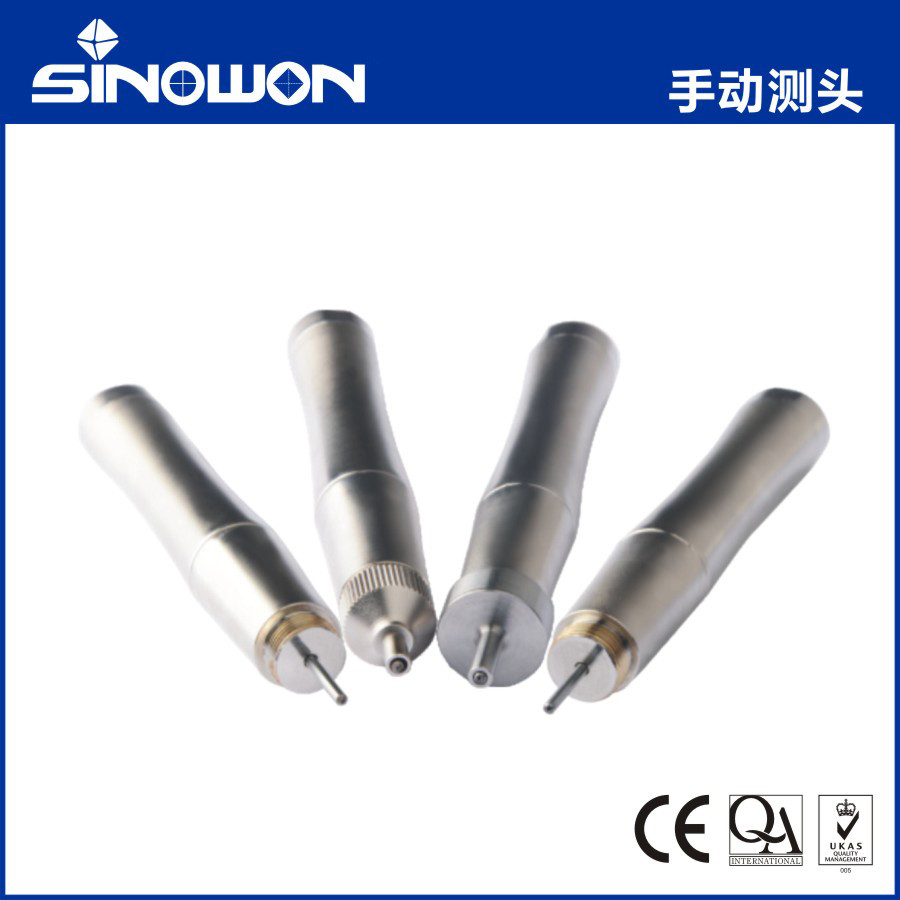

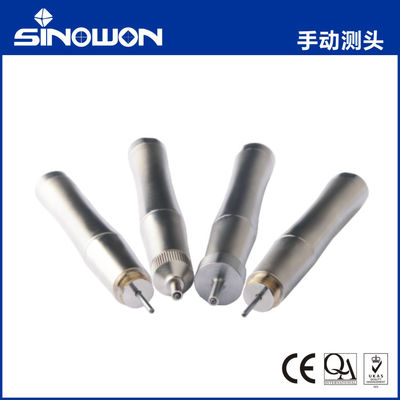

Manuelle Spezifikationen der Sonde:
| Typ der Sonde |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code # |
882-311 |
882 bis 321 |
882 bis 331 |
882 bis 341 |
| Anmerkung |
Zusätzlich |
Standards |
Zusätzlich |
Zusätzlich |
| Lastkraft |
10N |
20N |
50 N |
98N |
| Durchmesser |
21 mm |
21 mm |
21 mm |
21 mm |
| Länge |
154 mm |
154 mm |
154 mm |
154 mm |
| Durchmesser der Schwingungsstange |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Grobheit der Messfläche |
Ra<3,2um |
Ra < 5m |
Ra<10um |
Ra<15um |
| Min. Gewicht des Prüfmaterials |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Min. Dicke des Prüfmaterials |
2 mm |
2 mm |
2 mm |
2 mm |

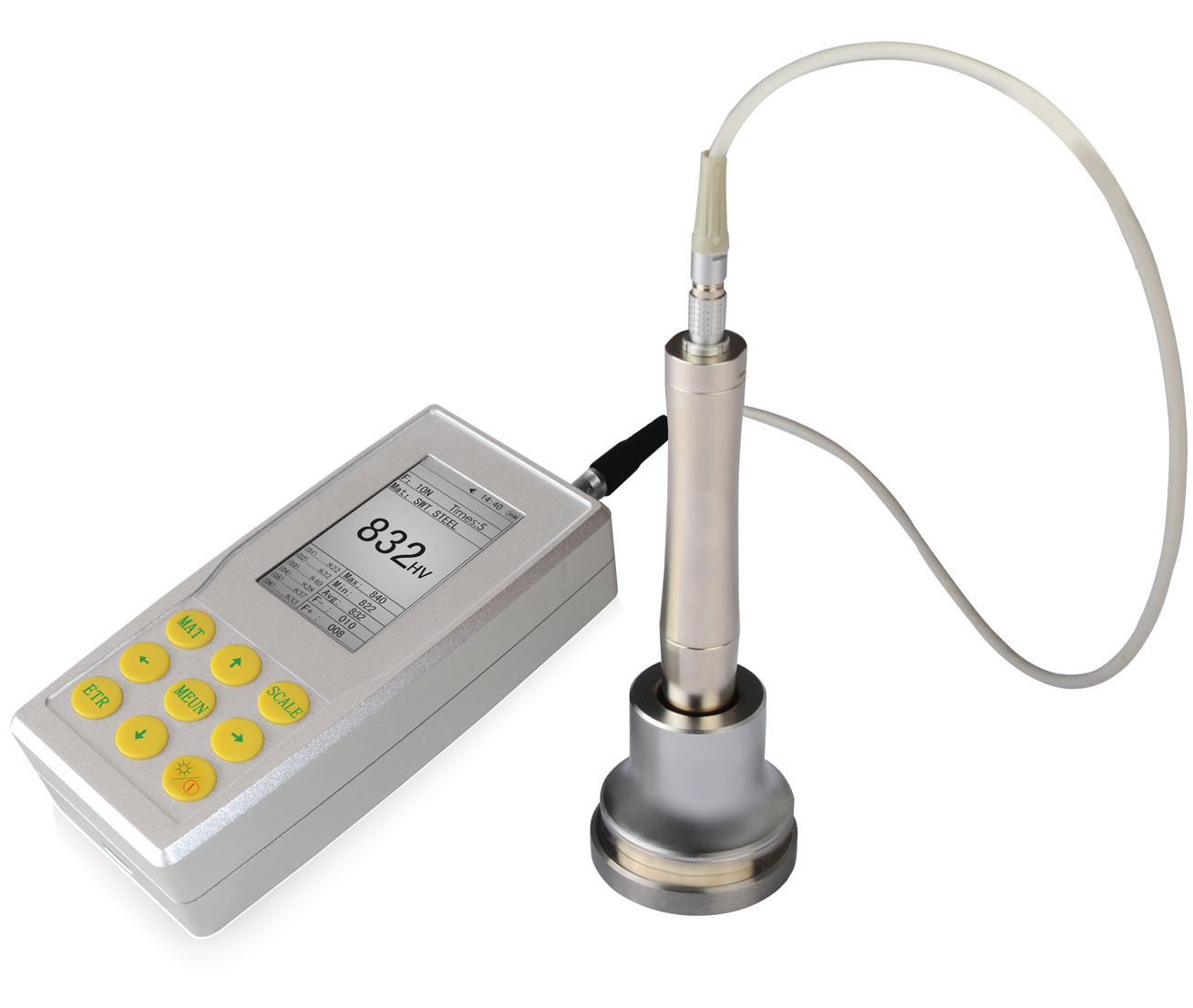

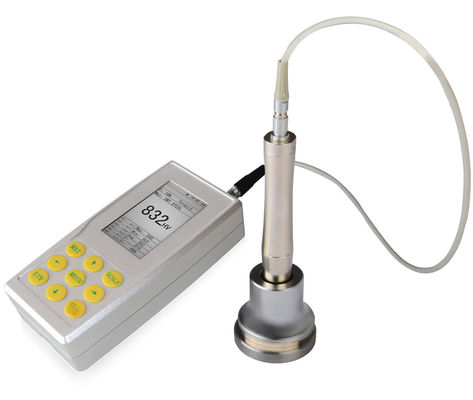

Ultraschall-Härteprüfer-Motorprobe:
Eigenschaften:
● Einführung der neuesten Ultraschallsensorik
● Genaue Härtewerte ohne Hilfsmittel
● Ausgezeichnete menschliche Konstruktion, leicht zu halten
● Schnelle und genaue Messung der Kanten und der festen Position der Probe
● Mikroabdrücke, die für die Probe nicht zerstörerisch sind
● Motorisierte Steuerung mit einer Taste, schnelle Messung
● Handschlagfehler durch manuelle Sonde beseitigen, höhere Genauigkeit und Wiederholbarkeit
● Geeigneter für dünne Stücke, die eine hohe Beschichtungsstärke aufweisen
Spezifikationen der motorisierten Sonde:
| Typ der Sonde |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
- Ich weiß nicht.2000 |
| Code # |
882-221 |
882 bis 311 |
882 bis 841 |
882 bis 51 |
882 bis 661 |
| Anmerkung |
Zusätzlich |
Zusätzlich |
Zusätzlich |
Zusätzlich |
Zusätzlich |
| Lastkraft |
3N |
5N |
8N |
10N |
20N |
| Durchmesser |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Länge |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Durchmesser der Schwingungsstange |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
| Min. Gewicht des Prüfmaterials |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Min. Dicke des Prüfmaterials |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Anwendungsbereich des tragbaren universellen Dynasonic-Härteprüfers:
● Messung der Härte von Flanschkante und Zahnradwurzelstempel, Form, Bleche, Oberflächenhärter und Zahnradrillen sowie des spitzen Teils;
● Messung der Härte von Achse, Dünnwandrohr und Behälter;
● Messung der Härte der Räder und des Turbinenrotors;
● Messung der Härte der Schnittklinge;
● Messung der Härte von Schweißteilen;
● Messung einer bestimmten Blende Tiefe tiefe Einbuchtung, konvexe Markierung größerer Radian, unregelmäßige Ebene;
● Messung der Härte der meisten Eisenmetalle, Nichteisenmetalle und anderer Legierungen in der Industrieproduktion.
