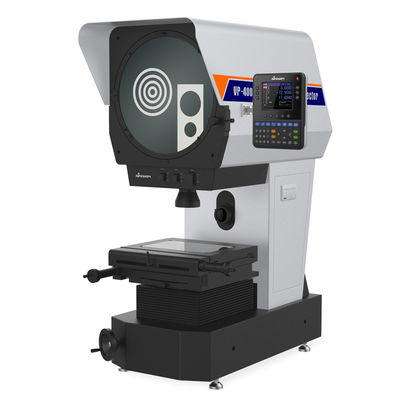

Ø400mm Digitales Vertikalprofilprojektor VP400-2010
Eigenschaften:
● Das Hebesystem verwendet Kreuzrollenführungen und einen Präzisionsschraubenantrieb, wodurch der Hebeantrieb komfortabler und stabiler wird;
● Beschichtungsverfahrensreflektor, klareres Bild und großer Staubschutz;
● Einstellbare Kontur- und Oberflächenbeleuchtung, um den Anforderungen verschiedener Werkstücke gerecht zu werden;
● Importierte Hochlicht- und lange Lebensdauer LED-Beleuchtung, um den Präzisionsmessbedarf zu gewährleisten;
● Hochauflösendes optisches System mit klarem Bild und Vergrößerungsfehler von weniger als 0,08%;
● Leistungsstarkes Bi-Axial-Lüfterkühlsystem, erhöht die Lebensdauer erheblich;
● Leistungsstarkes und farbenfrohes DRO DP400, realisierte schnelle und genaue 2D-Messung;
● Eingebauter Mini-Drucker, kann Daten drucken und speichern;
● Mit Standard 10X Objektiv, optional 5X, 20X, 50X Objektiv, Drehtisch, Fußschalter, Klemme usw.
Spezifikation:
| Ware |
Ø400mm Digitales Vertikalprofilprojektor |
| Umgekehrtes Bild |
VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Direktes Bild |
VP400-2010Z(#511-410Z) |
VP400-2515Z(#511-420Z) |
| Metallbühnengröße |
308x408mm |
308x408mm |
| Glasbühnengröße |
198x306mm |
198x306mm |
| Bühnenverfahrweg |
200x100mm |
250x150mm |
| Produktabmessung (L×B×H) |
1003x617x1309mm |
1003x617x1309mm |
| Verpackungsabmessung (L×B×H) |
1200x800x1580mm |
1200x800x1580mm |
| Fokussierung |
100mm |
| Genauigkeit |
≤3+L/200(um) |
| Auflösung |
0,0005mm |
| Lastgewicht |
10 kg |
| Bildschirm |
Durchmesser: φ412mm, Messbereich ≥ Ø400 |
| Drehwinkel 0~360° ; Auflösung: 1 oder 0,01°, Genauigkeit 6 |
| Digitalanzeige |
DP400 (510-340) Multifunktionale farbige LCD-Digitalanzeige |
| Beleuchtung |
Konturbeleuchtung: 3,2 V/10 W LED
Oberflächenbeleuchtung: 3,2 V/10 W LED
|
| Arbeitsumgebung |
Temperatur 20℃±5℃, Luftfeuchtigkeit 40％－70％RH |
| Stromversorgung |
AC110V/60Hz; 220V/50Hz, 150W |
| Brutto-/Nettogewicht |
280/230 kg |
280/230 kg |
Farb-Bildschirm Multifunktions-Digitalanzeige DP400
Eigenschaften:
● 5,6〃Farbbildschirm und versiegelte Silikon-Touch-Taste, mit vollständigen Informationen, benutzerfreundlicher Bedienung, langer Lebensdauer;
● Speichern Sie 100 permanente Bildelemente, können Sie das aktuelle Datum einstellen und speichern;
● Multifunktionsmessung: Punkt, Linie, Kreis, Winkel, Abstand, rechteckig, Schraubengewinde, Ellipse, Schlitz, Rundung, Voreinstellung, Konstruktion usw.;
● Zählfunktion in direkter oder entgegengesetzter Richtung, 1/2-Wert, Mittelpunkt, Berechtigungsfunktion, Aufruffunktion, REC(Aufzeichnungs-)Funktion und Zyklusmessung;
● Abschnitts- und lineare Kompensation sind für 3-Achsen verfügbar, um die Messgenauigkeit zu gewährleisten;
● Kann Fußschalter, Drucker, optische Kantenerkennung und andere Hilfsmesswerkzeuge anschließen;
● Mit Polar- und Koordinatensystem und kann Millimeter und Zoll anzeigen und kann leicht verschoben werden;
● Mit unabhängiger Passwortberechtigungsfunktion, um die Möglichkeit einer Datenabweichung durch falsche Bedienung zu verhindern, kann es auch die ursprüngliche Einstellung durch Passwortberechtigung ändern;
● Unterstützung mehrerer Sprachen: Chinesisch, Englisch und andere Sprachen.
Spezifikation:
| Modell |
DP400 |
| Code# |
510-340 |
| Sprache |
Vereinfachtes Chinesisch, Kompliziertes Chinesisch, Portugiesisch, Deutsch und Englisch usw. |
| LCD-Bildschirmgröße |
115mm×85mm |
| LCD-Bildschirmauflösung |
640*480 |
| Digitaler Anzeigebereich |
8 Ziffern (mit Dezimalpunkt) |
| Anzeigeachse |
3-Achsen (X, Y, Z/Q) |
| Z/Q-Anzeigemodell |
Länge oder Winkel |
| Winkelanzeigemodell |
Grad, Minuten und Sekunden oder Grad |
| Linearmaßstabssignal |
TTL-Rechteckwelle oder AC-Sinuswelle mit zwei 90 ° Phasenwinkeldifferenz, Antriebskapazität größer als 10MA |
| Linearmaßstabsauflösung |
0,1 um, 0,2 um, 0,5 um, 1 um, 2 um, 5 um |
| Baudrate |
4800,9600,14400,19200,38400,57600 |
| Datenausgabeanschluss |
RS232, DB-9-Parent-Schnittstelle |
| Bedientastatur |
Versiegelte Silikon-Touch-Tastatur |
| Erweiterungsanschluss |
Fußschalter, Drucker, optischer Kantensucher usw. |
| Eingangsspannung |
AC90V-240V, 15W |
| Betriebsumgebung |
Arbeitstemperatur: 0 ℃～40 ℃；Lagertemperatur: -10 ℃～60℃；Relative Luftfeuchtigkeit:<90%RH |
