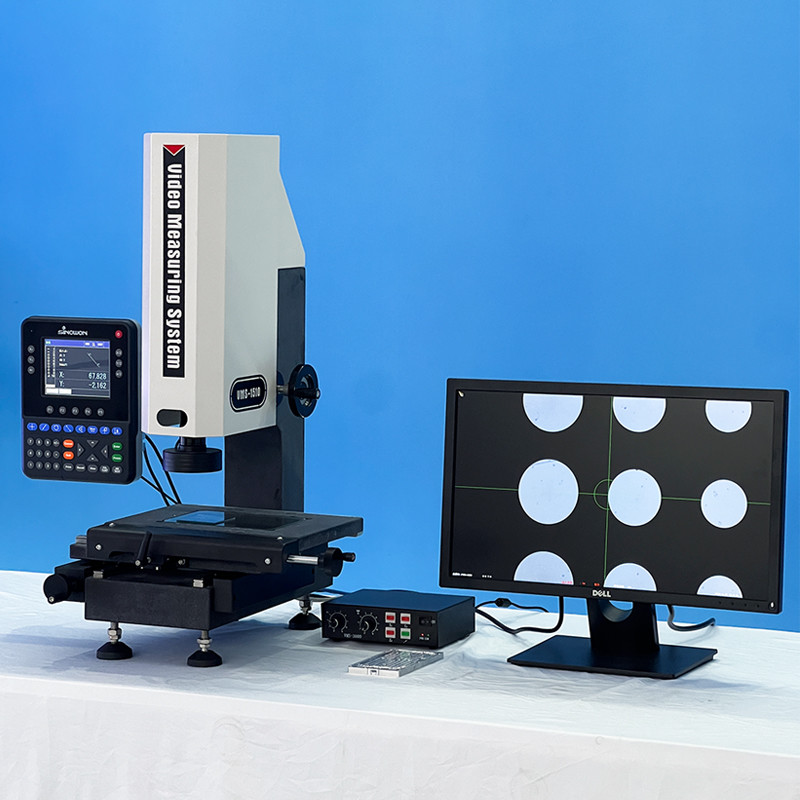

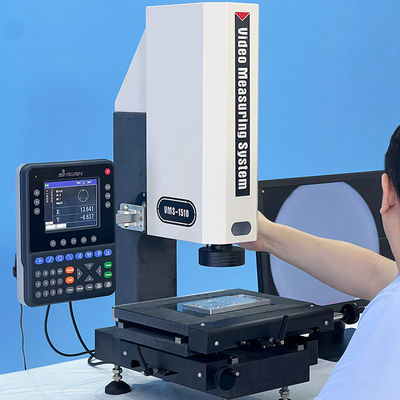

Video-Messprojektor VMP-1510
Produktmerkmale:
l Verwendet Granitsteinbasis und -säule, um die Stabilität und Präzision der Maschine zu gewährleisten;
l Verwendet zahnlose polierte Stange und Schnellverriegelungsvorrichtung, um sicherzustellen, dass der Rücklauffehler des Tisches innerhalb von 2 um liegt;
l Verwendet hochpräzisen Instrumenten-Glasmaßstab und Präzisionstisch, um sicherzustellen, dass die E1-Genauigkeit der Maschine innerhalb von ≤2,5+L/200um liegt;
l Verwendet Zoomobjektiv und hochauflösende digitale Farbkamera, um eine klare Bildqualität ohne Verzerrung zu gewährleisten;
l Verwendet LED-Kaltflächenlichtquelle und untere LED-Parallelichtquelle als Projektorbeleuchtung;
l Verwendet LED-Kaltflächenlichtquelle und untere LED-Parallelichtquelle als Projektorbeleuchtung;
l Verwendet, um die geeignete Farbe der Fadenkreuzlinie anzupassen, um die Messpunkte anzuvisieren;
l Verwendet hochwertige digitale Farb-Messwertanzeige DP400 mit Multifunktion als Datenverarbeitungssystem.
Technische Daten:
| Artikel |
VideoMessprojektor |
| Modell |
VMP-1510 |
| Code# |
525-020P |
| Granitbühne |
(310*220) mm |
| Glasbühne |
(179,5*129,5) mm |
| X/Y-Achsenweg |
(150*100) mm |
| Z-Achsenweg |
Hochpräzise Linearführung, effektiver Weg 100 mm |
| X/Y-Linearmaßstäbe |
Auflösung: 0,5 um |
| Instrumentenbasis und -säule |
Hochpräziser Granitstein |
| Messgenauigkeit* |
E1x, y: 2,5+L/200um |
| E2xy: 4+L/200um |
| Wiederholgenauigkeit |
2 um |
| Beleuchtungssystem |
LED-Kaltflächenlicht |
| Unteres LED-Parallelicht |
| Optionales Koaxiallicht |
| HDMI-Kamera |
1/3" 2MPixel hochauflösende Kamera: 1920*1080@30fps |
| Video-Vergrößerung |
6,5-fach hochauflösendes Zoomobjektiv mit optischer Vergrößerung: 0,7X~4,5X, |
| Video-Vergrößerung: 26X~172X (21,5'-Monitor) |
| Kabellose Maus |
Wird verwendet, um die geeignete Farbe der Fadenkreuzlinie anzupassen, um die Messpunkte anzuvisieren |
| HDMI-LCD-Monitor |
21” HDMI-LCD-Monitor |
| Messdatenverarbeitung |
Digitale Messwertanzeige DP400 mit mehrsprachigem Englisch, traditionellem Chinesisch, optionalen anderen Sprachversionen |
| Stromversorgung |
AC220V/50Hz; 110V/60Hz |
| Abmessungen (BxTxH) |
(462*401*725) mm |
| Brutto-/Nettogewicht |
60/48 kg |
Multifunktionale digitale Messwertanzeige des Video-Messprojektors DP400
Merkmale:
Ø 5,6〃Farbbildschirm und versiegelte Silikon-Touch-Taste, mit vollständigen Informationen, benutzerfreundlicher Bedienung, langer Lebensdauer;
Ø Speichern Sie 100 permanente Bildelemente, können Sie das aktuelle Datum einstellen und speichern;
Ø Multifunktionsmessung: Punkt, Linie, Kreis, Winkel, Abstand, rechteckig, Schraubengewinde, Ellipse, Schlitz, Rundung, Voreinstellung, Konstruktion usw.;
Ø Vorwärts- oder Rückwärtszählfunktion, 1/2-Wert, Mittelpunkt, Berechtigungsfunktion, Aufruffunktion, REC (Aufnahme)-Funktion und Zyklusmessung;
Ø Abschnitts- und lineare Kompensation sind für 3-Achsen verfügbar, um die Messgenauigkeit zu gewährleisten;
Ø Kann Fußschalter, Drucker, optische Kantenerkennung und andere zusätzliche Messwerkzeuge anschließen;
Ø Mit Polar- und Koordinatensystem und kann Millimeter und Zoll anzeigen und kann leicht verschoben werden;
Ø Mit unabhängiger Passwortberechtigungsfunktion, um die Möglichkeit einer Datenabweichung durch falsche Bedienung zu verhindern, kann es auch die ursprüngliche Einstellung durch Passwortberechtigung ändern;
Ø Unterstützung mehrerer Sprachen: Chinesisch, Englisch und andere Sprachen.
Multifunktionale digitale Messwertanzeige Spezifikation:
| Artikel |
Multifunktionale digitale Messwertanzeige des Video-Messprojektors |
| Modell |
DP400 |
| Code# |
510-340 |
| Sprache |
Chinesisch, Portugiesisch, Deutsch und Englisch usw. |
| LCD-Bildschirmgröße |
115 mm×85 mm |
| LCD-Bildschirmauflösung |
640*480 |
| Digitaler Anzeigebereich |
8 Ziffern (mit Dezimalpunkt) |
| Anzeigeachse |
3-Achsen (X,Y,Z/Q) |
| Z/Q-Anzeigemodell |
Länge oder Winkel |
| Winkelanzeigemodell |
Grad, Minuten und Sekunden oder Grad |
| Signal der Linearmaßstäbe |
TTL-Rechteckwelle oder AC-Sinuswelle mit einem 90 ° Phasenwinkeldifferenz,
Treibfähigkeit größer als 10 mA
|
| Linearmaßstab-Auflösung |
0,1 um, 0,2 um, 0,5 um, 1 um, 2 um, 5 um |
| Baudrate |
4800,9600,14400,19200,38400,57600 |
| Datenausgabeanschluss |
RS232, DB-9-Buchsenschnittstelle |
| Bedientastatur |
Versiegelte Silikon-Touch-Tastatur |
| Erweiterungsanschluss |
Fußschalter, Drucker, optischer Kantensucher usw. |
| Eingangsspannung |
AC90V-240V,15W |
