Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30

1 Satz
MOQ
Can be discussed
Preis

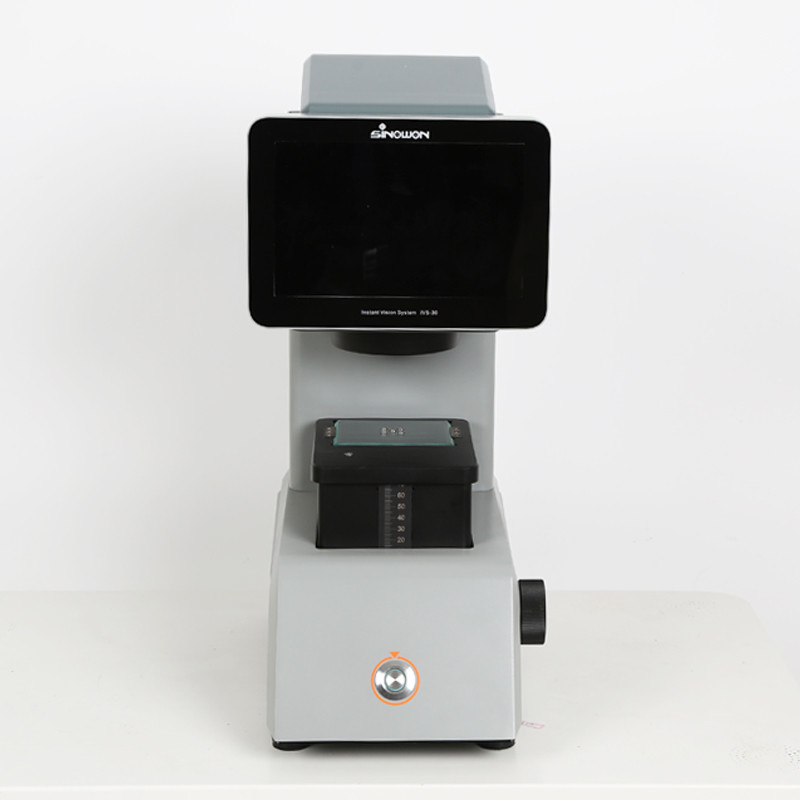

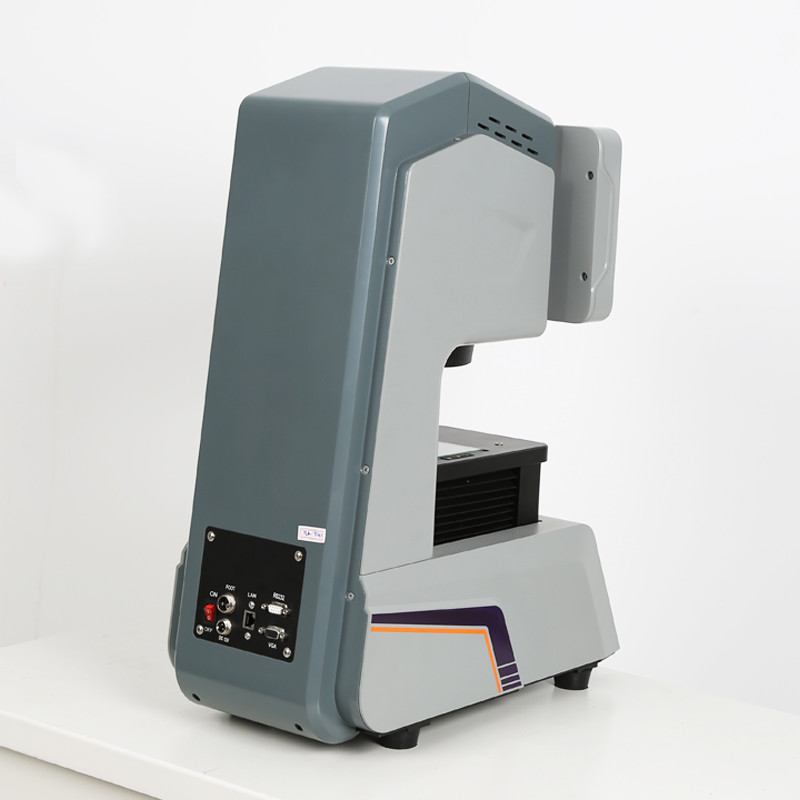

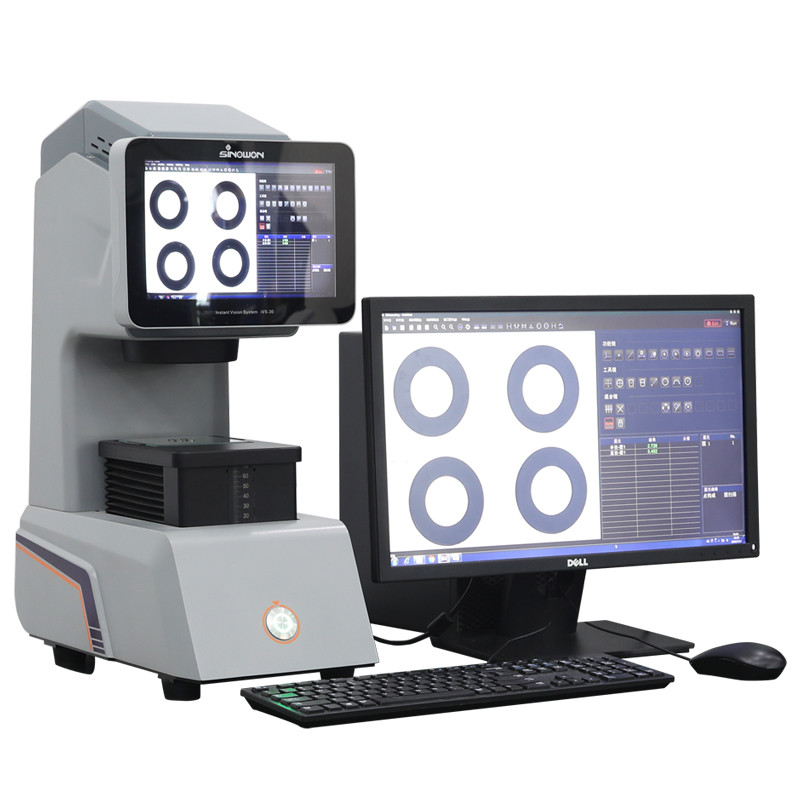

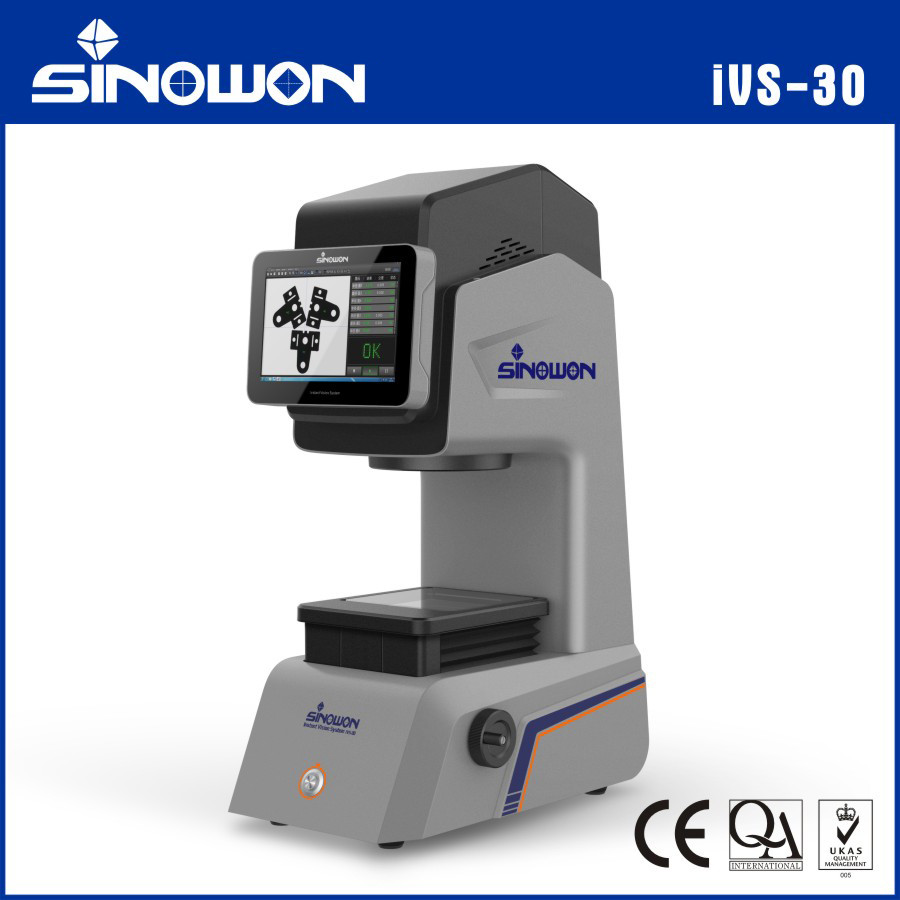

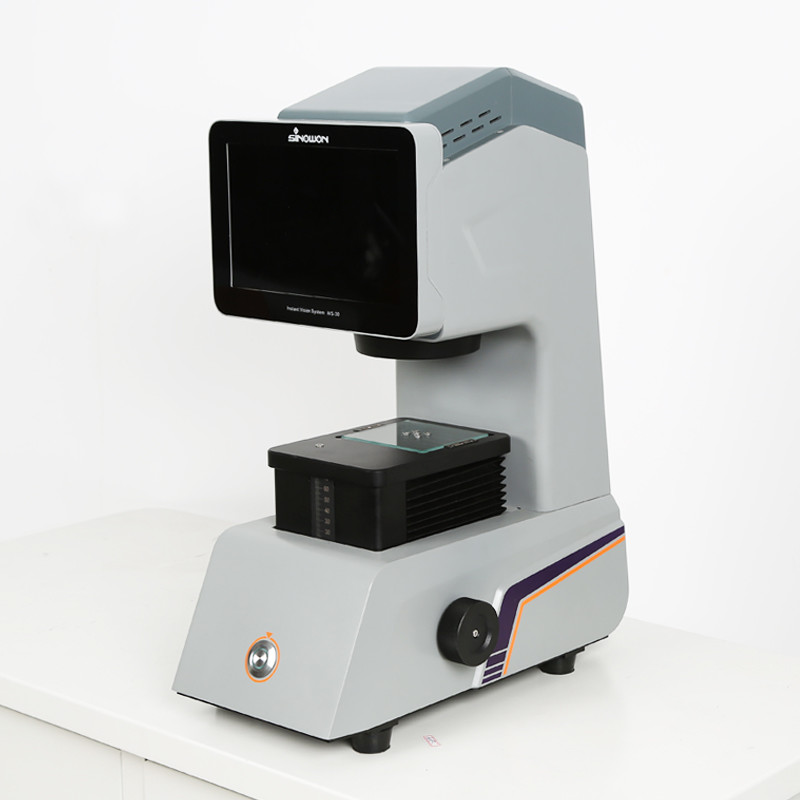

Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30
Eigenschaften Galerie Produkt-Beschreibung Plaudern Sie Jetzt
Eigenschaften
Technische Daten
Code #: 500-030
Linsen: 0.3X Doppeltelezentrische Linse
Arbeitsabstand: 110 Millimeter
Weites Feld: Ø 30 mm ((28x24)
Messgenauigkeit: ±2um
Wiederholbarkeitsgenauigkeit: ±1um
Kamera: 2/3'' 5 Millionen Pixel B/W Kamera (Ethernet)
Messmenge: Max, du bist ein guter Mann.99
Testzeit: < 5S (weniger als 100 Prüfungen)
Hervorheben:

Präzisions-Instant Vision-Messsystem

,

Instant Vision Measurement System Freundliche Bedienung

Grundinformation
Herkunftsort: Jiangmen, China
Markenname: SINOWON
Zertifizierung: CE/ROHS
Modellnummer: IVS-30
Zahlung und Versand AGB
Verpackung Informationen: mit einer Breite von nicht mehr als 20 mm
Lieferzeit: 30 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat
Produkt-Beschreibung

Instant Vision Measurement System IVS-30 ist ein System zur Messung der Instant Vision.

Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 0



1Anwendung des Produkts:



Es wird weit verbreitet in der schnellen Chargemessung von Präzisionsschrauben, Präzisionsfedern, Zahnrädern, Handygehäuse, Handyglas, Präzisionsmetallteile und anderen Teilen in kleiner Größe verwendet.



2. Merkmale des Produktsc:



Hohe Genauigkeit und hervorragende Wiederholgenauigkeit

● Hohe Schärfentiefe, geringe Verzerrung, doppelte Telezentrische Linse, keine Wiederholung des Fokus.

● Die Software verarbeitet das Bild mittels Subpixel-Kantenerkennung und automatischer Entfernung von Störungen und Ausreißerzahlen sowie der am wenigsten quadratischen Methode, um die Genauigkeit zu gewährleisten.



Freundschaftlicher Betrieb

● Automatische Positions- und Orientierungskorrektur, automatische Erkennung und Messung basierend auf der aufgezeichneten Form der Probe, Messung mit einem Knopfdruck.



Effiziente Chargemessung

● Automatische Identifizierung mehrerer Bauteile, Prüfkomponenten und automatische Messung nach Erfüllung der Anforderungen für die Chargemessung.

● Ganzes Bild, keine Bewegung der Arbeitsbühne erforderlich, hohe Effizienz und hohe Genauigkeit.

● Verbessern Sie die Effizienz, sparen Sie Arbeitskosten und vermeiden Sie Fehler des Betreibers.



Qualitätskontrolle und statistische Prozesskontrolle (Zusammenfassung der Merkmale der Produkte)

● Automatische Speicherung und Ausgabe von Messwerten und einfache Anwendung der Prüfdaten.



2.1 Perfekte Genauigkeit

Wiederherstellen der ursprünglichen Dimension mit hoher Genauigkeit

● Doppeltelezentrische Linse und hohe Schärfentiefe ermöglichen einen Höhenunterschied in der Probe, Abschnitte mit Neigung oder Krümmung und andere schwierige Messelemente.Und eine geringe Verzerrung ohne sich Sorgen um Probenplatzierung und verschwommenen Fokus machen zu müssen, und die ursprüngliche Dimension mit hoher Genauigkeit wiederherstellen.



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 1

Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 2



● Niedrig verzerrte Linse, klares Bild, keine Verzerrungen, beseitigt Messfehler.

● Software mit Sub-Pixel (Sub-Pixel), Regressionsalgorithmus der Mindestquadratmethode und hoher Video-Kompensation zur Gewährleistung der Genauigkeit.



2.2 Effiziente Chargemessung

● Es dauert nur 2~5 Sekunden, um Dutzende von Positionen zu messen, 99 Messungen können gleichzeitig innerhalb des Messbereichs durchgeführt werden,es verkürzt die Messzeit erheblich und verbessert die Messleistung.



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 3

Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 4

2.2.1 Platzierung des Werkstücks: Keine Anforderung an Ort und Befestigung, überall im effektiven Bereich der Linse.



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 5

2.2.2 Positionierung des Werkstücks·Automatische Positions- und Orientierungskorrektur, automatisch erkannt und gemessen anhand der aufgezeichneten Form der Probe.



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 6

2.2.3 Fokussierung des WerkstücksDoppeltelezentrische Linse, lange Arbeitsdistanz, Höhenunterschiede zulässig;



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 7

2.2.4 Werkstückmessung: Das gesamte Bild verkürzt die Zeit des Importprogramms, der Bewegung von Arbeitstisch und Objektiv.



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 8

2.2.5 Chargemessung·Die Software dient zur automatischen Speicherung der Form der Probe, zur automatischen Positionierung, zur Orientierungserkennung und zur Bestimmung der Koordinaten des Ursprungs bei wiederholten Messungen.

● Es dauert nur Sekunden, um Dutzende von Positionen zu messen, 99 Messungen können gleichzeitig innerhalb des Messbereichs durchgeführt werden.

● Gleichzeitige Messungen mit mehreren identischen Proben innerhalb der Perspektive können durchgeführt werden.



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 9



2.3In vollem UmfangIch...Magie

Keine Notwendigkeit zur Bewegung der Arbeitsstufe, effiziente und hohe Genauigkeit

2.3.1Traditionelle Messgeräte haben ein schmales Sichtfeld, können nur eine Position pro Mal testen, und es ist erforderlich, die Arbeitsstufe und die Position der Probe vor der Messung zu bewegen.

2.3.2 Herkömmliche Messgeräte mit wiederholbaren Schritten, deren Bedienung zeitaufwändiger und komplexer ist.

2.3.3 Bei herkömmlichen Messgeräten muss die Genauigkeit der unterstützenden Hardware berücksichtigt werden, wie z. B. lineare Waagen, die Genauigkeit der Montage des Arbeitsstadiums usw.

Es kann das Bild insgesamt innerhalb des maximalen Messbereichs, Messung von mehreren Größen kann auf einmal abgeschlossen werden, die Effizienz erheblich zu verbessern, Zeit und Kosten der Produktion zu sparen.Sie erfüllt die Kundenidee "ohne Mosaik"., das Gesamtbild".



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 10



2.4 Freundschaftliche Operation, geringe Kosten.

Hohe Effizienz, Einsparung von Arbeitskosten, Vermeidung von Fehlern des Bedieners.

2.4.1 Keine Anforderungen an Leuchten, Standort, Korrektur, Fokussierung, Beleuchtung, Laufsteuerung, automatische Messung innerhalb des maximalen Messfelds, erhebliche Verbesserung der Effizienz.



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 11



2.4.2 Jeder kann bedienen, allgemeine Arbeiter können die Anforderungen erfüllen, hohe Effizienz, Arbeitskosten sparen.





2.5 Effektives Beseitigen von Fehlern des Bedieners

Vermeiden Sie die betriebenen Methoden, das Platzieren von Proben, die Messfolge, beseitigen Sie den Fehler des Bedieners effizient.



Elemente menschlichen Fehlers AndereMAusgleichIch...Instrumente

Instant Vision Measuring System (System zur Messung der Instant Vision)

(Menschenfehler beseitigen)

Messung

Methode

Der Bediener ist nicht mit der Software und der Maschine vertraut Speicher und Speicherung der Messmethode, Punktposition und Prüfrichtung, automatisches Laufen, effiziente Beseitigung von Bedienfehlern
Veränderungen der Emotionen der Bediener verursachen eine Abweichung der Genauigkeit und Stabilität. Automatische & Mechanisierung, Fehler des Bedieners beseitigen
Kurze Arbeitsdistanz und Schärfentiefe, wiederholtes Fokussieren verursacht Fehleinschätzung und mechanische Toleranz Hohe DOF-Doppeltelezentrische Linse, lange Arbeitsdistanz, Höhenunterschied, keine Wiederholung des Fokussierungsprozesses
Unterschiedliche Bediener, unterschiedliche Verhaltensweisen und Fokusklarheit, Punktwahl, Beleuchtungsstärke, unterschiedliche Ergebnisse Automatische Erinnerung an Beleuchtung, Messmodus, Punktwahlmodus.

Muster

Platzierung

Verschiedene Positionen und Richtungen ohne Befestigung und zufällig platziert
Befestigungsverschiebung, Punkt Lage wird zu Koordinaten Ursprungsfehler führen Automatische Anpassung von Position und Richtung und genaue Messung
Punktposition und gemessene Elemente sind nicht in Abfolge Automatische und Mechanisierung



2.6Einfache Anwendung

2.6.1 Die gemessenen Werte werden automatisch in WORD-, EXCEL- und TXT-Dokumente sowie in SPC-Statistiken und -Analysen erfasst und ausgeführt, wodurch die Anwendung der Prüfdaten erleichtert wird.

2.6.2 Er kann Toleranzen festlegen, wenn die Messung die Toleranz überschreitet, verfügt er über einen automatischen Alarm und erstellt automatisch SPC-Statistiken und Analysen und liefert die Berichte.



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 12



2.7Unterstützung für Reverse Engineering:

Importierte DXF-Dateien durch Software können gemessen, Grafik und Daten können auch aus der Software für DXF-Dateien für andere Anwendungen exportiert werden.





3. Spezifikationen:



Modell iVS-30 iVS-60 iVS-80 iVS-160
Code # 500-030 500 bis 060 500 bis 080 500 bis 160
Linsen 0.3X Doppeltelezentrische Linse 0.17X Doppel Telezentrische Linse 0.088X Doppel Telezentrische Linse 0.088X Doppel Telezentrische Linse
Arbeitsdistanz 110 mm 110 mm 120 mm 390 mm
Weites Feld Ø 30 mm ((28x24) Ø 60 mm ((56x50) Ø116mm(94x76) Ø229,6 mm ((146,7x110)
Messgenauigkeit ±2m ±3m ±4um ±7um
Wiederholbarkeitsgenauigkeit ±1m ±2m ±2m ±5um
Kamera 2/3 5 Millionen Pixel B/W Kamera (Ethernet)
Erleuchtung Digitale Bedienelemente, automatischer Speicher
Telezentrische grüne LED Konturbeleuchtung
Ringweiße LED-Beleuchtung
PC-System I5 Intel-Prozessor
Monitore Eingebettete 10,4 Zoll LCD-Monitor ((1920 * 1080)
Außen 21,5 Zoll LCD-Monitor
Messsoftware Ich messen 6.0
Messmenge Max, du bist ein guter Mann.99
Testzeit < 5S (weniger als 100 Prüfungen)
Ausgangsdaten Testdaten, Berichte, Ermittlung der Ergebnisse (OK, NG, WAIT) usw.
Funktion 2D-Messungen: Punkte, Linien, Kreise, Bögen, Winkel, Entfernung, Oval, O-Ringe, Rillen, Rechteck, Parallelismus
Hilfsfunktion Kreuzung, Parallel, senkrecht, Tangent, Querschnitt.
Geometrische Toleranzen Abmessungstoleranzen und Positionstoleranzen, Toleranzen für Form und Position (Konzentrizität der Punktposition, Geradheit, Parallelität, Rundheit, Geradheit, Profil usw.)
Messmodus Manuelle / Automatisierung
Verwaltung und Kontrolle der Zusammenfassungsdaten
CAD-Daten Eingabe / Ausgabe
Stromversorgung AC100~240V,50~60Hz



Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 13Präzisions-Instant-Vision-Messsystem Freundschaftliche Bedienung IVS-30 14
