Name: Halbautomatische Messmaschine mit hoher Präzision, CE- und ROHS-zertifiziert
Brand: Hoyamo and Sinowon Inc
SKU: IMS-2515C
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Code #: 521-320F

Marmorarbeitsbank: (408*308) mm

Glasarbeitsbank: (306*198) mm

Fahrt auf der Achse X/Y: (250*150) mm

Z-Achse Reisen: Wirkungsgrad 200 mm

X/Y/Z-Ausschnitte: 0.5m

Stützpfeiler und Stehpfeiler: Granit mit hoher Präzision

XY-Axis Messgenauigkeit: ≤ 2,5+L/200 ((um)

Zais Messgenauigkeit: ≤ 5+L/200 ((um)

Genauigkeit der Repartition: 2um

Messsoftware: iMessung

Maß (WxDxH): (1030*780*1260) mm

Nettogewicht: 175 kg

Hervorheben:

Halbautomatische Messmaschine zur Messung der Sicht mit hoher Präzision

ROHS Halbautomatische Bildmessmaschine

Grundinformation

Herkunftsort: Jiangmen, China

Markenname: SINOWON

Zertifizierung: CE/ROHS

Modellnummer: IMS-2515C

Dokument: D4 Sinowon iSemi Series Hig...a1.pdf

Zahlung und Versand AGB

Verpackung Informationen: mit einer Breite von nicht mehr als 20 mm

Lieferzeit: 15 Arbeitstage

Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat

Galerie

Halbautomatische Messmaschine mit hoher Präzision, CE- und ROHS-zertifiziert

Produkt-Beschreibung

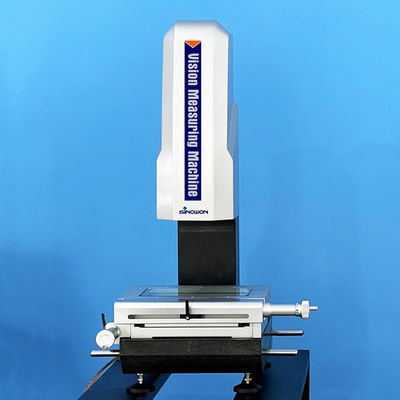

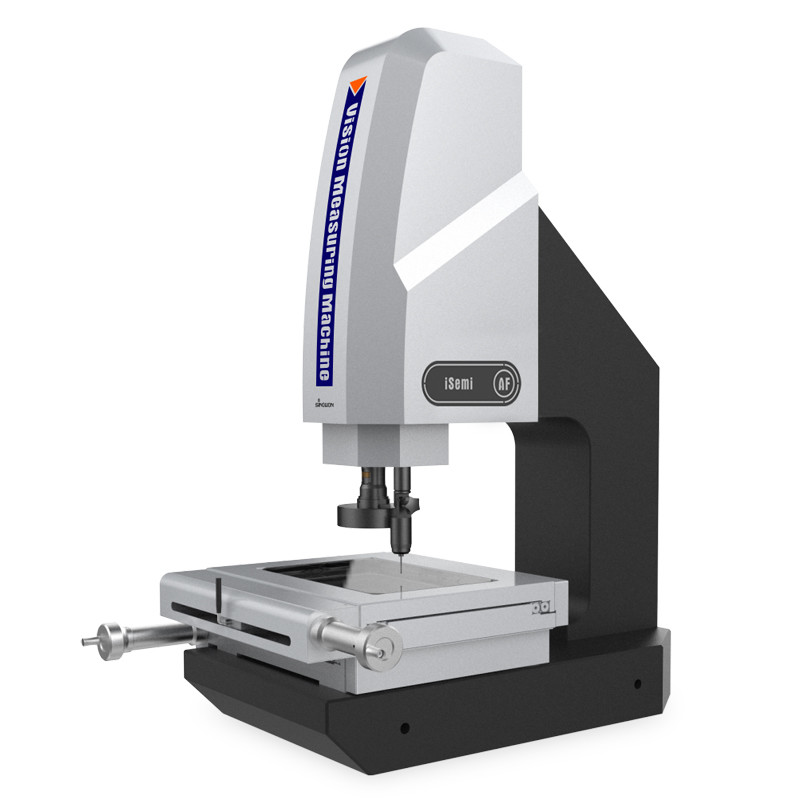

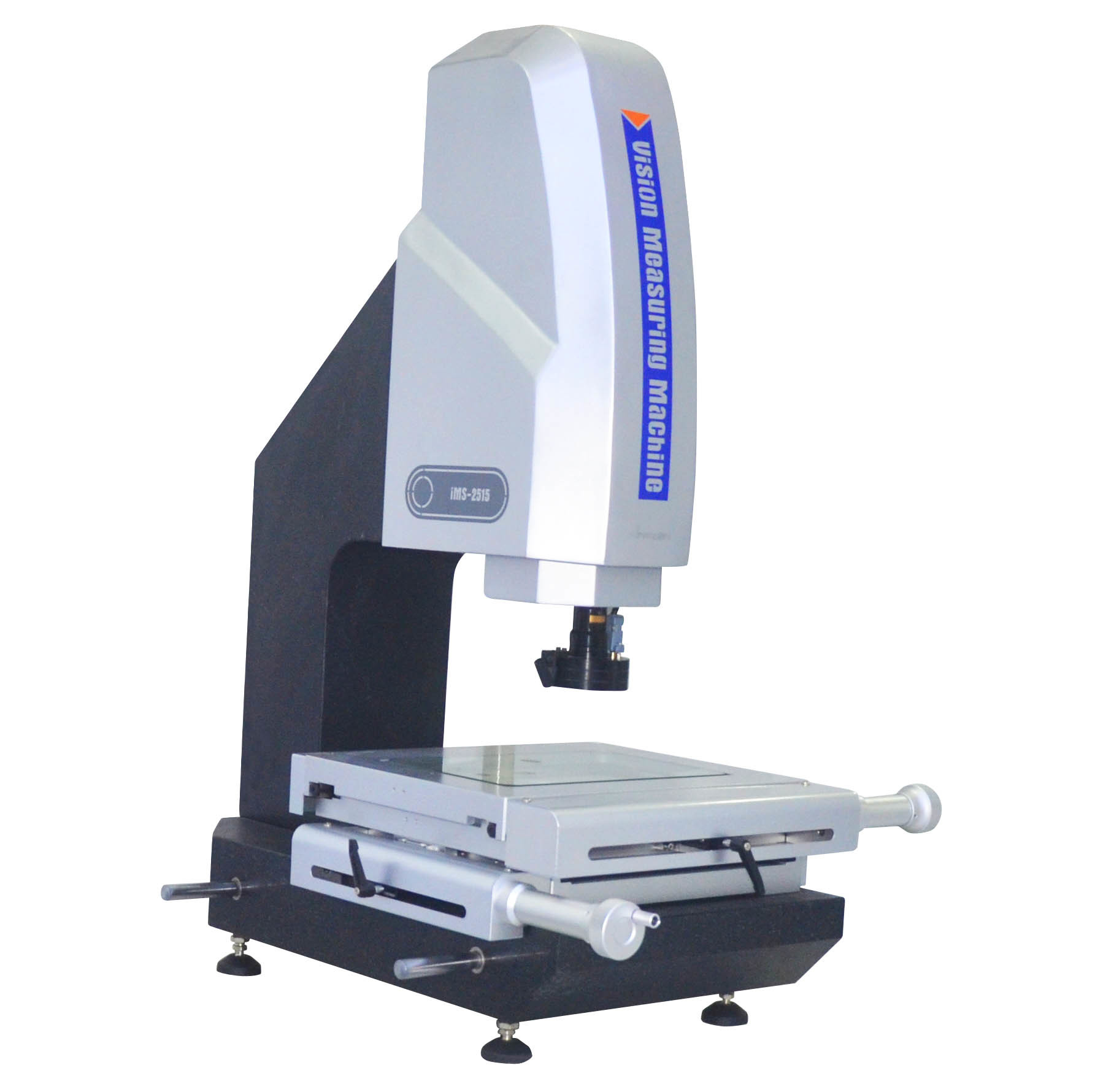

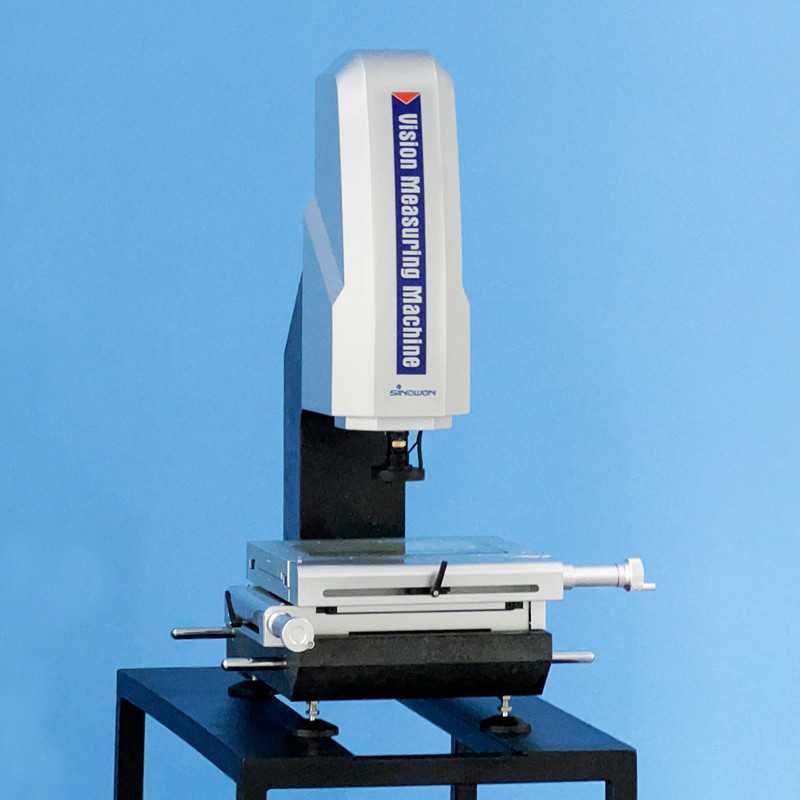

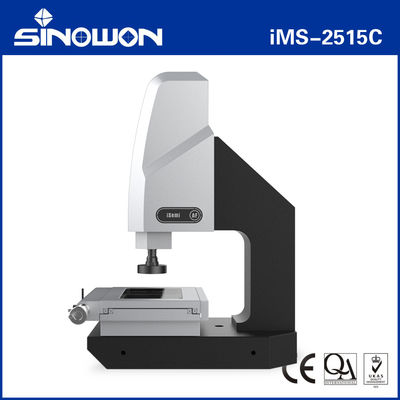

Halbautomatische Bildmessmaschine mit hoher Präzision iSemi Serie IMS-2515C

Halbautomatische Messmaschine mit hoher Präzision, CE- und ROHS-zertifiziert 0

Halbautomatische Messmaschine mit hoher Präzision, CE- und ROHS-zertifiziert 1

Maschine zur Messung der SichtProduktcharakteristik:

Einführung von hochgenauer Granitbasis und -säule, um die Stabilität und Präzision der Maschine zu gewährleisten;
Einführung einer hochpräzisen zahnlosen polierten Stange und einer schnellen Schließvorrichtung, um sicherzustellen, dass der Rückkehrfehler des Tisches innerhalb von 2um liegt;
Die Maschine ist mit einer hochenhellen optischen Lineale und einem hochenhellen Arbeitstisch ausgestattet, um die Genauigkeit der Maschine auf ≤ 2,5+L/200um zu gewährleisten.

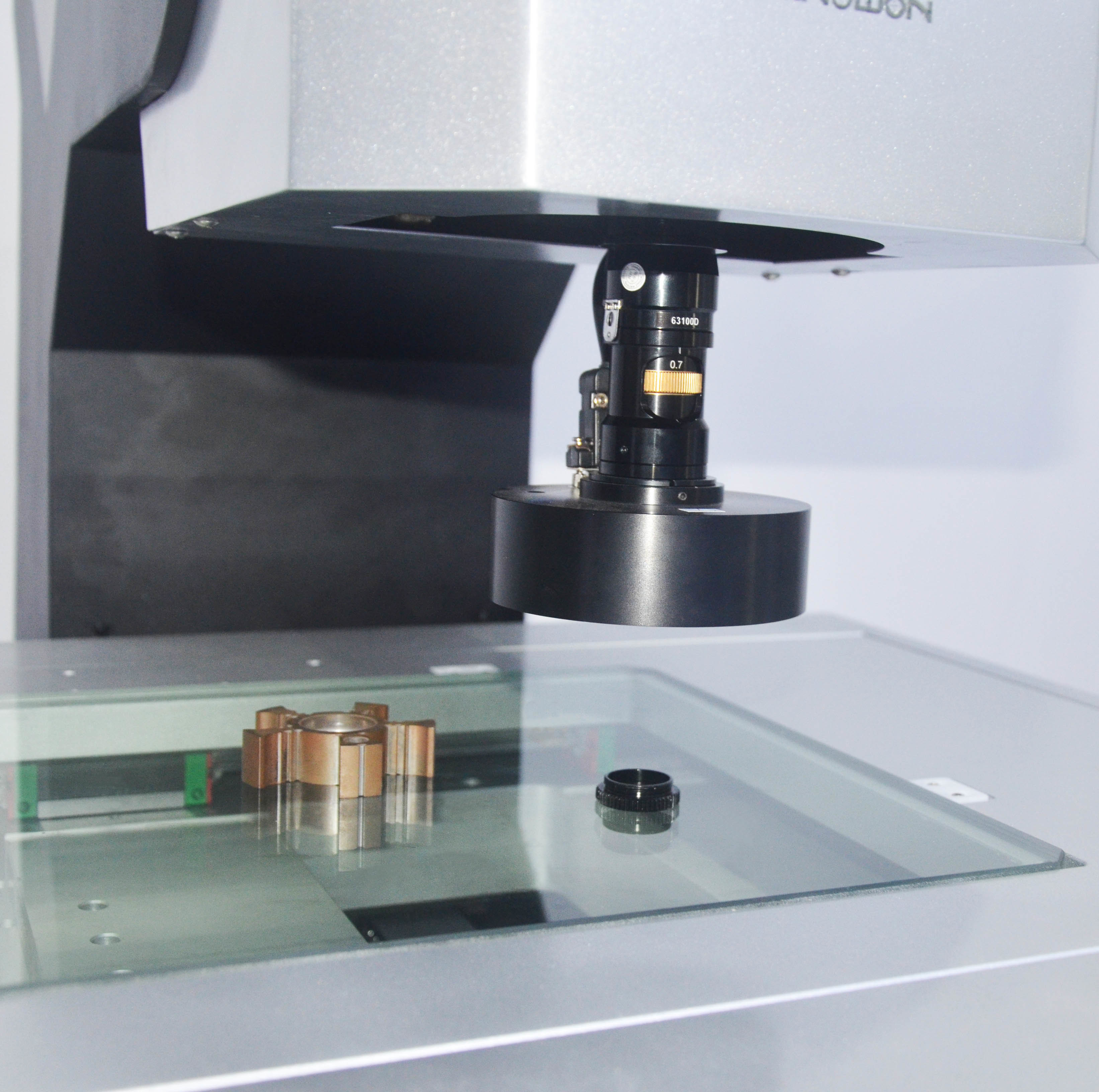

Einführung eines hochauflösenden Zoomobjektivs und einer hochauflösenden Farb-Digitalkamera, um eine klare Bildqualität ohne Verzerrung zu gewährleisten;
mit der programmbestützten Oberflächen-LED-Kaltbeleuchtung mit 4 Ringen und 8-Flächen-LED-Parallelbeleuchtung sowie einem eingebauten intelligenten Lichteinstellmodul,die Lichthelligkeit des Bereichs im 4-Ring 8-Bereich kann frei gesteuert werden;
Die Messsoftware iMeasuring Vision verbessert die Qualitätskontrolle auf ein neues Niveau.
Die Z-Achse verwendet hochpräzise lineare Führungen und ein Servomotorsteuerungssystem, um die automatische Fokussierung zu erreichen, menschliche Fokussierfehler zu beseitigen und die Messgenauigkeit und -stabilität zu verbessern.
Die Maschine kann mit einer optionalen Kontaktsonde und einer dreidimensionalen Messsoftware auf eine dreidimensionale Messmaschine aufgerüstet werden.

Maschine zur Messung der SichtTechnische SSpezifikationen:

Waren	Halbautomatische Messmaschine zur Messung der Sicht mit hoher PräzisioniSemi-Serie
Modell	IMS-2010C	IMS-2515C	IMS-3020C	IMS-4030C	IMS-5040C
Marmorarbeitsbank	(270*350) mm	(408*308) mm	(458*358) mm	(608*470) mm	(650*580) mm
Glasarbeitsbank	(142*242) mm	(306*198) mm	(356*248) mm	(456*348) mm	(540*440) mm
X/Y-Achse Fahrt	(200*100) mm	(250*150) mm	(300*200) mm	(400*300) mm	(500*400) mm
Z-Achsenfahrt	Lineare Führung mit hoher Präzision, effektive Fahrt 200 mm
Auflösung von X/Y/Z Aixs	0.5m
Sockel und Stehpfeiler	Granit mit hoher Präzision
Messgenauigkeit*	XY-Axis:≤2,5+L/200 ((um) ;Zais:≤5+L/200 ((um)
Genauigkeit der Repartition	2m
Beleuchtungssystem ((Software Anpassung)	Oberfläche 4 Ringe und 8 Zonen unendlich einstellbar LED-Kaltbeleuchtung
	Kontur-LED-Parallelbeleuchtung
	Optionales Koaxiallicht
Digitale Kamera	1/2.9"/1.6Mpixel hochauflösende Digitalkamera
Zoomobjektiv	6.5X hochauflösende elektronische Rückkopplungszoomlinse,optische Vergrößerung: 0,7X~4,5X; Videovergrößerung: 20X~129X
Messsoftware	iMessung
Betriebssystem	Unterstützung des Betriebssystems WIN 10/11-32/64
Sprache	Englisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Optional andere Sprachversionen
Arbeitsumfeld	Temperatur 20°C ± 2°C, Temperaturänderung < 1°C/Hr; Luftfeuchtigkeit 30%~80% RH; Vibration < 0,02 g, ≤ 15 Hz.
Stromversorgung	AC220V/50Hz; 110V/60Hz
Abmessung ((WxDxH)	(677552998) mm	(7906171000) mm	(8386671000) mm	(10028171043) mm	(11118671086) mm
Verpackungsgröße ((WxDxH))	(10307801260) mm	(10307801260) mm	(10307801260) mm	(113010001270) mm	(125010351460) mm
Bruttogewicht	220/150 kg	242/175Kg	275/185Kg	449/350 kg	550 bis 380 kg

Anmerkung:

"L" steht für die gemessene Länge in Millimetern, und die mechanische Genauigkeit der Z-Achse hängt stark von der Fokussiergenauigkeit und der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein annähernder Wert und hängt eng mit der Größe und Auflösung des Displays zusammen.

Die Kunden können wählen, ob sie je nach Bedarf eine 0,5X- oder 2X-Zusatzlinse hinzufügen, um eine Bildvergrößerung zu erreichen.

iMS-2010/5040 sind Arbeitsbänke aus Marmor, während iMS-2515/3020/4030 Arbeitsbänke aus Metall sind.

Beschreibung des Produktkonfigurationsmodells (Beispiel mit iMS-2515)

Sensorkonfiguration	2.5D	3D	2.5D	3D
Waren	2.5D-Visionsmessgerät	3D-Kontakt- und Sichtmessmaschine	2.5D Halbautomatische Bildmessmaschine	3D-halbautomatische Kontakt- und Sichtmessmaschine
Modell	Die in Absatz 1 genannten Angaben sind zu beachten.	iMS-2515B	iMS-2515C	iMS-2515D
Typ	Eine	B	C	D
Bedeutung	Optischer Zoom-Linsen-Sensor	Zoom-Objektiv-Sensor und Kontakt-Sonde-Sensor	Zoom-Objektiv-Sensor und Z-Achsen-Autofokus-Funktion	Zoom-Objektiv-Sensor, Kontaktsonde-Sensor und Funktion für den automatischen Fokus
Z-Achse Autofokus	Ohne	Ohne	Mit	Mit
Kontaktsonde	Ohne	Mit	Ohne	Mit
Software	iMessung2.1	iMessung3.1	iMessung2.2	iMessung3.2

Modelle und Spezifikationen von Messmaschinen für die manuelle Sicht:

Modell	Code #	Modell	Code #	Modell	Code #	Modell	Code #	Modell	Code #
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521 bis 120G	IMS-4030A	521 bis 120H	IMS-5040A	521 bis 120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521 bis 220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521 bis 320H	IMS-5040C	521 bis 320J
IMS-2010D	521 bis 420E	IMS-2515D	521-420F	IMS-3020D	521 bis 420G	IMS-4030D	521 bis 420H	IMS-5040D	521 bis 420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	- Ich weiß.	- Ich weiß.

Manuelle Messmaschine für die Messung der Sicht:

Reise in mm	Modell	X-Achsenfahrt mm	Y-Achse Fahrt mm	Z-Achse Standardfahrt mm	Z-Achse Maximale angepasste Fahrt mm
100x100x100	IMS-1010	100	100	100	- Ich weiß.
200 x 100 x 200	IMS-2010	200	100	200	300
250 x 150 x 200	IMS-2515	250	150	200	300
300 x 200 x 200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500 x 400 x 200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Weitere Reisevorgaben können je nach Kundenbedarf angepasst werden.

Maschine zur Messung der SichtStrukturentwürfe:

Halbautomatische Messmaschine mit hoher Präzision, CE- und ROHS-zertifiziert 2

Maschine zur Messung der SichtAnwendung in der Industrie:

Optische Messmaschine OMM, auch als Vision Measuring Machine und Berührungslose Messmaschine, Zweidimensionale Messmaschine, 2,5-dimensionale Messmaschine bekannt,Mit der Modernisierung der modernen Industrie hochpräzise und Mikro-FertigungsindustrieDie Messung von geometrischen Abmessungen und geometrischen Toleranzen wird unvermeidlich.

Optische Messmaschinen eignen sich für alle Anwendungsbereiche zur Koordinatenmessung und werden in Maschinen, Elektronik, Instrumenten, Hardware,Kunststoffe und andere Industriezweige. wie: Formen, Schrauben, Metalle, Zubehör, Gummi, PCB-Boards, Federn, Hardware, Elektronik, Kunststoffe, Luftfahrt, Luftfahrt usw. überwindet es die Mängel traditioneller Vernier-Klemmen,Mikrometer, und Profilprojektoren, die eine hochpräzise, hocheffiziente und zuverlässige Messmaschine sind, die optische, mechanische, elektronische und computergestützte Bildverarbeitungstechnologien integriert.

Nach der Erfassung der Bilder durch das CCD-Kamerasystem und deren Verarbeitung durch Computer- und Softwaralgorithmen, wird das zu messende Objekt durch das optische Vergrößerungssystem vergrößert.Kontur und Oberflächenform, Größe, Winkel und Position verschiedener komplexer und präziser Teile automatisch erkannt werden können.Die Messdaten können in AUTOCAD importiert werden, um eine vollständige technischen Zeichnung zu werden, und Dokumente in DXF, IGS und anderen Formaten generiert werden können, und können auch in WORD, EXCEL und SPC statistische Analyse-Software importiert werden, um CPK und verschiedene statistische Berichte zu generieren.

Halbautomatische Messmaschine mit hoher Präzision, CE- und ROHS-zertifiziert 3
