Name: Halbautomatisches Video-Messsystem mit hoher Präzision
Brand: Hoyamo and Sinowon Inc
SKU: VMS-4030C
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Code#: 525 bis 320H

Marmorarbeitsbank: (605*450) mm

Glasarbeitsbank: (456*348) mm

X/Y -Achse -Reise: (400*300) mm

Z -Achsenreise: 200mm

X/Y-Linearschalen: Auflösung: 0,5um

Messgenauigkeit: XY-Achse: ≤3,0+L/200 ((um)

Wiederholungsgenauigkeit: 2um

Messende Software: iMessung

Dimension: (400*300) mm

Nettogewicht: 283KG

Hervorheben:

Halbautomatisches Video-Messsystem mit hoher Präzision

CE-halbautomatisches Videomesssystem

Hochpräzisions-Autofokus-Visionsmessmaschine

Grundinformation

Herkunftsort: Jiangmen, China

Markenname: Hoyamo

Zertifizierung: CE/ ROHS

Modellnummer: VMS-4030C

Zahlung und Versand AGB

Verpackung Informationen: Sperrholz

Lieferzeit: 30 ARBEITSTAGE

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat

Galerie

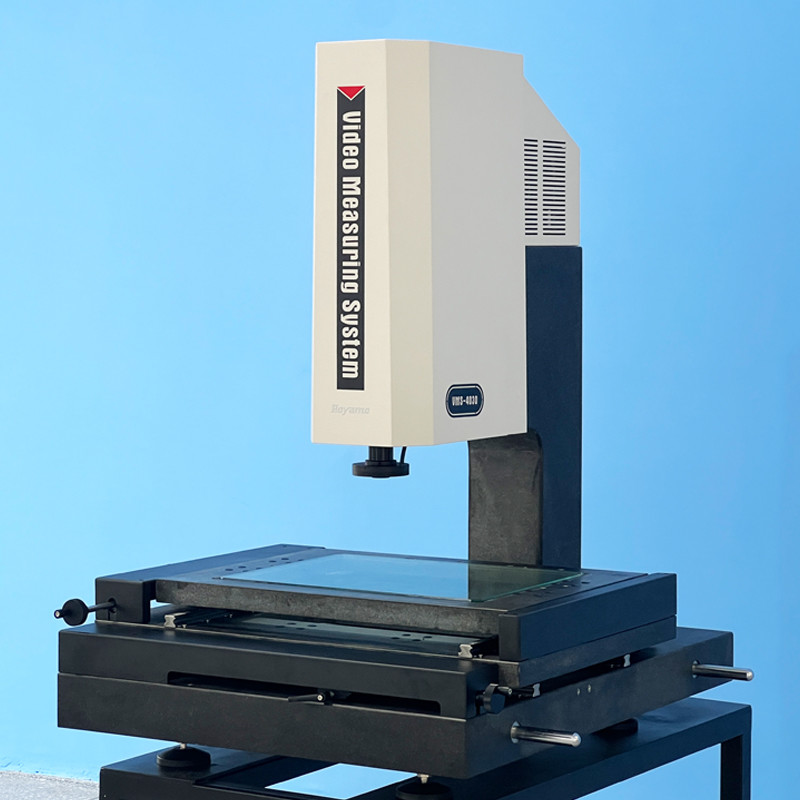

Halbautomatisches Video-Messsystem mit hoher Präzision

Produkt-Beschreibung

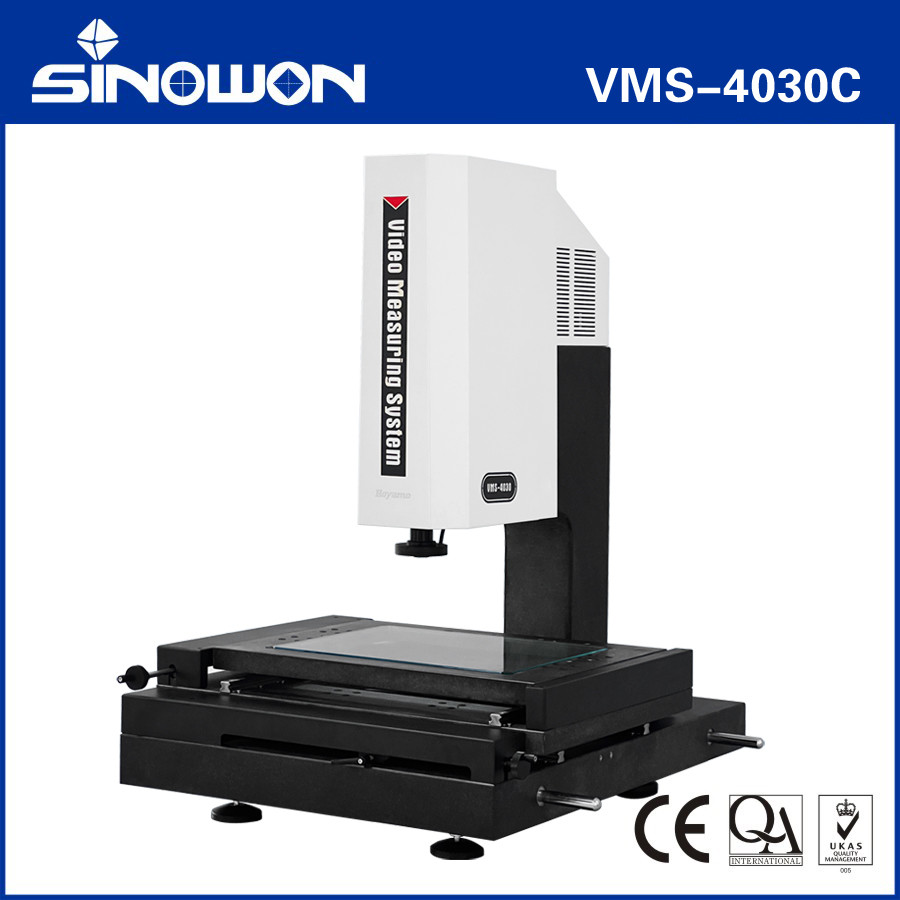

Semi-Auto Video-Messsystem VMS-4030C

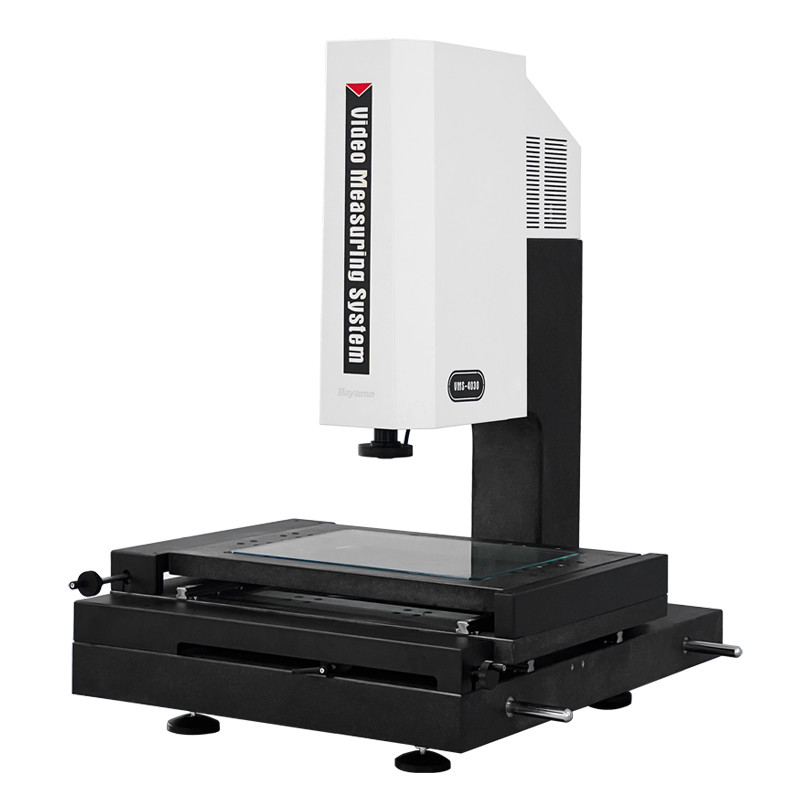

Halbautomatisches Video-Messsystem mit hoher Präzision 0

Produktmerkmale:

● Verwendung von Granitsteinbasis und -säule zur Gewährleistung der Stabilität und Präzision der Maschine;

● Verwendung einer zahnlosen, polierten Stange und einer Schnellverriegelungsvorrichtung, um sicherzustellen, dass der Rücklauffehler des Tisches innerhalb von 2 um liegt;

● Verwendung eines hochpräzisen Instrumenten-Glasmaßstabs und eines Präzisionstisches, um sicherzustellen, dass die Genauigkeit der Maschine innerhalb von ≤3,0+L/200um liegt;

● Verwendung eines Zoomobjektivs und einer hochauflösenden digitalen Farbkamera, um eine klare Bildqualität ohne Verzerrung zu gewährleisten;

● Verwendung der programmgesteuerten Oberflächen-4-Ring-8-Bereich-LED-Kaltbeleuchtung und der Kontur-LED-Parallelbeleuchtung sowie eines integrierten intelligenten Lichtanpassungsmoduls, wobei die Bereichs-Helligkeit des Lichts im 4-Ring-8-Bereich frei gesteuert werden kann;

● iMeasuring Vision-Messsoftware verbessert die Qualitätskontrolle auf ein neues Niveau;

● Optional kann eine Kontaktsonde und eine dreidimensionale Messsoftware verwendet werden, um die Maschine zu einem dreidimensionalen Kontaktmessgerät aufzurüsten.

● Es kann aufgerüstet werden, um ein Autofokus-Funktionsmodul zu installieren, um eine genaue halbautomatische Messung zu erreichen.

Technische Daten:

Ware	Manuelles Video-Messsystem VMS-Serie
Modell	VMS-4030
Marmor-Werkbank	(605*450)mm
Glas-Werkbank	(456*348)mm
X/Y-Achsen-Verfahrweg	(400*300)mm
Z-Achsen-Verfahrweg	Hochpräzise Linearführung, effektiver Verfahrweg 200 mm
X/Y/Z-Achsen-Auflösung	0,5 um
Sockel und Stützen	Hochpräzisionsgranit
Messgenauigkeit*	XY-Achse: ≤3,0+L/200(um)；Z-Achse:≤5+L/200(um)
Wiederholgenauigkeit	2 um
Beleuchtungssystem (Software-Einstellung)	Oberfläche 4 Ringe und 8 Zonen unendlich einstellbare LED-Kaltbeleuchtung
	Kontur-LED-Parallelbeleuchtung
	Optionales Koaxiallicht
Digitalkamera	1/3"/1,3-Megapixel-Hochauflösungs-Digitalkamera
Zoomobjektiv	6,5-fach hochauflösendes Zoomobjektiv;
Zoomobjektiv	Optische Vergrößerung: 0,7X~4,5X-fach; Video-Vergrößerung: 26X~172X (21,5”-Monitor)
Messsoftware	iMeasuring
Betriebssystem	Unterstützt WIN 10/11-32/64 Betriebssystem
Sprache	Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, optionale andere Sprachversionen
Arbeitsumgebung	Temperatur 20℃±2℃, Temperaturänderung <1℃/Std.; Luftfeuchtigkeit 30 %~80 % RH; Vibration <0,02 g, ≤15 Hz.
Stromversorgung	AC220V/50Hz; 110V/60Hz
Abmessungen (BxTxH)	(9087761070)mm
Nettogewicht	283 kg

Produktkonfigurationsmodellbeschreibung (Beispiel mit VMS-4030)

Produktkategorie	Manuelles Video-Messsystem			Semi-Auto Video-Messsystem
Sensorkonfiguration	2D	2.5D	3D	2.5D	3D
Ware	2D Video-Messsystem	2.5D Video-Messsystem	3D Kontakt- & Video-Messsystem	2.5D Halbautomatisches Video-Messsystem	3D Halbautomatisches Kontakt- & Video-Messsystem
Modell	VMS-4030	VMS-4030A	VMS-4030B	VMS-4030C	VMS-4030D
Typ	------	A	B	C	D
Bedeutung	Optischer Zoomobjektiv-Sensor	Optischer Zoomobjektiv-Sensor	Zoomobjektiv-Sensor und Kontakt-Tastkopf-Sensor	Zoomobjektiv-Sensor und Z-Achsen-Autofokus-Funktion	Zoomobjektiv-Sensor, Kontakt-Tastkopf-Sensor und Autofokus-Funktion
Z-Achsen-Autofokus	Ohne	Ohne	Ohne	Mit	Mit
Kontakt-Tastkopf	Ohne	Ohne	Mit	Ohne	Mit
Software	iMeasuring2.0	iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.1
Bedienung	Manuell	Manuell	Manuell	Semi-Auto	Semi-Auto

Modell und SSpezifikation von Manuel Video Messsystem:

Modell	Code#	Modell	Code#	Modell	Code#	Modell	Code#
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

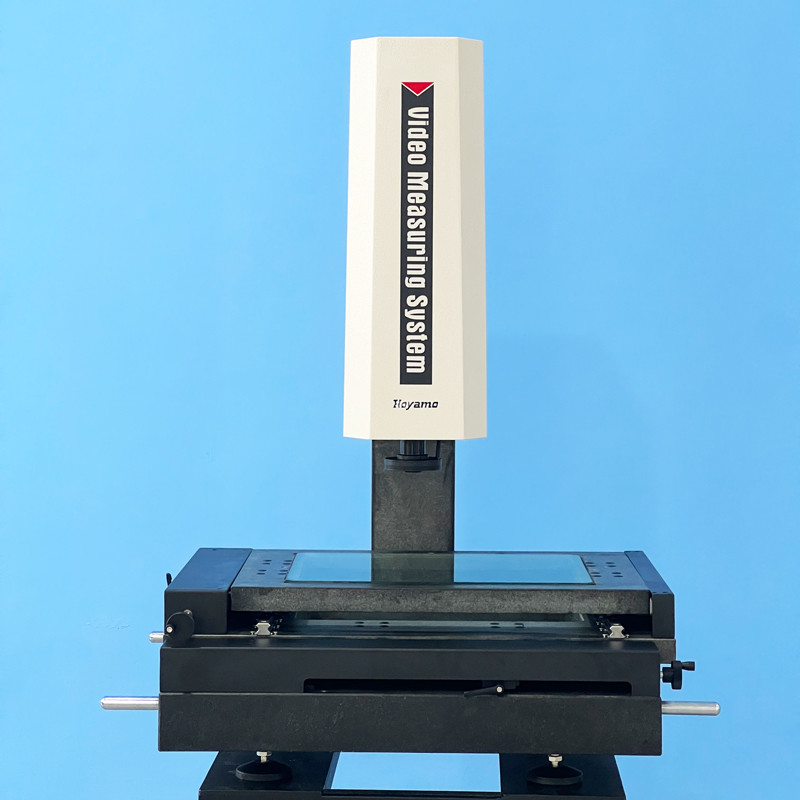

Halbautomatisches Video-Messsystem mit hoher Präzision 1

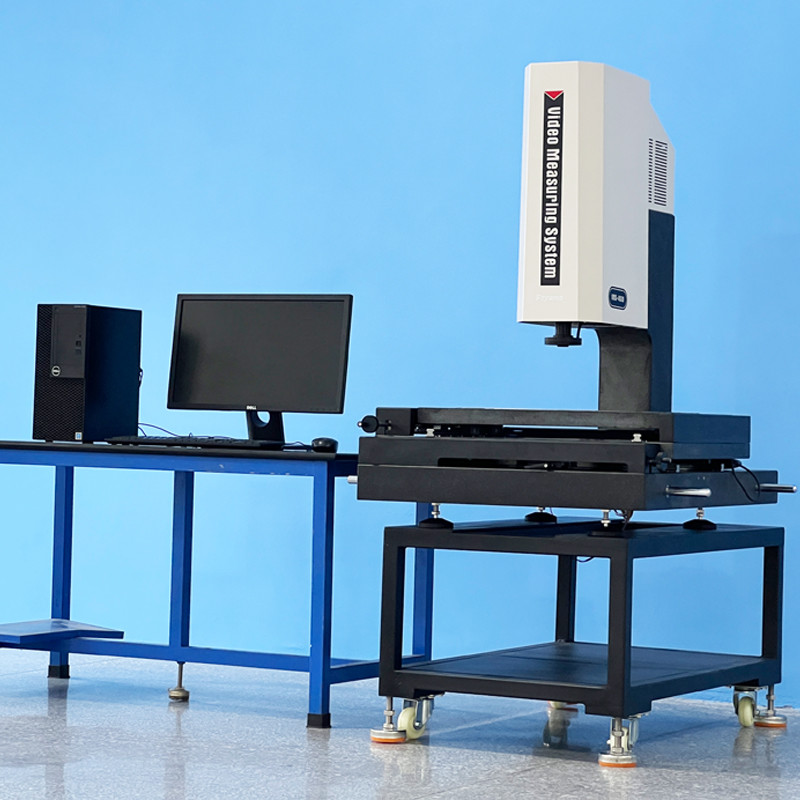

Halbautomatisches Video-Messsystem mit hoher Präzision 2

Der Messraum der VMS-Serie von Vision-Mess-Systemen:

Verfahrweg mm	Modell	Code#	X-Achsen-Verfahrweg mm	Y-Achsen-Verfahrweg mm	Z-Achsen-Standardverfahrweg mm	Z-Achsen-Maximaler, kundenspezifischer Verfahrweg mm
100x100x100	VMS-1010	525-020C	100	100	100	------
150x100x100	VMS-1510	525-020D	150	100	100	------
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

Strukturzeichnungen:

Halbautomatisches Video-Messsystem mit hoher Präzision 6

Größe und Tag:
