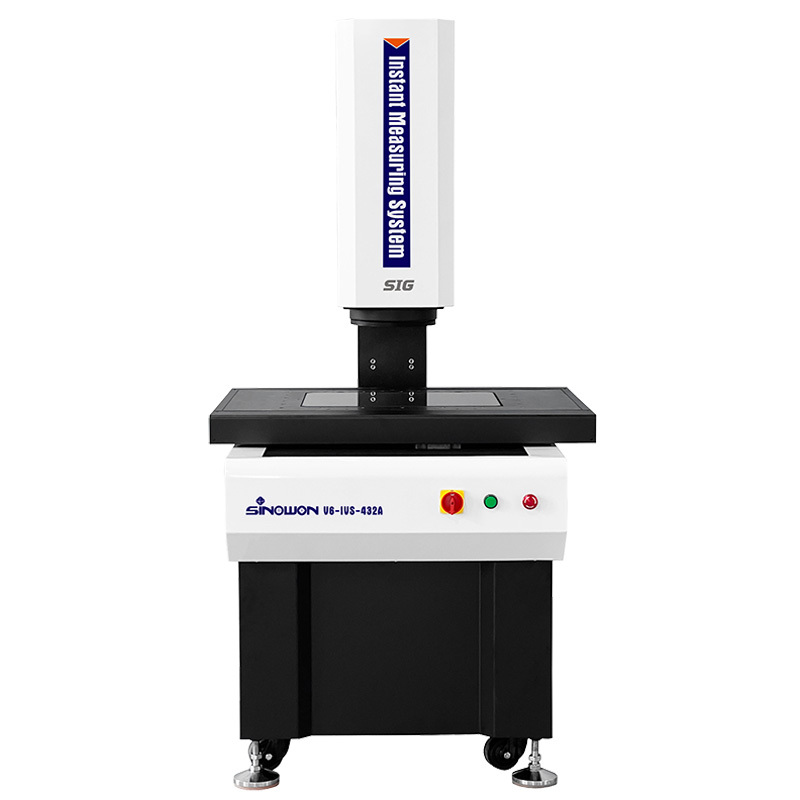

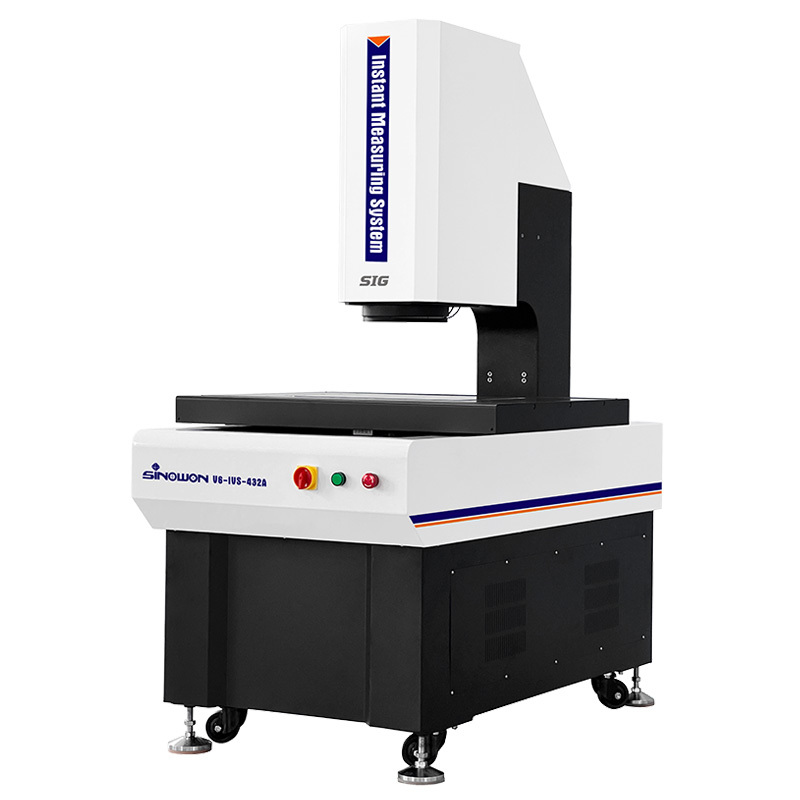

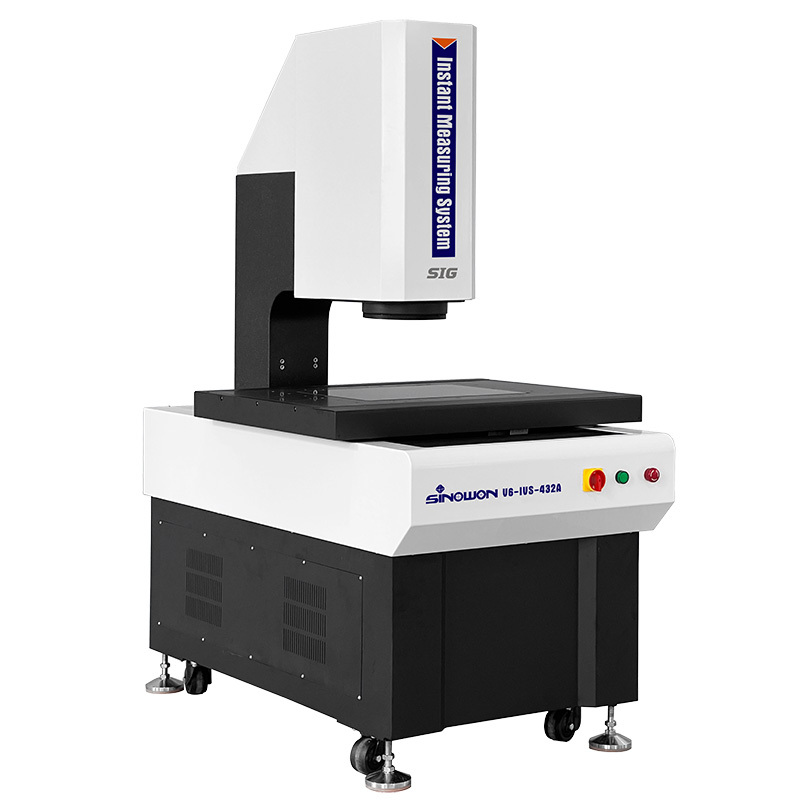

Hochpräzisionskantilever Automatische Sichtmessmaschine V6-IVS-432 Serie

Hochpräzisionskantilever-Maschine zur Messung der automatischen Sicht V6-IVS Reihe

Die V6-IVS-Reihe ist eine vollautomatische Messmaschine mit doppelter Vergrößerung, entwickelt für GD&T-Messungen mit dreiachsiger automatischer motorisierter Steuerung.Es ist mit automatischem Fokus ausgestattet, automatische Beleuchtungssteuerung und automatische Bewegung der Hard- und Software-Konfiguration, um die Messung von linearen und geometrischen Abmessungen schnell und genau durchzuführen.

Merkmale des Produkts:

• Automatische Messsoftware der iMeasuring-Serie Vision, leistungsstark und einfach zu bedienen.
• Ausgestattet mit einer 20-Millionen-Pixel-Kamera und einer doppelten telezentrischen Linse mit doppelter Vergrößerung ist die Bildqualität hervorragend.
• Die hohe Telezentrizität unter 0,02° sorgt für eine Messgenauigkeit bei Produkten mit erheblichen Höhenunterschieden.
• Die geringe TV-Verzerrung unter 0,01% und die Gleichmäßigkeit der Verzerrung über das gesamte Bild gewährleisten die dynamische Wiederholgenauigkeit der Messung.
• Die doppelte Vergrößerung ermöglicht eine effiziente Messung mit einem großen Sichtfeld und eine hochpräzise Messung mit hoher Vergrößerung.Erfüllung der doppelten Anforderungen der Kunden an Effizienz und Genauigkeit;
• Die dreiachsige vollautomatische Präzisionssteuerung XYZ gewährleistet eine genaue Positionierung.
• Die Verwendung einer Basis und einer Säule aus indischem Marmor sorgt für eine gute Stabilität.
• Präzisions-Linearleitungen, Erdkugelschrauben, Wechselstrom-Servomotoren usw. gewährleisten die Genauigkeit und Stabilität des Bewegungssystems;
• Die lineare Skala mit hoher Präzision von 0,5 μm gewährleistet die Positionierungs- und Messgenauigkeit des Systems.
• Ausgestattet mit verschiedenen Lichtquellen und einer intelligenten Hebfunktion zur Anpassung an verschiedene Messszenarien;
• Die leistungsstarke und einfach zu bedienende Messsoftware Geomea verbessert die Qualitätskontrolle.
• Automatische Messprogramme können so eingerichtet werden, dass die Chargemessungen effizient und schnell abgeschlossen werden;
• Optionale berührungslose Weißlichtsensoren können zur Messung von Dicke, Flachheit usw. verwendet werden.

Spezifikationen:

Produktkonfigurationsmodell Beschreibung ((Beispiel mit V6-IVS- 432):

Modelle und Spezifikationen von Cantilever Automatic Vision Measuring Machines:

Cantilever Automatic Vision Measuring Machine Reiseführer Tabelle:

Maschine zur Messung der SichtStrukturentwürfe:
