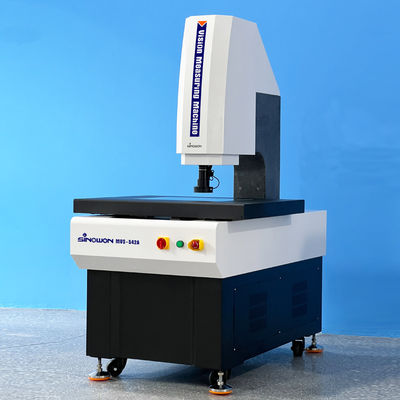

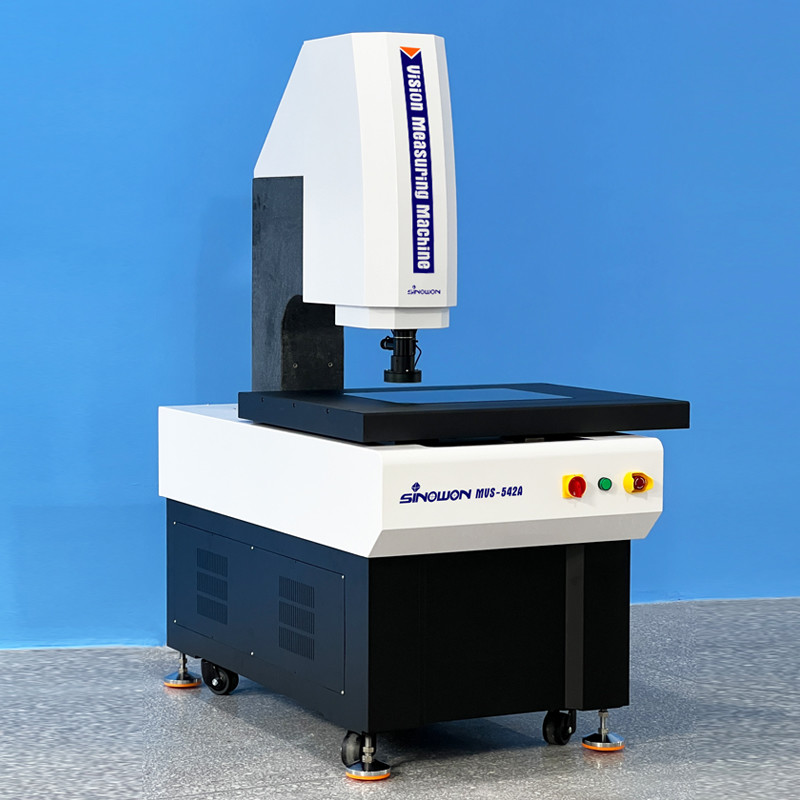

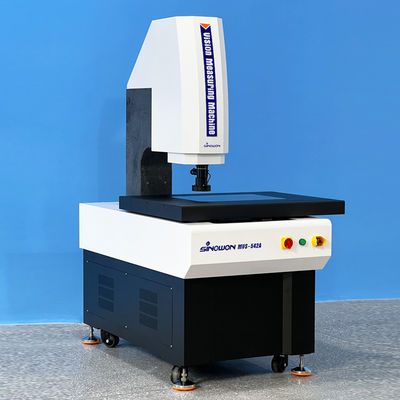

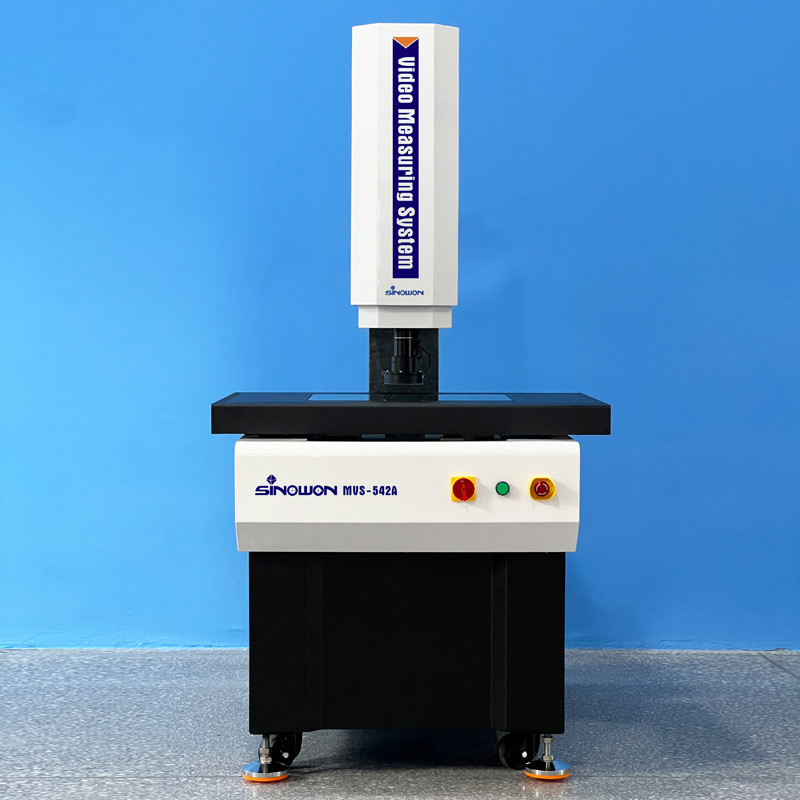

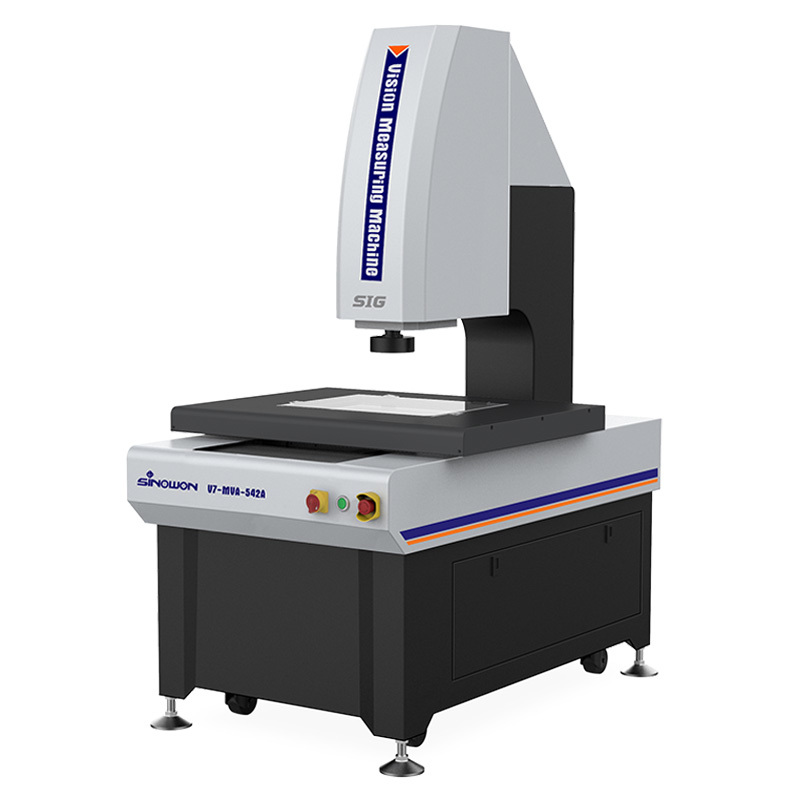

Drei Achsen-Auto-Vision-Messsystem Kantilever-Vision-Messmaschine

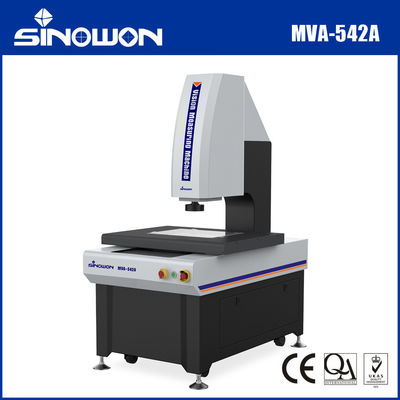

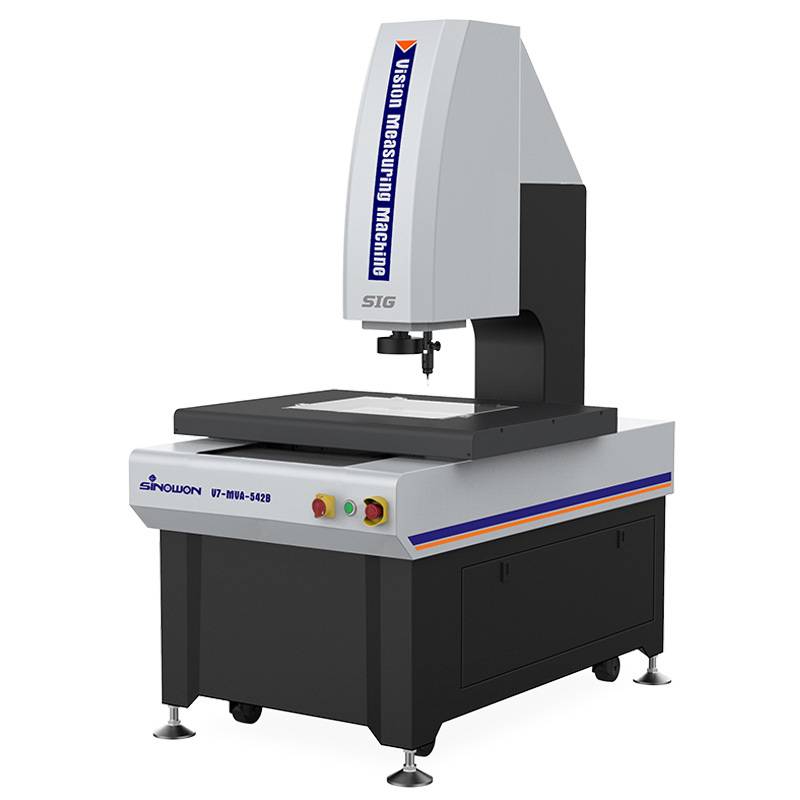

Ultraschnelle Präzisionskantilever-Maschine zur Messung der automatischen Sicht MVA-542 Reihe

Die MVA-Serie ist ein hochpräzises, vollautomatisches Sichtmesssystem, das für die GD&T-Messung entwickelt wurde.Automatische Beleuchtungssteuerung, optimierte Software- und Hardware-Konfiguration, und kann sowohl lineare als auch geometrische Dimensionen messen.

Merkmale des Produkts:

• XYZ dreiachsige CNC-automatische Präzisionssteuerung, präzise Positionierung;
• Basis und Säule aus indischem Marmor, gute Stabilität;
• Präzisionslineare Führungen, Schleifkugelschrauben und Wechselstromservomotoren usw. gewährleisten die Genauigkeit und Stabilität des Bewegungssystems;
• 0.1μm hochpräzise Gitterliner zur Gewährleistung der Positionierungs- und Messgenauigkeit des Systems;
• Eine hochauflösende Digitalkamera, um die Anforderungen an eine klare Beobachtung und präzise Messung zu erfüllen;

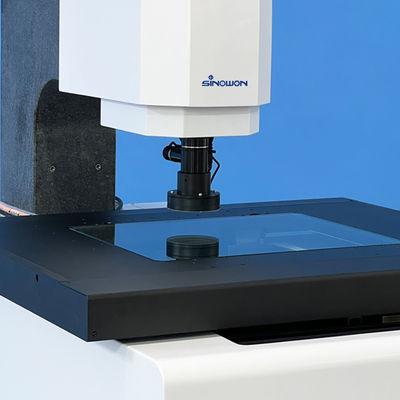

• 8.3X hochauflösende optische Linse, genauer Zoom, einmalige Pixelkorrektur;
• Programmgesteuerte 5-Ring 8-Bereich LED-Oberflächenbeleuchtung und Parallel-LED-Konturbeleuchtungssystem ermöglichen eine intelligente Einstellung der Helligkeit auf 256 Stufen.
• Automatische Messsoftware der iMeasuring-Serie Vision, leistungsstark und einfach zu bedienen.

Spezifikationen:

Produktkonfigurationsmodell Beschreibung ((Beispiel mit MVEine- 542):

Modelle und Spezifikationen von Cantilever Automatic Vision Measuring Machines:

Cantilever Automatic Vision Measuring Machine Reiseführer Tabelle:

Maschine zur Messung der SichtStrukturentwürfe:

Empfohlene Computerkonfiguration:

Der Kern der Vision Measuring Machine ist das Steuerungssystem und die Messsoftware, und das Computersystem ist der Kernträger aller Operationen, die eine hohe Stabilität und Kompatibilität erfordern.Konfigurieren Sie Hochleistungscomputer Optiplex Desktop und WIN 10/11 Original autorisiertes Betriebssystem, um Ihre Sorgen zu lösen.

Software Einführung:

Die iMeasuring Software ist eine professionelle Multisensor-Messsoftware, die zusammen mit der zehnjährigen Erfahrung der Entwickler in der Mess- und Softwareforschungsindustrie entwickelt wurde.Das Konstruktionsprinzip ist freundlicher Betrieb, leistungsstarke Funktion, hohe Genauigkeit und Stabilität, einfache Wartung.
● Ausgezeichnete Softwarearchitektur und voll objektorientierte Konstruktion, um die Stabilität und Zuverlässigkeit der Software zu gewährleisten.
● Unterstützung mit mehreren Sprachen, keine Notwendigkeit, das Sprachpaket zu installieren und die Software zu ändern, die für lokale Kunden bequem ist.
● Professionelle SPC-Statistikanalysesoftware, die mit Messsoftware verbunden ist, um zu erkennen, dass die Daten ohne manuelle Bedienung automatisch in die SPC-Datenbank exportiert werden können.
● Das gleiche Modell der Software wird dauerhaft kostenlos zu aktualisieren, kann es helfen, andere Probleme für den Kunden zu reduzieren.
● Mit einem leistungsstarken Randfindalgorithmus, der helfen kann, den Rand des Schattens oder dunklen Bildes zu erhalten und eine hohe Genauigkeit zu gewährleisten.
● Die Software kann automatisch Linie, Kreis, Bogen und andere Elemente erkennen und messen.
● Es basiert auf verschiedenen Elementen und liefert mehrere Bauteile Funktion wie Übersetzung, Drehung, Extraktion, Kombinationen, parallel, vertikal, Spiegelung, Symmetrie, Schnitt,Tangente, usw.
● Die Software verfügt über die Einstellung des Bruchpunktes, sie kann intelligent zwischen manueller und automatischer Messung gewechselt werden.

Anwendung in der Industrie:

Optische Messmaschine OMM, auch als Vision Measuring Machine und Berührungslose Messmaschine, Zweidimensionale Messmaschine, 2,5-dimensionale Messmaschine bekannt,Mit der Modernisierung der modernen Industrie hochpräzise und Mikro-FertigungsindustrieDie Messung von geometrischen Abmessungen und geometrischen Toleranzen wird unvermeidlich.

Optische Messmaschinen eignen sich für alle Anwendungsbereiche zur Koordinatenmessung und werden in Maschinen, Elektronik, Instrumenten, Hardware,Kunststoffe und andere Industriezweige. wie: Formen, Schrauben, Metalle, Zubehör, Gummi, PCB-Boards, Federn, Hardware, Elektronik, Kunststoffe, Luftfahrt, Luftfahrt usw. überwindet es die Mängel traditioneller Vernier-Klemmen,Mikrometer, und Profilprojektoren, die eine hochpräzise, hocheffiziente und zuverlässige Messmaschine sind, die optische, mechanische, elektronische und computergestützte Bildverarbeitungstechnologien integriert.

Nach der Erfassung der Bilder durch das CCD-Kamerasystem und deren Verarbeitung durch Computer- und Softwaralgorithmen, wird das zu messende Objekt durch das optische Vergrößerungssystem vergrößert.Kontur und Oberflächenform, Größe, Winkel und Position verschiedener komplexer und präziser Teile automatisch erkannt werden können.Die Messdaten können in AUTOCAD importiert werden, um eine vollständige technischen Zeichnung zu werden, und Dokumente in DXF, IGS und anderen Formaten generiert werden können, und können auch in WORD, EXCEL und SPC statistische Analyse-Software importiert werden, um CPK und verschiedene statistische Berichte zu generieren.
