Name: CE-Automatisches Video-Messsystem Hochpräzisions-Cantilever-Messwerkzeug
Brand: Hoyamo and Sinowon Inc
SKU: Vimea 432A
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Code #: 524 bis 120H

Fahrt auf der Achse X/Y: (400*300) mm

Z-Achse Reisen: 200 mm

X/Y/Z 3-Achsen-Linienskala ((mm): Auflösung: 0,5 μm

Wiederholbarkeit: 2um

Genauigkeit der XY-Achse: ≤ 2,5+L/200 ((um)

Genauigkeit der Z-Achse: ≤ 5,0+L/200 ((um)

Messsoftware: iMessung

Tragfähigkeit: 25 kg bis 50 kg

Maß (WxDxH): (961*747*1640) mm

Nettogewicht: 320 Kilo

Hervorheben:

Automatisches Videomesssystem mit hoher Präzision

CE-Automatisches Videomesssystem

Automatisches Messgerät mit hoher Präzision

Grundinformation

Herkunftsort: Jiangmen, China

Markenname: Hoyamo

Zertifizierung: CE

Modellnummer: Vimea 432A

Dokument: D4 Sinowon Vimea Series Can...a1.pdf

Zahlung und Versand AGB

Verpackung Informationen: mit einer Breite von nicht mehr als 20 mm

Lieferzeit: 15 Arbeitstage

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat

Galerie

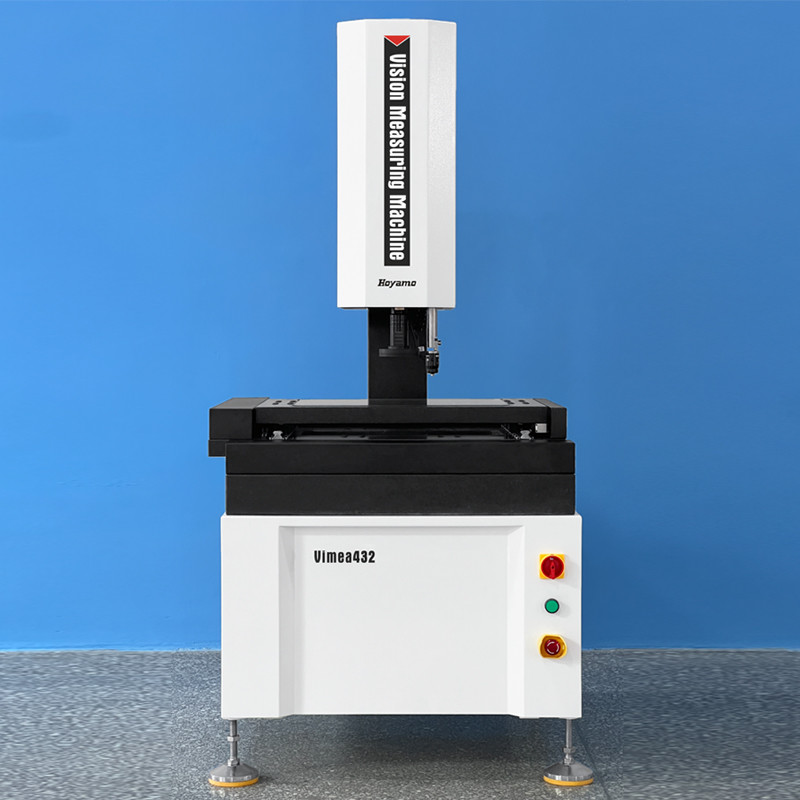

CE-Automatisches Video-Messsystem Hochpräzisions-Cantilever-Messwerkzeug

Produkt-Beschreibung

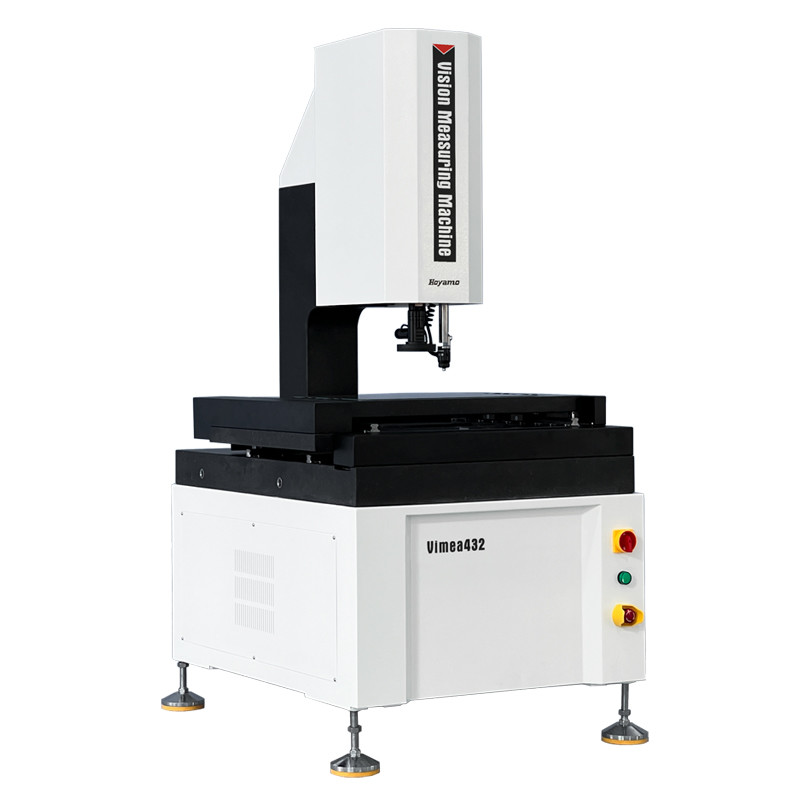

Cantilever automatisches Videomesssystem Vimea432 Reihe

CE-Automatisches Video-Messsystem Hochpräzisions-Cantilever-Messwerkzeug 0

Merkmale des Produkts:

1.XYZ dreiachsige CNC-automatische Präzisionssteuerung, präzise Positionierung;

2Granitbasis und Säule, gute Stabilität;

3.Genaue lineare Führungen, schleifende Kugelschrauben und Wechselstrom-Servomotoren usw. sorgen für die Genauigkeit und Stabilität des Bewegungssystems;

4.0.5μm hochpräzise Gitterliner zur Gewährleistung der Positionierungs- und Messgenauigkeit des Systems;

5.Hoch-Auflösungs-Digitalkamera, um den Bedarf an klarer Beobachtung und präziser Messung zu erfüllen;

6.6.5x hochauflösende optische Linse, genauer Zoom, einmalige Pixelkorrektur;

7.Programmbesteuerte 5-Ring 8-Bereich LED-Oberflächenbeleuchtung und parallele LED-Konturbeleuchtungssystem realisieren intelligent 256-stufige Helligkeitsanpassung;

8.Die automatische Messsoftware Vision iMeasuring mit leistungsstarken Funktionen und einfacher Bedienung.

Spezifikationen:

Waren		Cantilever automatisches Videomesssystem Vimea-Serie
Modell		Vimea322	Vimea 432	Vimea542
Fahrt auf der Achse X/Y		(300*200) mm	(400*300) mm	(500*400) mm
Z-Achse Reisen		200 mm
X/Y/Z 3 Achsen Lineare Skala ((mm)		Lineare Auflösung:0.5m
Lenkungsmodus		High-Precision Linear Guide, doppelspurige doppelte Schieberegler
Betriebsmodus		Joystick-Controller, Mausbetrieb, automatisches Erkennungsprogramm
Genauigkeit*		XY-Achse:≤2,5+L/200 ((um)
		Z-Achse:≤5,0+L/200 ((um)
Wiederholbarkeit		2m
Erleuchtung System	Kontur	LED-Parallelkonturbeleuchtung
	Oberfläche	0~255 Stufenlose 5-Ring 8-Teil LED-Oberflächenbeleuchtung
Videosystem**		1/2.9" hochauflösende Digitalkamera
		6.5X manuelles Zoomobjektiv, optische Vergrößerung:0.7X-4.5X, Videovergrößerung: 28X~180X
Messsoftware		iMessung
Betriebssystem		Unterstützung des Betriebssystems WIN 10/11-32/64
Sprache		Englisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Optional andere Sprachversionen
Arbeitsumfeld		Temperatur 20°C ± 2°C, Temperaturänderung < 1°C/Hr; Luftfeuchtigkeit 30%~80% RH; Vibration < 0,02 g, ≤ 15 Hz.
Stromversorgung		220V/50Hz/10A
Lastkapazität		25 kg bis 50 kg
Abmessung ((WxDxH)		(7896361640) mm	(9617471640) mm	1218601690) mm
Verpackungsgröße ((WxDxH))		(10409001900) mm	(114010001900) mm	(126011001900) mm
Bruttogewicht		200 Kilo	320 Kilo	505 kg

Anmerkung:

L ist die gemessene Länge ((mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen stark von der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein annähernder Wert und hängt mit der Größe des Monitors und der Auflösung zusammen.

0.5X- oder 2X-Objektiv ist je nach Bedarf optional verfügbar.

Beschreibung des Produktkonfigurationsmodells (Beispiel mit Vimea432):

Produktkategorie	2.5D	3D	2.5D	3D
Waren	2.5D automatisches Videomesssystem	3D-Automatik Kontakt- und Videomesssystem	2.5D automatisch Laser-Scan und Video-Messsystem	3D-automatische Multisensorik Messmaschine
Modell	Vimea 432A	Vimea 432B	Vimea 432C	Vimea 432D
Typ	Eine	B	C	D
Bedeutung	Optischer Zoom-Linsen-Sensor	Zoom-Linsen-Sensor und Kontaktsonde-Sensor	Zoom-Objektiv-Sensor und Laser-Sensor	Zoom-Linsen-Sensor, Kontaktsonde-Sensor und Laser-Sensor
Kontaktsonde	Ohne	MCP-Kit1	Ohne	MCP-Kit1
Lasermodule	Ohne	Ohne	Omron Laser	Omron Laser
Software-Version	iMessung4.1	iMessung4.2	Ich messen5.0	Ich messen5.1

Modelle und Spezifikationen für Cantilever-automatische Videomesssysteme:

Modell	Code #	Modell	Code #	Modell	Code #
Vimea322A	524 bis 120G	Vimea 432A	524 bis 120H	Vimea542A	524 bis 120J
Vimea322B	524-220G	Vimea 432B	524 bis 220H	Vimea542B	524 bis 220J
Vimea322C	524-320G	Vimea 432C	524-320H	Vimea542C	524 bis 320J
Vimea322D	524 bis 420G	Vimea 432D	524 bis 420H	Vimea542D	524 bis 420J

Cantilever automatisches Videomesssystem Reiseführer Tabelle:

Reisen	Modell	Genauigkeit		X-Achsenreise mm	YAxis Reisen mm	Z-Achse Standardfahrt mm	Z-Achse Maximale angepasste Fahrt mm
Reisen	Modell	E1x, y	E1z	X-Achsenreise mm	YAxis Reisen mm	Z-Achse Standardfahrt mm	Z-Achse Maximale angepasste Fahrt mm
300 x 200 x 200	Vimea322	2.5+L/200	5.0+L/200	300 mm	200 mm	200 mm	250 mm
400x300x200	Vimea 432	2.5+L/200	5.0+L/200	400 mm	300 mm	200 mm	300 mm
500 x 400 x 200	Vimea542	2.5+L/200	5.0+L/200	500 mm	400 mm	200 mm	400 mm

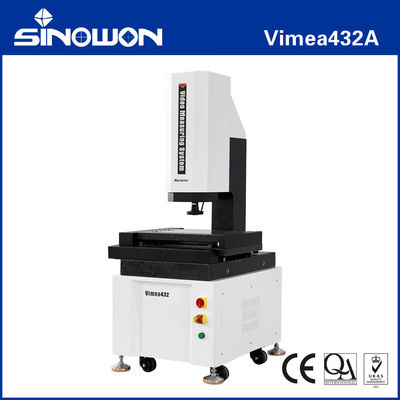

CE-Automatisches Video-Messsystem Hochpräzisions-Cantilever-Messwerkzeug 1

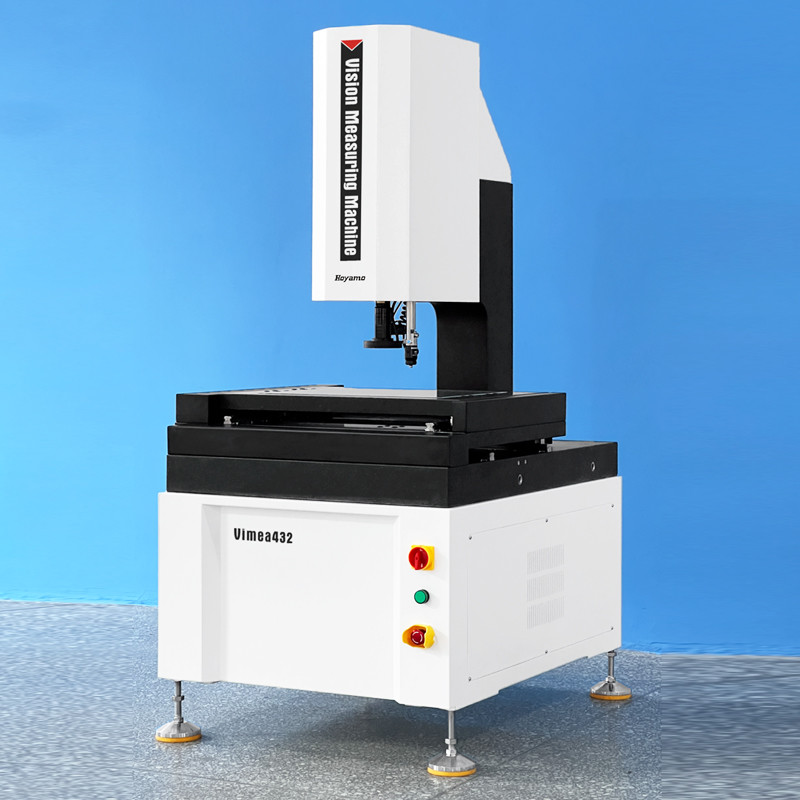

CE-Automatisches Video-Messsystem Hochpräzisions-Cantilever-Messwerkzeug 2

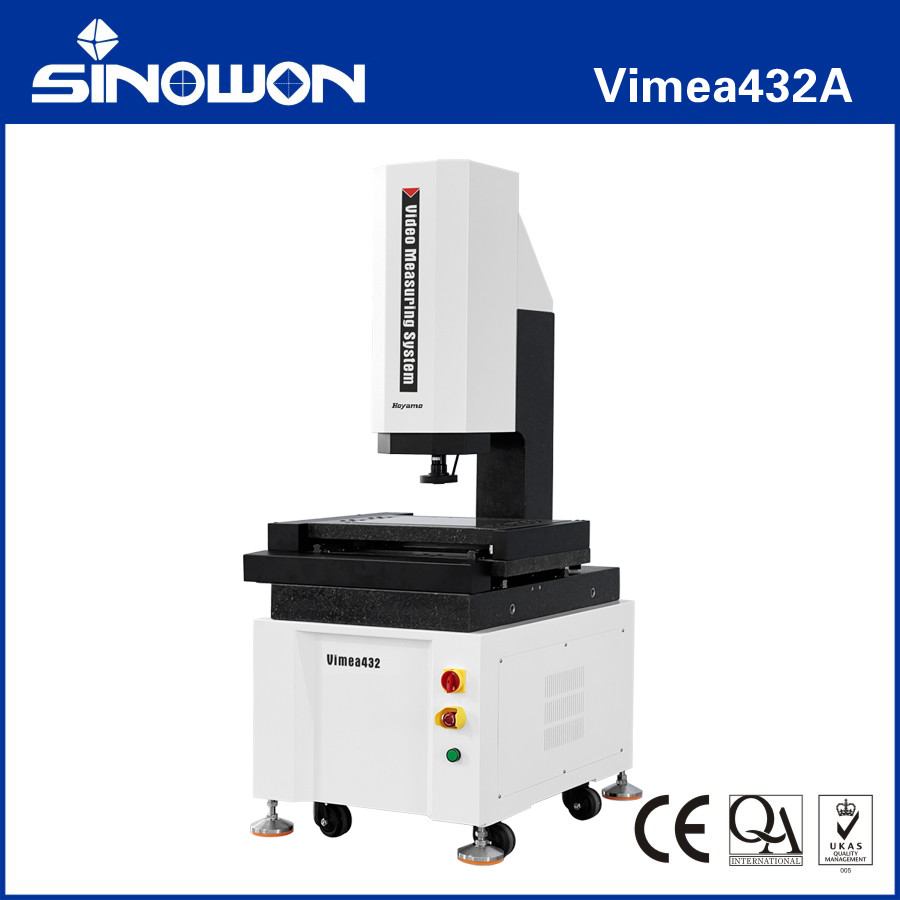

CE-Automatisches Video-Messsystem Hochpräzisions-Cantilever-Messwerkzeug 3
