Cantilever 3D automatisches Video-Messsystem 2um Wiederholbarkeit 320Kg Nettogewicht

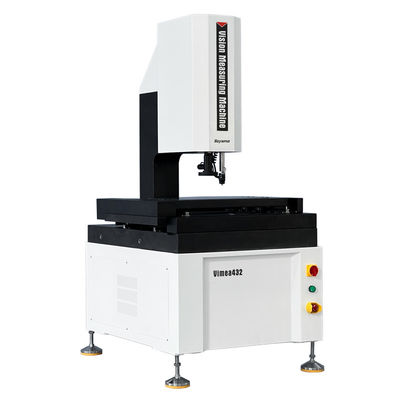

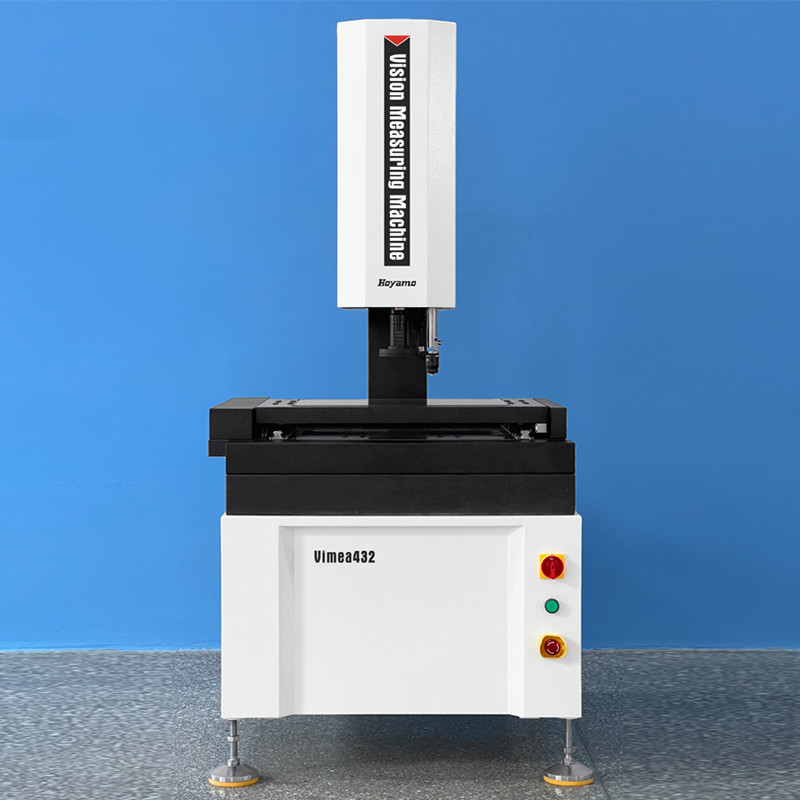

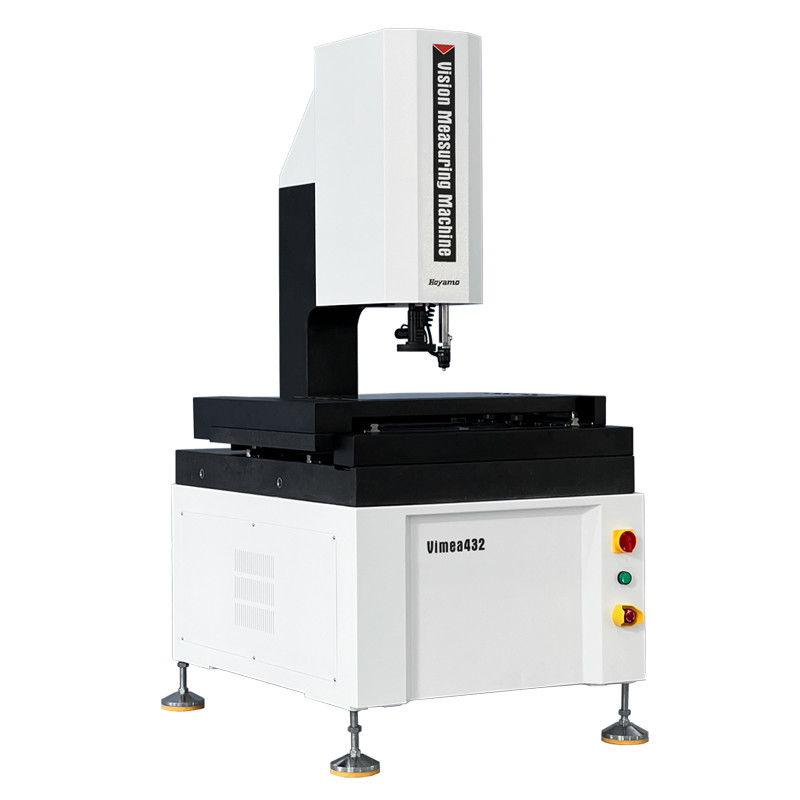

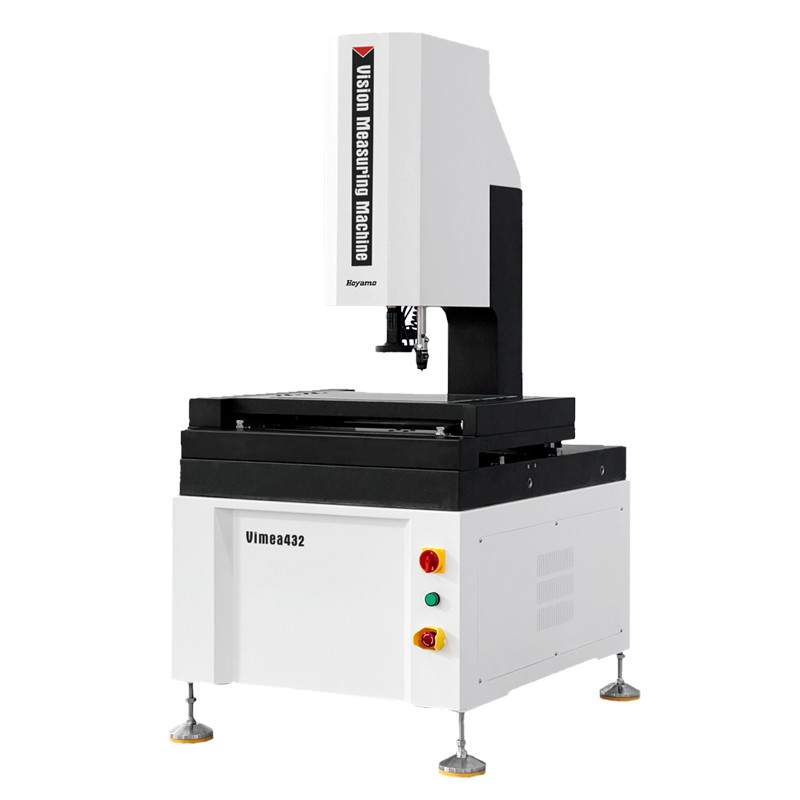

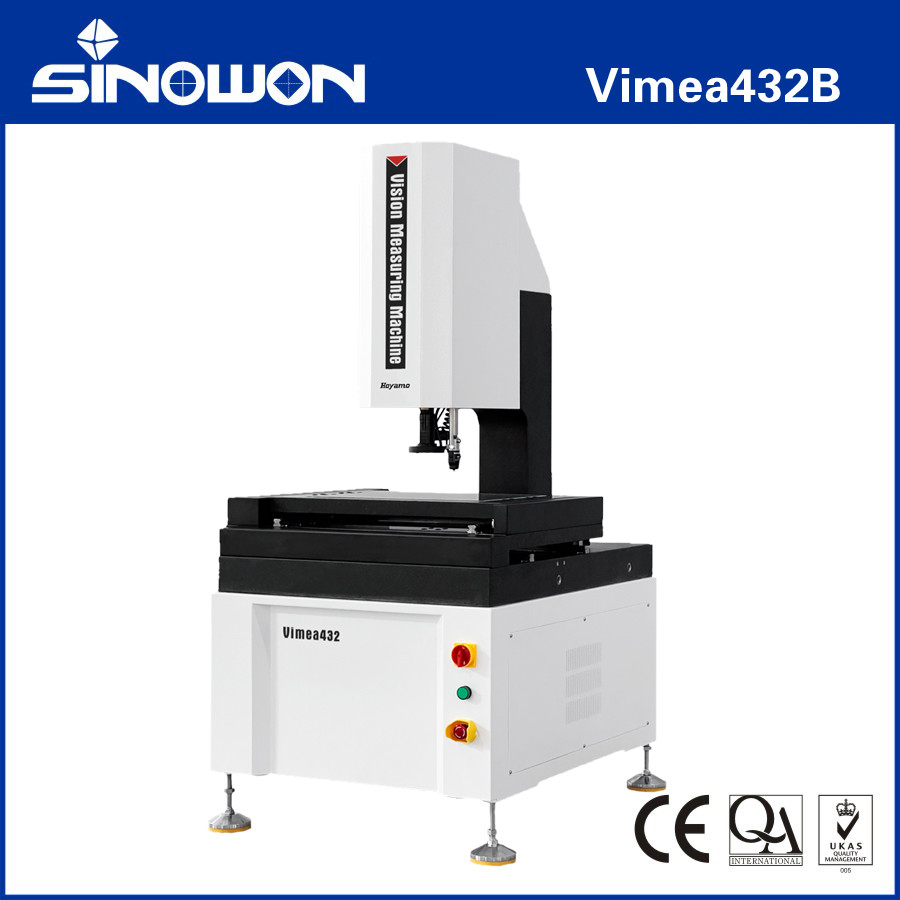

Cantilever automatisches Videomesssystem Vimea43B Reihe

Merkmale des Produkts:

1.XYZ dreiachsige CNC-automatische Präzisionssteuerung, präzise Positionierung;

2Granitbasis und Säule, gute Stabilität;

3.Genaue lineare Führungen, Schleifkugelschrauben und Wechselstromservomotoren usw. sorgen für die Genauigkeit und Stabilität des Bewegungssystems;

4.0.5μm hochpräzise Gitterliner zur Gewährleistung der Positionierungs- und Messgenauigkeit des Systems;

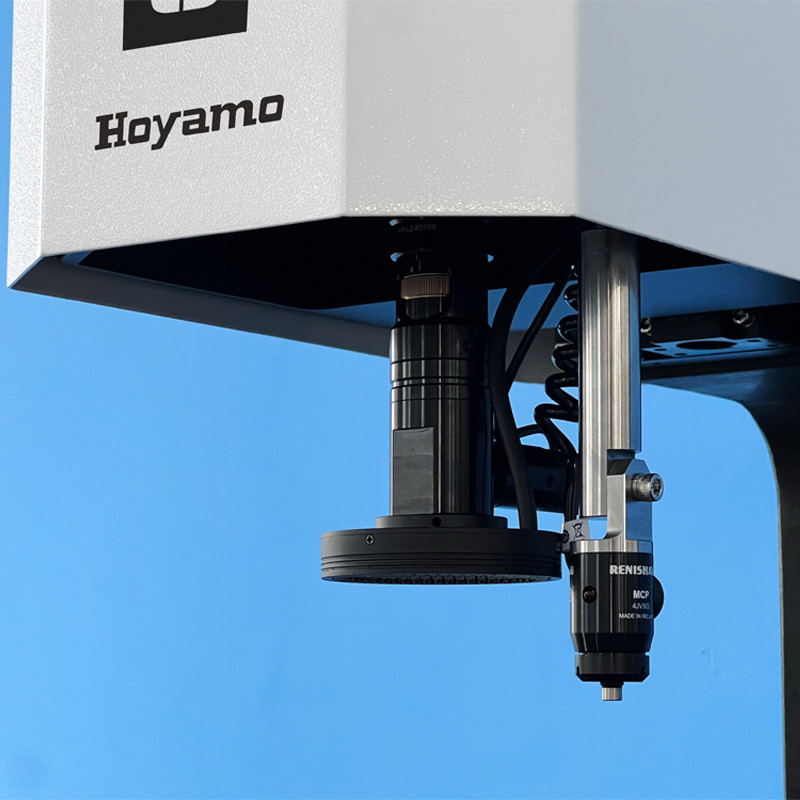

5.Hoch-Auflösungs-Digitalkamera, um den Bedarf an klarer Beobachtung und präziser Messung zu erfüllen;

6.6.5x hochauflösende optische Linse, genauer Zoom, einmalige Pixelkorrektur;

7.Programmbesteuerte 5-Ring 8-Bereich LED-Oberflächenbeleuchtung und parallele LED-Konturbeleuchtungssystem realisieren intelligent die 256-stufige Helligkeitsanpassung;

8.Die automatische Messsoftware Vision iMeasuring mit leistungsstarken Funktionen und einfacher Bedienung.

Spezifikationen:

Anmerkung:

L ist die gemessene Länge ((mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen stark von der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein annähernder Wert und hängt mit der Größe des Monitors und der Auflösung zusammen.

0.5X- oder 2X-Objektiv ist je nach Bedarf optional verfügbar.

Beschreibung des Produktkonfigurationsmodells (Beispiel mit Vimea432):

Modelle und Spezifikationen für Cantilever-automatische Videomesssysteme:

Cantilever automatisches Videomesssystem Reiseführer Tabelle:

Einführung in die Software

iMeasuring Software ist eine professionelle Multisensor-Messsoftware, die mit der zehnjährigen Erfahrung der Entwickler in der Mess- und Softwareforschungsindustrie kombiniert wird.Das Konstruktionsprinzip ist freundlicher Betrieb, leistungsstarke Funktion, hohe Genauigkeit und Stabilität, einfache Wartung.
● Ausgezeichnete Software-Architektur und voll objektorientierte Konstruktion, um die Stabilität und Zuverlässigkeit der Software zu gewährleisten.
● Unterstützung mit mehreren Sprachen, keine Notwendigkeit, das Sprachpaket zu installieren und die Software zu ändern, die für lokale Kunden bequem ist.
● Professionelle SPC-Statistikanalysesoftware, die mit Messsoftware verbunden ist, um zu erkennen, dass die Daten ohne manuelle Bedienung automatisch in die SPC-Datenbank exportiert werden können.
● Das gleiche Modell der Software wird dauerhaft kostenlos zu aktualisieren, kann es helfen, andere Probleme für den Kunden zu reduzieren.
● Mit einem leistungsstarken Randfindalgorithmus, der helfen kann, den Rand des Schattens oder dunklen Bildes zu erhalten und eine hohe Genauigkeit zu gewährleisten.
● Die Software kann automatisch Linie, Kreis, Bogen und andere Elemente erkennen und messen.
● Es basiert auf verschiedenen Elementen und bietet mehrere Bauteile Funktion wie Übersetzung, Drehung, Extraktion, Kombinationen, parallel, vertikal, Spiegelung, Symmetrie, Schnitt,Tangente, usw.
● Die Software verfügt über die Einstellung des Bruchpunktes, es kann intelligent zwischen manueller und automatischer Messung gewechselt werden.

Anwendung in der Industrie:

Optische Messmaschine OMM, auch als Vision Measuring Machine und Berührungslose Messmaschine, Zweidimensionale Messmaschine, 2,5-dimensionale Messmaschine bekannt,Mit der Modernisierung der modernen Industrie hochpräzise und Mikro-FertigungsindustrieDie Messung von geometrischen Abmessungen und geometrischen Toleranzen wird unvermeidlich.

Optische Messmaschinen eignen sich für alle Anwendungsbereiche zur Koordinatenmessung und werden in Maschinen, Elektronik, Instrumenten, Hardware,Kunststoffe und andere Industriezweige. wie: Formen, Schrauben, Metalle, Zubehör, Gummi, PCB-Boards, Federn, Hardware, Elektronik, Kunststoffe, Luftfahrt, Luftfahrt usw. überwindet es die Mängel traditioneller Vernier-Klemmen,Mikrometer, und Profilprojektoren, die eine hochpräzise, hocheffiziente und zuverlässige Messmaschine sind, die optische, mechanische, elektronische und computergestützte Bildverarbeitungstechnologien integriert.

Nach der Erfassung der Bilder durch das CCD-Kamerasystem und deren Verarbeitung durch Computer- und Softwaralgorithmen, wird das zu messende Objekt durch das optische Vergrößerungssystem vergrößert.Kontur und Oberflächenform, Größe, Winkel und Position verschiedener komplexer und präziser Teile automatisch erkannt werden können.Die Messdaten können in AUTOCAD importiert werden, um eine vollständige technischen Zeichnung zu werden, und Dokumente in DXF, IGS und anderen Formaten generiert werden können, und können auch in WORD, EXCEL und SPC statistische Analyse-Software importiert werden, um CPK und verschiedene statistische Berichte zu generieren.
