Startseite /Produkte/Videomesssysteme/Maschine zur Messung von Auto-Vision mit hoher Präzision Brückentyp

Maschine zur Messung von Auto-Vision mit hoher Präzision Brückentyp

1 Satz
MOQ
Can be discussed
Preis
Maschine zur Messung von Auto-Vision mit hoher Präzision Brückentyp
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Code #: 523-180Q
Fahrt auf der Achse X/Y: (1800*1200) mm
Z-Achse Reisen: 200 mm
X/Y/Z-Achse Lineare Skala: Auflösung: 0,1 mm
Genauigkeit der XY-Achse: ≤ 3,5+L/200 ((um)
Genauigkeit der Z-Achse: ≤ 5,0+L/200 ((um)
Wiederholbarkeit: 2um
Messsoftware: iMessung
Maß (WxDxH): (2762*1770*1736) mm
Nettogewicht: 2500 kg
Hervorheben:

Maschine zur Messung der Autovision für große Fahrzeuge

,

Präzisionsmaschine zur Messung der Autovision

,

Hochpräzises Messgerät für den Brückentyp
Grundinformation
Herkunftsort: Jiangmen, China
Markenname: SINOWON
Zertifizierung: CE/ROHS
Modellnummer: AutoVision 18122A
Zahlung und Versand AGB
Verpackung Informationen: mit einer Breite von nicht mehr als 20 mm
Lieferzeit: 30 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat
Produkt-Beschreibung

Hochpräzisionsmaschine zur Messung der automatischen Sicht von großen FahrzeugenAutoVision 18122 Serie

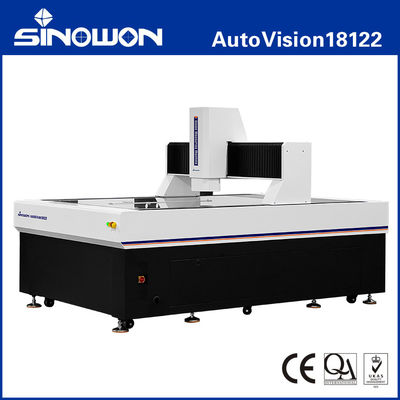

Maschine zur Messung von Auto-Vision mit hoher Präzision Brückentyp 0



Produkteinführung:



AutoVision ist ein hochpräzises automatisches Messgerät für die Bewegungsbrücke, das für hochpräzise und großflächige Messungen entwickelt wurde.Messung des Werkstücks stationär, garantiert Messgenauigkeit und Stabilität, eignet sich für die Elektronikindustrie, medizinische Geräte und Instrumente, Messgeräte für LCD und Luft- und Raumfahrt und andere Industriezweige.



Merkmale des Produktsc:

  • Bewegliche Brückenkonstruktion, bei der das Werkstück fest ist
  • Vierachsige CNC-Full-Automatik-Schließschleife, automatische Messung
  • Basis und Säule aus indischem Marmor, gute Stabilität;
  • Import RSF lineare Skala, Auflösung ist 0,1um, Schleifkugel Schraube und AC Servomotor usw. zur Gewährleistung der Präzision und Stabilität des Bewegungssystems;
  • Importierte HD-Farbkamera, um die Anforderungen an klare Beobachtung und genaue Messung zu erfüllen;
  • 8.3x hochauflösendes motorisiertes Koaxial-Zoomobjektiv, nur eine präzise Verdoppelung und eine einmalige Pixelkorrektur erforderlich;
  • mit programmierbarer Oberflächen-LED-Kaltbeleuchtung mit 5 Ringen und 8 Abteilungen und Parallelbeleuchtung mit Kontur-LED und integrierter intelligenter Lichtregelung,Es kann automatisch die Helligkeit in der 8-Abteilung steuern;
  • Leistungsfähige Funktion und einfache Bedienung von iMeasuring Software zur Verbesserung der Qualitätskontrolle
  • Optional MCP-Sonde und Laser-Sensor-Modul.

Spezifikationen:



Waren High-Precision-Large-Travel-Automatische Vision-Maschine AutoVision-Serie
Modell AutoVision1082 AutoVision12102 AutoVision 15122 AutoVision18122
X/Y-Achsenbewegung (mm) 1000*800 1200*1000 1500*1200 1800*1200
Z-Achsenfahrt (mm) 200
X/Y/Z-Achse Lineare Skala (um) Auflösung in europäischer linearer Skala: 0,1 mm
Lenkungsmodus P-Klasse Präzisions-Linienführer, doppelspuriger Doppelschleifführer
Betriebsmodus Joystick-Steuerung, Mausbetrieb, automatisches Erkennungsprogramm
Genauigkeit* (um) XY-Achse:≤ 3,5+L/200
Z-Achse:≤ 5,0+L/200
Wiederholbarkeit (um) 2m

Erleuchtung

System

 Kontur LED-Parallelkonturbeleuchtung
0~255 Stufenlose verstellbare 5-Ring 8-Teil LED-Oberflächenbeleuchtung
Oberfläche
Videosystem** 1/1.8 "Hoch-Definition-Digital-Farbkamera

8.3X motorisierte Zoomobjektive;

Optische Vergrößerung: 0,6 × 5,0 ×;

Videovergrößerung: 20X~170X (21 ′′ Monitor)
Messsoftware iMessung
Betriebssystem Unterstützung für das Betriebssystem WIN10/11-32/64-Bit
Sprache Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, andere Sprachen können hinzugefügt werden
Arbeitsumfeld Temperatur 20°C±2°C, Temperaturänderung <1°C/Hr; Luftfeuchtigkeit 30%~80% RH; Vibration <0,02g, ≤15Hz
Stromversorgung AC220V/50Hz; 110V/60Hz
Abmessungen ((WxDxH) (mm) 1938*1350*1692 2179*1646*1874 2462*1770*1736 2762*1770*1736
Verpackungsgröße ((WxDxH) (mm) 2500*1900*2200 2420*2060*2000 2700*2060*2000 3000*2060*2000
Nettogewicht (Kg) 1500 2000 2200 2500

Anmerkung:

L ist die gemessene Länge ((mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen stark von der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein annähernder Wert und hängt mit der Größe des Monitors und der Auflösung zusammen.

Das Sichtfeld ((mm) = (diagonal*horizontal*vertikal)







Produktkonfigurationsmodell Beschreibung ((Beispiel mit AutoVision 18122)):



Produktkategorie 2.5D 3D 2.5D 3D
Waren

2.5D-Automatisches Sehen

Messmaschine

 3D-automatische Kontakt- und Sichtmessmaschine 2.5D-automatische Laser-Scan- und Sichtmessmaschine

3D-automatische Multisensorik

Messmaschine
Modell AutoVision 18122A AutoVision18122B AutoVision 18122C AutoVision18122D
Typ Eine B C D
Bedeutung Optischer Zoom-Linsen-Sensor Zoom-Linsen-Sensor und Kontaktsonde-Sensor Zoom-Objektiv-Sensor und Laser-Sensor Zoom-Linsen-Sensor, Kontaktsonde-Sensor und Laser-Sensor
Kontaktsonde Ohne MCP-Kit1 Ohne MCP-Kit1
Lasermodule Ohne Ohne Omron Lazer Omron Lazer
Software-Version iMessung4.1 iMessung4.2 Ich messen5.0 Ich messen5.1





Modelle und Spezifikationen von Maschinen zur Messung der automatischen Sicht auf der beweglichen Brücke:



Modell Code # Modell Code # Modell Code # Modell Code #
AutoVision 432A

523-180H

 AutoVision 542A 523 bis 180J AutoVision 652A 523 bis 180K AutoVision862A 523 bis 180 L
AutoVision 432B 523 bis 280H AutoVision542B 523 bis 280J AutoVision652B 523 bis 280K AutoVision862B 523 bis 280L
AutoVision 432C 523 bis 380H AutoVision 542C 523 bis 380J AutoVision 652C 523-380K AutoVision862C 523 bis 380L
AutoVision 432D 523-480H AutoVision 542D 523 bis 480J AutoVision 652D 523-480K AutoVision862D 523 bis 480 L
Modell Code # Modell Code # Modell Code # Modell Code #
AutoVision1082A 523 bis 180M AutoVision12102A 523-180N AutoVision 15122A 523-180P AutoVision 18122A 523-180Q
AutoVision1082B 523 bis 280M AutoVision12102B 523-280N AutoVision15122B 523-280P AutoVision18122B 523-280Q
AutoVision1082C 523 bis 380M AutoVision12102C 523-380N AutoVision 15122C 523-380P AutoVision 18122C 523-380Q
AutoVision1082D 523 bis 480M AutoVision12102D 523-480N AutoVision15122D 523-480P AutoVision18122D 523-480Q
Modell Code # Modell Code # Modell Code # Modell Code #
AutoVision26162A 523-180R SinoVision 342A 528-180H SinoVision 452A 528 bis 180J - Das ist nicht wahr. 528 bis 180K
AutoVision26162B 523-280R SinoVision 342B 528 bis 280H SinoVision 452B 528 bis 280J SinoVision 562B 528-280K
AutoVision26162C 523-380R SinoVision 342C 528 bis 380H SinoVision 452C 528 bis 380J SinoVision 562C 528 bis 380K
AutoVision26162D 523 bis 480R SinoVision 342D 528-480H SinoVision 452D 528 bis 480J SinoVision 562D 528 bis 480K



Bewegliche Brücke Automatische Sichtmessmaschine Raummessung Leitfaden Tabelle:



Reisen Modell Genauigkeit X-Achsenfahrt mm Y-Achsenfahrt Z-Achse Standardausfahrt mm Z-Achse maximal Anpassungsreise mm
E1x, y E1z
300X400X200 SinoVision342 1.2+L/200 3.0+L/200 400 300 200 400
400X500X200 SinoVision452 500 400 200 400
500X600X200 SinoVision562 600 500 200 400
400X300X200 AutoVision 432 1.8+L/200 4.0+L/200 300 400 200 400
500X400X200 AutoVision542 400 500 200 400
600X500X200 AutoVision652 500 600 200 400
800X600X200 AutoVision862 600 800 200 400
1000X800X200 AutoVision1082 2.0+L/200 5.0+L/200 800 1000 200 300
1200X1000X200 AutoVision12102 2.5+L/200 5.0+L/200 1000 1200 200 300
1500X1200X200 AutoVision 15122 3.0+L/200 5.0+L/200 1200 1500 200 300
1800X1200X200 AutoVision18122 3.5+L/200 5.0+L/200 1200 1800 200 200
2000X1500X200 AutoVision20152 4.0+L/200 5.0+L/200 1500 2000 200 200
2600X1600X200 AutoVision26162 1600 2600 200 200

  • Weitere Reisevorgaben können je nach Kundenbedarf angepasst werden.

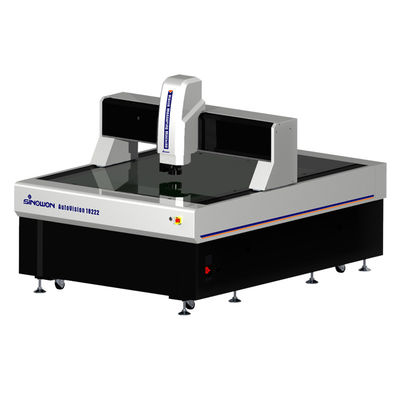

Maschine zur Messung von Auto-Vision mit hoher Präzision Brückentyp 1

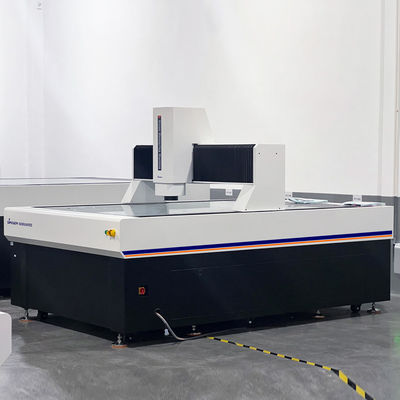

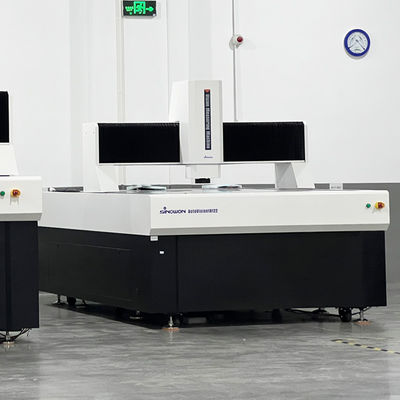

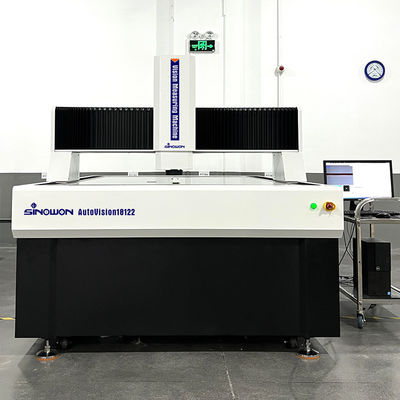

Maschine zur Messung von Auto-Vision mit hoher Präzision Brückentyp 2Maschine zur Messung von Auto-Vision mit hoher Präzision Brückentyp 3Maschine zur Messung von Auto-Vision mit hoher Präzision Brückentyp 4
