Messsystem auf Basis von 3D-Automatischer Kontaktsicht mit großer Reisepräzision

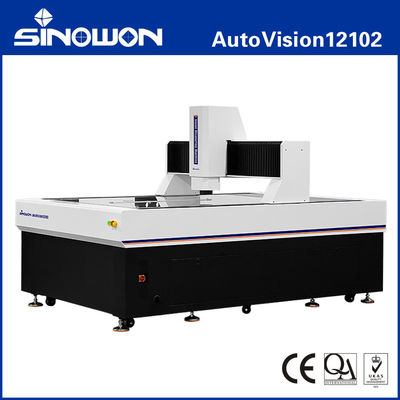

Hochpräzision Große Fahrt 3D-automatische Kontakt- und Sichtmessmaschine AutoVision12102 Serie

Produkteinführung:

AutoVision ist ein hochpräzises automatisches Messgerät für die Bewegungsbrücke, das für hochpräzise und großflächige Messungen entwickelt wurde.Messung des Werkstücks stationär, garantiert Messgenauigkeit und Stabilität, eignet sich für die Elektronikindustrie, medizinische Geräte und Instrumente, Messgeräte für LCD und Luft- und Raumfahrt und andere Industriezweige.

Merkmale des Produktsc:

• Bewegliche Brückenkonstruktion, bei der das Werkstück fest ist;
• Vierachsige CNC-Full-Automatik-Schließschleife, automatische Messung
• Basis und Säule aus indischem Marmor, gute Stabilität;
• Import RSF lineare Skala, Auflösung ist 0,1um, Schleifkugel Schraube und AC Servomotor usw. zur Gewährleistung der Präzision und Stabilität des Bewegungssystems;
• Importierte HD-Farbkamera, um die Anforderungen an klare Beobachtung und genaue Messung zu erfüllen;
• 8.3x hochauflösendes motorisiertes Koaxial-Zoomobjektiv, nur eine präzise Verdoppelung und eine einmalige Pixelkorrektur erforderlich;
• mit programmierbarer Oberflächen-LED-Kaltbeleuchtung mit 5 Ringen und 8 Abteilungen und Parallelbeleuchtung mit Kontur-LED und integrierter intelligenter Lichtregelung,Es kann automatisch die Helligkeit in der 8-Abteilung steuern;
• Leistungsfähige Funktion und einfache Bedienung iMeasuring Software zur Verbesserung der Qualitätskontrolle
• Optional MCP-Sonde und Laser-Sensor-Modul.

Spezifikationen:

Anmerkung:

L ist die gemessene Länge ((mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen stark von der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein annähernder Wert und hängt mit der Größe des Monitors und der Auflösung zusammen.

Das Sichtfeld ((mm) = (diagonal*horizontal*vertikal)

Produktkonfigurationsmodell Beschreibung ((Beispiel mit AutoVision12102)):

Modelle und Spezifikationen von Maschinen zur Messung der automatischen Sicht auf der beweglichen Brücke:

Bewegliche Brücke Automatische Sichtmessmaschine Raummessung Leitfaden Tabelle:

• Weitere Reisevorgaben können je nach Kundenbedarf angepasst werden.

Anwendung in der Industrie:

Optische Messmaschine OMM, auch als Vision Measuring Machine und Berührungslose Messmaschine, Zweidimensionale Messmaschine, 2,5-dimensionale Messmaschine bekannt,Mit der Modernisierung der modernen Industrie hochpräzise und Mikro-FertigungsindustrieDie Messung von geometrischen Abmessungen und geometrischen Toleranzen wird unvermeidlich.

Optische Messmaschinen eignen sich für alle Anwendungsbereiche zur Koordinatenmessung und werden in Maschinen, Elektronik, Instrumenten, Hardware,Kunststoffe und andere Industriezweige. wie: Formen, Schrauben, Metalle, Zubehör, Gummi, PCB-Boards, Federn, Hardware, Elektronik, Kunststoffe, Luftfahrt, Luftfahrt usw. überwindet es die Mängel traditioneller Vernier-Klemmen,Mikrometer, und Profilprojektoren, die eine hochpräzise, hocheffiziente und zuverlässige Messmaschine sind, die optische, mechanische, elektronische und computergestützte Bildverarbeitungstechnologien integriert.

Nach der Erfassung der Bilder durch das CCD-Kamerasystem und deren Verarbeitung durch Computer- und Softwaralgorithmen, wird das zu messende Objekt durch das optische Vergrößerungssystem vergrößert.Kontur und Oberflächenform, Größe, Winkel und Position verschiedener komplexer und präziser Teile automatisch erkannt werden können.Die Messdaten können in AUTOCAD importiert werden, um eine vollständige technischen Zeichnung zu werden, und Dokumente in DXF, IGS und anderen Formaten generiert werden können, und können auch in WORD, EXCEL und SPC statistische Analyse-Software importiert werden, um CPK und verschiedene statistische Berichte zu generieren.
