Name: 2.5D-Laser-Scan-Auto-Vision-Messsystem Hochpräzisions-visuelle Messmaschine
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision 542C
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Code#: 523 bis 380J

Fahrt auf der Achse X/Y: (500*400) mm

Z-Achse Reisen: 200mm

X/Y/Z-Achse Lineare Skala: Auflösung: 0,1 mm

Genauigkeit der XY-Achse: ≤1,8+L/200 ((um)

Genauigkeit der Z-Achse: ≤ 4,0+L/200 ((um)

Wiederholbarkeit: 2um

Messsoftware: iMessung

Abmessungen (BxTxH): (1463*940*1591) mm

Nettogewicht: 780kg

Hervorheben:

2.5D-Messsystem für die automatische Sicht

Laser-Scan-Auto-Vision-Messsystem

Hochpräzise visuelle Messmaschine

Grundinformation

Herkunftsort: Jiangmen, China

Markenname: SINOWON

Zertifizierung: CE/ROHS

Modellnummer: AutoVision 542C

Dokument: D4 Sinowon AutoVision Serie...a1.pdf

Zahlung und Versand AGB

Verpackung Informationen: Sperrholz

Lieferzeit: 30 ARBEITSTAGE

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat

Galerie

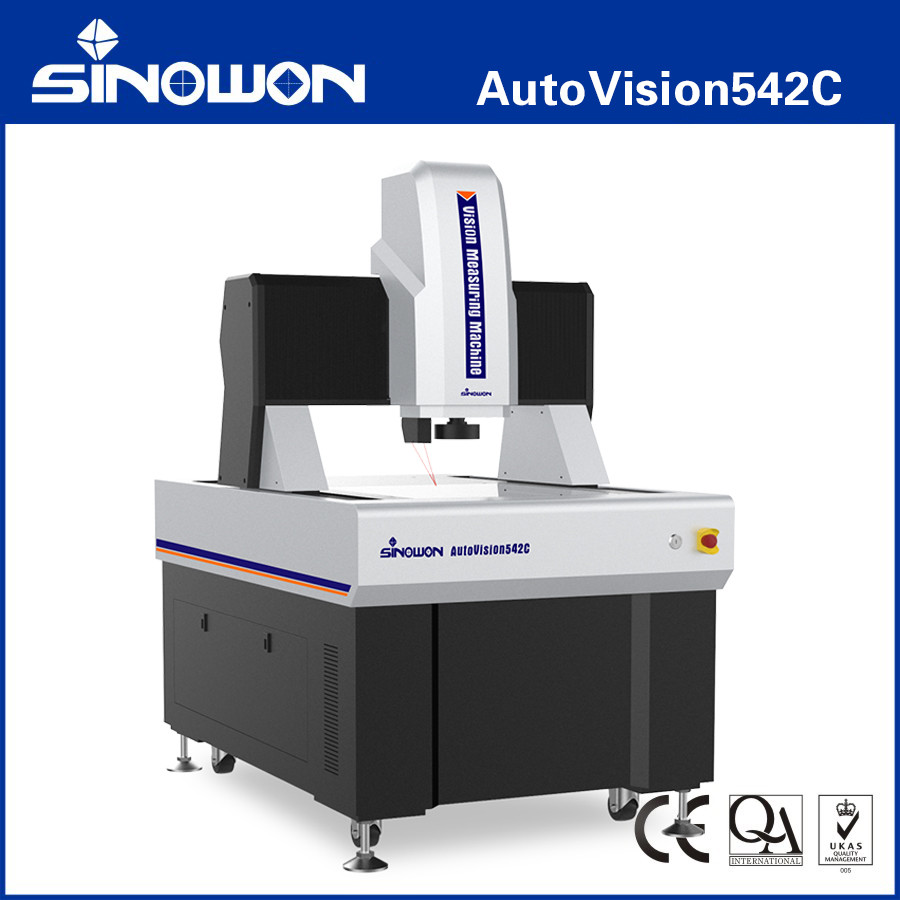

2.5D-Laser-Scan-Auto-Vision-Messsystem Hochpräzisions-visuelle Messmaschine

Produkt-Beschreibung

Hochpräzise Moving Bridge 2.5D Automatische Laser-Scan & Vision MessmaschineAutoVision542 Serie

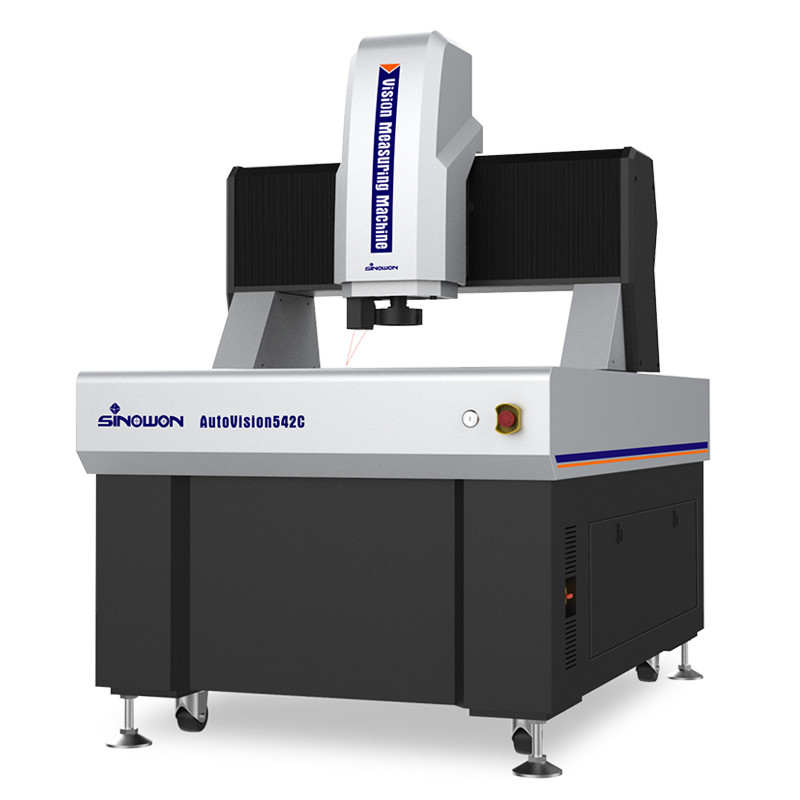

2.5D-Laser-Scan-Auto-Vision-Messsystem Hochpräzisions-visuelle Messmaschine 0

Produkteinführung:

AutoVision ist ein hochpräzises, automatisches Bildmessgerät mit Moving-Bridge-Design, das für hochpräzise und großflächige Messungen konzipiert wurde. Durch die Verwendung einer mobilen Brückenstruktur, bei der das Werkstück stationär gemessen wird, werden Messgenauigkeit und -stabilität gewährleistet. Es eignet sich für die Elektronikindustrie, medizinische Geräte und Instrumente, die Messung von LCDs und die Luft- und Raumfahrt sowie andere Industrien.

Produktmerkmalec:

Moving-Bridge-Struktur, Messwerkstück ist fixiert;l
Vier-Achsen-CNC-Vollautomatik-Closed-Loop-Steuerung, automatische Messung;l
Indischer Marmorsockel und -säule, gute Stabilität;l
Importierte RSF-Linearmaßstäbe, Auflösung 0,1 um, geschliffene Kugelumlaufspindel und AC-Servomotor usw. zur Gewährleistung der Präzision und Stabilität des Bewegungssystems;
Importierte HD-Farbkamera, um den Anforderungen an klare Beobachtung und präzise Messung gerecht zu werden;
8,3-faches hochauflösendes motorisiertes Koaxial-Zoomobjektiv, genaue Verdoppelung und nur einmalige Pixelkorrektur erforderlich;
Mit programmierbarer Oberflächen-5-Ring-8-Bereich-LED-Kaltbeleuchtung und Kontur-LED-Parallelbeleuchtung sowie eingebauter intelligenter Lichtanpassung kann die Helligkeit in den 8 Bereichen automatisch gesteuert werden;
Leistungsstarke Funktion und einfache Bedienung der iMeasuring-Software zur Verbesserung der Qualitätskontrolle;
Optionales MCP-Tastkopf- und Lasersensormodul. Maschinen können nach Kundenwünschen angepasst werden.

Spezifikationen:

Ware		Hochpräzise Moving Bridge Automatische Vision Messmaschine AutoVision Serie
Modell		AutoVision432	AutoVision542	AutoVision652	AutoVision862
X/Y-Achsen-Verfahrweg		(400*300)mm	(500*400)mm	(600*500)mm	(800*600)mm
Z-Achsen-Verfahrweg		200mm
X/Y/Z-Achsen-Linearmaßstab		Europäischer Linearmaßstab Auflösung: 0,1 um
Führungsmodus		P-Klasse Präzisions-Linearführung, Doppelspur-Doppelschieber-Führung
Betriebsart		Joystick-Controller, Mausbedienung, automatisches Erkennungsprogramm
Genauigkeit*		XY-Achse:≤1.8+L/200(um)
		Z-Achse:≤4.0+L/200(um)
Wiederholbarkeit		2um
Beleuchtung System	Kontur	LED-Parallelkonturbeleuchtung
		0~255 Stufenlos einstellbare 5-Ring-8-Bereich-LED-Oberflächenbeleuchtung
	Oberfläche
Videosystem**		1/1.8" High-Definition Digital-Farbkamera
		8.3X Motorisiertes Zoomobjektiv Optische Vergrößerung: 0.6X~5.0X; Videovergrößerung: 20X~170X (21” Monitor)
Messsoftware		iMeasuring
Betriebssystem		Unterstützt WIN10/11-32/64 Bit Betriebssystem
Sprache		Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, andere Sprachen können hinzugefügt werden
Arbeitsumgebung		Temperatur 20℃±2℃, Temperaturänderung<1℃/Std.; Luftfeuchtigkeit 30%~80%RH; Vibration<0.02g's, ≤15Hz
Stromversorgung		AC220V/50Hz; 110V/60Hz
Abmessungen (BxTxH)		(11958321579)mm	(14639401591)mm	(156810401591)mm	(181811571590)mm
Verpackungsgröße (BxTxH)		(138011701910)mm	(169013002000)mm	(180014002000)mm	(230017002000)mm
Nettogewicht		650Kg	780Kg	1380Kg	2000Kg

Hinweis:

L ist die gemessene Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokussiergenauigkeit hängen stark von der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein Näherungswert, der mit der Größe des Monitors und der Auflösung zusammenhängt.

Sichtfeld (mm) = (Diagonale*Horizontal*Vertikal)

Produktkonfigurationsmodell Beschreibung (Beispiel mit AutoVision542):

Produktkategorie	2.5D	3D	2.5D	3D
Ware	2.5D Automatische Vision Messmaschine	3D Automatische Kontakt- & Vision-Messmaschine	2.5D Automatische Laser-Scan & Vision Messmaschine	3D Automatische Multisensorik Messmaschine
Modell	AutoVision542A	AutoVision542B	AutoVision542C	AutoVision542D
Typ	A	B	C	D
Bedeutung	Optischer Zoomobjektiv-Sensor	Zoomobjektiv-Sensor und Kontakttastersensor	Zoomobjektiv-Sensor und Lasersensor	Zoomobjektiv-Sensor, Kontakttastersensor und Lasersensor
Kontakttaster	Ohne	MCP-Kit1	Ohne	MCP-Kit1
Lasermodul	Ohne	Ohne	Omron Laser	Omron Laser
Softwareversion	iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1

Moving Bridge Automatische Vision Messmaschinen Modelle und Spezifikationen:

Modell	Code#	Modell	Code#	Modell	Code#	Modell	Code#
AutoVision432A	523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L
AutoVision432B	523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L
AutoVision432C	523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L
AutoVision432D	523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L
Modell	Code#	Modell	Code#	Modell	Code#	Modell	Code#
AutoVision1082A	523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q
AutoVision1082B	523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q
AutoVision1082C	523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q
AutoVision1082D	523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q
Modell	Code#	Modell	Code#	Modell	Code#	Modell	Code#
AutoVision26162A	523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K
AutoVision26162B	523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K
AutoVision26162C	523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K
AutoVision26162D	523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K

Moving Bridge Automatische Vision Messmaschine Messraum-Leitfaden-Tabelle:

Verfahrweg	Modell	Genauigkeit		X-Achsen-Verfahrweg mm	Y-Achsen-Verfahrweg mm	Z-Achsen-Standardverfahrweg mm	Z-Achsen-Maximaler Kundenspezifischer Verfahrweg mm
Verfahrweg	Modell	E1x,y	E1z	X-Achsen-Verfahrweg mm	Y-Achsen-Verfahrweg mm	Z-Achsen-Standardverfahrweg mm	Z-Achsen-Maximaler Kundenspezifischer Verfahrweg mm
300X400X200	SinoVision342	1.2+L/200	3.0+L/200	400	300	200	400
400X500X200	SinoVision452			500	400	200	400
500X600X200	SinoVision562			600	500	200	400
400X300X200	AutoVision432	1.8+L/200	4.0+L/200	300	400	200	400
500X400X200	AutoVision542			400	500	200	400
600X500X200	AutoVision652			500	600	200	400
800X600X200	AutoVision862			600	800	200	400
1000X800X200	AutoVision1082	2.0+L/200	5.0+L/200	800	1000	200	300
1200X1000X200	AutoVision12102	2.5+L/200	5.0+L/200	1000	1200	200	300
1500X1200X200	AutoVision15122	3.0+L/200	5.0+L/200	1200	1500	200	300
1800X1200X200	AutoVision18122	3.5+L/200	5.0+L/200	1200	1800	200	200
2000X1500X200	AutoVision20152	4.0+L/200	5.0+L/200	1500	2000	200	200
2600X1600X200	AutoVision26162	4.0+L/200	5.0+L/200	1600	2600	200	200

Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.

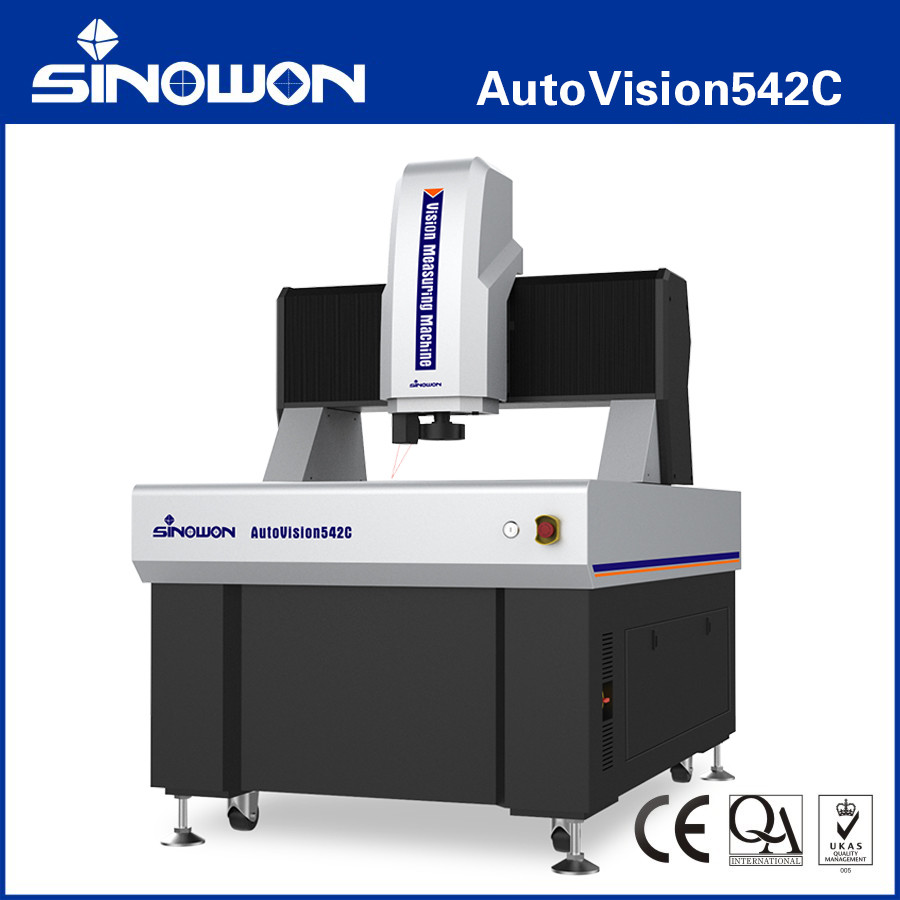

2.5D-Laser-Scan-Auto-Vision-Messsystem Hochpräzisions-visuelle Messmaschine 1
