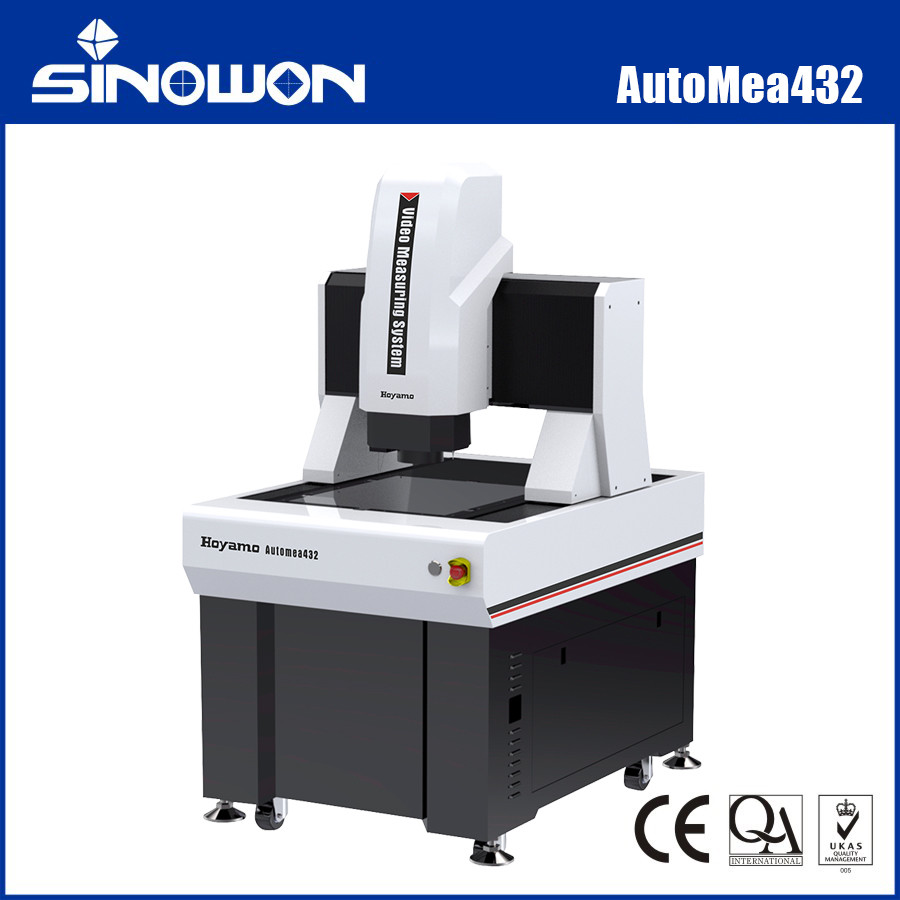

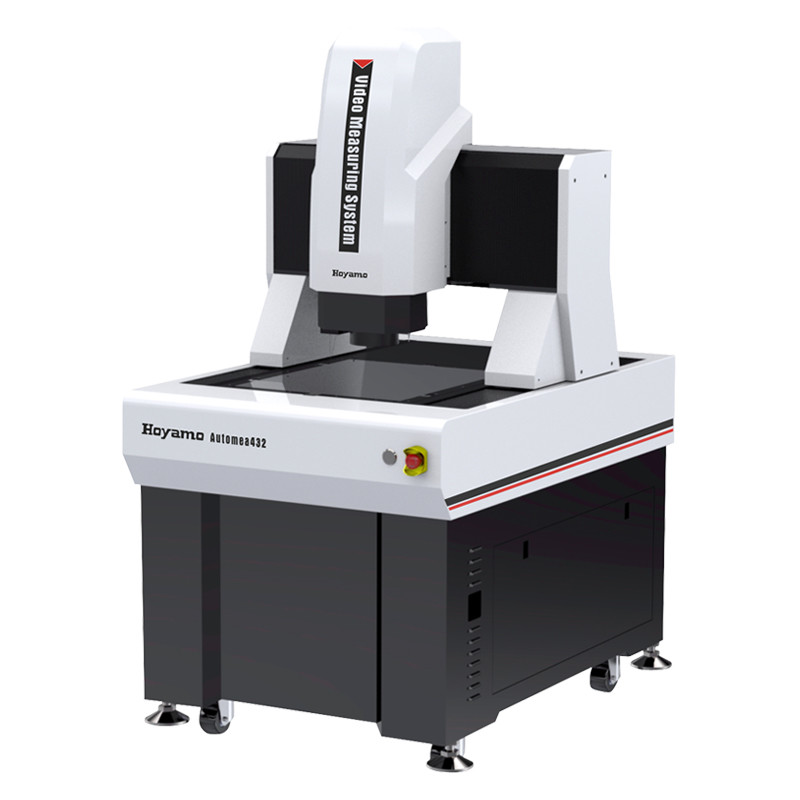

Name: Automatische Bewegungsbrücke Vision Messmaschine 3D Vision Messsystem
Brand: Hoyamo and Sinowon Inc
SKU: Automea 432B
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Code#: 523-220H

Fahrt auf der Achse X/Y: (400*300) mm

Z-Achse Reisen: 200mm

X/Y/Z-Achse Lineare Skala: Auflösung: 0,1 mm

Genauigkeit der XY-Achse: ≤ 2,5+L/200 ((um)

Genauigkeit der Z-Achse: ≤ 5,0+L/200 ((um)

Wiederholbarkeit: 2um

Messsoftware: iMessung

Abmessungen (BxTxH): (1195*832*1579) mm

Nettogewicht: 650 kg

Hervorheben:

3D-Messmaschine für die Bewegung von Brücken

Automatische Messmaschine zur Messung der Sicht der beweglichen Brücke

Automatisches 3D-Visionsmesssystem

Grundinformation

Herkunftsort: Jiangmen, China

Markenname: SINOWON

Zertifizierung: CE/ROHS

Modellnummer: Automea 432B

Dokument: D4 Sinowon AutoMea Series M...a1.pdf

Zahlung und Versand AGB

Verpackung Informationen: Sperrholz

Lieferzeit: 30 ARBEITSTAGE

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat

Galerie

Automatische Bewegungsbrücke Vision Messmaschine 3D Vision Messsystem

Produkt-Beschreibung

Moving Bridge 3D Automatisches Kontakt- & Video-Messsystem Automea432 Serie

Automatische Bewegungsbrücke Vision Messmaschine 3D Vision Messsystem 0

Produkteinführung:

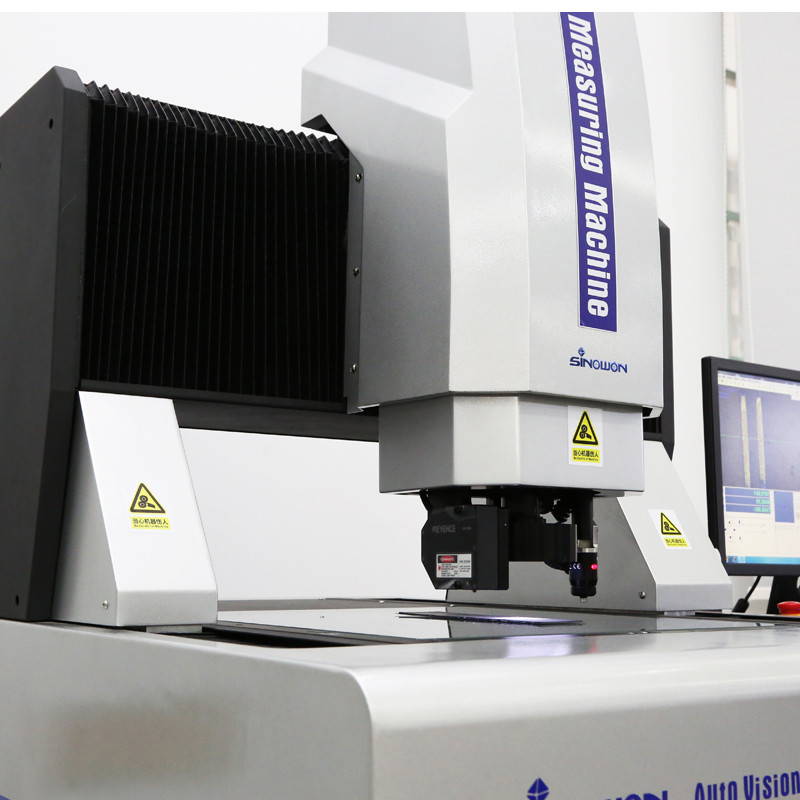

Automea ist ein vollautomatisches Vision-Messgerät vom Moving-Bridge-Typ, das für hochpräzise Messungen großer Abmessungen konzipiert wurde. Es verwendet eine bewegliche Brückenstruktur, bei der das zu messende Werkstück fixiert bleibt, um Messgenauigkeit und -stabilität zu gewährleisten. Es eignet sich für Messungen in Branchen wie Elektronik, medizinische Geräte, LCD, Luft- und Raumfahrt.

Produktmerkmale:Moving-Bridge-Struktur mit stationärem Werkstück;

Vierachsige CNC-Vollautomatik-Closed-Loop-Steuerung für vollautomatische Messung;
Marmorbasis und Querträger für Stabilität und Zuverlässigkeit;
0,5 μm hochpräzises Glasmaßstabslineal für hohe Präzision und Stabilität;
Präzisions-Linearführung, geschliffene Kugelumlaufspindel und AC-Servomotor zur Gewährleistung der Stabilität der Bewegungssystem-Positioniergenauigkeit der Maschine;
Hochauflösende Farbkamera, um die Anforderungen an klare Beobachtung und stabile Messung zu erfüllen;
6,5-fache hochauflösende Optik für präzises automatisches Zoomen mit Pixelkalibrierung;
Programmierbares 5-Ring-8-Zonen-LED-Oberflächenlicht und paralleles LED-Konturenlichtsystem für intelligente 256-stufige Helligkeitsanpassung;
Wird mit der vollautomatischen iMeasuring-Bildmesssoftware geliefert, leistungsstark und einfach zu bedienen;
Optionale Konfigurationen umfassen Tastsonden, Lasersonden und Kundenanpassungen nach Bedarf.
Spezifikationen:

Ware

2.5D Automatisches Video-Messsystem		mea-SerieModell
Genauigkeit		AutoMea542	AutoMea652	AutoMea862	X/Y-Achsenweg
(400*300)mm		(500*400)mm	(600*500)mm	(800*600)mm	Z-Achsenweg
200mm		X/Y/Z-3-Achsen-Linearmaßstab
Glasmaßstabslineal, Auflösung: 0,5um		Führungsmodus
Präzisions-Linearführungsschiene, Doppelspur mit Doppelschieberführung		Betriebsart
Joystick-Controller, Mausbedienung, automatisches Erkennungsprogramm.		Genauigkeit*
XY-Achse:≤2,5+L/200(um)		Z-Achse:≤5,0+L/200(um)
		Wiederholbarkeit
2um		Beleuchtung
System Kontur	LED-Parallellicht	0~255 Stufenlos einstellbare 5-Ring-8-Bereich-LED-Oberflächenbeleuchtung
		Oberfläche
	Videosystem**
1/2,9”High-Definition-Digital-Farbkamera		6,5-faches manuelles Zoomobjektiv; Optische Vergrößerung: 0,7X-4,5X, Videovergrößerung: 26X~172X (21,5“Monitor)
		Messsoftware
iMeasuring		Betriebssystem
Unterstützung WIN10/11-32/64 Bit Betriebssystem		Sprache
Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, andere Sprachen können hinzugefügt werden		Arbeitsumgebung
Temperatur 20℃±2℃, Temperaturänderung		<1℃/Std.; Luftfeuchtigkeit 30 % ~ 80 % rF; Vibration<0,02 g, ≤15 Hz.Stromversorgung
220V/50Hz/10A		Abmessungen (BxTxH)
(11958321579)mm		(14639401591)mm	(156810401591)mm	(181811571590)mm	Verpackungsgröße (BxTxH)
(138011701910)mm		(169013002000)mm	(180014002000)mm	(230017002000)mm	Nettogewicht
650 kg		780 kg	1380 kg	2000 kg	Hinweis:

L ist die gemessene Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokussiergenauigkeit hängen stark von der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein Näherungswert, der mit der Größe des Monitors und der Auflösung zusammenhängt.

Sichtfeld (mm) = (Diagonale*Horizontal*Vertikal)

Produktkonfigurationsmodellbeschreibung (Beispiel mit AutoMea432):

Produktkategorie

2.5D	3D	Ware	3D	Ware
2.5D Automatisches Video-Messsystem	3D Automatisches Kontakt- & Video-Messsystem	2.5D Automatisches Laser-Scan- & Video-Messsystem	3D Automatische Multisensorik	Messmaschine Modell
Genauigkeit	523-120H	523-220H	523-320H	523-420H
A	B	C	D	Bedeutung
Optisches Zoomobjektiv	Zoomobjektiv und Kontaktsondensensor	Zoomobjektiv und Lasersensor	Zoomobjektiv, Kontaktsondensensor und Lasersensor	Kontaktsonde
Ohne	Omron Laser	Lasermodul	Omron Laser	Lasermodul
Ohne	Omron Laser	Omron Laser	Softwareversion	Softwareversion
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Moving Bridge Automatik

Video-Messsystemmodelle und -spezifikationen: Modell

Genauigkeit	Automea26162A	Genauigkeit	Automea26162A	Genauigkeit	Automea26162A	Genauigkeit	Automea26162A
523-120H	Automea542A	523-120J	Automea652A	523-120K	Automea862A	523-120L	Automea432B
523-220H	Automea542B	523-220J	Automea652B	523-220K	Automea862B	523-220L	Automea432C
523-320H	Automea542C	523-320J	Automea652C	523-320K	Automea862C	523-320L	Automea432D
523-420H	Automea542D	523-420J	Automea652D	523-420K	Automea862D	523-420L	Modell
Genauigkeit	Automea26162A	Genauigkeit	Automea26162A	Genauigkeit	Automea26162A	Genauigkeit	Automea26162A
523-120M	Automea12102A	523-120N	Automea15122A	523-120P	Automea18122A	523-120Q	Automea1082B
523-220M	Automea12102B	523-220N	Automea15122B	523-220P	Automea18122B	523-220Q	Automea1082C
523-320M	Automea12102C	523-320N	Automea15122C	523-320P	Automea18122C	523-320Q	Automea1082D
523-420M	Automea12102D	523-420N	Automea15122D	523-420P	Automea18122D	523-420Q	Modell
Genauigkeit	Automea26162A	Genauigkeit	Automea26162A	Genauigkeit	Automea26162A	Genauigkeit	Automea26162A
523-120R	Automea26162B	523-220R	Automea26162C	523-320R	Automea26162D	523-420R	Moving Bridge Automatisches Video-Messsystem Messraum-Leitfaden:

Verfahrweg

Modell	Genauigkeit	X-Achsenweg mm		Y-Achsenweg	mm Z-Achsen-Standardweg mm	Z-Achsen-Maximaler benutzerdefinierter Weg mm	E1x,y
Modell	Genauigkeit	E1z	400X300X200	Y-Achsenweg	mm Z-Achsen-Standardweg mm	Z-Achsen-Maximaler benutzerdefinierter Weg mm	E1x,y
Automea432	2,5+L/200	5,0+L/200	1500	1800X1200X200	1000X800X200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
Automea542	400			1000X800X200	600	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
Automea652	500			600	800	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
Automea862	600			800	1000	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1000X800X200
Automea1082	3,0+L/200	5,0+L/200	1500	1000	1200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1800X1200X200
Automea12102	3,5+L/200	5,0+L/200	1500	1200	1800	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1800X1200X200
Automea15122	4,0+L/200	5,0+L/200	1500	1800	2000	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	1800X1200X200
Automea18122	4,5+L/200	5,0+L/200	1500	1800	200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.
Automea20152	5,0+L/200	1500	1500	2000	200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.
Automea26162	1600	1500	1500	2600	200	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.	Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.
