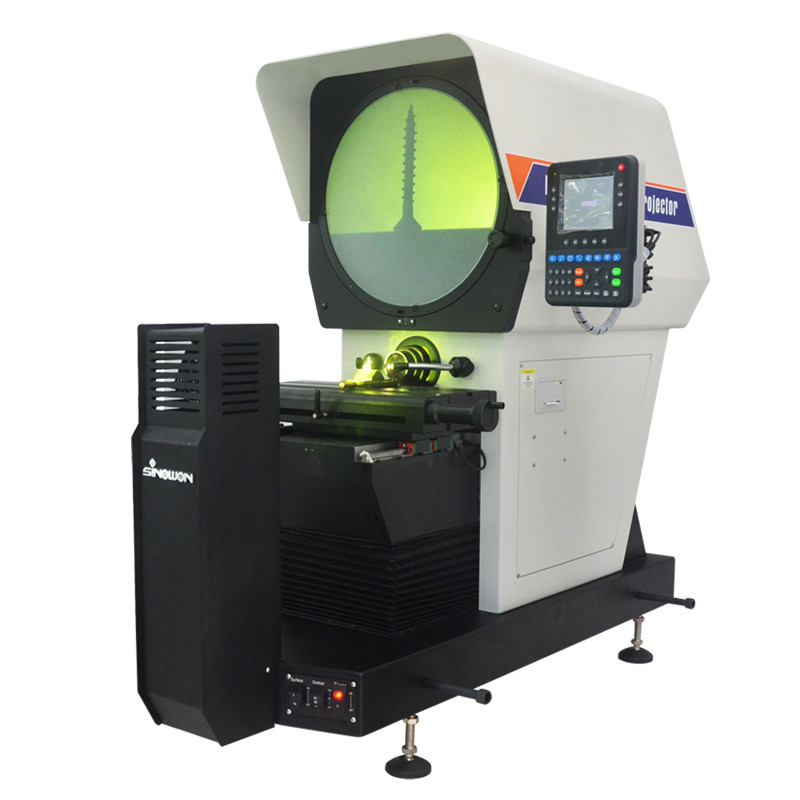

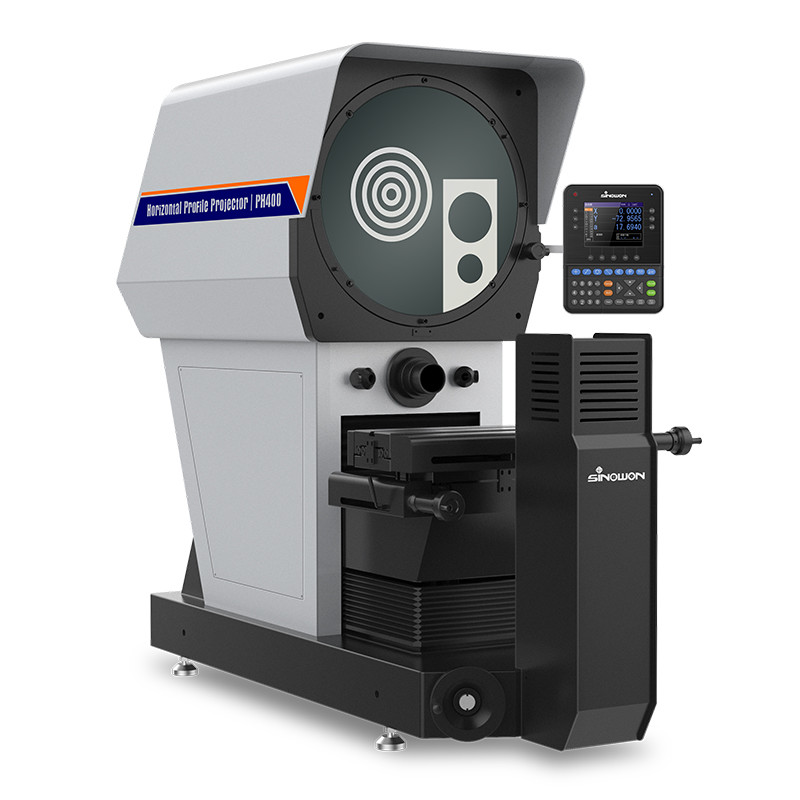

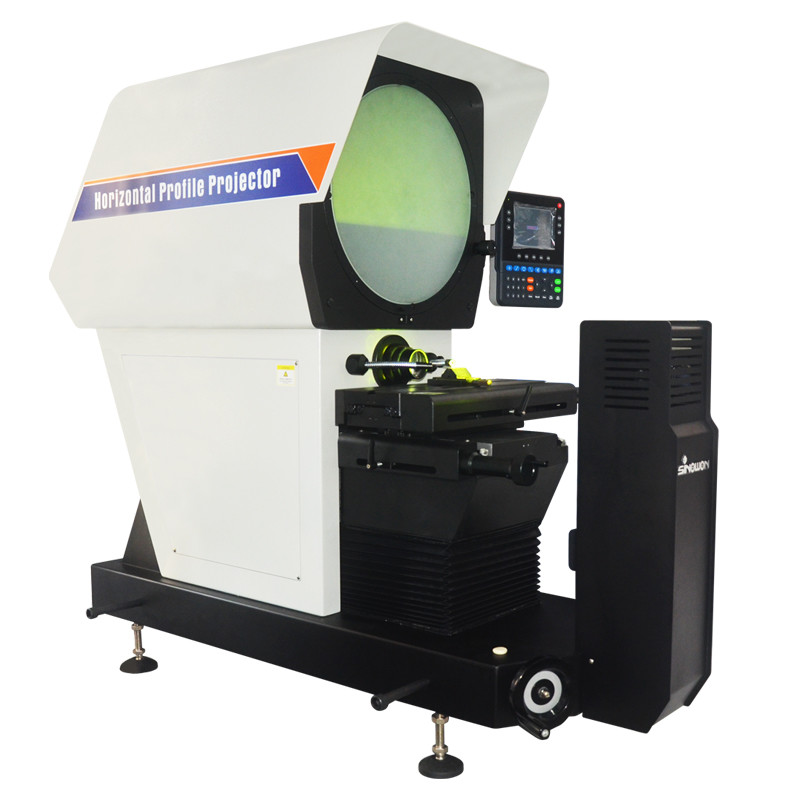

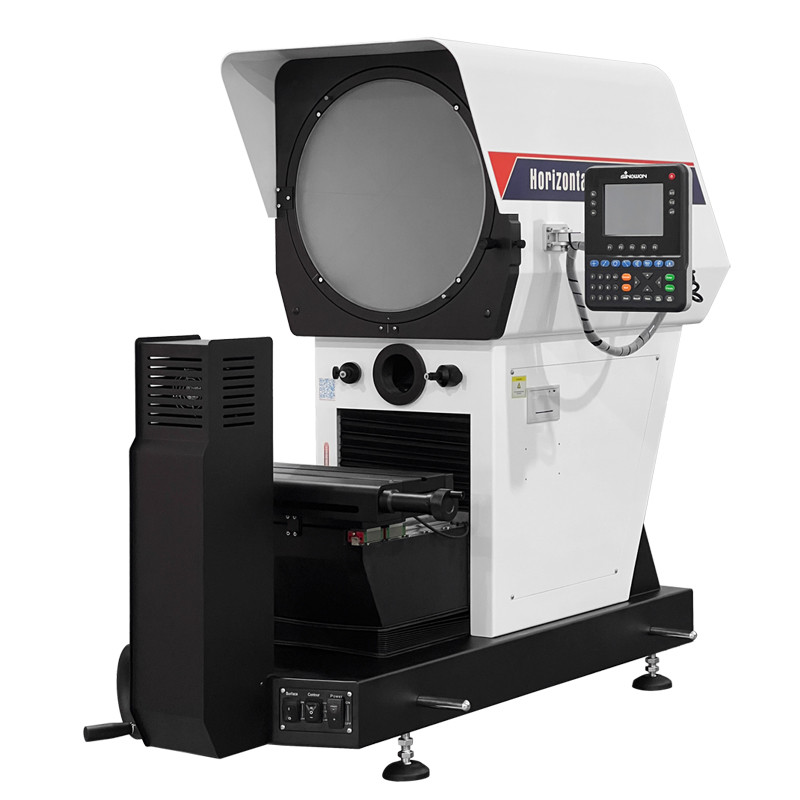

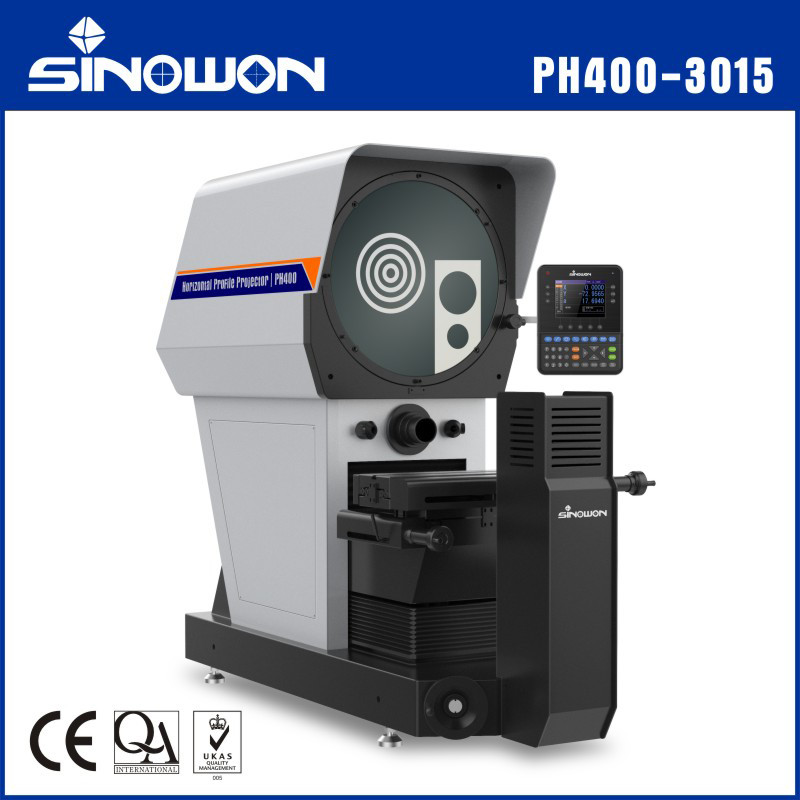

| Waren | Ø400 mm Digitale Horizontale Profilprojektor |
| Modus | PH400 bis 3015 |
Code # | 512 bis 400 |
| Größe der Arbeitsstadien | 455x126 mm |
| Reisen in der Arbeitsphase | 300 x 150 mm |
| Konzentration | 120 mm |
| Genauigkeit | ≤3+L/200 ((um) |
| Entschließung | 0.0005mm |
| Lastgewicht | 15 kg |
| Bildschirm | Durchmesser:412 mm, Messbereich ≥ Ø400 |
| Drehwinkel 0~360°; Auflösung: 1° oder 0,01°, Genauigkeit 6° |
| Digitale Ablesung | DP400 Multifunktionsfarbiger LCD-Digitallesegerät |
| Erleuchtung | Konturbeleuchtung:3.2V/10W LED
Oberflächenbeleuchtung:220V/130W Halogenlampe |
| Arbeitsumwelt | Temperatur: 20 °C ± 5 °C, Luftfeuchtigkeit: 40% bis 70% RH |
| Stromversorgung | AC110V/60Hz; 220V/50Hz, 200W |
| Abmessungen (L × W × H) | 1210*633*1455 mm |
| Verpackungsgröße ((L × W × H)) | 1630*780*1500 mm |
| Bruttogewicht | 350/300 kg |
Objektiv:
| Vergrößerung | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| Sichtfeld | φ80 mm | Φ40 mm | Φ20 mm | Φ8 mm |
| Arbeitsdistanz | 65 mm | 80 mm | 67.7 mm | 51.4 mm |
Farbbildschirm Multifunktions-Digitallesegerät DP400
Eigenschaften:
Ø 5.6Kolor-Bildschirm und versiegelte Silikon-Touch-Taste mit vollständigen Informationen, einfache Bedienung, lange Lebensdauer;
Ø Speichern von 100 dauerhaften Bildelementen, kann aktuelles Datum festlegen und speichern;
Ø Mehrfunktionsmessung: Punkt, Linie, Kreis,Winkel, Entfernung, Rechteck, Schraubnadel, Ellipse, Schlitz, Abrunden, Voreinstellung, Konstruktion usw.
Ø Funktion zur Zählung der Vorder- oder Gegenrichtung,1/2-Wert, Mittelpunkt, Genehmigungsfunktion, Aufruffunktion, REC ((Record) -Funktion und Zyklusmessung;
Ø Durchschnitt und lineare Kompensation sind für 3 Achsen verfügbar, was eine hohe Messgenauigkeit gewährleistet;
Ø kann den Fußschalter, den Drucker, die optische Randerkennung und andere Hilfsmittel für die Messung verbinden;
Ø mit Polar- und Koordinatensystem, die Millimeter- und Zollmessungen anzeigen und leicht verschieben können;
Ø Mit unabhängiger Passwortberechtigungsfunktion kann die ursprüngliche Einstellung auch durch Passwortberechtigung geändert werden, um die Möglichkeit einer Datenabweichung durch falsche Bedienung zu verhindern;
Ø Unterstützung mehrerer Sprachen: Chinesisch, Englisch und andere Sprachen.
Spezifikation:
| Modell | DP400 |
| Code # | 510 bis 340 |
| Sprache | Einfaches Chinesisch, Kompliziertes Chinesisch, Portugiesisch, Deutsch und Englisch usw. |
| Größe des LCD-Bildschirms | 115 mm × 85 mm |
| Auflösung des LCD-Bildschirms | 640*480 |
| Digitale Anzeigebereich | 8 Ziffern (mit Dezimalpunkt) |
| Anzeigeachse | 3 Achsen (X,Y,Z/Q) |
| Z/Q Anzeigemodell | Länge oder Winkel |
| Modell für die Winkelanzeige | Grad, Protokoll und zweiter oder zweiter Grad |
| Linienskala-Signal | TTL-Quadratwelle oder AC-Sinuswelle mit zwei 90°-Phasenwinkelunterschieden, Antriebsleistung größer als 10 MA |
| Auflösung in linearer Skala | 0.1um,0.2um,0.5mm, 1mm, 2mm, 5mm |
| Baud-Rate | 4800,9600,14400,19200,38400,57600 |
| Datenausgabeport | RS232,DB-9 Elternoberfläche |
| Betrieb Tastatur | Versiegelte Silikon-Touchtaste |
| Ausdehnungsanlage | Fußschalter, Drucker, optischer Randfinder usw. |
| Eingangsstromversorgung | AC90V-240V, 15 W |
| Betriebsumwelt | Betriebstemperatur: 0 °C-40 °C;Lagertemperatur:-10 °C-60 °C;Relative Luftfeuchtigkeit:<90% RH |
