Name: Semi-Auto-Vision-Messmaschine mit hoher Präzision iMeasuring IMS-5040C
Brand: Hoyamo and Sinowon Inc
SKU: IMS-5040C
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Code #: 521 bis 320J

Marmorarbeitsbank: (650*580) mm

Glasarbeitsbank: (540*440) mm

Fahrt auf der Achse X/Y: (500*400) mm

Z-Achse Reisen: Wirkungsgrad 200 mm

X/Y/Z-Ausschnitte: 0.5m

Stützpfeiler und Stehpfeiler: Granit mit hoher Präzision

XY-Axis Messgenauigkeit: ≤ 2,5+L/200 ((um)

Zais Messgenauigkeit: ≤ 5+L/200 ((um)

Genauigkeit der Repartition: 2um

Messsoftware: iMessung

Maß (WxDxH): (1111*867*1086) mm

Nettogewicht: 380 kg

Hervorheben:

Semi-Auto-Vision-Messmaschine

Bildmessmaschine mit hoher Präzision

Grundinformation

Herkunftsort: Jiangmen, China

Markenname: SINOWON

Zertifizierung: CE/ROHS

Modellnummer: IMS-5040C

Dokument: D4 Sinowon iSemi Series Hig...a1.pdf

Zahlung und Versand AGB

Verpackung Informationen: mit einer Breite von nicht mehr als 20 mm

Lieferzeit: 15 Arbeitstage

Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat

Galerie

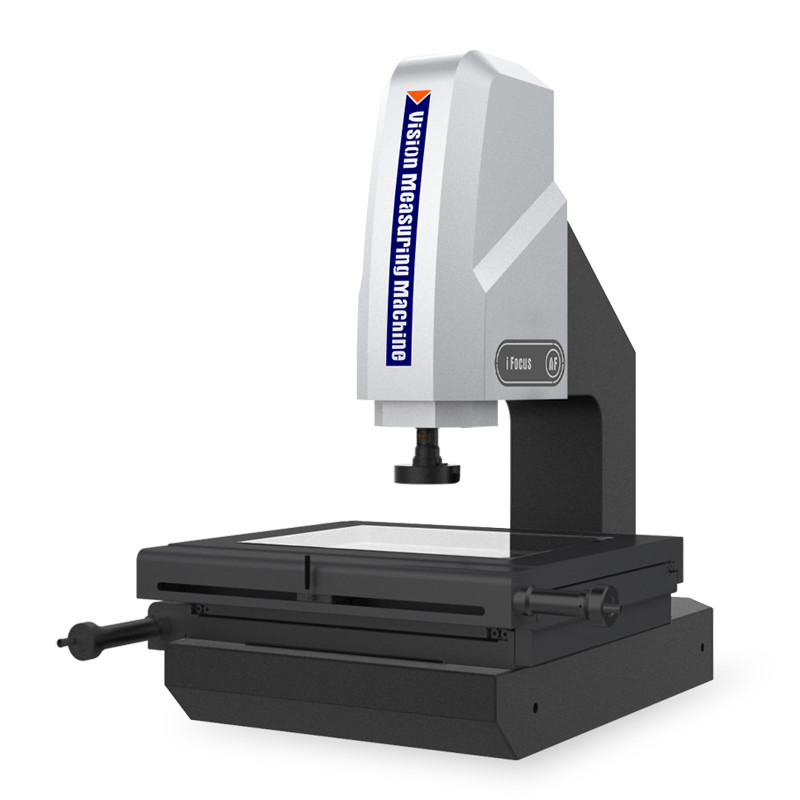

Semi-Auto-Vision-Messmaschine mit hoher Präzision iMeasuring IMS-5040C

Produkt-Beschreibung

Hochpräzise halbautomatische Vision-Messmaschine iSemi Serie IMS-5040C

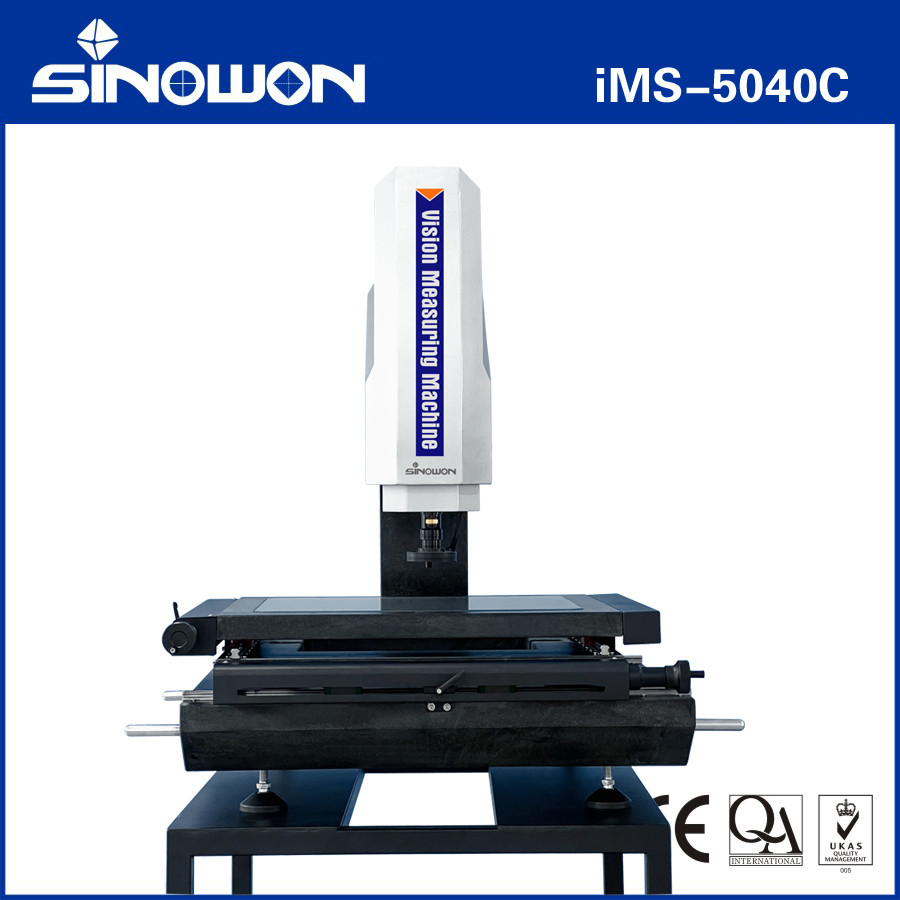

Semi-Auto-Vision-Messmaschine mit hoher Präzision iMeasuring IMS-5040C 0

Vision-MessmaschineProdukteigenschaften:

Verwenden Sie eine hochpräzise Granitbasis und -säule, um die Stabilität und Präzision der Maschine zu gewährleisten.
Verwenden Sie eine hochpräzise, zahnlose, polierte Stange und eine sich schnell bewegende Verriegelungsvorrichtung, um sicherzustellen, dass der Rückkehrfehler des Tisches innerhalb von 2 um liegt.
Verwenden Sie ein hochpräzises optisches Instrumentenlineal und einen Präzisionsarbeitstisch, um sicherzustellen, dass die Genauigkeit der Maschine innerhalb von ≤2,5+L/200um liegt;
Verwenden Sie ein hochauflösendes Zoomobjektiv und eine hochauflösende Farbdigitalkamera, um eine klare Bildqualität ohne Verzerrung zu gewährleisten.
Mithilfe der programmgesteuerten Flächen-4-Ring-8-Flächen-LED-Kaltbeleuchtung und der Contour-LED-Parallelbeleuchtung sowie einem eingebauten intelligenten Lichtanpassungsmodul kann die Flächenhelligkeit des Lichts im 4-Ring-8-Flächenbereich frei gesteuert werden ;
Die Messsoftware iMeasuring Vision verbessert die Qualitätskontrolle auf ein neues Niveau.
Die Z-Achse nutzt hochpräzise Linearführungen und ein Servomotor-Steuerungssystem, um eine automatische Fokussierung zu erreichen, menschliche Fokussierungsfehler zu vermeiden und die Messgenauigkeit und -stabilität zu verbessern;
Mit optionaler Kontakttaster- und dreidimensionaler Messsoftware kann die Maschine zu einer berührenden dreidimensionalen Messmaschine aufgerüstet werden.

Vision-MessmaschineTechnische SSpezifikationen:

Ware	Hochpräzise halbautomatische Vision-MessmaschineiSemi-Serie
Modell	IMS-2010D	IMS-2515D	IMS-3020D	IMS-4030D	IMS-5040D
Marmorwerkbank	(270*350)mm	(408*308)mm	(458*358)mm	(608*470)mm	(650*580)mm
Glaswerkbank	(142*242)mm	(306*198)mm	(356*248)mm	(456*348)mm	(540*440)mm
X/Y-Achsenweg	(200*100)mm	(250*150)mm	(300*200)mm	(400*300)mm	(500*400) mm
Verfahrweg der Z-Achse	Hochpräzise Linearführung, effektiver Verfahrweg 200 mm
X/Y/Z-Achsenauflösung	0,5 um
Sockel und Pfosten	Hochpräziser Granit
Messgenauigkeit*	XY-Achsen:≤2,5+L/200(um) ；Zais:≤5+L/200(um)
Wiederholgenauigkeit	2um
Beleuchtungssystem (Softwareanpassung)	Fläche 4 Ringe und 8 Zonen stufenlos regelbare LED-Kaltbeleuchtung
	Kontur-LED-Parallelbeleuchtung
	Optionales Koaxiallicht
Digitalkamera	1/2,9"/1,6 Megapixel hochauflösende Digitalkamera
Zoomobjektiv	Hochauflösendes Zoomobjektiv mit elektronischer Rückkopplung, 6,5-fach, optische Vergrößerung: 0,7- bis 4,5-fach; Videovergrößerung: 20- bis 129-fach
Messsoftware	iMessung
Betriebssystem	Unterstützt das Betriebssystem WIN 10/11–32/64
Sprache	Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, optional andere Sprachversionen
Arbeitsumgebung	Temperatur 20℃±2℃, Temperaturänderung <1℃/Std.; Luftfeuchtigkeit 30 % ~ 80 % relative Luftfeuchtigkeit; Vibration <0,02 g, ≤15 Hz.
Stromversorgung	AC220V/50Hz; 110V/60Hz
Abmessungen (BxTxH)	(677552998)mm	(7906171000) mm	(8386671000)mm	(10028171043) mm	(11118671086)mm
Verpackungsabmessungen (BxTxH)	(10307801260)mm	(10307801260)mm	(10307801260)mm	(113010001270)mm	(125010351460)mm
Brutto-/Nettogewicht	220/150 kg	242/175 kg	275/185 kg	449/350 kg	550/380 kg

Notiz:

„L“ stellt die gemessene Länge in Millimetern dar und die mechanische Genauigkeit der Z-Achse hängt stark von der Fokussierungsgenauigkeit und der Oberfläche des Werkstücks ab.

Die Vergrößerung ist ein Richtwert und hängt eng mit der Größe und Auflösung des Displays zusammen.

Kunden können je nach Bedarf ein 0,5- oder 2-faches Zusatzobjektiv hinzufügen, um eine Bildvergrößerung zu erzielen.

iMS-2010/5040 sind Werkbänke aus Marmor, während iMS-2515/3020/4030 Werkbänke aus Metall sind.

Beschreibung des Produktkonfigurationsmodells (Beispiel mit iMS-5040):

Sensorkonfiguration	2,5D	3D	2,5D	3D
Ware	2,5D-Vision-Messmaschine	3D-Kontakt- und Vision-Messmaschine	Halbautomatische 2,5D-Vision-Messmaschine	Halbautomatische 3D-Kontakt- und Bildmessmaschine
Modell	iMS-5040A	iMS-5040B	iMS-5040C	iMS-5040D
Typ	A	B	C	D
Bedeutung	Optischer Zoomobjektivsensor	Zoomobjektiv-Sensor und Kontaktsondensensor	Zoomobjektivsensor und Z-Achsen-Autofokusfunktion	Zoomobjektivsensor, Kontaktsondensensor und Autofokusfunktion
Z-Achsen-Autofokus	Ohne	Ohne	Mit	Mit
Kontaktsonde	Ohne	Mit	Ohne	Mit
Software	iMessung2.1	iMessung3.1	iMessung2.2	iMessung3.2

Modelle und Spezifikationen manueller Bildverarbeitungsmessgeräte:

Modell	Code#	Modell	Code#	Modell	Code#	Modell	Code#	Modell	Code#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	------

Reiseführertabelle für manuelle Bildmessmaschinen:

Federweg mm	Modell	X-Achsenweg mm	Y-Achsenweg mm	Z-Achsen-Standardweg mm	Maximaler individueller Verfahrweg der Z-Achse mm
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Andere Reisespezifikationen können je nach Kundenwunsch angepasst werden.

Vision-MessmaschineStrukturzeichnungen:

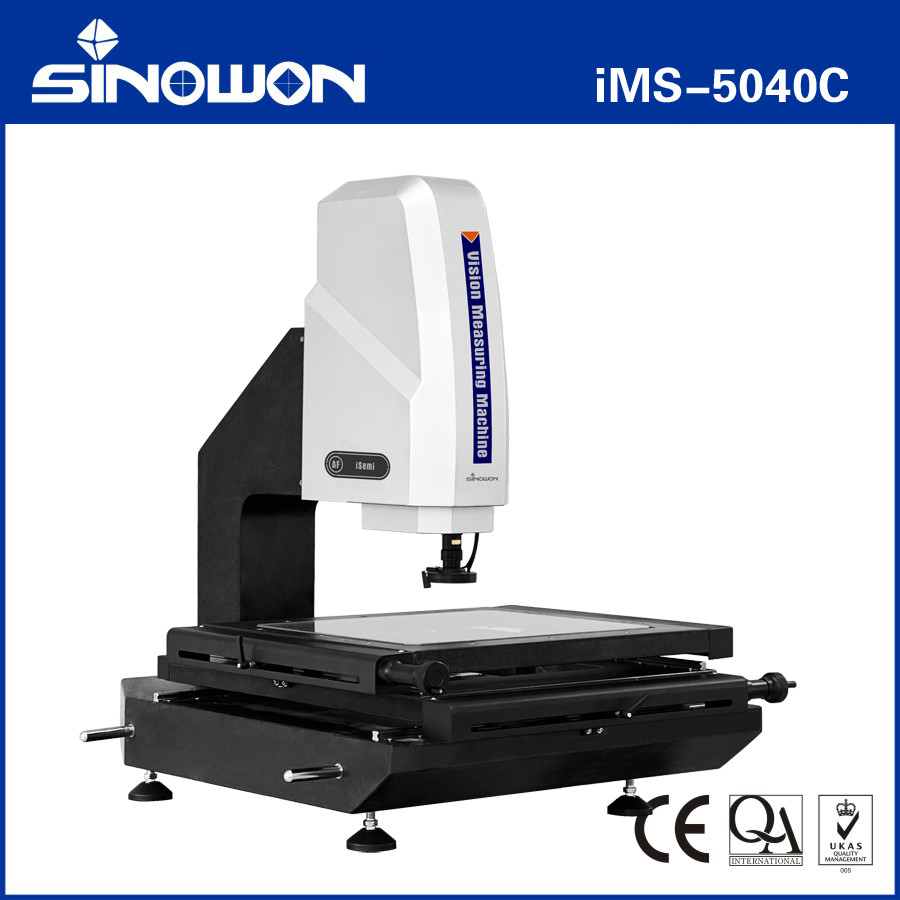

Semi-Auto-Vision-Messmaschine mit hoher Präzision iMeasuring IMS-5040C 1

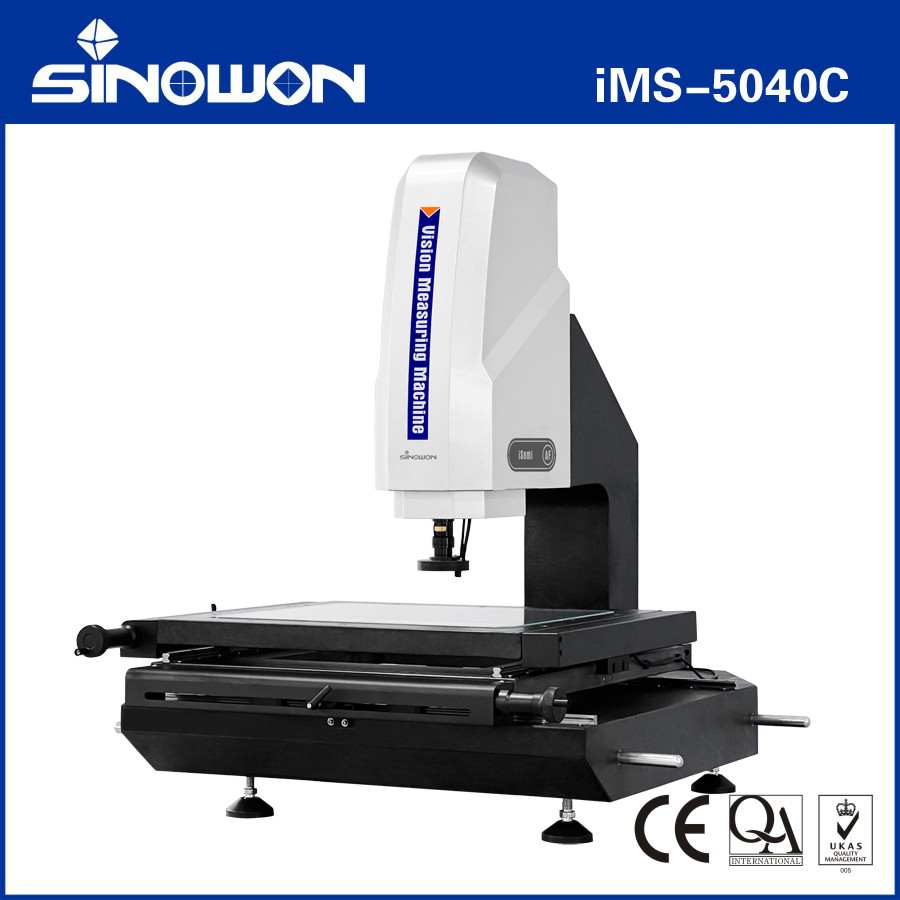

Semi-Auto-Vision-Messmaschine mit hoher Präzision iMeasuring IMS-5040C 2

Vision-MessmaschineBranchenanwendung:

Optische Messmaschine OMM, auch bekannt als Vision-Messmaschine und berührungslose Messmaschine, zweidimensionale Messmaschine, 2,5-dimensionale Messmaschine, mit der Modernisierung der modernen industriellen Hochpräzisions- und Mikrofertigungsindustrie wird berührungslose optische Messmaschine eingesetzt Bildmessmethode für schnelle und präzise Messungen. Die Messung geometrischer Abmessungen und geometrischer Toleranzen wird unumgänglich.

Optische Messgeräte eignen sich für alle Anwendungsbereiche zur Koordinatenmessung und werden häufig in der Maschinen-, Elektronik-, Instrumenten-, Hardware-, Kunststoff- und anderen Industrie eingesetzt. Zum Beispiel: Formen, Schrauben, Metalle, Zubehör, Gummi, Leiterplatten, Federn, Hardware, Elektronik, Kunststoffe, Luft- und Raumfahrt usw. Es überwindet die Mängel herkömmlicher Messschieber, Mikrometer und Profilprojektoren, was eine hohe Qualität darstellt -präzise, hocheffiziente und hochzuverlässige Messmaschine, die optische, mechanische, elektronische und computergestützte Bildverarbeitungstechnologien integriert.

Das zu messende Objekt wird durch das optische Vergrößerungssystem vergrößert. Nachdem die Bildmerkmale vom CCD-Kamerasystem erfasst und von Computer- und Softwarealgorithmen verarbeitet wurden, können Kontur und Oberflächenform, Größe, Winkel und Position verschiedener komplexer und präziser Teile automatisch erkannt werden. Mikroinspektion und Qualitätskontrolle. Die Messdaten können in AUTOCAD importiert werden, um eine vollständige Konstruktionszeichnung zu erstellen, und es können Dokumente in DXF, IGS und anderen Formaten generiert werden. Sie können auch in die statistische Analysesoftware WORD, EXCEL und SPC importiert werden, um CPK und verschiedene statistische Berichte zu erstellen.

Semi-Auto-Vision-Messmaschine mit hoher Präzision iMeasuring IMS-5040C 3

Semi-Auto-Vision-Messmaschine mit hoher Präzision iMeasuring IMS-5040C 4
