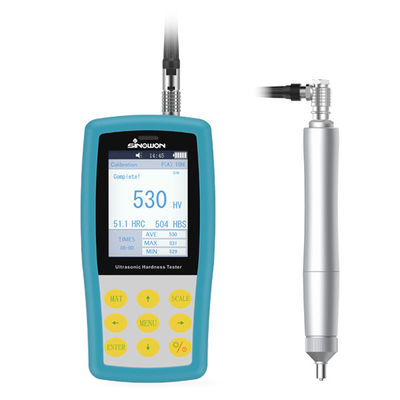

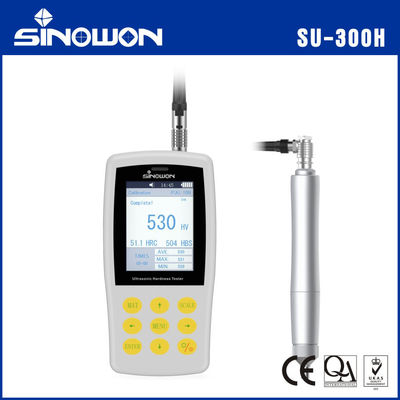

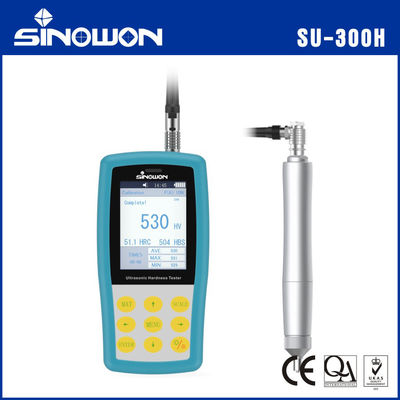

Manueller Ultraschall-Härteprüfer SU-300H
SU-300H Einführung:
● Der manuelle Ultraschall-Härteprüfer SU-300H ist ein klassisches tragbares Durometer der Sinowon-Gruppe. Er verwendet die Methode der Ultraschall-Kontaktimpedanz, um Härteprüfungen vor Ort oder im Labor durchzuführen.
● Der SU-300H ist ein ZfP-Durometer, da der Kontakteindruck zu klein ist, um ihn zu beobachten. Er ist eine der hervorragenden Lösungen zur Härteprüfung von Fertigprodukten, wie z. B. Formen, Zahnrädern, Wellen, Stäben, Schrauben, Schienen usw.
● Der SU-300H kann nicht nur mit den manuellen Sonden, sondern auch mit den motorisierten Sonden verwendet werden, wodurch er in der Lage ist, den unterschiedlichen Anwendungen im Hinblick auf die unterschiedliche Oberflächenrauheit gerecht zu werden.
● Der SU-300H entspricht der Norm ASTM A1038-2005, der DIN-Norm DIN50159-1-2008 und der chinesischen nationalen Norm GB/T 34205-2017.
Hervorhebung der Eigenschaften:
● Perfekte Genauigkeit——±3% HV, ±1,5 HR, ±3% HB.
● Mikroskopischer Eindruck—— Nur ein Hochleistungsmikroskop kann den Eindruck erkennen.
● Schnelle Messung—— Ergebnis in 2 Sekunden.
● Großes LCD-Display—— Zeigt direkt das Messergebnis, die Anzahl der Messungen, den Maximal-, Minimal-, Durchschnitts- und Abweichungswert an.
● Benutzerfreundliche Bedienung—— Funktioniert gut nach kurzer Schulung.
● Garantieversprechen—— 2 Jahre Garantie auf das Hauptgerät (ohne Sonde).
● Massenspeicher—— Speichern von 1000 Gruppen von Messdaten.
● Einfache Kalibrierung—— Speichern von 20 Gruppen von Kalibrierdaten zum Aufrufen, Verbesserung der Kalibrierungseffizienz.
Spezifikationen:
| Ware |
Manueller Ultraschall-Härteprüfer |
| Modell |
SU-300H |
| Code# |
882-141H |
| Optionale Sonde |
Manuelle Sonde: 10N, 20N, 49N, 98N; Motorisierte Sonde: 3N, 5N, 8N, 10N |
| Messbereich (DIN) |
HBS: 100-500; HV: 100-1500; HRC: 20-68; HRB: 55-100; HRA: 37-85; Mpa: 255-2180N/mm |
|
Messung
Genauigkeit (%)
|
Skalen |
﹤250HV |
250~500HV |
500~800Hv |
﹥800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Härteskalen |
Vickers (HV); Rockwell C (HRC); Rockwell A (HRA); Rockwell B (HRB); Brinell (HB) |
| LCD |
Farbbildschirm |
| Datenanzeige |
Belastungskraft, Testzeiten, Testergebnis, Durchschnitt,
Maximum, Minimum, Abweichung und Umrechnungsskala.
|
| Sprache |
Chinesisch, Englisch, Deutsch, Portugiesisch, Türkisch |
| Datenausgabe |
RS232 Hyper Terminal/Bluetooth-Drucker |
| Drucken |
Bluetooth |
| Datenspeicherung |
Speichern von 1000 Messdatengruppen und 20 Kalibrierdatengruppen |
| Worteingabe |
Buchstaben und Zahlen |
| Arbeitsumgebung |
Temperatur: -10°C bis 50°C; Luftfeuchtigkeit: 30%-80% r.F. |
| Batteriespannung |
Wiederaufladbare Lithiumbatterie; Spannung: 4,2 V, 3200 mAh |
| Ladegerätspannung |
AC220V/50Hz, 110V/60Hz |
| Abmessungen und Gewicht des Hauptgeräts |
Abmessungen des Hauptgeräts: 160 x 80 x 30 mm (L x B x H); Manuelle Sonde: Φ22×153 mm; Gewicht (ohne Sonde): 0,5 kg |
| Abmessungen und Gewicht der Verpackung |
Verpackungsabmessungen: 320 x 430 x 155 mm (L x B x H); Verpackungsgewicht (Standardlieferung): 4,3 kg |
Manuelle Sonde für Ultraschall-Härteprüfer
Eigenschaften:
● Einführung der neuesten Ultraschallsensortechnologie
● Erhalten Sie genaue Härtewerte ohne zusätzliche Geräte
● Unterstützung von 360° Schnellmessung
● Ausgezeichnetes Human-Engineering-Design, leicht zu halten
● Geeignete Abmessungen und Gewicht der Sonde sind bequem zu handhaben
● Schnelles und genaues Messen von Kanten und festen Positionen des Prüflings
● Mikroeindruck, zerstörungsfrei für den Prüfling
Spezifikationen der manuellen Sonde:
| Sondentyp |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code# |
882-311 |
882-321 |
882-331 |
882-341 |
| Bemerkung |
Optional |
Standard |
Optional |
Optional |
| Belastungskraft |
10N |
20N |
50N |
98N |
| Durchmesser |
21 mm |
21 mm |
21 mm |
21 mm |
| Länge |
154 mm |
154 mm |
154 mm |
154 mm |
| Durchmesser der Schwingstange |
2,4 mm |
2,4 mm |
3 mm |
3 mm |
| Rauheit der Messoberfläche |
Ra<3,2 um |
Ra<5 um |
Ra<10 um |
Ra<15 um |
| Mindestgewicht des Prüfmaterials |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Mindestdicke des Prüfmaterials |
2 mm |
2 mm |
2 mm |
2 mm |

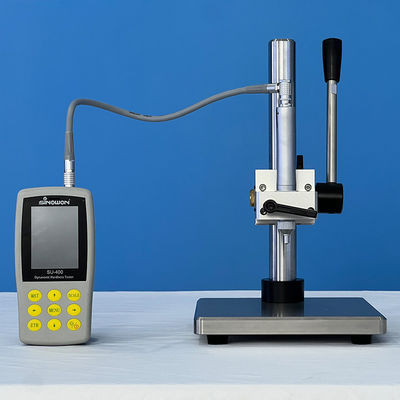

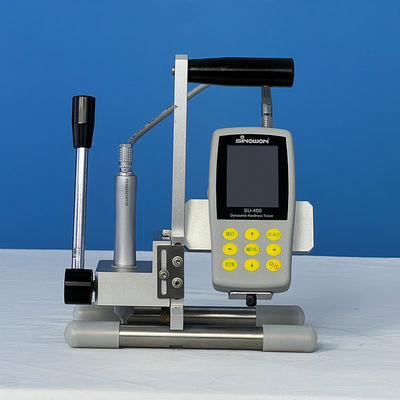

Motorisierte Sonde für Ultraschall-Härteprüfer:
Eigenschaften:
● Einführung der neuesten Ultraschallsensortechnologie
● Erhalten Sie genaue Härtewerte ohne zusätzliche Geräte
● Ausgezeichnetes Human-Engineering-Design, leicht zu halten
● Schnelles und genaues Messen von Kanten und festen Positionen des Prüflings
● Mikroeindruck, zerstörungsfrei für den Prüfling
● Motorisierte Steuerung, eine Taste für schnelles Messen
● Beseitigung von Fehlern durch Handzittern bei manueller Sonde, höhere Genauigkeit und Wiederholbarkeit
● Besser geeignet für dünne Teile, Härte der Beschichtungsschicht
Spezifikationen der motorisierten Sonde:
| Sondentyp |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Code# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Bemerkung |
Optional |
Optional |
Optional |
Optional |
Optional |
| Belastungskraft |
3N |
5N |
8N |
10N |
20N |
| Durchmesser |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Länge |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Durchmesser der Schwingstange |
3,7 mm |
3,7 mm |
3,7 mm |
3,7 mm |
3,7 mm |
| Mindestgewicht des Prüfmaterials |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Mindestdicke des Prüfmaterials |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Tragbarer universeller Dynasonic-Härteprüfer Anwendung:
● Härtemessung von Flanschkanten und Zahnradfußstempeln, Formen, Blechen, oberflächengehärteten Zähnen und Zahnradnuten sowie konischen Teilen;
● Härtemessung von Achsen, dünnwandigen Rohren und Behältern;
● Härtemessung von Rädern und Turbinenläufern;
● Härtemessung von Bitklingen;
● Härtemessung von Schweißteilen;
● Messung einer bestimmten Öffnungstiefe, tiefe Delle, konvexe Markierung mit größerem Radius, unregelmäßige Ebene;
● Härtemessung der meisten Eisenmetalle, Nichteisenmetalle und anderer Legierungen in der industriellen Produktion.
