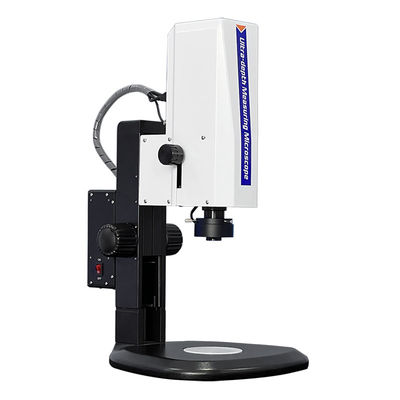

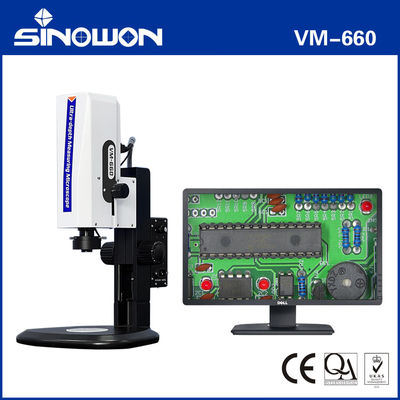

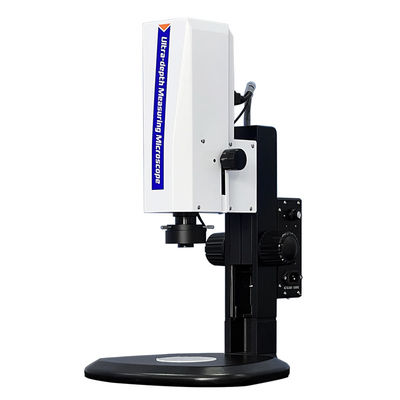

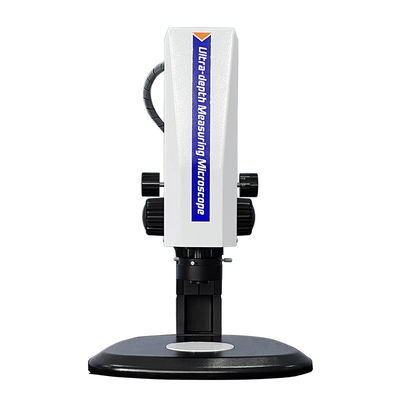

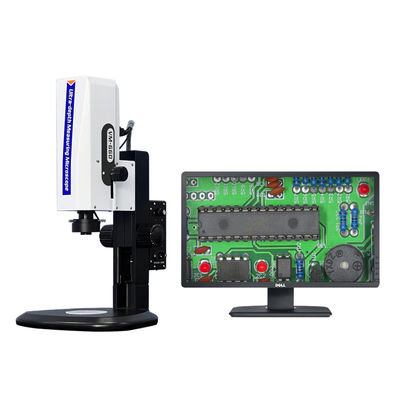

UltraschallFusion Messmikroskop VM-660
AnwendungFeld:
Produktinspektion, Materialinspektion und -forschung, PCB- und SMT-Inspektion und -analyse, Druckerei, Textilinspektion, biologische Anatomie, medizinische Prüfung und andere Bereiche.
Eigenschaften:
Integraler Entwurf, exquisit, modisch, großzügig.
l Eingebaute HDMI-Integrierte Kamera mit hoher Auflösung, direkt mit dem HDMI-Monitor verbunden, um zu überprüfen
l Mit einer hochauflösenden 0,7~4,5X-Parallel-Distensions-Zoomobjektive ist es wesentlich bequemer und schneller, die Objektivvergrößerung zu wechseln;
l mit verstellbarer LED-Oberflächenreflexionsbeleuchtung kann die Helligkeit unabhängig gesteuert werden;
l mit einer hochauflösenden Industriekamera mit 1/2 ̊ 2Mpixel, die das Bild klarer macht;
l Mit seiner eigenen Messfunktion kann er lineare Abmessungen wie Entfernung, Umfang, Fläche, Winkel, Radian, Breite, Höhe und Radius-Elemente messen.
l Mehrere optionale mobile Steuerplattform, um eine präzise Positionsmessung zu gewährleisten.
Technische Spezifikation:
| Waren |
UltraschallFusion Messmikroskop |
| Modell |
VM-660 |
| Code # |
451 bis 660 |
| Elektronische Vergrößerung |
25X ~ 150X
(HDMI 16:9 21,5 ̊ LCD-Monitor)
(Verfügbar Anpassung 5X ~ 3000X)
|
| Optisches System |
0.7X~4.5X Zoomobjektiv |
| Zoom-Verhältnis:6.5:1 |
| 0.5X-C-Mount-Adapterspiegel für die Kamera |
| Kameraparameter |
2MPixel ((1920*1080) |
| Bildgröße: 1/2 |
| Bilder: 1080P@60fps |
| Messfunktion |
Lineare Abmessungen wie Entfernung, Umfang, Fläche, Winkel, Radian, Breite, Höhe und Radius werden gemessen |
| Datenspeicherung |
Bild mit Messresultat oder EXCEL-Datei |
| Messmethode |
Mausbetrieb, intelligente Punktwahl/manuelle Punktwahl |
| Messgenauigkeit |
00,02 mm bis 0,003 mm |
| Erleuchtung |
Einstellbare LED-Oberflächenbeleuchtung |
| Mikroskopstand |
Z-Achse Fahrt: 100 mm |
| Elektrische Parameter |
AC90~240V/50~60HZ |
| Abmessung |
375*285*500 mm |
| Nettogewicht |
6.5 Kilo |
Ich...Magen Leistung
A: Sieh zu. Gem IInspektion
B: PCB-Lötinspektion
MessungFEinführungIch...Einführung:
VM-660 kann gerade Linien, Winkel, konzentrische Kreise, parallele Linien, Punkt-Linie-Abstand, Punkt und Linie zu konzentrischen Kreisen, Durchmesser, Umfang und Fläche messen,Länge und Breite des Rechtecks, und kann Umfang und Fläche berechnen. Es kann das Polygon messen und seine Fläche berechnen. Alle entsprechenden Messberichte können auf eine Flash-Speicherplatte ausgeführt werden.
Sichtfeld:
Vergrößerungsspezifikation:
| Optische Vergrößerung |
Videovergrößerung |
X ((mm) |
Y(mm) |
D (mm) |
| 0.7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150X |
2.84 |
2.14 |
3.56 |
Zusätzliches Zubehör:
