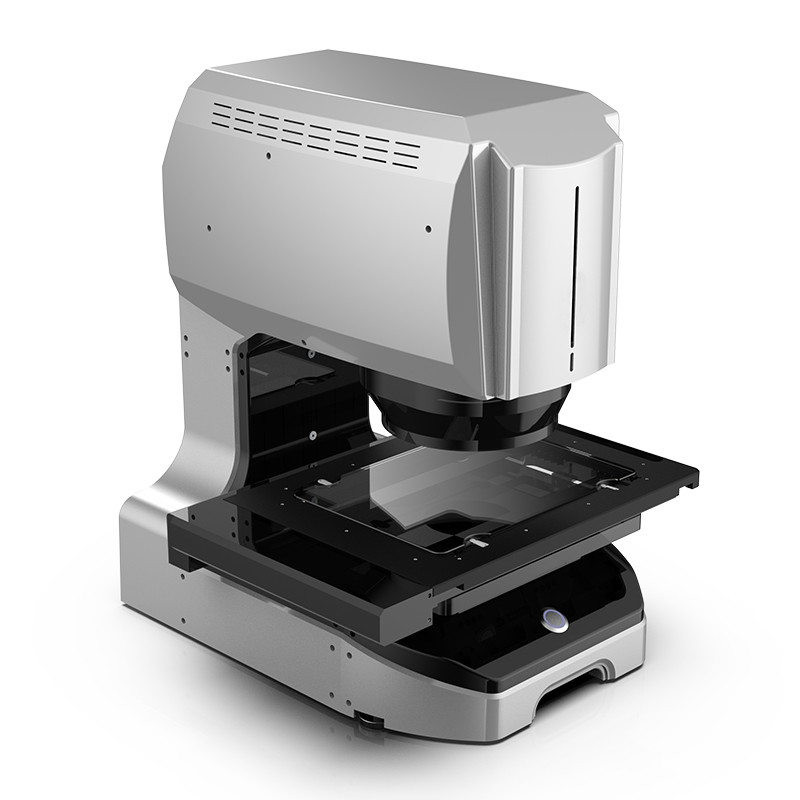

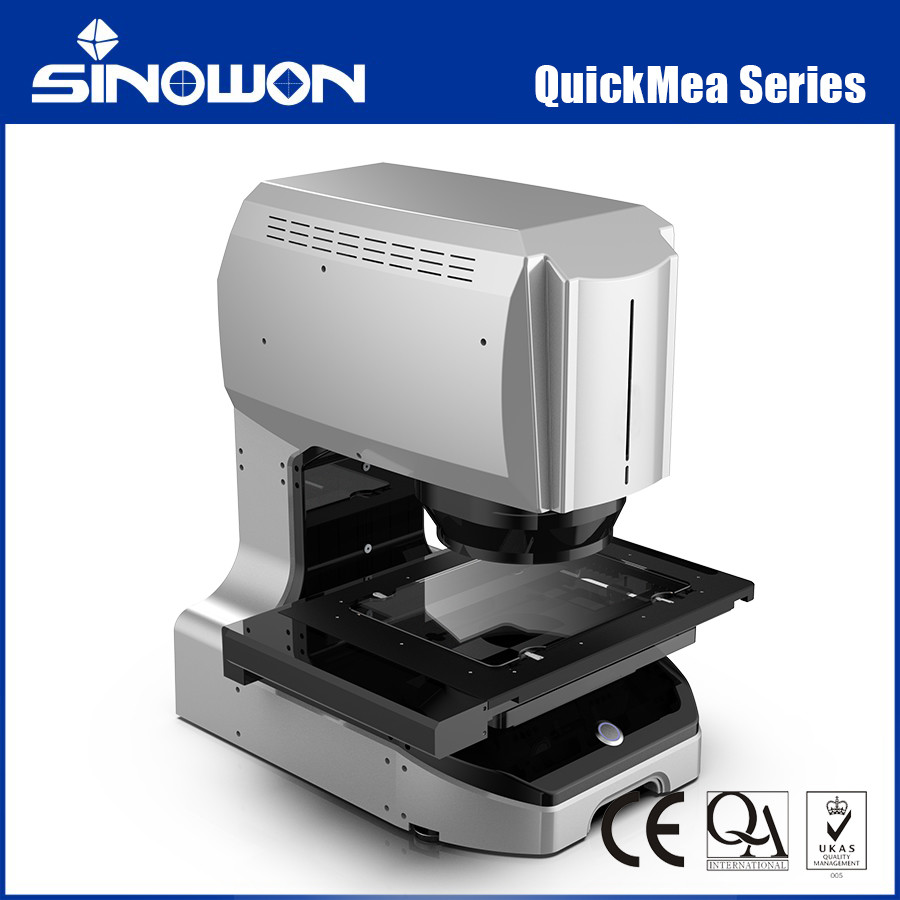

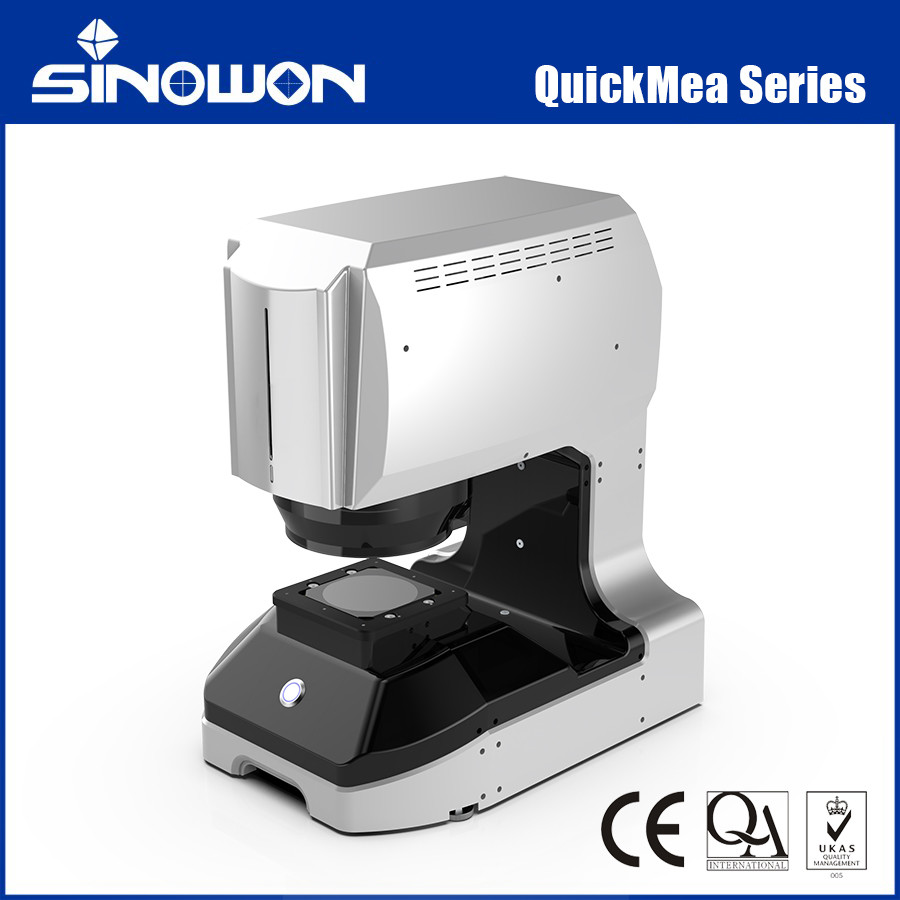

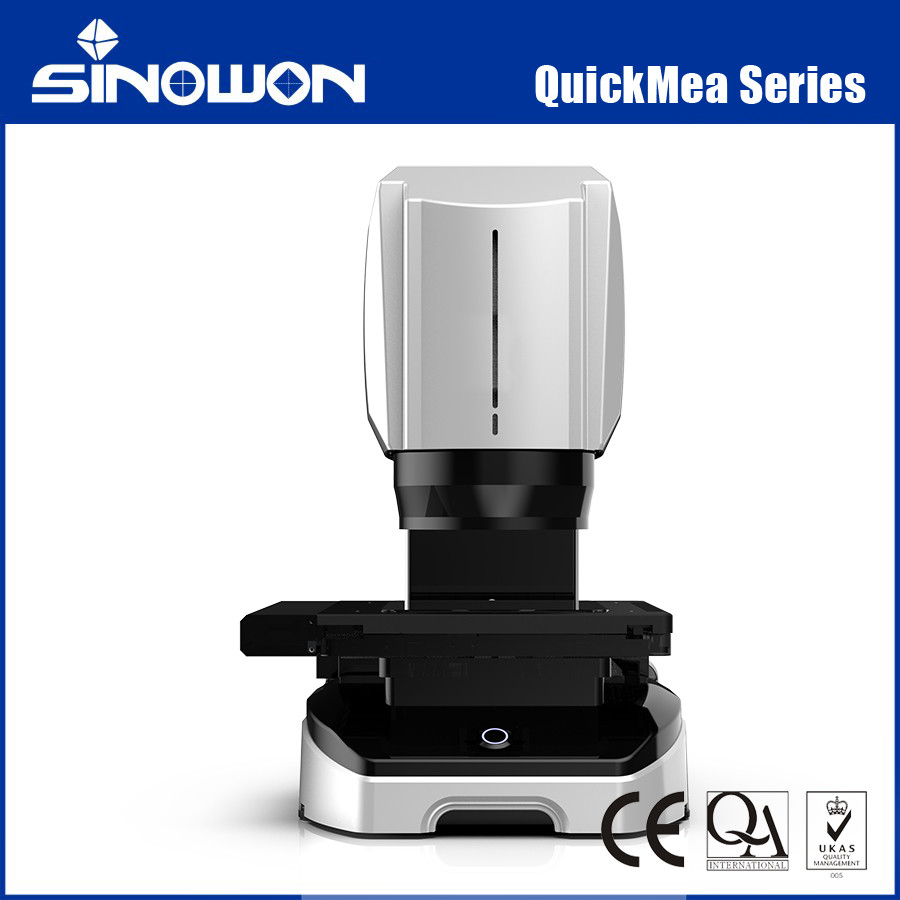

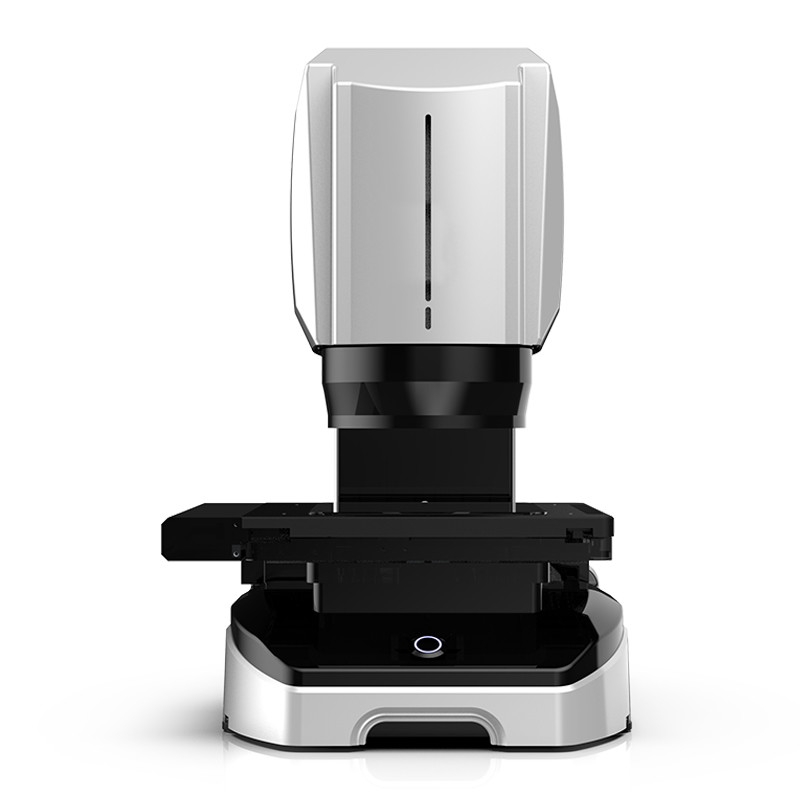

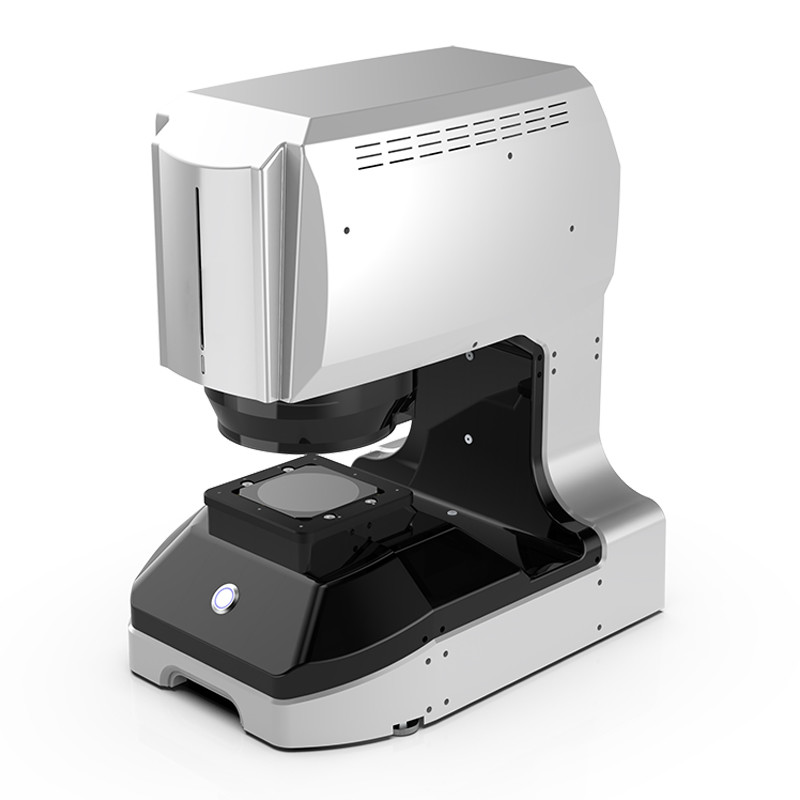

Instant Vision System QuickMeaReihe
Merkmale des Produktsc:
Benchtop-Instant-Measurement-System
● Tischstruktur, kompakte Größe, leicht zu handhaben.
● Ein-Knopf-Messung, kann auch mit IO-Signal abgestimmt werden, um automatische Messung zu erreichen.
● Der Bericht kann automatisch in das Datenmanagementsystem hochgeladen werden.
Hochgenaue Messung unter Oberflächenlicht
● Ausgestattet mit einer doppelvergrößerten Telezentrischen Linse und zwei 20MP-Kameras, automatischem Mehrwinkel-Oberflächenlicht und optionalem Koaxial-Oberflächenlicht.
● Mit dem unabhängigen, leistungsstarken KI-Randberechnungsalgorithmus kann es leicht eine präzise Randsuche auf der Oberfläche realisieren und ungültige Bereiche auf Grenzwirbel filtern.
● Die Messwiederholbarkeit von Oberflächenlicht kann auch das gleiche Niveau erreichen wie bei Unterlicht.
Schnelle Messung und einfache Bedienung
● Für die Messung der Proben ist keine Positionierung erforderlich, die Proben können in jede beliebige Position gestellt werden.
●Kann 100 Dimensionen, 512 Merkmale in einer Sekunde messen, was die Messzeit erheblich verkürzt.
●Die Bedienungsschnittstelle der Software ist einfach und leicht verständlich, und das Messprogramm und die Parameter Einstellung können leicht geschrieben werden.
●Mit der automatischen Fokussierung werden Fehler, die durch Brennweiten verursacht werden, beseitigt.
●Automatische Positionierung und automatische Messfunktion, jeder Betrieb kann mit nur einer Taste stabile Messwerte erzielen.
Komfortabel|Ein Knopf zum Messen
Eine leistungsstarke Hardwarekombination.Hochgenaue Messung
Ausgestattet mit einer Telezentrischen Doppelobjektive mit niedriger Aberration und zwei 20MP-Kameras, automatischem Mehrwinkel-Oberflächenlicht und optionalen Koaxial-Oberflächenlicht.Mit dem unabhängigen, leistungsfähigen KI-Randberechnungs-Algorithmus, kann es leicht eine präzise Kantensuche an der Oberfläche realisieren und ungültige Bereiche auf Grenzwirbel filtern.Die Messwiederholbarkeit von Oberflächenlicht kann auch das gleiche Niveau erreichen wie bei Unterlicht.
Doppelvergrößerung mit geringer Abweichung Telezentrisches Doppelobjektiv
Das Design der telezentrischen Linse reduziert optische Abweichungen und macht das Bild realistischer und genauer, was besonders für Anwendungen wichtig ist, bei denen hochdruckige Messungen erforderlich sind.mit einer Breite von mehr als 20 mm,.
Automatische optische Fokussierung
Ausgestattet mit einer doppelten telezentrischen optischen Linse kann sie automatisch nach der Messposition fokussieren und so die Anpassung der Mitarbeiter verkürzen.
Neues Bildschirmbild in großem Formate, mErzpixel pro Einheitsgröße für eine höhere Genauigkeit
Höhere Bildgenauigkeit im Vergleich zu traditionellen Objektiven.
20 MP hochpräzise CDD
Mit einer Schwarz-Weiß-Kamera von 1 ‰ 20 Megapixel wurde die Anzahl der Pixel auf das Doppelte der traditionellen Modelle erhöht.und die kleinen Kanten, die in der Vergangenheit schwer zu beobachten waren, können auch beobachtet werdenMit beweglichen Messungen und Sichtfeldwechseln kann das System eine hohe Präzision und eine breite Messfläche erzielen und gleichzeitig die Genauigkeit verbessern und die Messzeit verkürzen.
Optisches System mit doppeltem Sichtfeld
Erreichen Sie ein großes Sichtfeld und eine gleichzeitige Messung mit hoher Präzision, schneller und intelligenter.
Unter-Bildverarbeitung durch Pixel
Teilen Sie 1 Pixel in 100 gleiche Teile, um Kanten zu erkennen und berechnen.
Automatische Entfernung von Anomalien
automatisch Abweichungen entfernen, wenn die extrahierten Kanten haben Burrs oder Defekte
Einstellbare Lichtquelle
Mehrfache Beleuchtungseinheiten in eine mit hebendem Mehrwinkellicht zusammenstellen.Durch den eingebauten Helligkeitssensor für verschiedene Umgebungslichtquellen, kann sich das System automatisch an die besten Lichtverhältnisse anpassen.
Umfangreiches Beleuchtungssystem
Ausgestattet mit mehreren variablen optischen Beleuchtungssystemen wird die Oberflächenlichtstütze erhöht und gesenkt, so dass sie für eine Vielzahl von Messfeldgrößen geeignet ist.
Neue selbstentwickelte Software
Die Quickmea-Software, die professionelle Bildmesssoftware, wird von Sinowon unabhängig mit unabhängigen Rechten an geistigem Eigentum entwickelt.Die Quickmea Software verfügt über eine benutzerfreundliche Benutzeroberfläche, leistungsstarke und praktische Funktion. Es ist bequem, schnell zu arbeiten. Darüber hinaus kann es nach den Anforderungen des Benutzers angepasst werden, um die Arbeitseffizienz effektiver zu verbessern.
Funktion Einführung
| Schnelle Werkzeuge |
Koordinatensystem (Positionierung, Punktlinie, Linienlinie), Basis (Punkt, Linie, Kreis, Bogen), Winkel (Linienlinie),
Entfernung (Linie-Linie, Punkt-Linie, Punkt-Punkt, Kreis-Kreis, Kreis-Linie, Kreis-Punkt)
|
| Hilfsmittel |
Punkte (Mittepunkte, Schnittstellen), kombinierte Kanten (Grenzen, Kreise), Linien (Zentrumlinien, senkrechte Linien, parallele Linien, Tangenzlinien, Linien, die durch Punkte gehen, annähernd gerade Linien) ,Kreise (Zwischenkreise, Kreise, die an ihren Mittelpunkten konstruiert sind, Hilfskreise, Tangenzkreise, Endokreise) |
| Geometrische Toleranzen |
Formtoleranz (wahre Geradheit, wahre Rundheit, Kontur, Flachheit), Orientiertoleranz (Gerechtigkeit, Parallelität) Positionstoleranz (Punktposition, Konzentrizität, Symmetrie) |
| Spezielle Anwendungen |
Maximalpunkt, Minimalpunkt (Rechteck, Kreis, Bogen), Linie (Gipfellinie), Kreis (Gipfelkreis, Gipfelbogen), Tonhöhe (Direkte Richtung, Umkreisrichtung), Tonhöhewinkel (Lineare Richtung,Umkreisrichtung), R-Winkel, C-Oberfläche, Loch, Kreuzkreuz, Umfang, Fläche, Schraube, Getriebe |
| Gemeinsame Werkzeuge |
Konstruieren (Entfernung, Abstand, Winkel, Punkt, Liniensegment, Kreis, Bogen, Ellipse, Ebene, Kreis, Rechteck usw.), Analysieren (Mehrwerkzeug, Auto, senkrecht, Mitte Komposition, Mitte Kreis,Kreuzung, Ausgleich, Radiuszeichnungskreis, Kreis Tangent zu zwei Linien, Parallel, Tangent, Außen Tangentkreis zu Innen Tangentkreis, Mindestumfang, Dreieck Tangent zu Zylindern, 3D-Modus),Werkzeug (Handwerkzeug), Fokuspunkt, rundes Feld, um Punkte zu erfassen, quadratisches Feld, um Punkte zu erfassen, Linienscan, Bogen-Scan, Kreis-Scan, bestimmte Punkte, Ellipse-Scan, Rechtecksscan, Kreis-Scan, Konturkreis-Scan,geschlossener Kontur-ScanKoordinatensystem (Flächenkomplett, Achsenkomplett, Koordinatensystem-Einstellungen, Aufruf, XYZ-Richtung, Arbeitsebene) |
Spezifikationen:
| Modell |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Messbereich |
X |
φ100 |
115 mm |
215 mm |
315 mm |
| Y |
145 mm |
145 mm |
245 mm |
| Z |
75 mm |
75 mm |
75 mm |
75 mm |
| Ausnahme: |
Hochpräzisionsmodus |
20.5*13,5 mm |
135*155 mm |
235*155 mm |
335*255 mm |
| Weitfeldmodus |
φ100 mm |
200*200 mm |
300*200 mm |
400*300 mm |
| Wiederholbarkeit |
Hochpräzisionsmodus |
Ohne Tisch bewegt sich |
00,4 μm |
| Mit Tisch bewegt |
|
1.2 μm |
1.2 μm |
1.2 μm |
| Weitfeldmodus |
Ohne Tisch bewegt sich |
00,8 μm |
| Mit dem Tisch bewegt |
|
10,8 μm |
10,8 μm |
10,8 μm |
| Auflösung der Anzeige |
0.1 μm |
| Genauigkeit |
Hochpräzision |
Nicht verbindlich*1 |
± 1,5 μm |
| Mit Bindemittel*2 |
|
Bei der Prüfung der Qualitätssicherung sind folgende Anforderungen zu beachten: |
Bei der Prüfung der Qualitätssicherung sind folgende Anforderungen zu beachten: |
Bei der Prüfung der Qualitätssicherung sind folgende Anforderungen zu beachten: |
| Weitflächig |
Nicht verbindlich*1 |
±2,5 μm |
| Mit Bindemittel*2 |
|
Bei der Prüfung der Prüfungen sind die folgenden Anforderungen zu beachten: |
Bei der Prüfung der Prüfungen sind die folgenden Anforderungen zu beachten: |
Bei der Prüfung der Prüfungen sind die folgenden Anforderungen zu beachten: |
| Kamera |
" 20MP CCD * 2 |
| Linsen |
Telezentrische Doppelvergrößerungslinse |
| Lichtsysteme |
Unterlicht |
Grünes Parallel-Bodenlicht |
| Oberflächenlicht |
Vier-Ring Liftable White Light (motorisiert) |
| Unterlicht |
Umkreisrichtung grünes Licht (motorisiert) |
| Kohäxiallicht |
Zusätzlich |
| Horizontale Drehtischspezifikationen (optional) |
Drehwinkel |
Auflösung 0,02°, Reichweite 360° |
| Drehgeschwindigkeit |
0.2-2r/s |
| Höchstmessbarer Durchmesser |
Φ60 mm |
| Kapazität |
5 kg |
| Messsoftware |
QuickMea CAD++-Software |
| Stromversorgung |
220V±10%, 50Hz |
| Arbeitsumfeld |
Temperatur: 20 ± 2 °C, Luftfeuchtigkeit: 30-80%, Vibration: < 0,002 g, 15 Hz |
| Abmessungen (L*W*H) mm |
565*435*635 mm |
586*435*635 mm |
586*505*635 mm |
695*635*650 mm |
