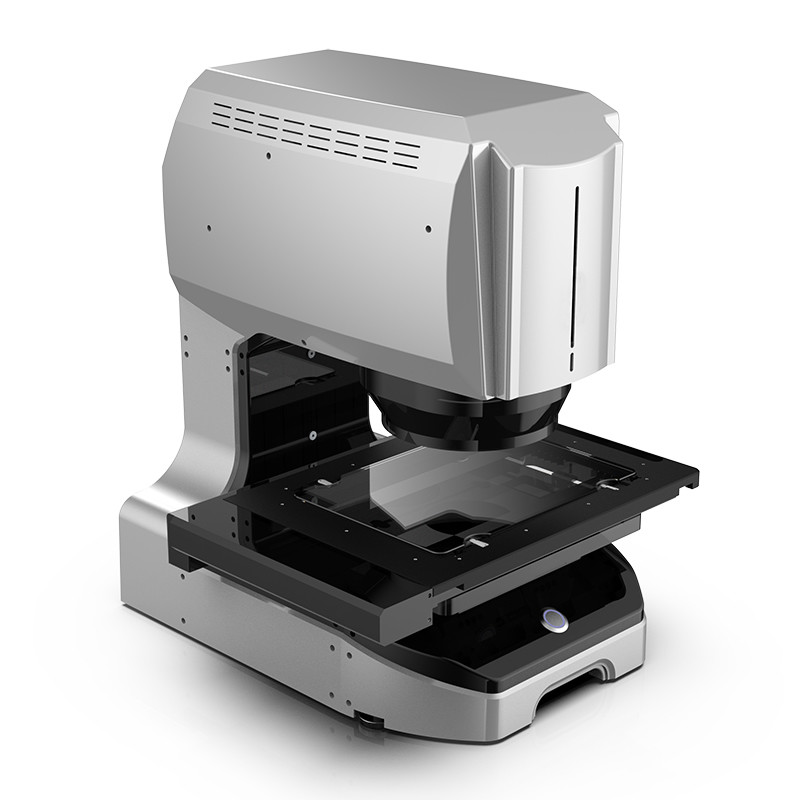

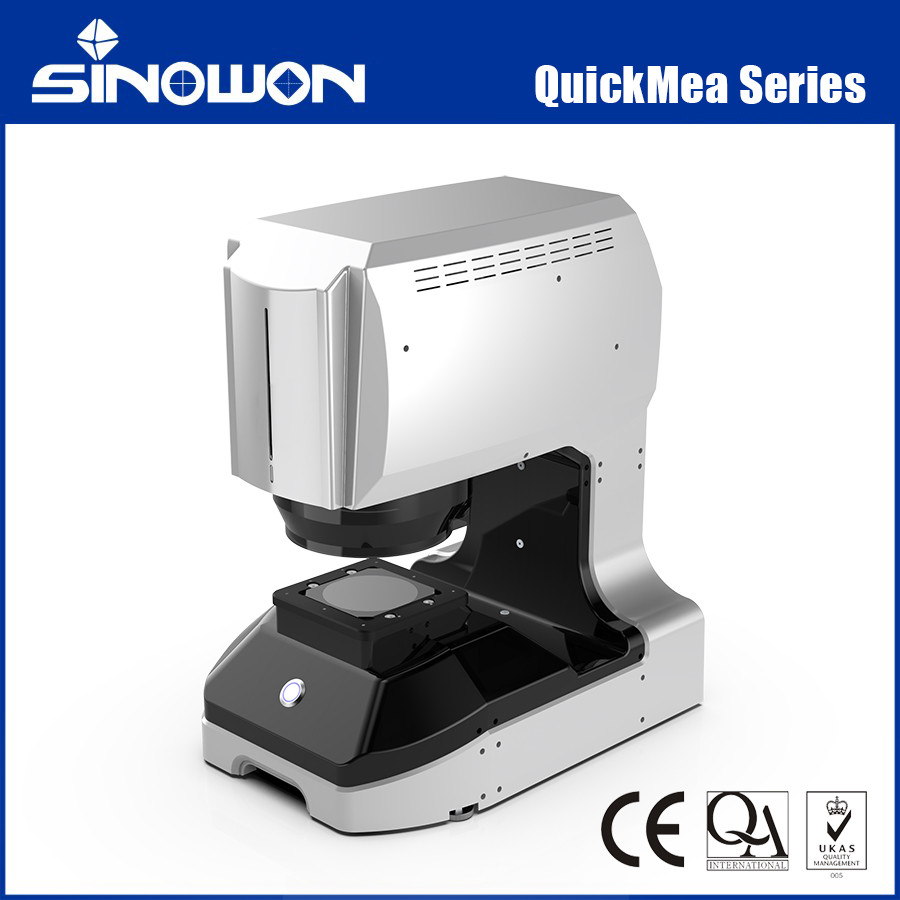

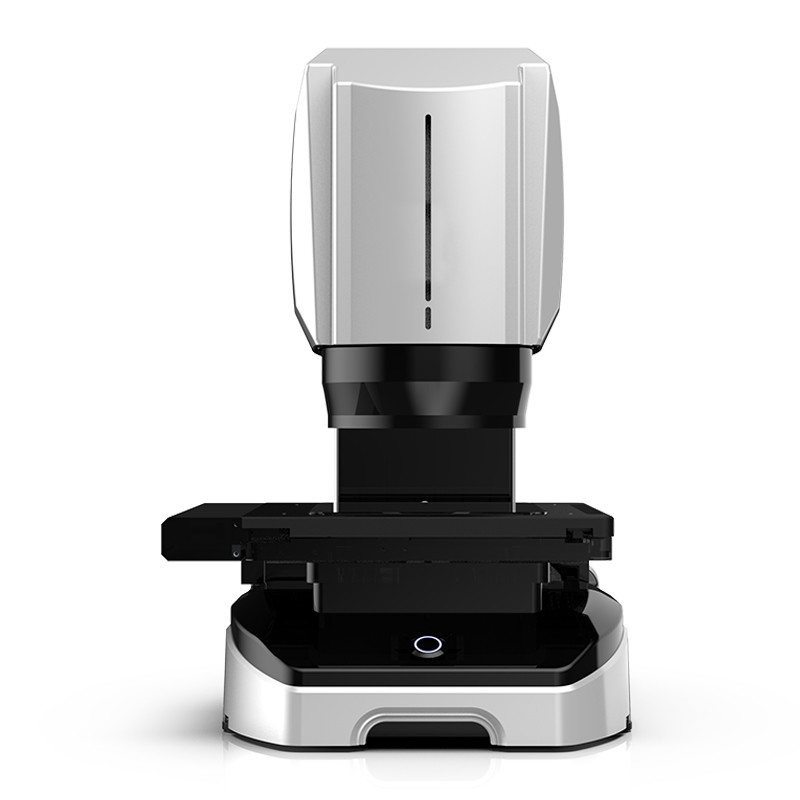

Instant Vision System QuickMeaSerie
Produktmerkmalec:
Benchtop-Instant-Messsystem
● Tischstruktur, kompakte Größe, einfach zu handhaben.
● Ein-Knopf-Messung, kann auch mit IO-Signal abgeglichen werden, um eine automatische Messung zu erreichen.
● Der Bericht kann automatisch in das Datenverwaltungssystem hochgeladen werden.
Hochpräzisionsmessung unter Oberflächenlicht
● Ausgestattet mit Doppelvergrößerungs-Telezentriklinsen und zwei 20MP-Kameras, automatischem Multi-Winkel-Oberflächenlicht und optionalem koaxialem Oberflächenlicht.
● Mit dem unabhängigen, leistungsstarken KI-Edge-Berechnungsalgorithmus kann es leicht eine präzise Kantensuche auf der Oberfläche realisieren und ungültige Bereiche für Unordnung an den Grenzen filtern.
● Die Messwiederholbarkeit des Oberflächenlichts kann auch das ähnliche Niveau wie das des Bodenlichts erreichen.
Schnelle Messung und einfache Bedienung
● Keine Positionierung für die Messung von Proben erforderlich, Proben können in beliebiger Position platziert werden.
● Kann 100 Abmessungen, 512 Merkmale in einer Sekunde messen, wodurch die Messzeit erheblich reduziert wird.
● Die Bedienoberfläche der Software ist einfach und leicht verständlich, und das Messprogramm und die Parametereinstellungen können leicht geschrieben werden.
● Mit Autofokus, wodurch Fehler durch Brennweiten eliminiert werden.
● Automatische Positionierung und automatische Messfunktion, jede Bedienung kann stabile Messergebnisse mit einem Knopfdruck erzielen.
Bequem | Ein-Knopf-Messung
Leistungsstarke Hardware-Kombination | Hochpräzisionsmessung
Ausgestattet mit Low-Aberration-Doppelvergrößerungs-Telezentrik-Doppellinse und zwei 20MP-Kameras, automatischem Multi-Winkel-Oberflächenlicht und optionalem koaxialem Oberflächenlicht. Mit dem unabhängigen, leistungsstarken KI-Edge-Berechnungsalgorithmus kann es leicht eine präzise Kantensuche auf der Oberfläche realisieren und ungültige Bereiche für Unordnung an den Grenzen filtern. Die Messwiederholbarkeit des Oberflächenlichts kann auch das ähnliche Niveau wie das des Bodenlichts erreichen.
Low-Aberration-Doppelvergrößerungs-Telezentrik-Doppellinse
Das Design der telezentrischen Linse reduziert optische Aberrationen, wodurch das Bild realistischer und genauer wird, was besonders wichtig für Anwendungen ist, die hochpräzise Messungen erfordern, bei denen das Werkstück zufällig platziert werden kann, um genaue Messergebnisse zu erhalten.
Automatische optische Fokussierung
Ausgestattet mit dualen telezentrischen optischen Linsen, kann es sich automatisch entsprechend der Messposition fokussieren, wodurch die Einstellzeit des Personals reduziert wird.
Neues Großformatbildschirmbilde, mehr Pixel pro Einheit für höhere Genauigkeit
Höhere Bildgenauigkeit im Vergleich zu herkömmlichen Objektiven.
20MP hochpräzise CDD
Unter Verwendung einer 1’’20-Megapixel-Schwarzweißkamera wurde die Anzahl der Pixel auf das Doppelte der herkömmlichen Modelle erhöht, und die winzigen Kanten, die in der Vergangenheit schwer zu beobachten waren, können ebenfalls beobachtet werden. Mit beweglicher Messung, Sichtfeldumschaltung kann das System hochpräzise und weite Feldmessungen erreichen, während die Genauigkeit verbessert und die Messzeit verkürzt wird.
Umschaltbares optisches System mit dualem Sichtfeld
Erzielen Sie gleichzeitig eine große Sichtfeld- und Hochpräzisionsmessung, schneller und intelligenter.
Sub-Pixel-Bildverarbeitung
Teilen Sie 1 Pixel in 100 gleiche Teile auf, um Kanten zu erkennen und zu berechnen.
Automatische Entfernung von Anomalien
Entfernen Sie automatisch Anomalien, wenn die extrahierten Kanten Grate oder Defekte aufweisen
Einstellbare Lichtquelle
Setzen Sie mehrere Beleuchtungseinheiten in eine mit anhebendem Multi-Winkel-Oberflächenlicht. Die Software ist mit einer automatischen Lichtanpassungsfunktion ausgestattet. Durch den eingebauten Helligkeitssensor für verschiedene Umgebungslichtquellen kann sich das System automatisch an die besten Lichtverhältnisse anpassen.
Umfangreiches Beleuchtungssystem
Ausgestattet mit mehreren variablen optischen Beleuchtungssystemen, wird die Oberflächenlichtunterstützung angehoben und abgesenkt, geeignet für eine Vielzahl von Messfeldmengen.
Neue selbst entwickelte Software
Die Quickmea-Software, die professionelle Vision-Messsoftware, wird von Sinowon unabhängig entwickelt und verfügt über unabhängige geistige Eigentumsrechte. Die Quickmea-Software ist mit einer benutzerfreundlichen Oberfläche, leistungsstarken und praktischen Funktionen ausgestattet. Sie ist bequem und schnell zu bedienen. Darüber hinaus kann sie an die Anforderungen des Benutzers angepasst werden, um die Arbeitseffizienz effektiver zu verbessern.
Funktionseinführung
| Schnelle Werkzeuge |
Koordinatensystem (Positionierung, Punkt-Linie, Linie-Linie), Basis (Punkt, Linie, Kreis, Bogen), Winkel (Linie-Linie) ,
Abstand (Linie-Linie, Punkt-Linie, Punkt-Punkt, Kreis-Kreis, Kreis-Linie, Kreis-Punkt)
|
| Hilfswerkzeuge |
Punkte (Mittelpunkte, Schnittpunkte), kombinierte Kanten (Linien, Kreise), Linien (Mittellinien, Senkrechte, Parallelen, Tangenten, Linien durch Punkte, Näherungsgeraden) , Kreise (Zwischenkreise, Kreise, die an Mittelpunkten konstruiert werden, Hilfskreise, Tangentenkreise, Innenkreise) |
| Geometrische Toleranzen |
Formtoleranz (wahre Geradheit, wahre Rundheit, Kontur, Ebenheit), Orientierungstoleranz (Geradheit, Parallelität) Positionstoleranz (Punktposition, Konzentrizität, Symmetrie) |
| Spezielle Anwendungen |
Maximaler Punkt, Minimaler Punkt (Rechteck, Kreis, Bogen), Linie (Spitzenlinie), Kreis (Spitzenkreis, Spitzenbogen), Teilungsabstand (Direkte Richtung, Umfangsrichtung) ,Teilungswinkel (Lineare Richtung, Umfangsrichtung), R-Winkel, C-Oberfläche, Loch, Kreis-Kreuz, Umfang, Fläche, Schraube, Zahnrad |
| Gemeinsame Werkzeuge |
Konstruieren (Abstand, Abstand, Winkel, Punkt, Liniensegment, Kreis, Bogen, Ellipse, Ebene, Kreis, Rechteck usw.), Analysieren (Multi-Tool, Auto, Senkrecht, Mittelpunktzusammensetzung, Mittelpunktkreis, Schnittpunkt, Equalizer, Radiuszeichenkreis, Kreis tangential zu zwei Linien, Parallel, Tangente, äußerer Tangentenkreis zum inneren Tangentenkreis, minimaler Umfang, Dreieck tangential zu Zylindern, 3D-Modus), Werkzeug (manueller Punkt, Fokuspunkt, runder Kasten zum Aufnehmen von Punkten, quadratischer Kasten zum Aufnehmen von Punkten, Linien-Scan, Bogen-Scan, Kreis-Scan, angegebene Punkte, Ellipsen-Scan, Rechteck-Scan, Kreis-Scan, Konturkreis-Scan, geschlossener Kontur-Scan, Scan mit geschlossenem Element, Scan mit offenem Element) , Koordinatensystem (Ebenenergänzung, Achsenergänzung, Koordinatensystemeinstellungen, Beschriftung, XYZ-Richtung, Arbeitsebene) |
Spezifikationen:
| Modell |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Messbereich |
X |
φ100 |
115mm |
215mm |
315mm |
| Y |
145mm |
145mm |
245mm |
| Z |
75mm |
75mm |
75mm |
75mm |
| FOV |
Hochpräzisionsmodus |
20,5*13,5mm |
135*155mm |
235*155mm |
335*255mm |
| Weitfeldmodus |
φ100mm |
200*200mm |
300*200mm |
400*300mm |
| Wiederholbarkeit |
Hochpräzisionsmodus |
Ohne Tischbewegung |
0,4μm |
| Mit Tischbewegung |
|
1,2μm |
1,2μm |
1,2μm |
| Weitfeldmodus |
Ohne Tischbewegung |
0,8μm |
| Mit Tischbewegung |
|
1,8μm |
1,8μm |
1,8μm |
| Anzeigeauflösung |
0,1μm |
| Genauigkeit |
Hochpräzision |
Ohne Bindung*1 |
±1,5μm |
| Mit Bindung*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Weitfeld |
Ohne Bindung*1 |
±2,5μm |
| Mit Bindung*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Kamera |
1" 20MP CCD * 2 |
| Objektiv |
Doppelvergrößerungs-Telezentrik-Objektiv |
| Beleuchtungssysteme |
Bodenlicht |
Grünes paralleles Bodenlicht |
| Oberflächenlicht |
Vier-Ring-Hebbares Weißlicht (motorisiert) |
| Bodenlicht |
Umfangsgerichtetes grünes Licht (motorisiert) |
| Koaxiallicht |
Optional |
| Spezifikationen des horizontalen Drehtischs (optional) |
Drehwinkel |
Auflösung 0,02°, Bereich 360° |
| Drehzahl |
0,2-2 U/s |
| Maximal messbarer Durchmesser |
Φ60mm |
| Kapazität |
5 kg |
| Messsoftware |
QuickMea CAD++ Software |
| Stromversorgung |
220V±10%,50Hz |
| Arbeitsumgebung |
Temperatur: 20±2℃, Luftfeuchtigkeit: 30-80%, Vibration: ＜0,002g,15HZ |
| Abmessung (L*B*H) mm |
565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
