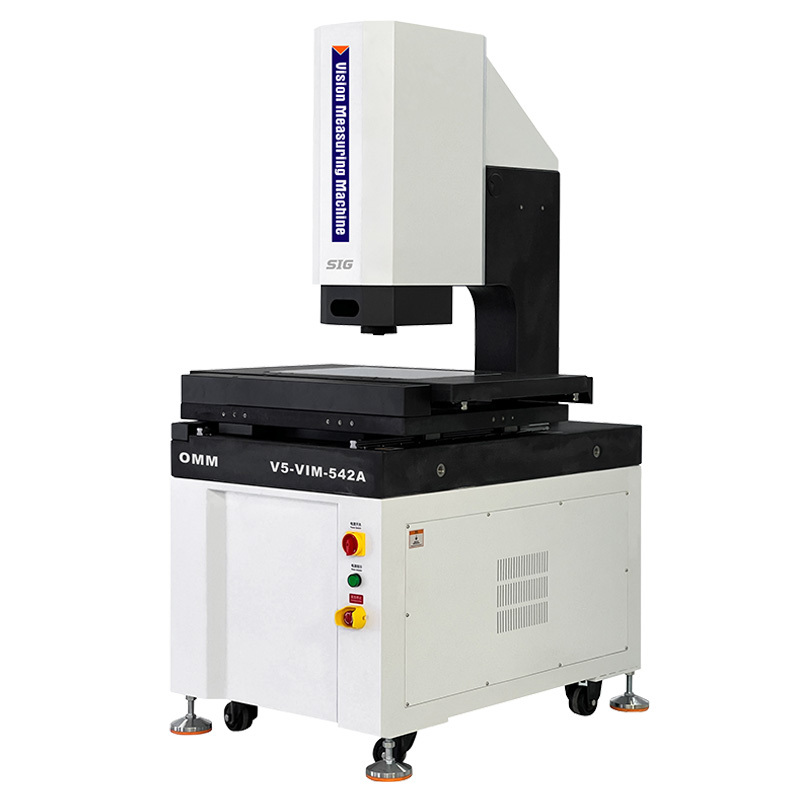

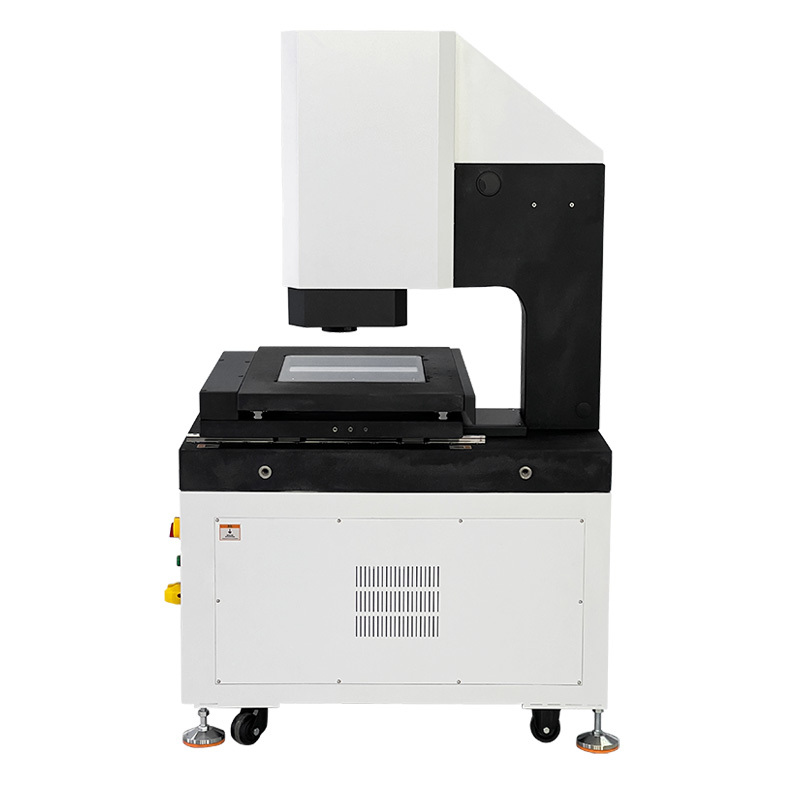

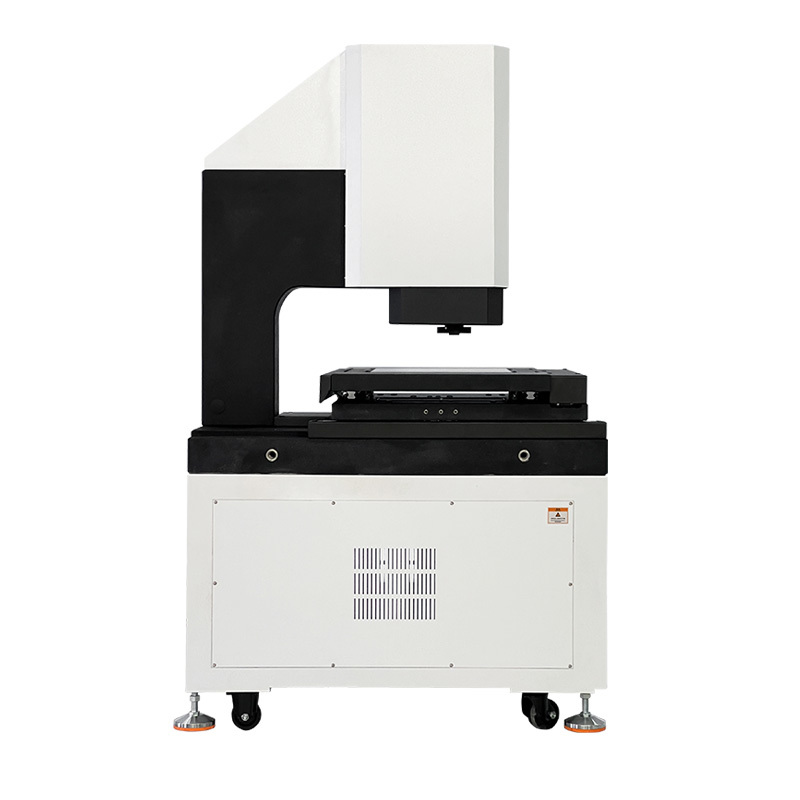

Freitragende automatische Vision-Messmaschine V5-VIMSerie
Produkteigenschaften:
l Dreiachsige XYZ-CNC-Automatikpräzisionssteuerung, präzise Positionierung;
l Sockel und Säule aus Granit, gute Stabilität;
l Präzisionslinearführungen, Kugelumlaufspindeln in Schleifqualität und AC-Servomotoren usw. gewährleisten die Genauigkeit und Stabilität des Bewegungssystems.
l 0,5 μm hochpräzises Gitterlineal zur Gewährleistung der Positionierungsgenauigkeit und Messgenauigkeit des Systems;
l Hochauflösende Digitalkamera für klare Beobachtung und präzise Messung;
l 6,5-fach hochauflösendes optisches Objektiv, präziser Zoom, einmalige Pixelkorrektur;
l Programmgesteuerte 5-Ring-8-Bereichs-LED-Flächenbeleuchtung und paralleles LED-Konturbeleuchtungssystem realisieren auf intelligente Weise eine 256-stufige Helligkeitsanpassung;
l Die automatische Vision-Messsoftware iMeasuring mit leistungsstarken Funktionen und einfacher Bedienung.
Spezifikationen:
| Ware |
Freitragende automatische Vision-Messmaschine V5-VIMSerie |
| Modell |
V5-VIM-322 |
V5-VIM-432 |
V5-VIM-542 |
V5-VIM-652 |
| X/Y-Achsenweg (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| Genauigkeit* |
E1x,y |
2,0+L/200(um) |
| E1xy |
3,0+L/200(um) |
| E1z |
4,0+L/200(um) |
| Verfahrweg der Z-Achse (mm) |
200 (optionale Erhöhung auf 300 mm/400 mm) |
| Auflösung von Skalen |
Hochpräzises Glasgitterlineal mit einer Auflösung von 0,5 µm |
| Arbeitstischmaterial |
Granit |
| Führungsmodus |
Hochpräzise Linearführung, Doppelspur-Doppelschieberführung |
| Betriebsmodus |
Joystick-Controller, Mausbedienung, automatisches Erkennungsprogramm |
| Funktionsweise |
Fernbedienungsgriff, Mausbedienung, Programmierung der automatischen Erkennung |
|
Beleuchtung
System
|
Kontur |
LED-Parallelkonturbeleuchtung |
| Oberfläche |
0~255 Stufenlos einstellbare 8-teilige LED-Oberflächenbeleuchtung |
| Koaxial |
Optionales Punkt-LED-Licht mit hoher Helligkeit |
| Videosystem |
1/2,9-Zoll-Digitalkamera mit hoher Auflösung |
| 6,5-faches elektronisches Feedback-Zoomobjektiv Zoom745EF, optische Vergrößerung: 0,7- bis 4,5-fache, Videovergrößerung: 28- bis 180-fache |
| Messsoftware |
iMessung |
| Betriebssystem |
Unterstützt das Betriebssystem WIN10/11-32/64 Bit. |
| Sprache |
Englisch, vereinfachtes Chinesisch, traditionelles Chinesisch, weitere Sprachversionen können hinzugefügt werden. |
| Arbeitsumgebung |
Die Temperatur beträgt 20℃ 2℃ und die Temperaturänderung beträgt weniger als 1℃/h; Luftfeuchtigkeit 30 % ~ 80 % relative Luftfeuchtigkeit; Vibration < 0,02 g, ≤15 Hz. |
| Stromversorgung |
220V/50Hz/10A |
| Maschinenlager |
0 ~ 30 kg (maximale Tragfähigkeit: 50 kg) |
| Abmessungen (BxTxH)mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Nettogewicht (kg) |
396 |
466 |
560 |
796 |
| Optionale Konfiguration |
Elektronisches Feedback-Zoomobjektiv mit Koaxiallicht, elektrisches Zoomobjektiv, Kontaktsonde, weißes Lichtpunktspektrum, 3D-Kamera, kabellose Bluetooth-Fernbedienung. |
Notiz:
L ist die gemessene Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen stark von der Oberfläche des Werkstücks ab.
Die Vergrößerung ist ein ungefährer Wert und hängt von der Größe des Monitors und der Auflösung ab.
Je nach Bedarf ist ein 0,5-fach- oder 2-fach-Objektiv optional erhältlich.
Beschreibung des Produktkonfigurationsmodells (Beispiel mit V5-VIM-432):
| Produktkategorie |
2,5D |
3D |
2,5D |
3D |
| Ware |
Automatische 2,5D-Vision
Messmaschine
|
3D-Automatik
Kontakt & Vision
Messmaschine
|
2,5D Automatik
Laser-Scan & Vision
Messmaschine
|
Automatische 3D-Multisensorik
Messmaschine
|
| Modell |
V5-VIM-432A |
V5-VIM-432B |
V5-VIM-432C |
V5-VIM-432D |
| Typ |
A |
B |
C |
D |
| Bedeutung |
Optischer Zoomobjektivsensor |
Zoomobjektivsensor und Kontaktsondensensor |
Zoomobjektiv-Sensor und Lazer-Sensor |
Zoomobjektivsensor, Kontaktsondensensor und Lasersensor |
| Kontaktsonde |
Ohne |
MCP-Kit1 |
Ohne |
MCP-Kit1 |
| Lazer-Modul |
Ohne |
Ohne |
Omron-Laser |
Omron-Laser |
| Softwareversion |
iMessung4.1 |
iMessung4.2 |
iMeasuring5.0 |
iMessung5.1 |
Modelle und Spezifikationen der freitragenden automatischen Bildmessmaschine:
| Modell |
Code# |
Modell |
Code# |
Modell |
Code# |
Modell |
Code# |
| V5-VIM-322A |
527-120G |
V5-VIM-432A |
527-120H |
V5-VIM-542A |
527-120J |
V5-VIM-652A |
527-120K |
| V5-VIM-322B |
527-220G |
V5-VIM-432B |
527-220H |
V5-VIM-542B |
527-220J |
V5-VIM-652B |
527-220K |
| V5-VIM-322C |
527-320G |
V5-VIM-432C |
527-320H |
V5-VIM-542C |
527-320J |
V5-VIM-652C |
527-320K |
| V5-VIM-322D |
527-420G |
V5-VIM-432D |
527-420H |
V5-VIM-542D |
527-420J |
V5-VIM-652D |
527-420K |
Freitragende automatische Vision-Messmaschine V5Serienmessraum:
| Reisen |
Modell |
Genauigkeit |
X-AchseFederweg mm |
Y-Achsenweg mm |
Verfahrweg der Z-Achse mm |
Z-Achse kundenspezifischer Verfahrweg mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-VIM-322 |
2+L/200 |
4,0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V5-VIM-432 |
2+L/200 |
4,0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V5-VIM-542 |
2+L/200 |
4,0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V5-VIM-652 |
2+L/200 |
4,0+L/200 |
600mm |
400mm |
200mm |
400mm |
Andere Reisespezifikationen können individuell angepasst werden.
