Automatisches Vision-Messsystem – Berührungslose Präzisionsmesstechnik AutoFlash-Serie

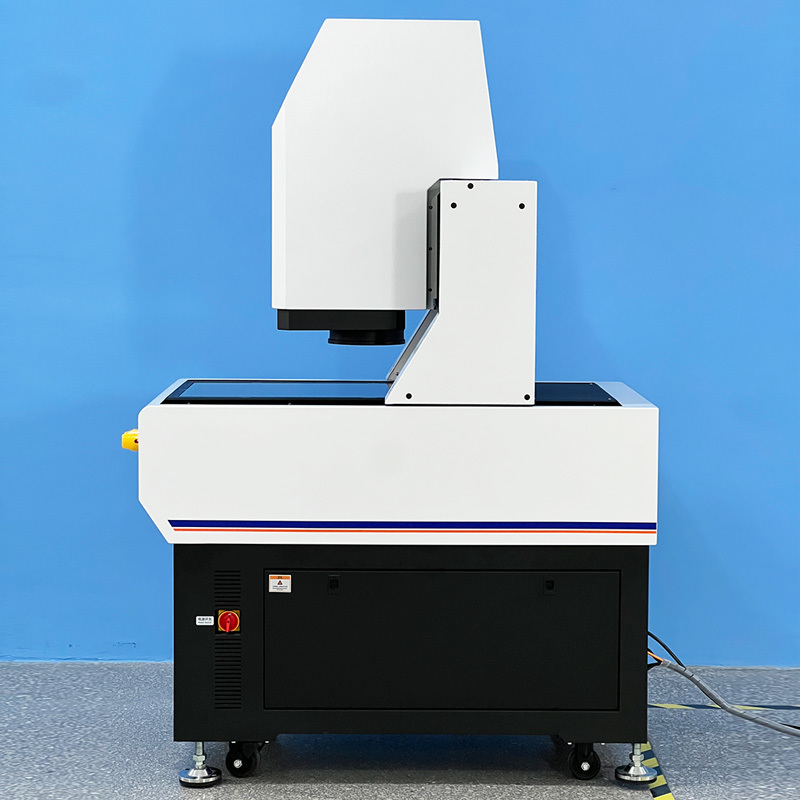

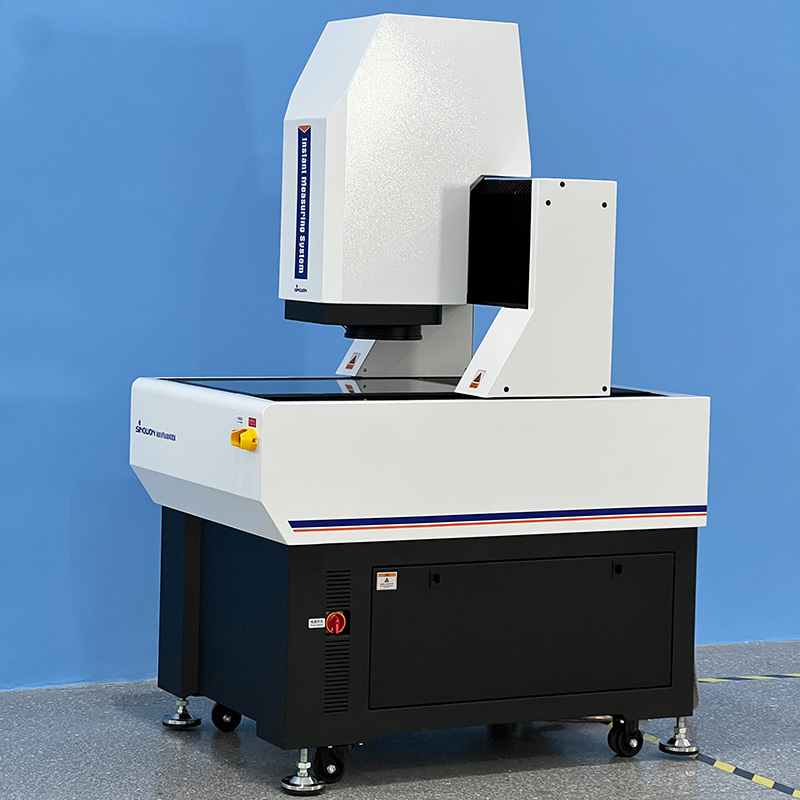

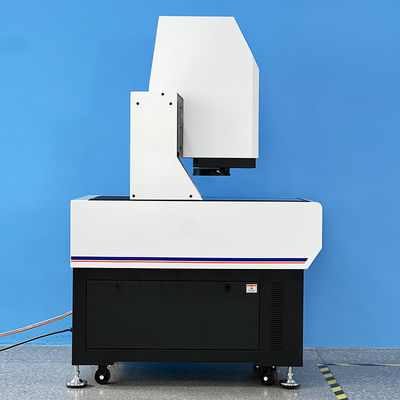

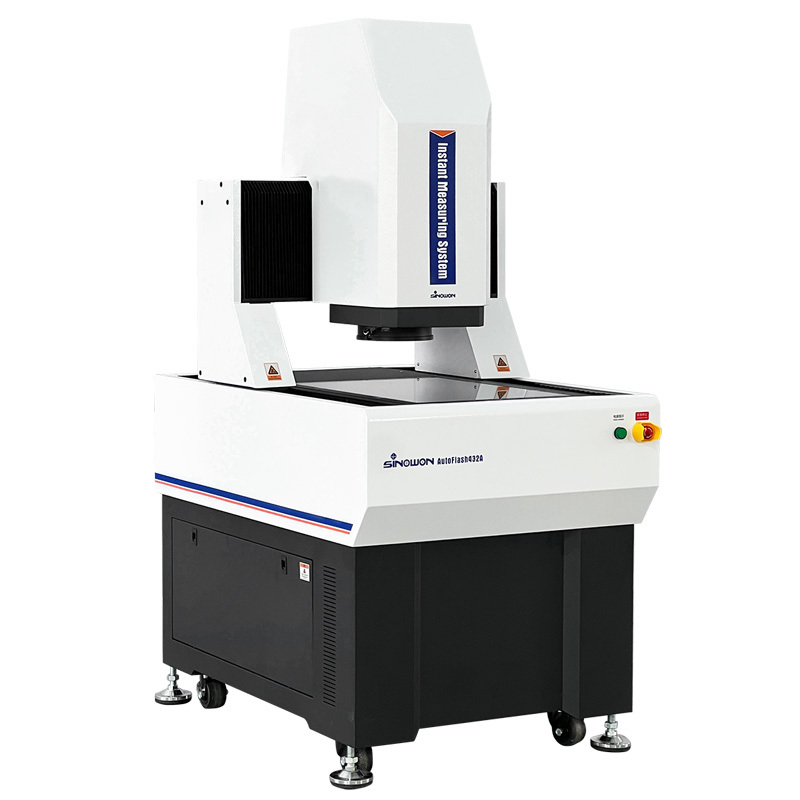

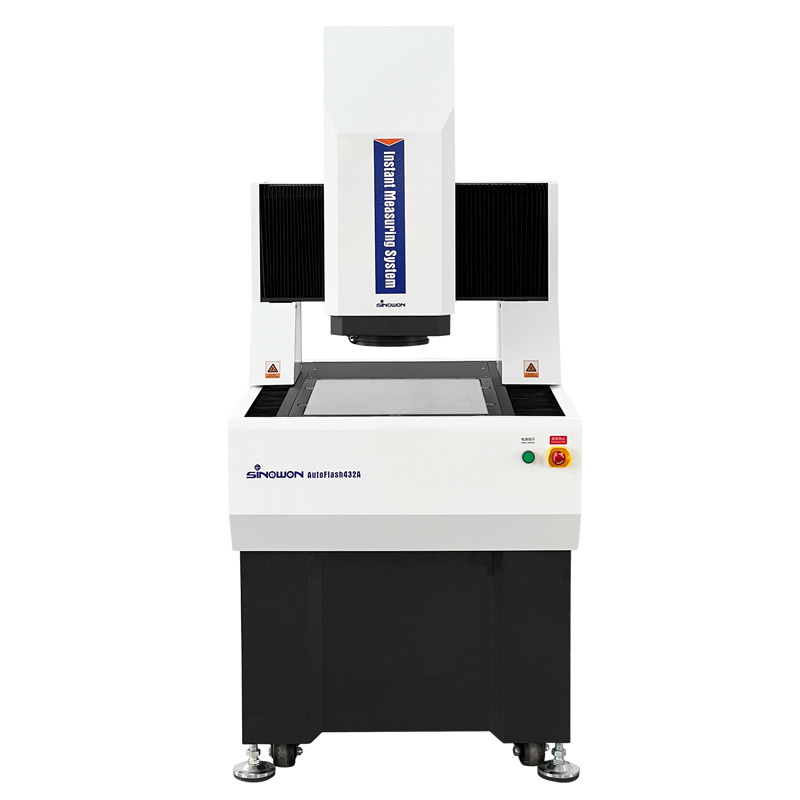

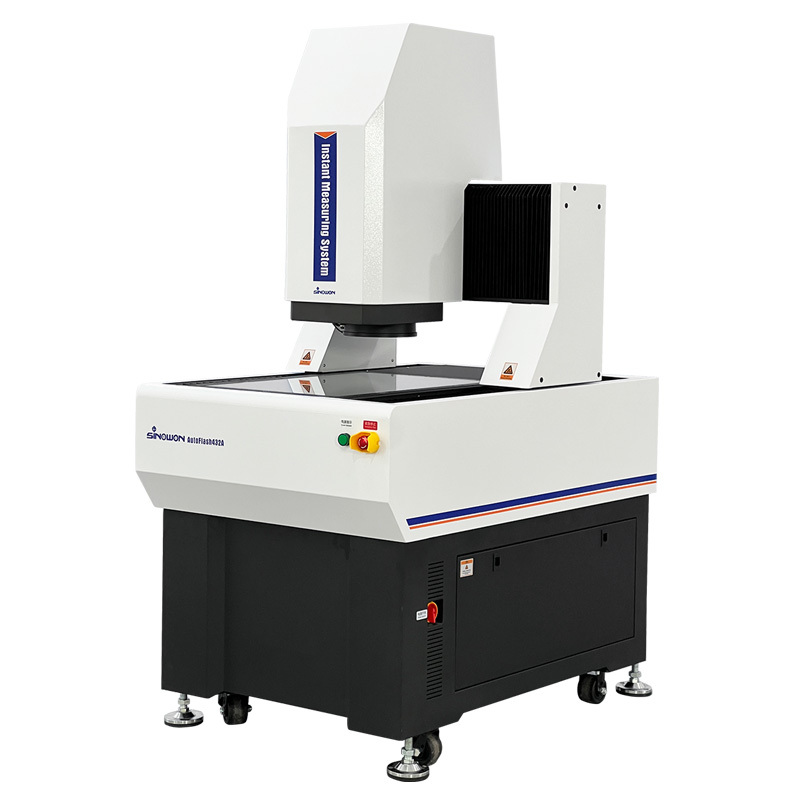

Mobile Bridge Instant Vision Messsystem AutoFlash Serie

Produkteinführung:

Die AutoFlash-Serie ist ein hochpräzises, vollautomatisches Instant Vision Messsystem mit einer Portalstruktur, das speziell für GD&T-Messungen mit dreifach automatischer elektrischer Steuerung entwickelt wurde. Es ist mit automatischem Fokus, automatischer Beleuchtungssteuerung und automatischer Bewegungskonfiguration von Hard- und Software ausgestattet, wodurch eine schnelle und genaue Messung linearer und geometrischer Abmessungen ermöglicht wird. Die mobile Brückenstruktur stellt sicher, dass das gemessene Werkstück stationär bleibt, was die Messgenauigkeit und -stabilität gewährleistet und es für Messungen in Branchen wie Elektronik, medizinische Geräte, LCD und Luft- und Raumfahrt geeignet macht.

Produktmerkmalec:

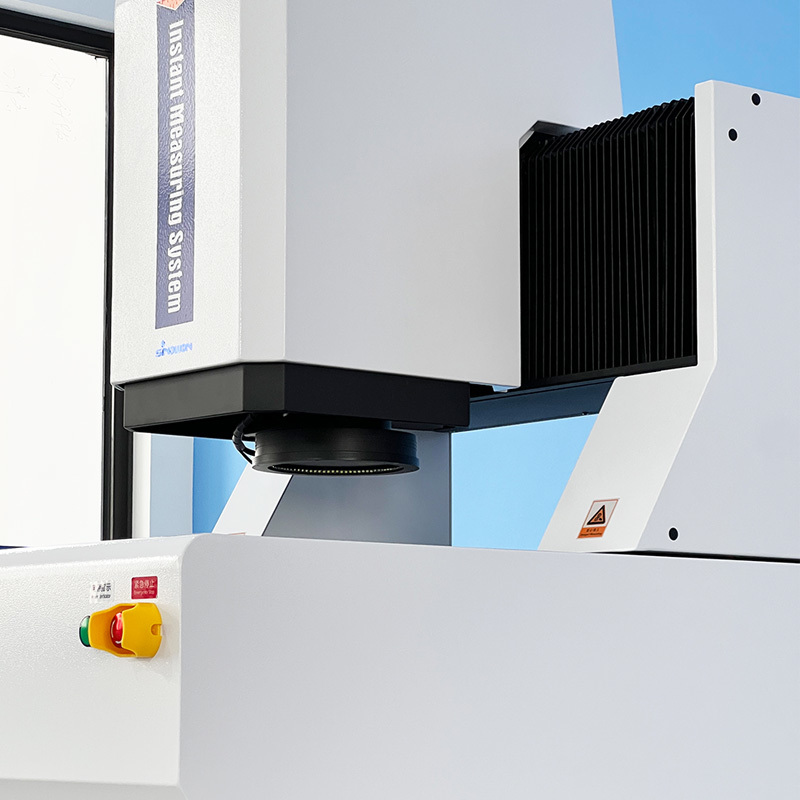

• Ausgestattet mit einer 20-Millionen-Pixel-Kamera und einem dualen telezentrischen Objektiv mit doppelter Vergrößerung ist die Bildqualität hervorragend;
• Das hohe Telezentrizitätsdesign unter 0,02° gewährleistet die Messgenauigkeit für Produkte mit erheblichen Höhenunterschieden;
• Die geringe TV-Verzerrung unter 0,01 % und die Gleichmäßigkeit der Verzerrung über das gesamte Bild gewährleisten die dynamische Wiederholgenauigkeit der Messung;
• Das Dual-Vergrößerungsdesign ermöglicht effizientes Messen mit großem Sichtfeld und hochpräzises Messen mit hoher Vergrößerung, wodurch die doppelten Anforderungen der Kunden an Effizienz und Genauigkeit erfüllt werden;
• Die XYZ-Dreifach-CNC-Vollautomatik-Präzisionssteuerung gewährleistet eine genaue Positionierung;
• Die Verwendung einer indischen Marmorbasis und -säule sorgt für gute Stabilität;
• Präzisions-Linearführungen, geschliffene Kugelumlaufspindeln, AC-Servomotoren usw. gewährleisten die Genauigkeit und Stabilität des Bewegungssystems;
• Die hochpräzise Linearmaßstab von 0,1 μm gewährleistet die Positionierungs- und Messgenauigkeit des Systems;

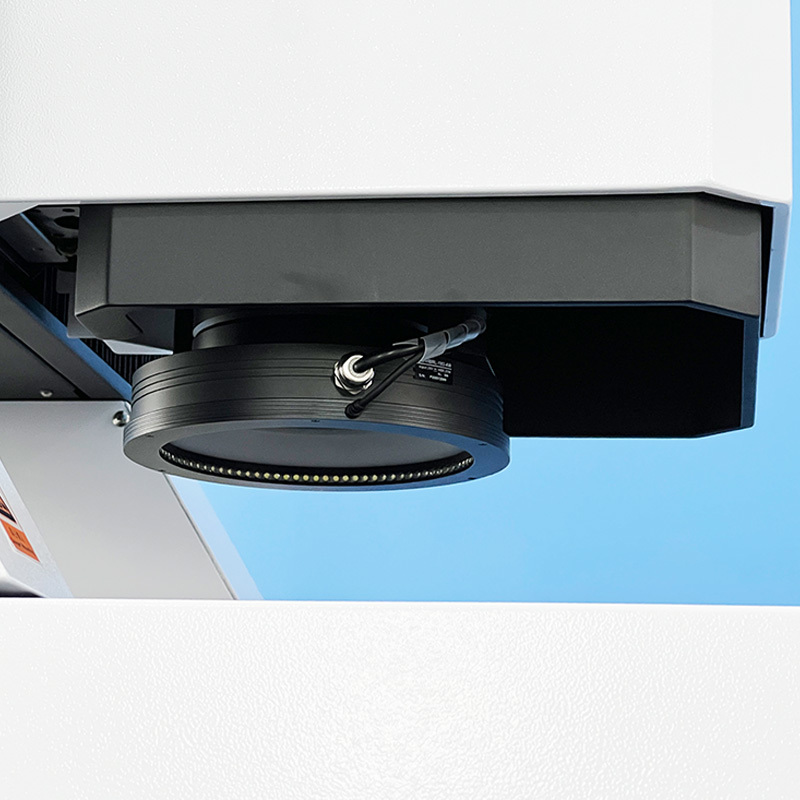

• Ausgestattet mit verschiedenen Lichtquellen und einer intelligenten Hebefunktion zur Anpassung an verschiedene Messszenarien;
• Die leistungsstarke und benutzerfreundliche Geomea-Messsoftware verbessert die Qualitätskontrolle;
• Automatische Messprogramme können eingerichtet werden, um Chargenmessungen effizient und schnell durchzuführen;
• Optionale berührungslose Weißlichtsensoren können zur Messung von Dicke, Ebenheit usw. verwendet werden.

Anwendung:

• Es kann für die Präzisionsmessung von großformatigen Objekten angewendet werden
• 3C-Industrie: Mobiltelefonbildschirme, Mobiltelefongehäuse
• Elektronikindustrie: Leiterplatten
• Neue Energie: Lithiumbatterien
• Automobilindustrie: Präzisionsteile

Spezifikationen:

Modellbeschreibung der Produktkonfiguration (Beispiel mit AutoFlash432):

Instant Vision Messsystem Modelle und Spezifikationen:

Instant Vision Messsystem Messraum-Führungs-Tabelle:

Andere Verfahrwegspezifikationen können nach Kundenbedürfnissen angepasst werden.
