Automatische Messgeräte mit Schraubhebeln - Hochgeschwindigkeits-Präzisionsdimensionsprüfung

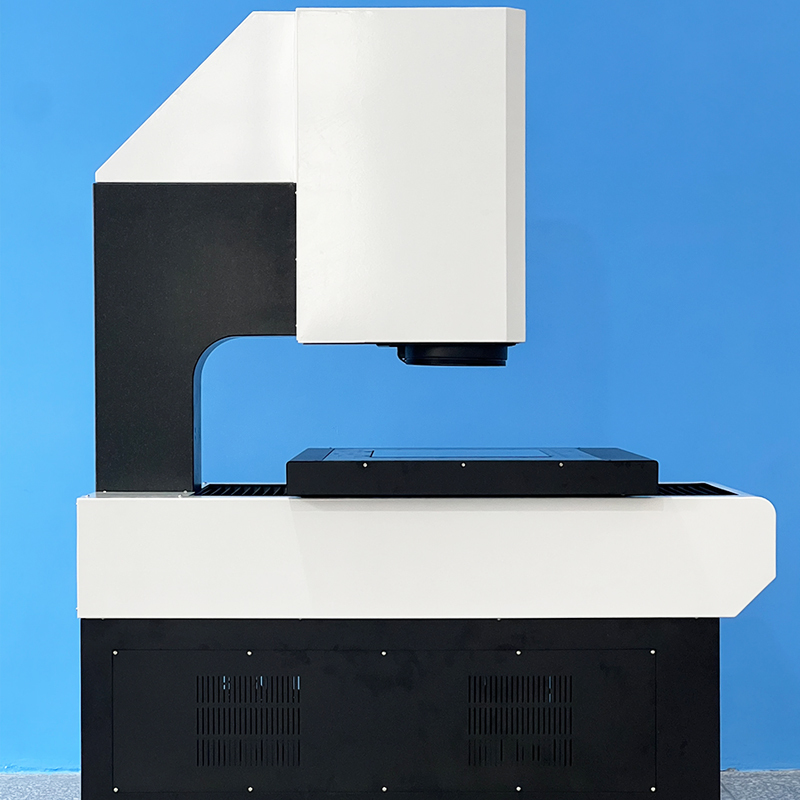

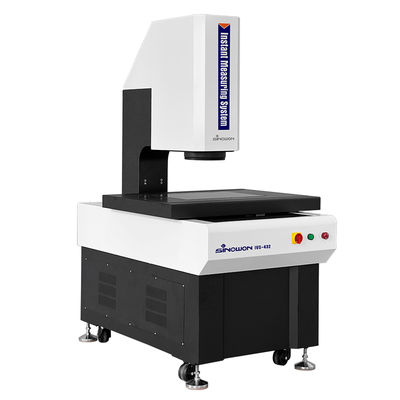

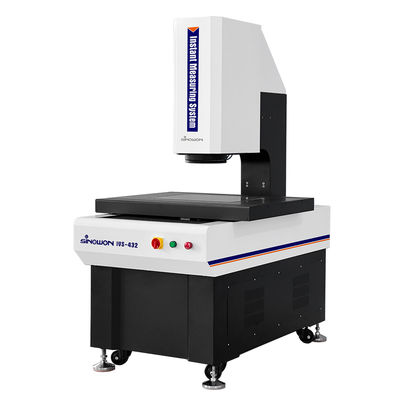

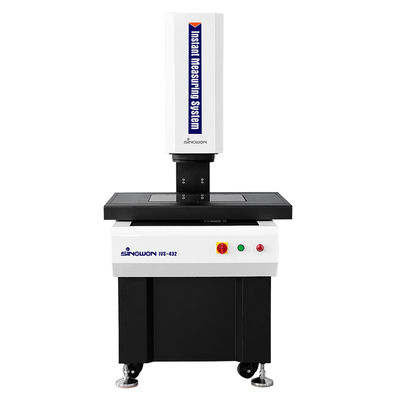

Cantilever-Instant Vision-Messsystem IVS-542C

Produkteinführung:

Die IVS-Serie ist eine vollautomatische Instant Vision Messmaschine mit doppelter Vergrößerung, die für die GD&T-Messung mit dreiachsiger automatischer motorisierter Steuerung entwickelt wurde.Es ist mit automatischem Fokus ausgestattet, automatische Beleuchtungssteuerung und automatische Bewegung der Hard- und Software-Konfiguration, um die Messung von linearen und geometrischen Abmessungen schnell und genau durchzuführen.

Merkmale des Produktsc:

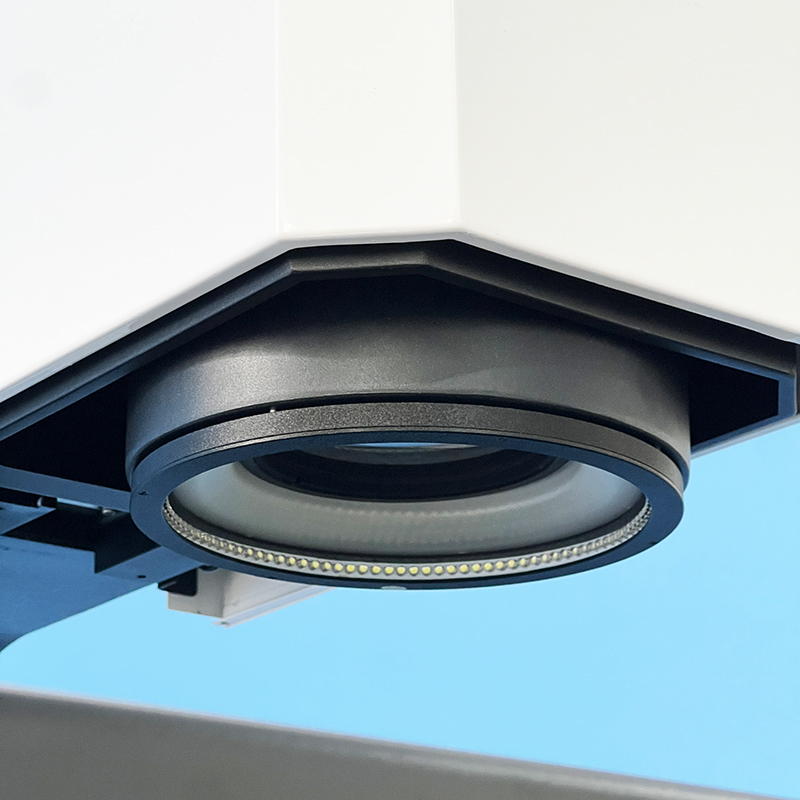

• Ausgestattet mit einer 20-Millionen-Pixel-Kamera und einer doppelten telezentrischen Linse mit doppelter Vergrößerung ist die Bildqualität hervorragend.
• Die hohe Telezentrizität unter 0,02° sorgt für eine Messgenauigkeit bei Produkten mit erheblichen Höhenunterschieden.
• Die geringe TV-Verzerrung unter 0,01% und die Gleichmäßigkeit der Verzerrung über das gesamte Bild gewährleisten die dynamische Wiederholgenauigkeit der Messung.
• Die doppelte Vergrößerung ermöglicht eine effiziente Messung mit einem großen Sichtfeld und eine hochpräzise Messung mit hoher Vergrößerung.Erfüllung der doppelten Anforderungen der Kunden an Effizienz und Genauigkeit;
• Die dreiachsige vollautomatische CNC-Genauigkeitskontrolle XYZ sorgt für eine genaue Positionierung.
• Die Verwendung einer Basis und einer Säule aus indischem Marmor sorgt für eine gute Stabilität.
• Präzisions-Linearleitungen, Erdkugelschrauben, Wechselstrom-Servomotoren usw. gewährleisten die Genauigkeit und Stabilität des Bewegungssystems;
• Die lineare Skala mit hoher Präzision von 0,5 μm gewährleistet die Positionierungs- und Messgenauigkeit des Systems.
• Ausgestattet mit verschiedenen Lichtquellen und einer intelligenten Hebfunktion zur Anpassung an verschiedene Messszenarien;
• Die leistungsstarke und einfach zu bedienende Messsoftware Geomea verbessert die Qualitätskontrolle.
• Automatische Messprogramme können so eingerichtet werden, dass die Chargemessungen effizient und schnell abgeschlossen werden;
• Optionale berührungslose Weißlichtsensoren können zur Messung von Dicke, Flachheit usw. verwendet werden.

Anwendung:

• Es kann auf die Präzisionsmessung großer Objekte angewendet werden
• 3C-Branche: Bildschirme für Mobiltelefone, Gehäuse für Mobiltelefone
• Elektronikindustrie: Leiterplatten
• Neue Energie: Lithiumbatterien
• Automobilindustrie: Präzisionsteile

Spezifikationen:

Beschreibung des Produktkonfigurationsmodells (Beispiel mit IVS-322):

Modelle und Spezifikationen für Messsysteme für das Instant Vision:

Instant Vision Measuring System Raummessleitfaden Tabelle:

Weitere Reisevorgaben können je nach Kundenbedarf angepasst werden.
