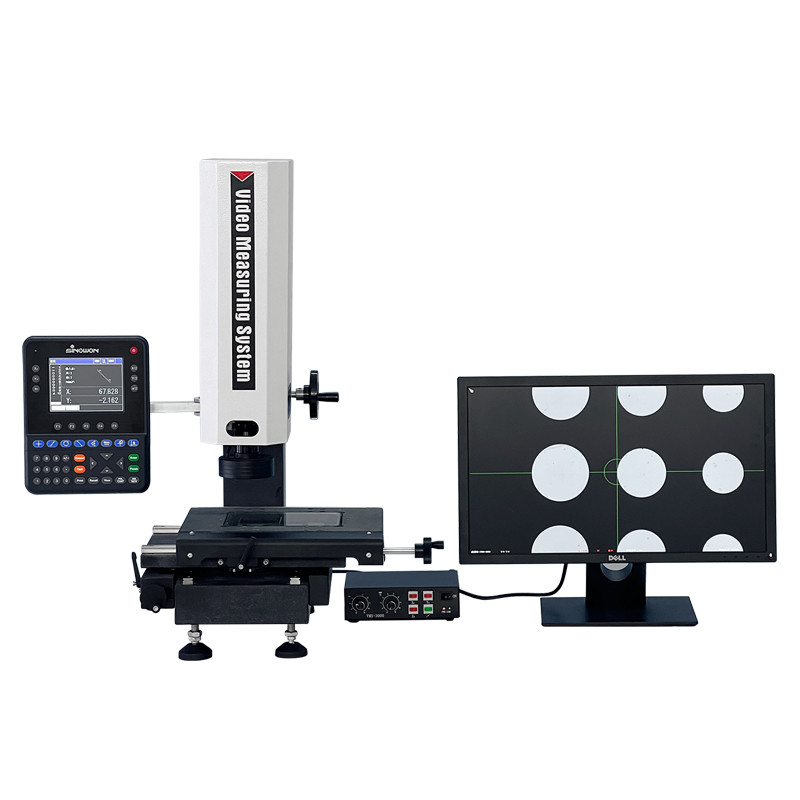

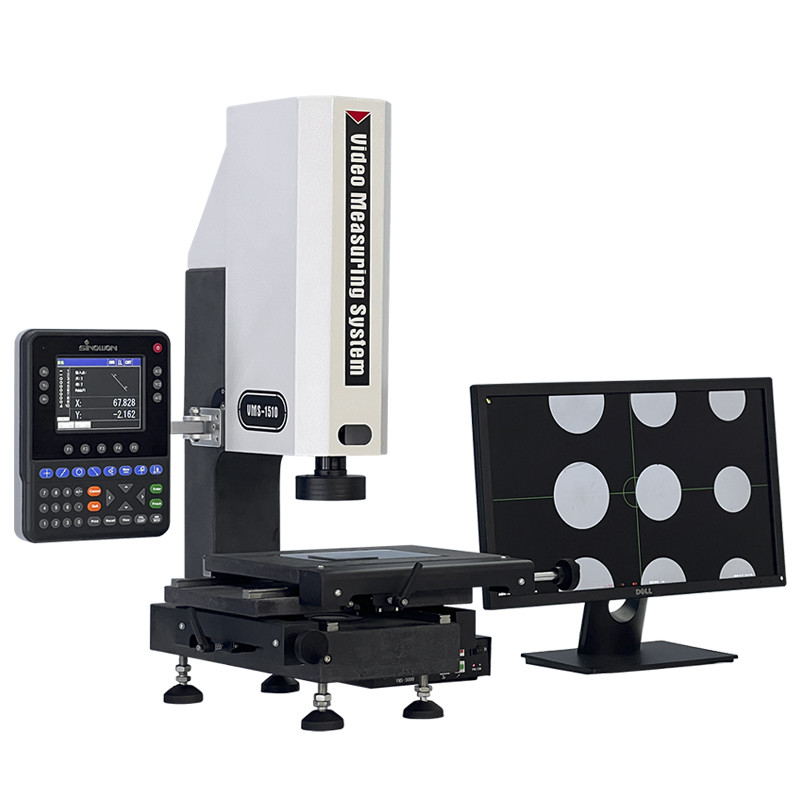

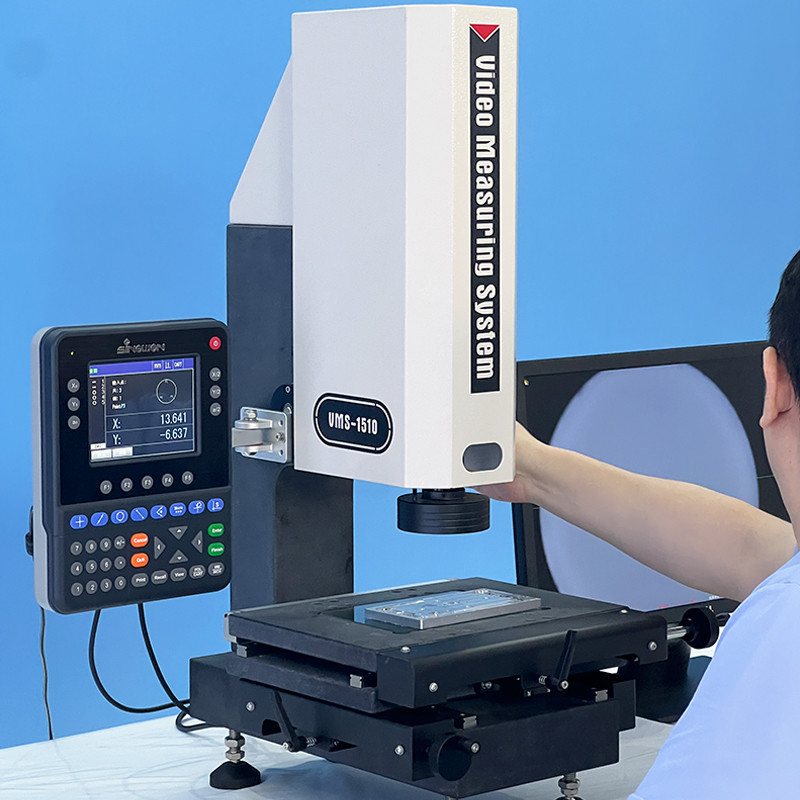

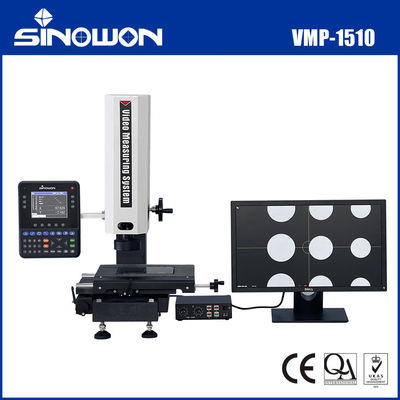

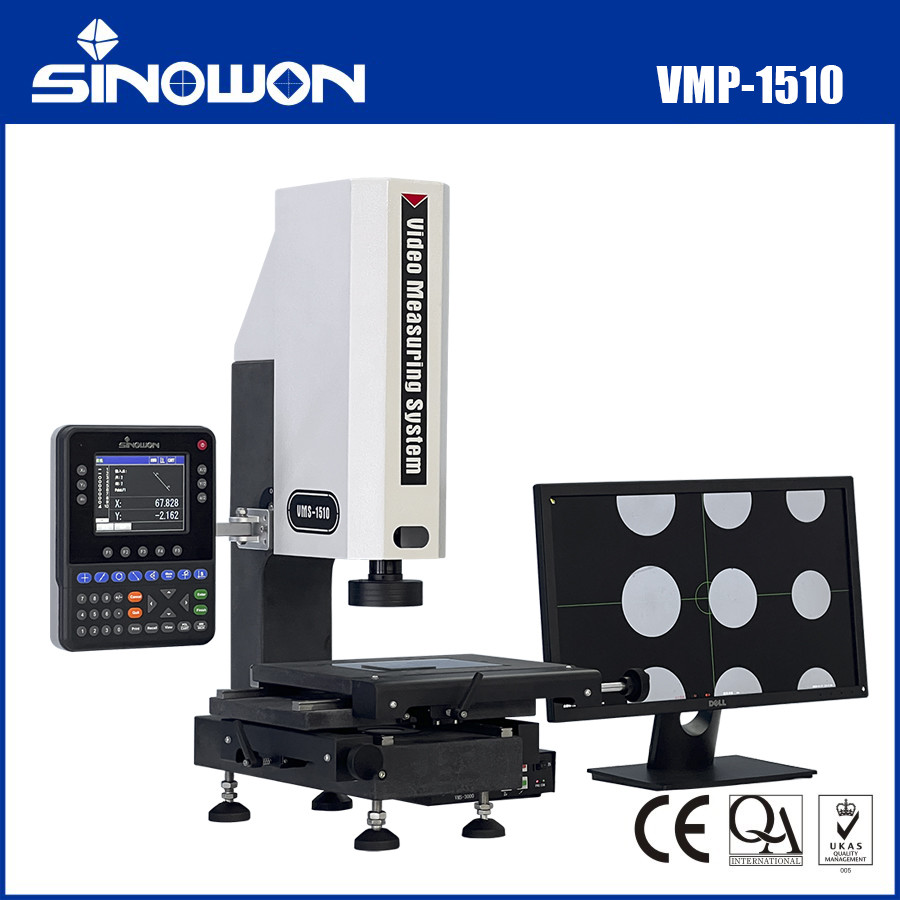

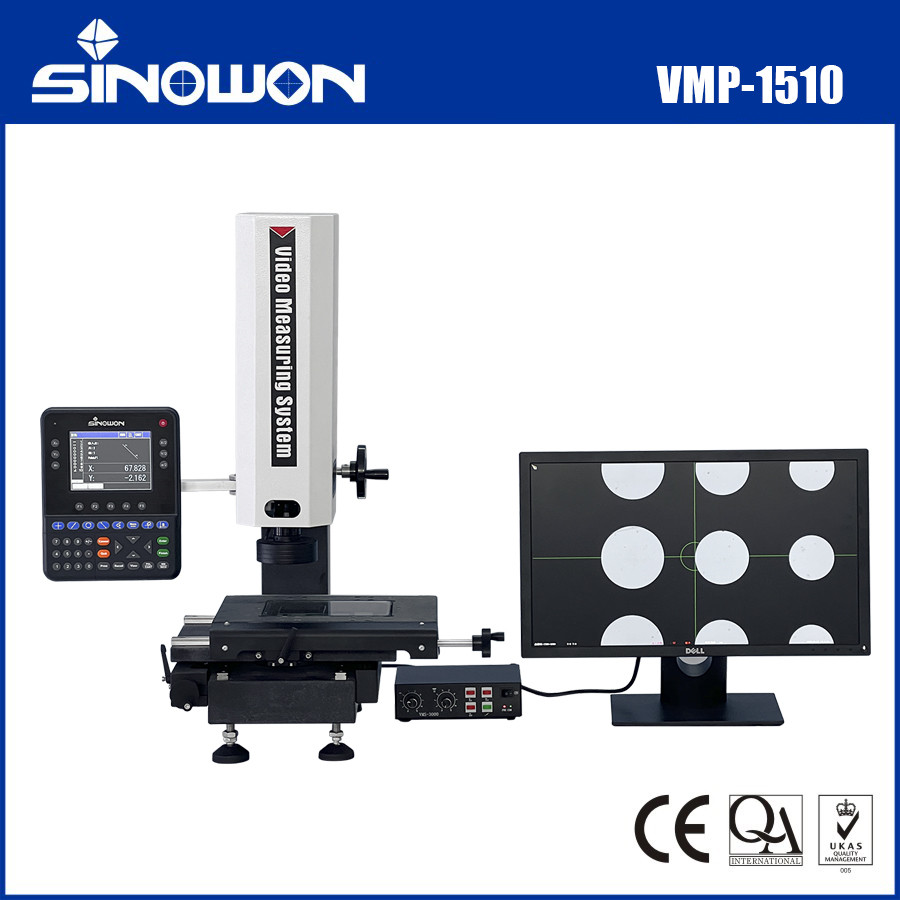

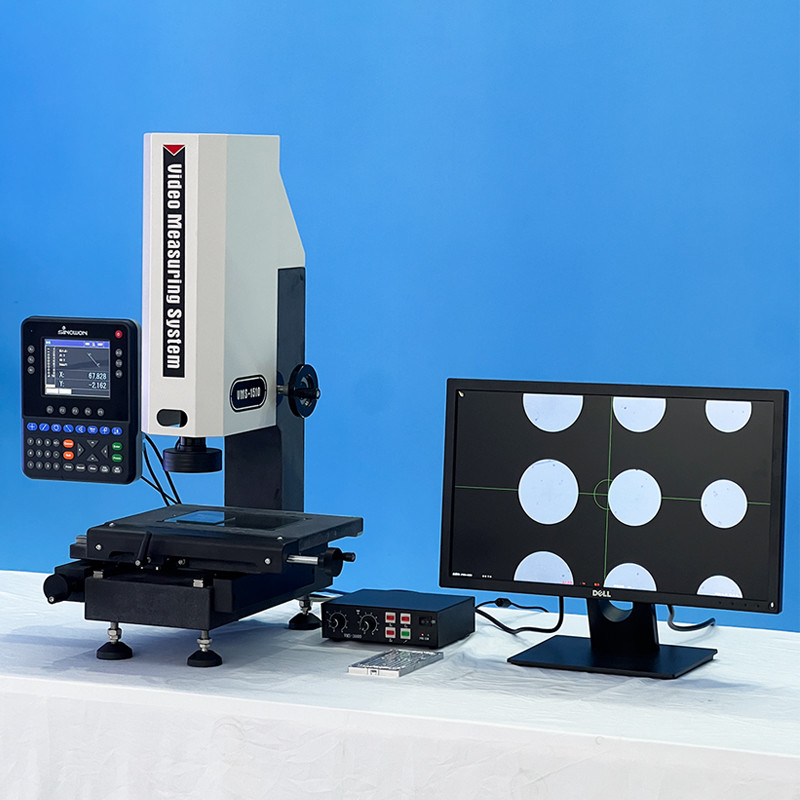

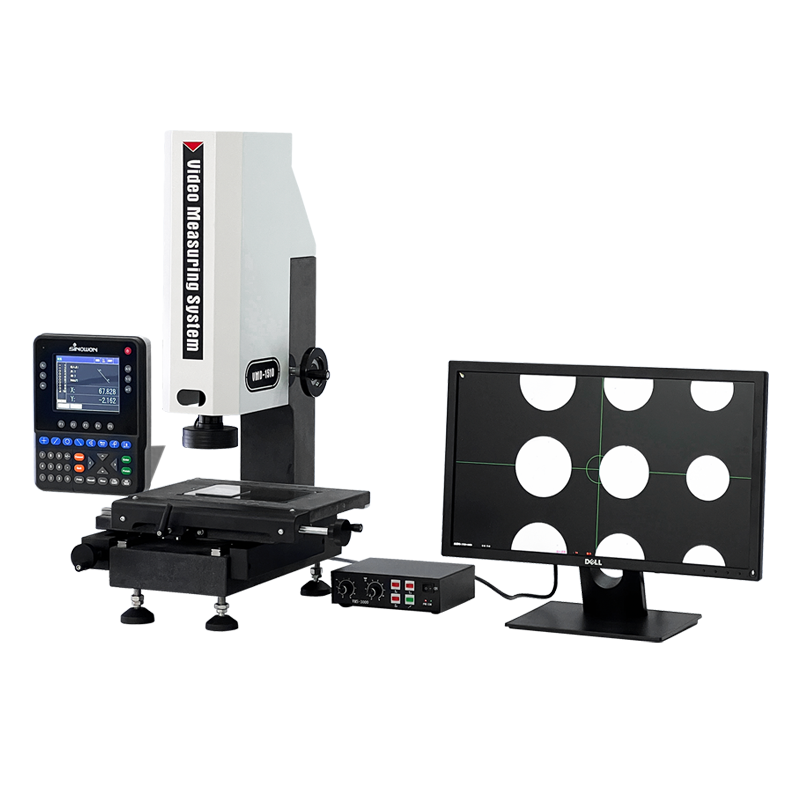

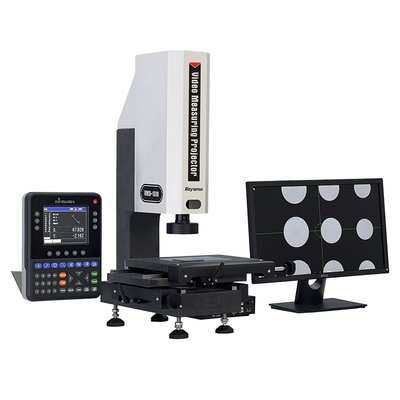

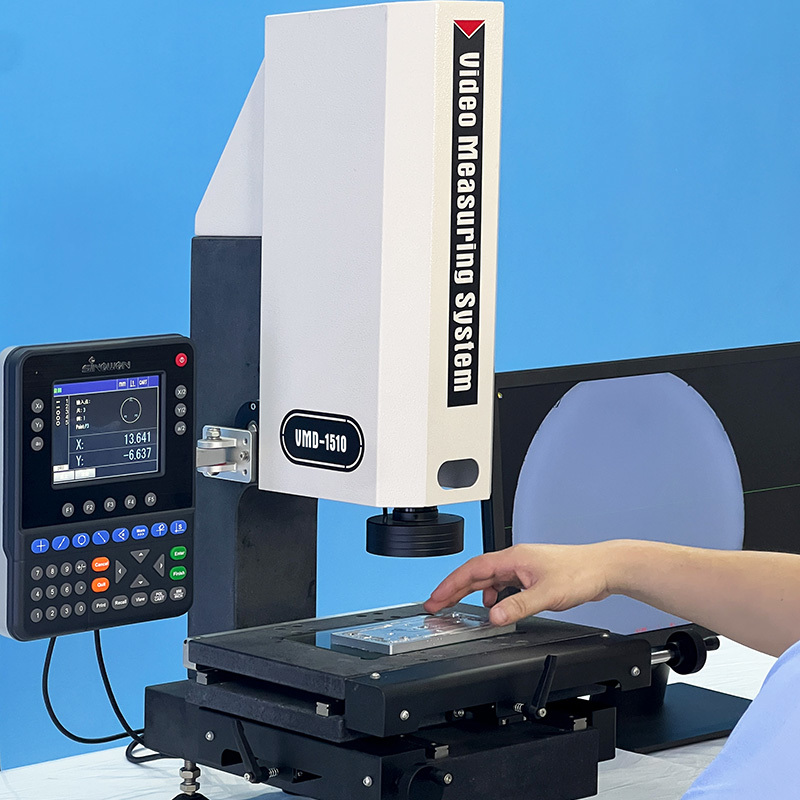

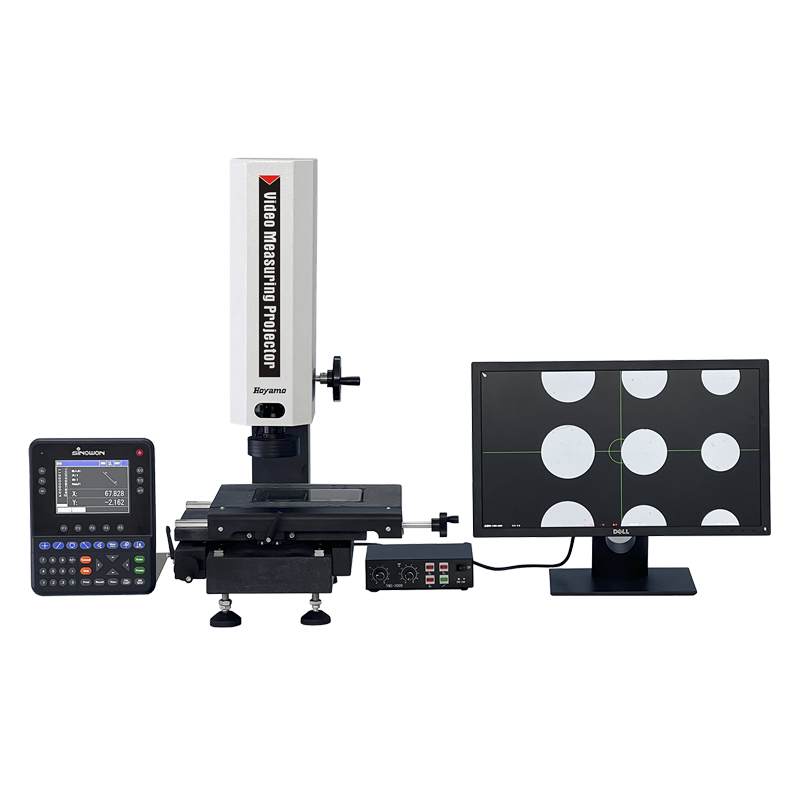

Video-Messprojektor VMD-1510
Produktmerkmale:
l Verwendet Granitsteinbasis und -säule, um die Stabilität und Präzision der Maschine zu gewährleisten;
l Verwendet zahnlose polierte Stange und Schnellverriegelungsvorrichtung, um sicherzustellen, dass der Rücklauffehler des Tisches innerhalb von 2 um liegt;
l Verwendet hochpräzisen Instrumenten-Glasmaßstab und Präzisionstisch, um sicherzustellen, dass die E1-Genauigkeit der Maschine innerhalb von ≤3+L/200um liegt;
l Verwendet Zoomobjektiv und hochauflösende digitale Farbkamera, um eine klare Bildqualität ohne Verzerrung zu gewährleisten;
l Verwendet LED-Kaltflächenlichtquelle und untere LED-Parallellichtquelle als Projektorbeleuchtung;
l Verwendet LED-Kaltflächenlichtquelle und untere LED-Parallellichtquelle als Projektorbeleuchtung;
l Verwendet, um die geeignete Farbe der Fadenkreuzlinie anzupassen, um die gemessenen Punkte anzuvisieren;
l Verwendet hochwertige digitale Farb-Messwertanzeige DP400 mit Multifunktion als Datenverarbeitungssystem.
Technische Daten:
| Produkt |
Video Messprojektor VMD-Serie |
| Modell |
VMD-1510 |
VMD-2010 |
VMD-3020 |
VMD-4030 |
| Granittisch |
(310*220) mm |
(390*220)mm |
(505*350)mm |
(605*450)mm |
| Glastisch |
(179,5*129,5) mm |
(229,5*129,5)mm |
(356*248)mm |
(456*348)mm |
| X/Y-Achsenweg |
(150*100) mm |
(200*100)mm |
(300*200)mm |
(400*300)mm |
| Z-Achsenweg |
100mm |
100mm |
200mm |
200mm |
| Linearmaßstäbe |
Auflösung: 0,5 um |
| Instrumentenbasis und -säule |
Hochpräziser Granitstein |
| Messgenauigkeit* |
E1x,y |
3+L/200um |
| E1xy |
5+L/200um |
| E1z |
5+L/200um |
| Wiederholgenauigkeit |
2um |
| Beleuchtungssystem |
LED-Kaltflächenlicht |
| Unteres LED-Parallellicht |
| Optionales Koaxiallicht |
| HDMI-Kamera |
1/3" 2MPixel hochauflösende Kamera: 1920*1080@30fps |
| Videovergrößerung |
6,5-fach hochauflösendes Zoomobjektiv mit optischer Vergrößerung: 0,7X~4,5X, |
| Videovergrößerung: 26X~172X (21,5' Monitor) |
| Kabellose Maus |
Wird verwendet, um die geeignete Farbe der Fadenkreuzlinie anzupassen, um die gemessenen Punkte anzuvisieren |
| HDMI-LCD-Monitor |
21” HDMI-LCD-Monitor |
| Datenverarbeitung der Messung |
Digitale Messwertanzeige DP400 mit mehrsprachiger englischer, traditioneller chinesischer und optionaler anderer Sprachversion |
| Stromversorgung |
AC220V/50Hz; 110V/60Hz |
| Abmessungen (BxTxH) |
(462*401*725) mm |
(477*452*725)mm |
(744*643*1075)mm |
(908*776*1070)mm |
| Brutto-/Nettogewicht |
60/48 kg |
65/50 kg |
275/208 kg |
283 kg |
Modelle und Spezifikationen:
| Modell |
Code# |
Modell |
Code# |
Modell |
Code# |
| VMD-1510 |
525-020DP |
VMD-2010 |
525-020EP |
VMD-2515 |
525-020FP |
| VMD-3020 |
525-020GP |
VMD-4030 |
525-020HP |
VMD-5040 |
525-020JP |
Der Messraum von VMD Serie:
| Verfahrweg mm |
Modell |
Code# |
X-Achsenweg mm |
Y-Achsenweg mm |
Z-Achsen-Standardverfahrweg mm |
Z-Achsen-Maximaler kundenspezifischer Verfahrweg mm |
| 150x100x100 |
VMD-1510 |
525-020DP |
150 |
100 |
100 |
------ |
| 200x100x100 |
VMD-2010 |
525-020EP |
200 |
100 |
100 |
200 |
| 250x150x200 |
VMD-2515 |
525-020FP |
250 |
150 |
200 |
300 |
| 300x200x200 |
VMD-3020 |
525-020GP |
300 |
200 |
200 |
400 |
| 400x300x200 |
VMD-4030 |
525-020HP |
400 |
300 |
200 |
400 |
| 500x400x200 |
VMD-5040 |
525-020JP |
500 |
400 |
200 |
400 |
Multifunktionale digitale Messwertanzeige des Video-Messprojektors DP400
Merkmale:
Ø 5,6〃Farbbildschirm und versiegelte Silikon-Touch-Taste, mit vollständigen Informationen, benutzerfreundlicher Bedienung, langer Lebensdauer;
Ø Speichern Sie 100 permanente Bildelemente, können Sie das aktuelle Datum einstellen und speichern;
Ø Multifunktionsmessung: Punkt, Linie, Kreis, Winkel, Abstand, rechteckig, Schraubengewinde, Ellipse, Schlitz, Rundung, Voreinstellung, Konstruktion usw.;
Ø Vorwärts- oder Rückwärtszählfunktion, 1/2-Wert, Mittelpunkt, Berechtigungsfunktion, Aufruffunktion, REC (Aufnahme)-Funktion und Zyklusmessung;
Ø Abschnitts- und lineare Kompensation sind für 3-Achsen verfügbar, um die Messgenauigkeit zu gewährleisten;
Ø Kann Fußschalter, Drucker, optische Kantenerkennung und andere Hilfsmesswerkzeuge anschließen;
Ø Mit Polar- und Koordinatensystem und kann Millimeter und Zoll anzeigen und kann leicht verschoben werden;
Ø Mit unabhängiger Passwortberechtigungsfunktion, um die Möglichkeit einer Datenabweichung durch falsche Bedienung zu verhindern, kann es auch die ursprüngliche Einstellung durch Passwortberechtigung ändern;
Ø Unterstützung mehrerer Sprachen: Chinesisch, Englisch und andere Sprachen.
Multifunktionale digitale Messwertanzeige Spezifikation:
| Produkt |
Multifunktionale digitale Messwertanzeige des Video-Messprojektors |
| Modell |
DP400 |
| Code# |
510-340 |
| Sprache |
Chinesisch, Portugiesisch, Deutsch und Englisch usw. |
| LCD-Bildschirmgröße |
115 mm×85 mm |
| LCD-Bildschirmauflösung |
640*480 |
| Digitaler Anzeigebereich |
8 Ziffern (mit Dezimalpunkt) |
| Anzeigeachse |
3-Achsen (X,Y,Z/Q) |
| Z/Q-Anzeigemodell |
Länge oder Winkel |
| Winkelanzeigemodell |
Grad, Minuten und Sekunden oder Grad |
| Signal der Linearmaßstäbe |
TTL-Rechteckwelle oder AC-Sinuswelle mit zwei 90 ° Phasenwinkeldifferenz,
Treibfähigkeit größer als 10MA
|
| Linearmaßstab Auflösung |
0,1 um, 0,2 um, 0,5 um, 1 um, 2 um, 5 um |
| Baudrate |
4800,9600,14400,19200,38400,57600 |
| Datenausgabeanschluss |
RS232, DB-9-Buchsenschnittstelle |
| Bedientastatur |
Versiegelte Tastatur vom Typ Silikon-Touch |
| Erweiterungsanschluss |
Fußschalter, Drucker, optischer Kantensucher usw. |
| Eingangsspannung |
AC90V-240V,15W |
