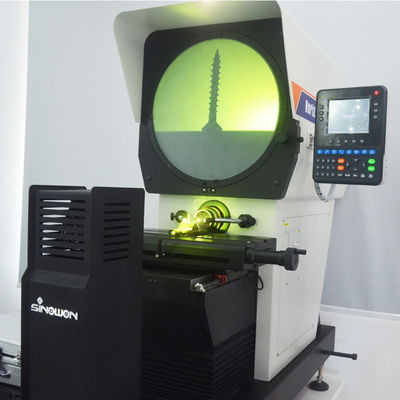

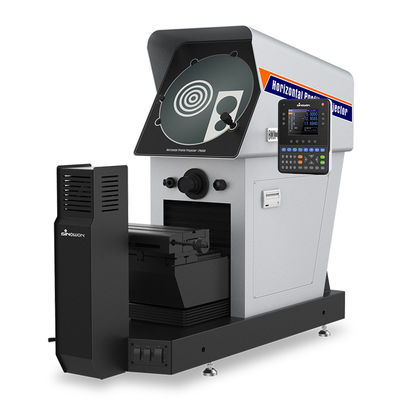

Ø350 mm Digitaler Horizontale Profil Projektor PH350-2010
Eigenschaften:
- Das Hebesystem verwendet eine lineare Führungsschiene und einen präzisen Schraubantrieb, wodurch der Hebantrieb komfortabler und stabiler wird.
- Beschichtungsprozessreflektor, klareres Bild und hohe Staubdichtigkeit;
- Einstellbare Kontur- und Oberflächenbeleuchtung, um den unterschiedlichen Anforderungen an das Werkstück gerecht zu werden;
- Importierte LED-Beleuchtung mit hohem Licht und langer Nutzungsdauer, um die Nachfrage nach Präzisionsmessungen zu gewährleisten;
- Hochauflösungsoptisches System mit klarem Bild und Vergrößerungsfehler von weniger als 0,08%;
- Leistungsfähiges Bi-Axial-Lüfterkühlsystem, erhöht die Nutzungsdauer erheblich;
- Leistungsstarke und farbenfrohe DRO DP400, schnelle und genaue 2D-Messung;
- Ein integrierter Mini-Drucker, der Daten drucken und speichern kann;
- Mit Standard 10X-Objektiv, optionales 20X, 50X-Objektiv, Drehtisch, Fußschalter, Klemm usw.
Spezifikation:
| Waren |
Digitale Horizontale Profilprojektor |
| Modus |
PH350-2010 |
| Code # |
512 bis 350 |
| Größe der Arbeitsstadien |
355x126 mm |
| Reisen in der Arbeitsphase |
200 x 100 mm |
| Konzentration |
90 mm |
| Genauigkeit |
≤3+L/200 ((um) |
| Entschließung |
0.0005mm |
|
Lastgewicht
|
15 kg |
| Bildschirm |
Bildschirmdurchmesser: φ380 mm, Wirkungsbereich ≥ Ø350 mm
|
| Drehwinkel 0~360°; Auflösung: 1° oder 0,01°, Genauigkeit 6° |
| Digitale Ablesung |
DP400 Multifunktionsfarbiger LCD-Digitallesegerät |
| Erleuchtung |
Konturbeleuchtung:3.2V/10W LED
Oberflächenbeleuchtung:220V/130W Halogenlampe
|
| Arbeitsumwelt |
Temperatur: 20 °C ± 5 °C, Luftfeuchtigkeit: 40% bis 70% RH |
| Stromversorgung |
AC110V/60Hz; 220V/50Hz, 200W |
Objektiv:
| Objektiv |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Sichtfeld |
Φ35 mm |
Φ17,5 mm |
Φ7 mm |
| Entfernung |
75 mm |
69 mm |
44 mm |

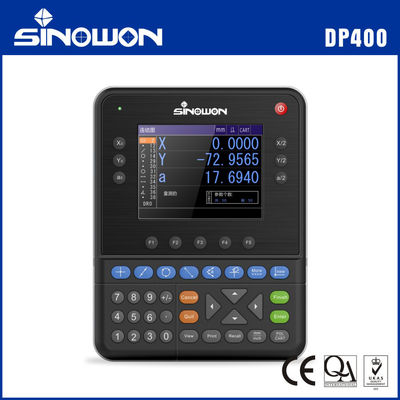

Farbbildschirm Multifunktions-Digitallesegerät DP400
Eigenschaften:
Ø 5.6Kolor-Bildschirm und versiegelte Silikon-Touch-Taste mit vollständigen Informationen, einfache Bedienung, lange Lebensdauer;
Ø Speichern von 100 dauerhaften Bildelementen, kann aktuelles Datum festlegen und speichern;
Ø Mehrfunktionsmessung: Punkt, Linie, Kreis,Winkel, Entfernung, Rechteck, Schraubnadel, Ellipse, Schlitz, Abrunden, Voreinstellung, Konstruktion usw.
Ø Funktion zur Zählung der Vorder- oder Gegenrichtung,1/2-Wert, Mittelpunkt, Genehmigungsfunktion, Aufruffunktion, REC ((Record) -Funktion und Zyklusmessung;
Ø Durchschnitt und lineare Kompensation sind für 3 Achsen verfügbar, was eine hohe Messgenauigkeit gewährleistet;
Ø kann den Fußschalter, den Drucker, die optische Randerkennung und andere Hilfsmittel für die Messung verbinden;
Ø mit Polar- und Koordinatensystem, die Millimeter- und Zollmessungen anzeigen und leicht verschieben können;
Ø Mit unabhängiger Passwortberechtigungsfunktion kann die ursprüngliche Einstellung auch durch Passwortberechtigung geändert werden, um die Möglichkeit einer Datenabweichung durch falsche Bedienung zu verhindern;
Ø Unterstützung mehrerer Sprachen: Chinesisch, Englisch und andere Sprachen.
Spezifikation:
| Modell |
DP400 |
| Code # |
510 bis 340 |
| Sprache |
Einfaches Chinesisch, Kompliziertes Chinesisch, Portugiesisch, Deutsch und Englisch usw. |
| Größe des LCD-Bildschirms |
115 mm × 85 mm |
| Auflösung des LCD-Bildschirms |
640*480 |
| Digitale Anzeigebereich |
8 Ziffern (mit Dezimalpunkt) |
| Anzeigeachse |
3 Achsen (X,Y,Z/Q) |
| Z/Q Anzeigemodell |
Länge oder Winkel |
| Modell für die Winkelanzeige |
Grad, Protokoll und zweiter oder zweiter Grad |
| Linienskala-Signal |
TTL-Quadratwelle oder AC-Sinuswelle mit zwei 90°-Phasenwinkelunterschieden, Antriebsleistung größer als 10 MA |
| Auflösung in linearer Skala |
0.1um,0.2um,0.5mm, 1mm, 2mm, 5mm |
| Baud-Rate |
4800,9600,14400,19200,38400,57600 |
| Datenausgabeport |
RS232,DB-9 Elternoberfläche |
| Betrieb Tastatur |
Versiegelte Silikon-Touchtaste |
| Ausdehnungsanlage |
Fußschalter, Drucker, optischer Randfinder usw. |
| Eingangsstromversorgung |
AC90V-240V, 15 W |
| Betriebsumwelt |
Betriebstemperatur: 0 °C-40 °C;Lagertemperatur:-10 °C-60 °C;Relative Luftfeuchtigkeit:<90% RH |
