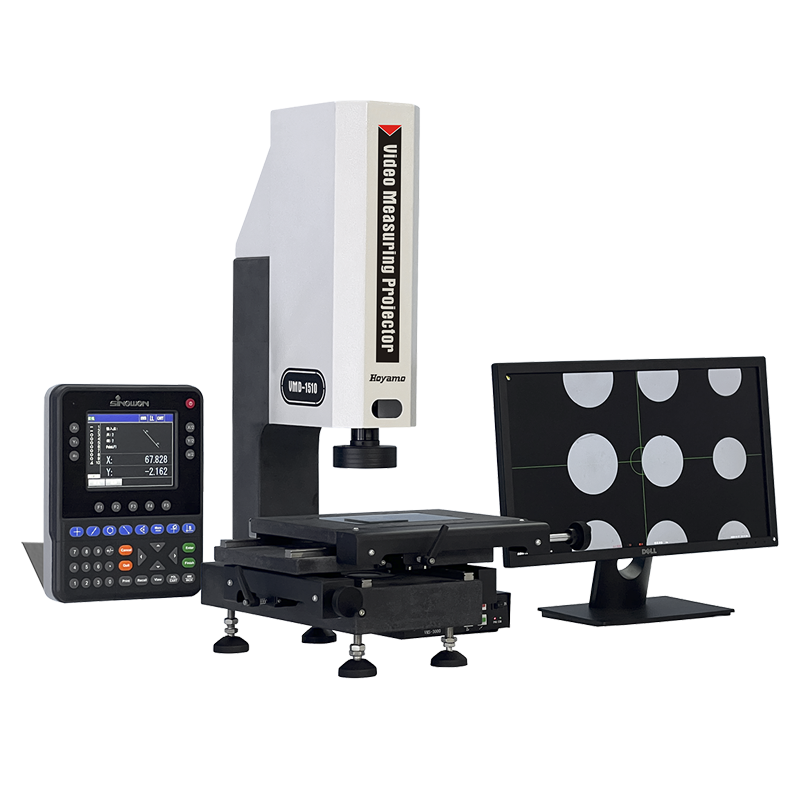

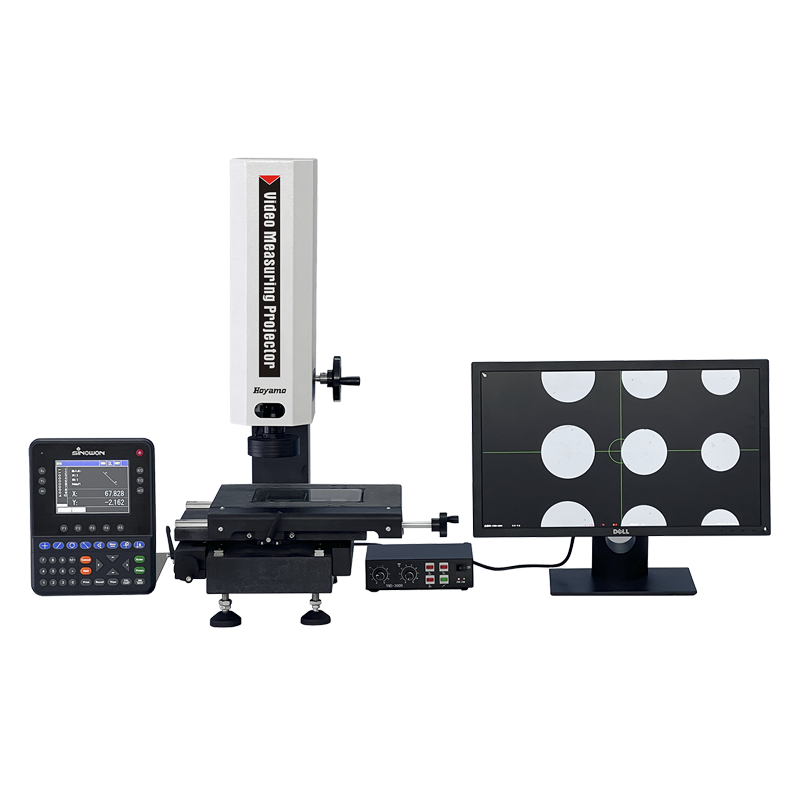

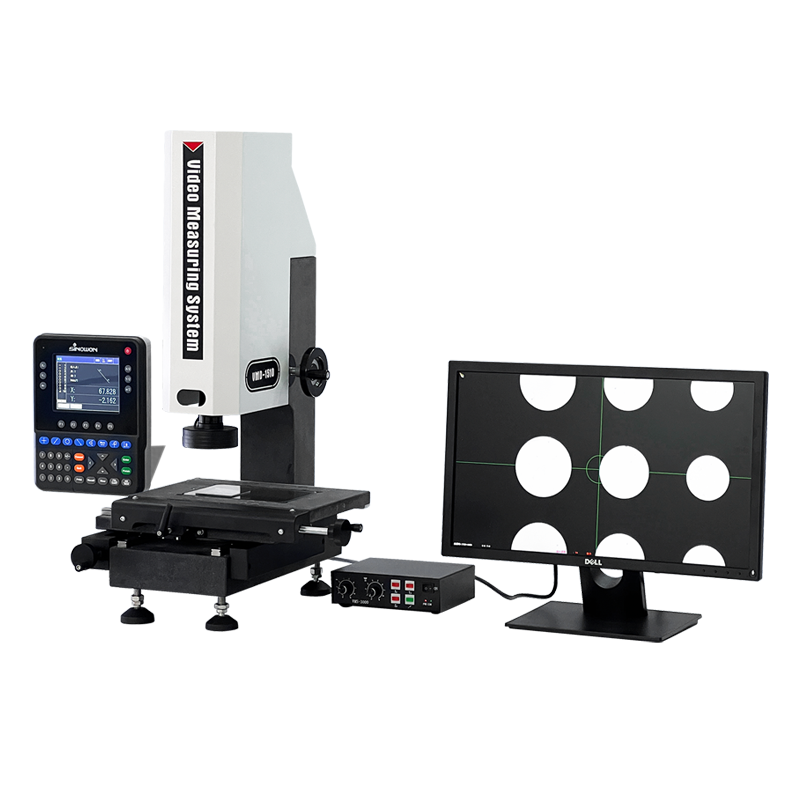

Video-Messprojektor VMD-3020
Produktcharakteristik:
l Die Granitsteinbasis und -säule sorgen für Stabilität und Präzision der Maschine;
l Adoptiert zahnlosen polierten Stab und schnelle Verriegelung, um sicherzustellen, dass der Rückkehrfehler der Tabelle innerhalb von 2um liegt;
l Adoptiert eine hochpräzise optische Lineale und einen Präzisionsarbeitstisch, um die Genauigkeit der Maschine innerhalb von ≤3+L/200um zu gewährleisten;
l Adoptiert Zoomobjektiv und hochauflösende Farb-Digitalkamera, um eine klare Bildqualität ohne Verzerrung zu gewährleisten;
l Einführung einer LED-Kaltlichtquelle und einer LED-Parallellichtquelle als Projektorbeleuchtung;
l Einführung einer LED-Kaltlichtquelle und einer LED-Parallellichtquelle als Projektorbeleuchtung;
l die passende Farbe der Querlinie anpassen, um die Messpunkte zu zielen;
l Verwendet als Datenverarbeitungssystem die hochwertige Farbbildschirm-Metrologie-Multifunktions-Digitallese DP400.
Technische Spezifikation:
| Waren |
ViDeoMessprojektorVMD-Serie |
| Modell |
VMD-1510 |
VMD-2010 |
VMD-3020 |
VMD-4030 |
| Granitbühne |
(310*220) mm |
(390*220) mm |
(505*350) mm |
(605*450) mm |
| Glasbühne |
(179,5*129,5) mm |
229,5*129,5 mm |
(356*248) mm |
(456*348) mm |
| Fahrt auf der Achse X/Y |
(150*100) mm |
(200*100) mm |
(300*200) mm |
(400*300) mm |
| Z-Achse Reisen |
100 mm |
100 mm |
200 mm |
200 mm |
| Lineare Skalen |
Auflösung: 0,5 μm |
| Basis und Spalte des Geräts |
Granit mit hoher Präzision |
| Messgenauigkeit* |
E1x, y |
3+L/200um |
| E1xy |
5+L/200um |
| E1z |
5+L/200um |
| Wiederholbarkeitsgenauigkeit |
2m |
| Beleuchtungssystem |
LED-Kaltflächenlicht |
| LED-Parallellicht unten |
| Optionales Koaxiallicht |
| HDMI-Kamera |
1/3" 2MPixel hochauflösende Kamera: 1920*1080@30fps |
| Videovergrößerung |
6.5X hochauflösendes Zoomobjektiv mit optischer Vergrößerung: 0,7X~4,5X, |
| Videovergrößerung: 26X~172X (21,5' Monitor) |
| Drahtlose Maus |
Wird angewendet, um die passende Farbe der Kreuzlinie anzupassen, um die Messpunkte zu zielen |
| HDMI-LCD-Monitor |
21 ′′ HDMI-LCD-Monitor |
| Prozess der Messdaten |
Digitale Ablesung DP400 mit mehrsprachigen Englischen, traditionellen Chinesischen, optional anderen Sprachversionen |
| Stromversorgung |
AC220V/50Hz; 110V/60Hz |
| Abmessung (WxDxH) |
(462*401*725) mm |
(477*452*725) mm |
(744*643*1075) mm |
(908*776*1070) mm |
| Bruttogewicht |
60/48 kg |
65/50 kg |
275/208Kg |
283 kg |
Modelle und Spezifikationen:
| Modell |
Code # |
Modell |
Code # |
Modell |
Code # |
| VMD-1510 |
525-020DP |
VMD-2010 |
525-020EP |
VMD-2515 |
525-020FP |
| VMD-3020 |
525-020GP |
VMD-4030 |
525-020 PS |
VMD-5040 |
525-020JP |
Der Messraum von VMDReihe:
| Reisenmm |
Modell |
Code # |
X-Achsenfahrt mm |
Y-Achse Fahrt mm |
Z-Achse Standardausflugmm |
Z-Achse Maximale angepasste Fahrt mm |
| 150 x 100 x 100 |
VMD-1510 |
525-020DP |
150 |
100 |
100 |
- Ich weiß. |
| 200 x 100 x 100 |
VMD-2010 |
525-020EP |
200 |
100 |
100 |
200 |
| 250 x 150 x 200 |
VMD-2515 |
525-020FP |
250 |
150 |
200 |
300 |
| 300 x 200 x 200 |
VMD-3020 |
525-020GP |
300 |
200 |
200 |
400 |
| 400x300x200 |
VMD-4030 |
525-020 PS |
400 |
300 |
200 |
400 |
| 500 x 400 x 200 |
VMD-5040 |
525-020JP |
500 |
400 |
200 |
400 |
Multifunktions-Digitallese des Videomessprojektors DP400
Eigenschaften:
Ø 5.6· Farbbildschirm und versiegelte Silikon-Touch-Taste mit vollständigen Informationen, benutzerfreundlicher Bedienung, lange Lebensdauer;
Ø Speichern von 100 dauerhaften Bildelementen, kann aktuelles Datum festlegen und speichern;
Ø Multifunktionsmessung: Punkt, Linie, Kreis, Winkel, Entfernung, Rechteck, Schraubnadel, Ellipse, Schlitz, Abrunden, Voreinstellung, Konstruktion usw.
Ø Funktion zur Zählung der Vorder- oder Gegenrichtung,1/2-Wert, Mittelpunkt, Genehmigungsfunktion, Anruffunktion, REC (Record) -Funktion und Zyklusmessung;
Ø Durchschnitt und lineare Kompensation sind für 3 Achsen verfügbar, was eine hohe Messgenauigkeit gewährleistet;
Ø kann den Fußschalter, den Drucker, die optische Randdetektion und andere Hilfsmittel für die Messung verbinden;
Ø mit Polar- und Koordinatensystem, die Millimeter- und Zollmessungen anzeigen und leicht verschieben können;
Ø Mit unabhängiger Passwortberechtigungsfunktion kann die ursprüngliche Einstellung auch durch Passwortberechtigung geändert werden, um die Möglichkeit einer Datenabweichung durch falsche Bedienung zu verhindern;
Ø Unterstützung mehrerer Sprachen: Chinesisch, Englisch und andere Sprachen.
Multifunktions-Digitalleser Spezifikation:
| Waren |
Multifunktions-Digitallese des Videomessprojektors |
| Modell |
DP400 |
| Code # |
510 bis 340 |
| Sprache |
Chinesisch, Portugiesisch, Deutsch und Englisch usw. |
| Größe des LCD-Bildschirms |
115 mm × 85 mm |
| Auflösung des LCD-Bildschirms |
640*480 |
| Digitale Anzeigebereich |
8 Ziffern (mit Dezimalpunkt) |
| Anzeigeachse |
3 Achsen (X,Y,Z/Q) |
| Z/Q Anzeigemodell |
Länge oder Winkel |
| Modell für die Winkelanzeige |
Grad, Protokoll und zweiter oder zweiter Grad |
| Zeichen von linearen Skalen |
TTL-Quadratwelle oder AC-Sinuswelle mit zwei 90°-Phasenwinkelunterschieden,
mit einer Antriebskapazität größer als 10 MA
|
| Lineare Auflösung |
0.1um,0.2um,0.5mm, 1mm, 2mm, 5mm |
| Baud-Rate |
4800,9600,14400,19200,38400,57600 |
| Datenausgabeport |
RS232,DB-9 Elternoberfläche |
| Betrieb Tastatur |
Versiegelte Silikon-Touchtaste |
| Ausdehnungsanlage |
Fußschalter, Drucker, optischer Randfinder usw. |
| Eingangsstromversorgung |
AC90V-240V, 15 W |
