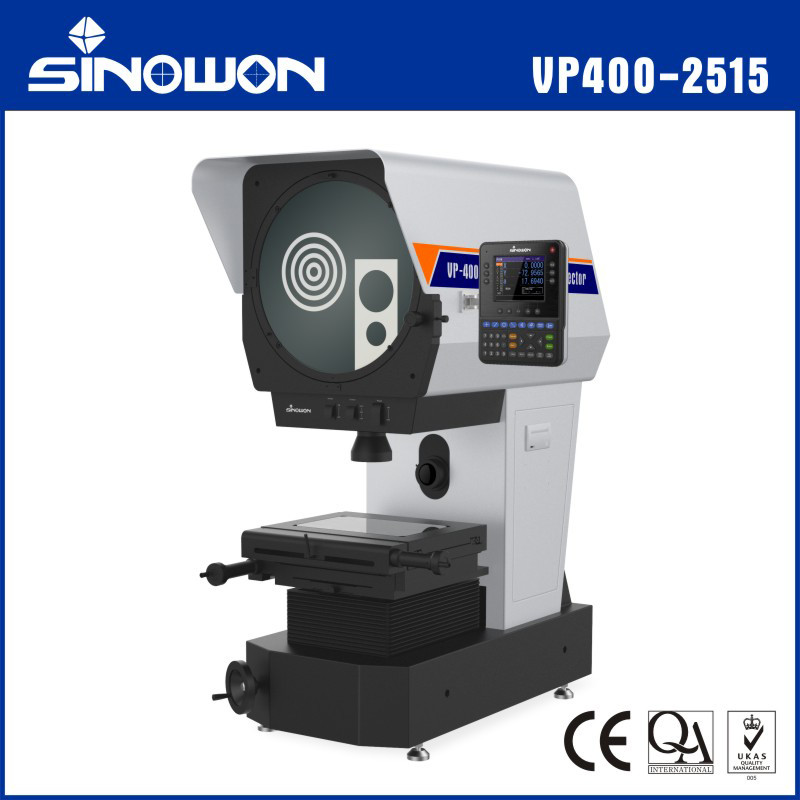

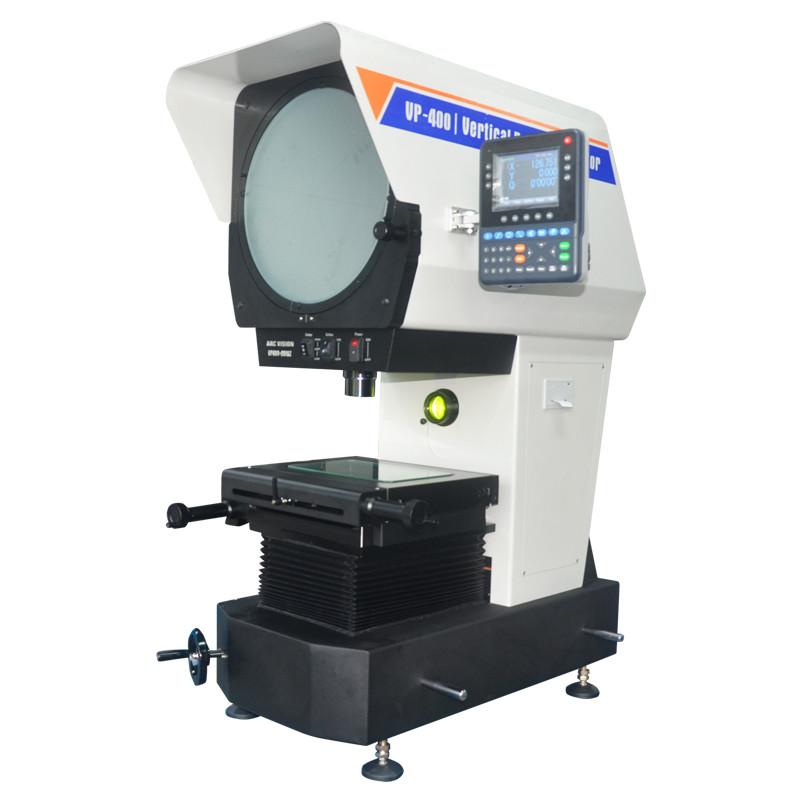

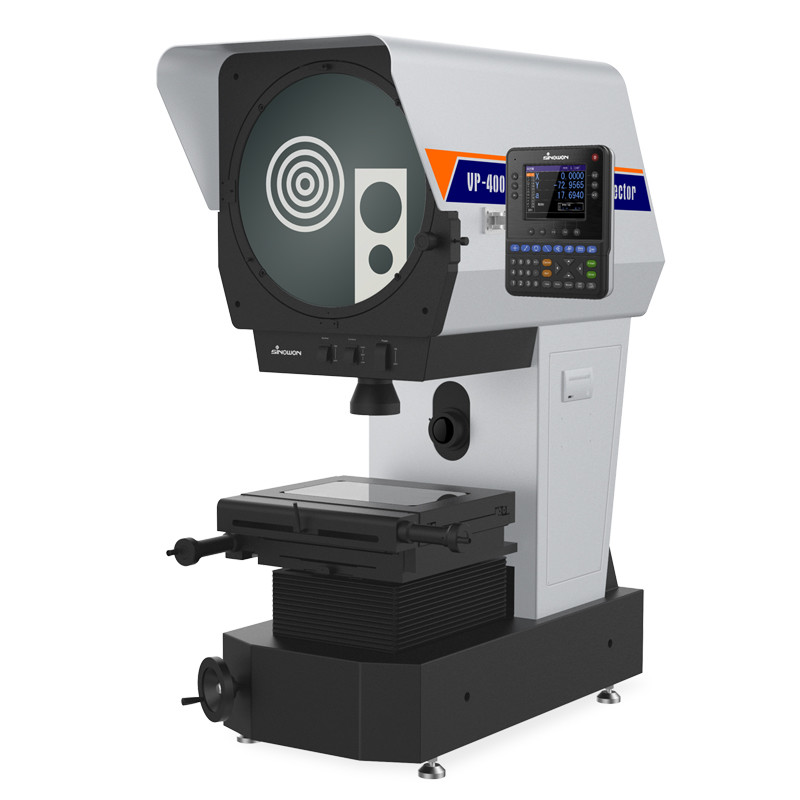

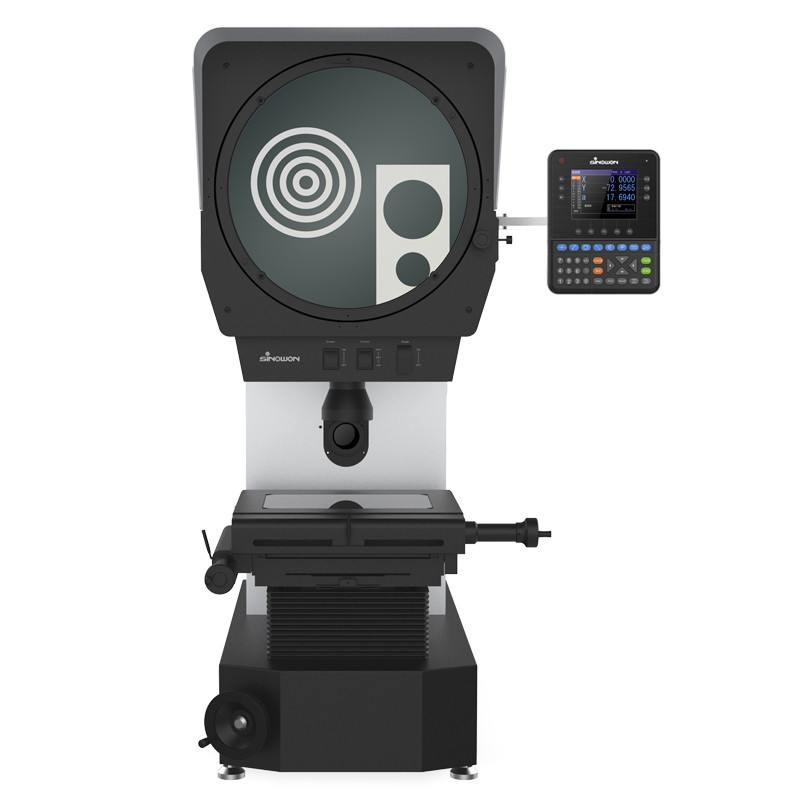

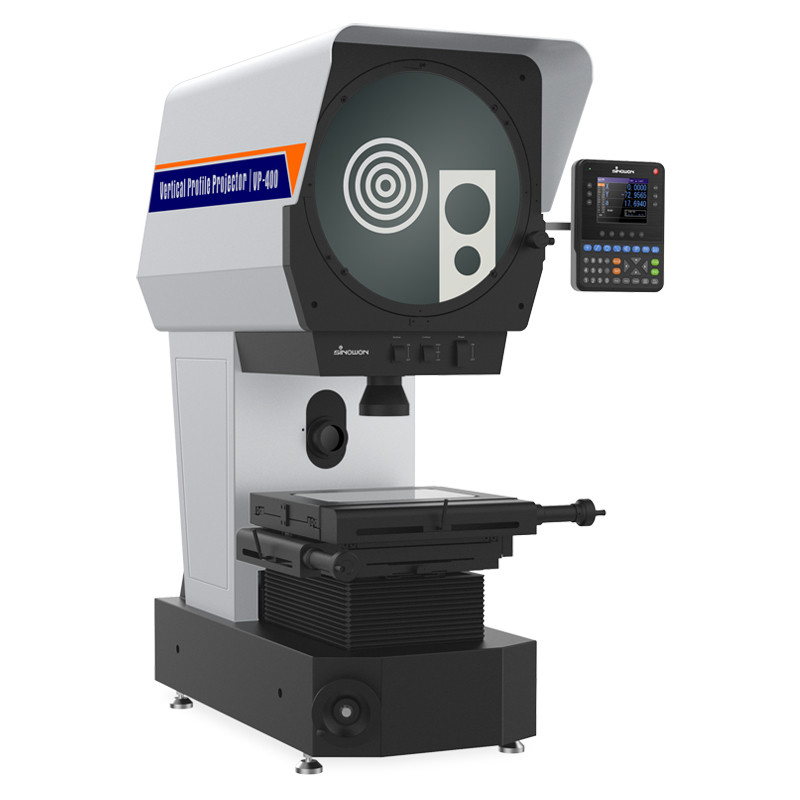

Ø400 mm Digitaler Projektor mit vertikaler Profilform VP400-2515
Eigenschaften:
● Das Hebesystem verwendet eine Kreuzrollenbahn und einen präzisen Schraubantrieb, wodurch der Hebantrieb komfortabler und stabiler wird.
● Reflektor des Beschichtungsprozesses, klareres Bild und hohe Staubdichtigkeit;
● Einstellbare Kontur und Oberflächenbeleuchtung, um den unterschiedlichen Anforderungen an das Werkstück gerecht zu werden;
● Importierte LED-Beleuchtung mit hohem Licht und langer Nutzungsdauer, um die Nachfrage nach Präzisionsmessungen zu gewährleisten;
● Hochauflösendes optisches System mit klarem Bild und Vergrößerungsfehler von weniger als 0,08%;
● Leistungsstarke Bi-axial Lüfter Kühlsystem, stark erhöhen die Lebensdauer;
● Leistungsstarke und farbenfrohe DRO DP400, schnelle und genaue 2D-Messung;
● eingebauter Mini-Drucker, der Daten drucken und speichern kann;
● mit Standardobjektiv 10X, optionales Objektiv 5X, 20X, 50X, Drehtisch, Fußschalter, Klemm usw.
Spezifikation:
| Waren |
Ø400 mm Digitale Projektor mit vertikaler Profile |
| Umgekehrtes Bild |
VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Bild auf der Vorderseite |
VP400-2010Z ((#511-410Z) |
VP400-2515Z ((# 511-420Z) |
| Metallbühnengröße |
308 x 408 mm |
308 x 408 mm |
| Größe der Glasbühne |
198x306 mm |
198x306 mm |
| Bühnenreisen |
200 x 100 mm |
250 x 150 mm |
| Produktgröße (L × W × H) |
1003 x 617 x 1309 mm |
1003 x 617 x 1309 mm |
| Verpackungsgröße ((L × W × H)) |
1200 x 800 x 1580 mm |
1200 x 800 x 1580 mm |
| Konzentration |
100 mm |
| Genauigkeit |
≤3+L/200 ((um) |
| Entschließung |
0.0005mm |
| Lastgewicht |
10 kg |
| Bildschirm |
Durchmesser: φ412 mm,Messbereich ≥ Ø400 |
| Drehwinkel 0~360°;Auflösung: 1 oder 0,01°,Genauigkeit 6 |
| Digitale Ablesung |
DP400 (510-340) Multifunktionaler farbiger LCD-Digitallesegerät |
| Erleuchtung |
Konturbeleuchtung:3.2V/10W LED
Oberflächenbeleuchtung:3.2V/10W LED
|
| Arbeitsumwelt |
Temperatur 20 °C ± 5 °C, Luftfeuchtigkeit 40%-70% RH |
| Stromversorgung |
AC110V/60Hz; 220V/50Hz,150W |
| Bruttogewicht |
280/230 kg |
280/230 kg |
Objektiv:
| Vergrößerung |
5X ((Opt.) |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Sichtfeld |
φ80 mm |
Φ40 mm |
Φ20 mm |
Φ8 mm |
| Arbeitsdistanz |
65 mm |
80 mm |
67.7 mm |
51.4 mm |
Standardlieferung:
| Waren |
Code # |
Waren |
Code # |
| Digitale Ablesung DP400 |
510 bis 340 |
Mini-Drucker |
581-901 |
| 10X Objektiv |
511 bis 110 |
Stromkabel |
581 bis 921 |
| Staubschutzdeckel |
511 bis 911 |
Bildschirmklemmvorrichtung |
581-341 |
Farbbildschirm Multifunktions-Digitallesegerät DP400
Eigenschaften:
● 5.6·Farbbildschirm und versiegelte Silikon-Touchknopf, mit vollständigen Informationen, benutzerfreundlicher Bedienung, lange Lebensdauer;
● Speichern von 100 dauerhaften Bildelementen, kann das aktuelle Datum festlegen und speichern;
● Multifunktionsmessung: Punkt, Linie, Kreis,Winkel, Entfernung, Rechteck, Schraubnadel, Ellipse, Schlitz, Abrunden, Voreinstellung, Konstruktion usw.
● Funktion zur Zählung der Vorder- oder Gegenrichtung,1/2-Wert, Mittelpunkt, Genehmigungsfunktion, Anruffunktion, REC (Record) -Funktion und Zyklusmessung
● Durchschnitt und lineare Kompensation sind für 3-Achsen verfügbar, um eine hohe Messgenauigkeit zu gewährleisten;
● kann den Fußschalter, den Drucker, die optische Randdetektion und weitere Hilfsmittel für die Messung verbinden;
● mit Polar- und Koordinatensystem, und kann Millimeter und Zoll anzeigen, und kann leicht verschieben;
● Mit unabhängiger Passwortberechtigungsfunktion kann die ursprüngliche Einstellung auch durch Passwortberechtigung geändert werden, um die Möglichkeit einer Datenabweichung durch falsche Bedienung zu vermeiden;
● Unterstützung mehrerer Sprachen: Chinesisch, Englisch und andere Sprachen.
Spezifikation:
| Modell |
DP400 |
| Code # |
510 bis 340 |
| Sprache |
Einfaches Chinesisch, Kompliziertes Chinesisch, Portugiesisch, Deutsch und Englisch usw. |
| Größe des LCD-Bildschirms |
115 mm × 85 mm |
| Auflösung des LCD-Bildschirms |
640*480 |
| Digitale Anzeigebereich |
8 Ziffern (mit Dezimalpunkt) |
| Anzeigeachse |
3 Achsen (X,Y,Z/Q) |
| Z/Q Anzeigemodell |
Länge oder Winkel |
| Modell für die Winkelanzeige |
Grad, Protokoll und zweiter oder zweiter Grad |
| Linienskala-Signal |
TTL-Quadratwelle oder AC-Sinuswelle mit zwei 90°-Phasenwinkelunterschieden, Antriebsleistung größer als 10 MA |
| Auflösung in linearer Skala |
0.1um,0.2um,0.5mm, 1mm, 2mm, 5mm |
| Baud-Rate |
4800,9600,14400,19200,38400,57600 |
| Datenausgabeport |
RS232,DB-9 Elternoberfläche |
| Betrieb Tastatur |
Versiegelte Silikon-Touchtaste |
| Ausdehnungsanlage |
Fußschalter, Drucker, optischer Randfinder usw. |
| Eingangsstromversorgung |
AC90V-240V, 15 W |
| Betriebsumwelt |
Betriebstemperatur: 0 °C-40 °C;Lagertemperatur:-10 °C-60 °C;Relative Luftfeuchtigkeit:<90% RH |
