Bewegliche Brücken CMM Koordinatenmessmaschinen Naquina 686 CE-zertifiziert

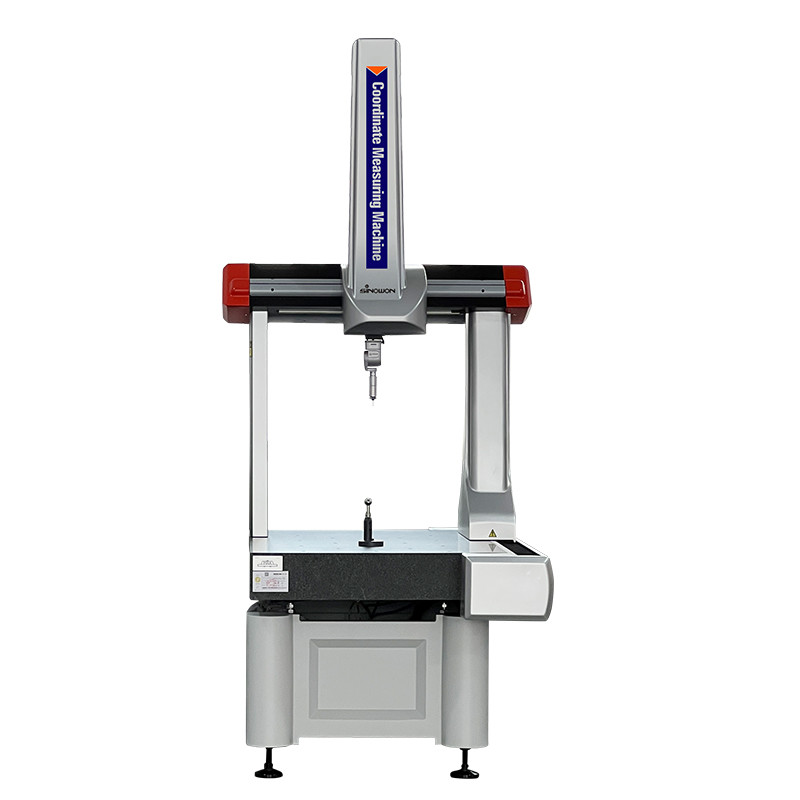

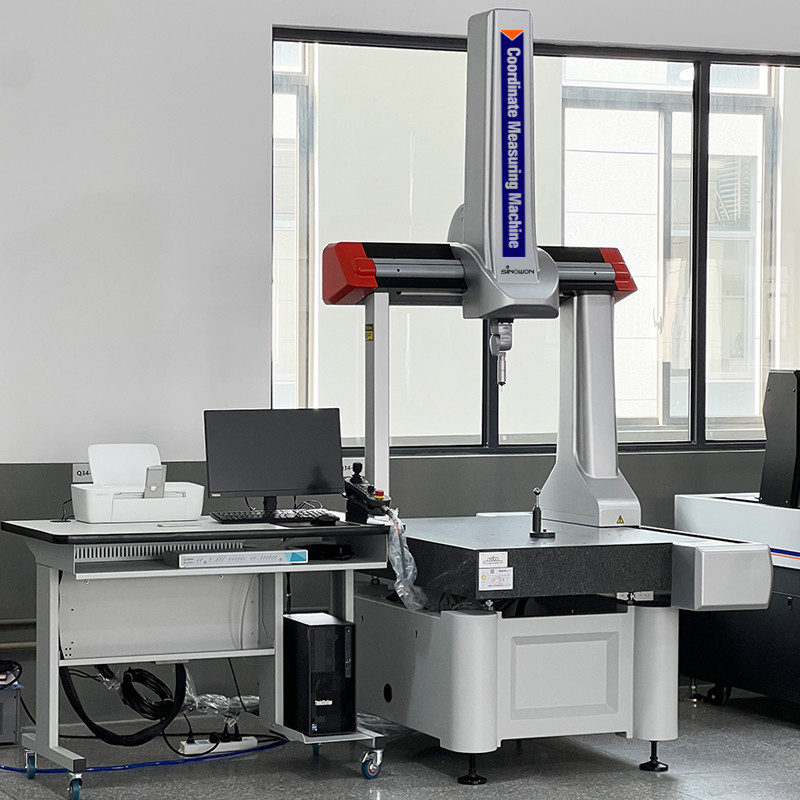

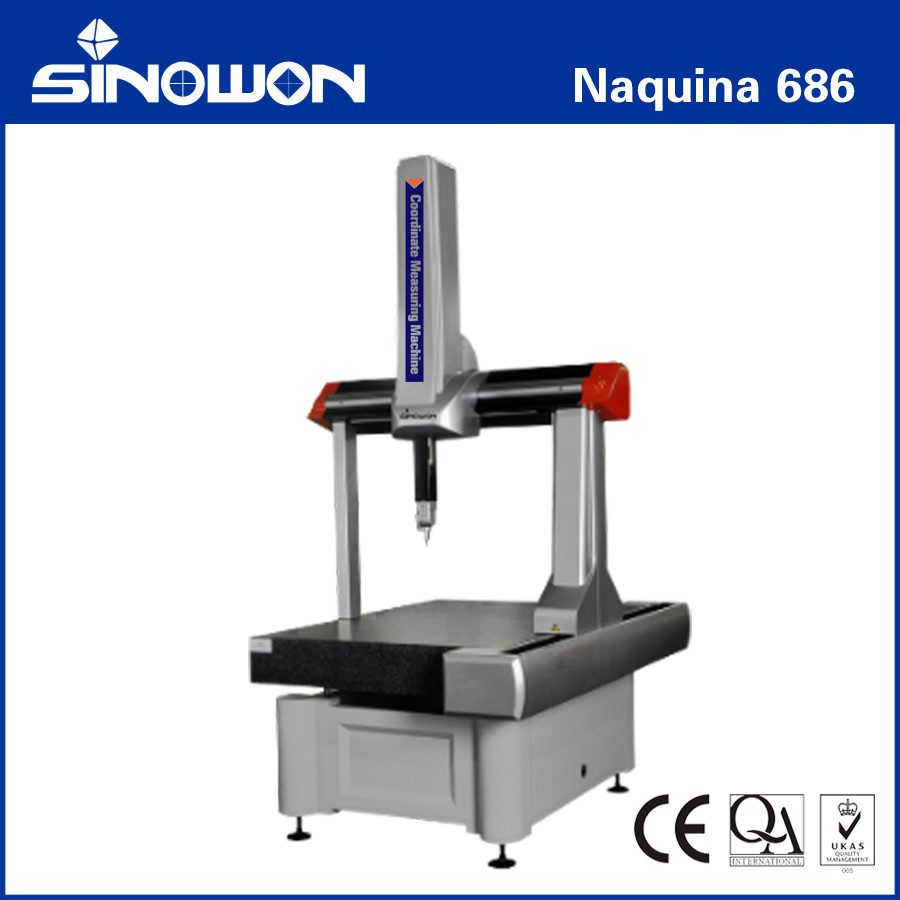

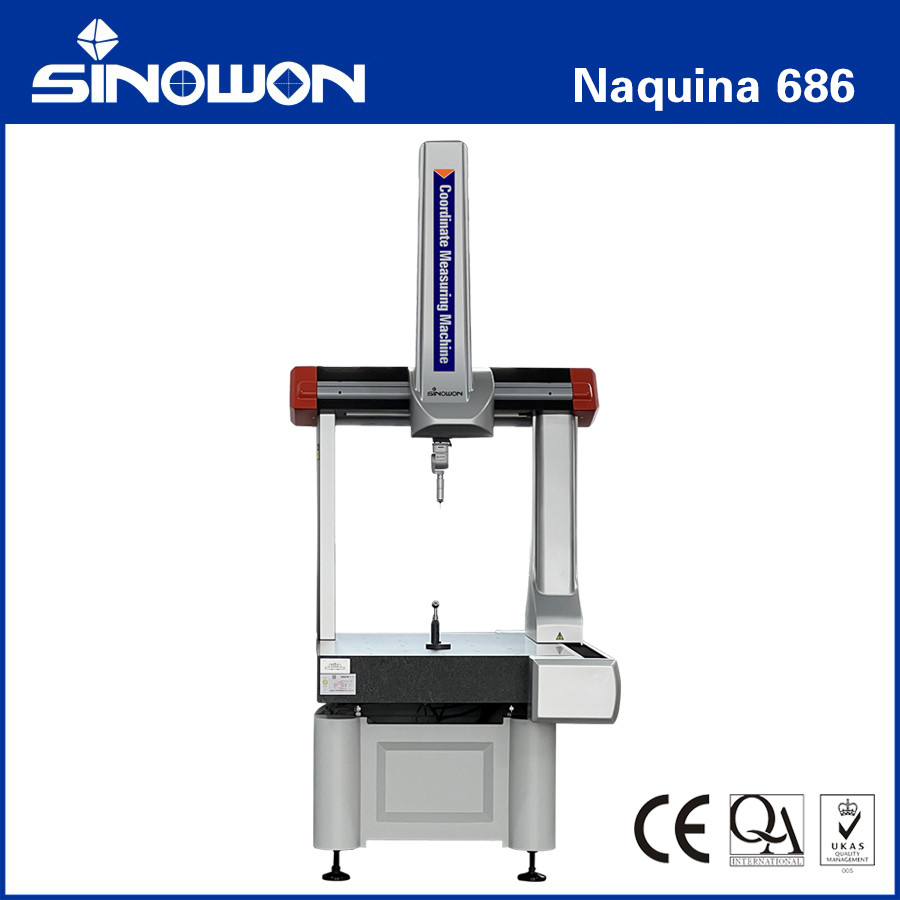

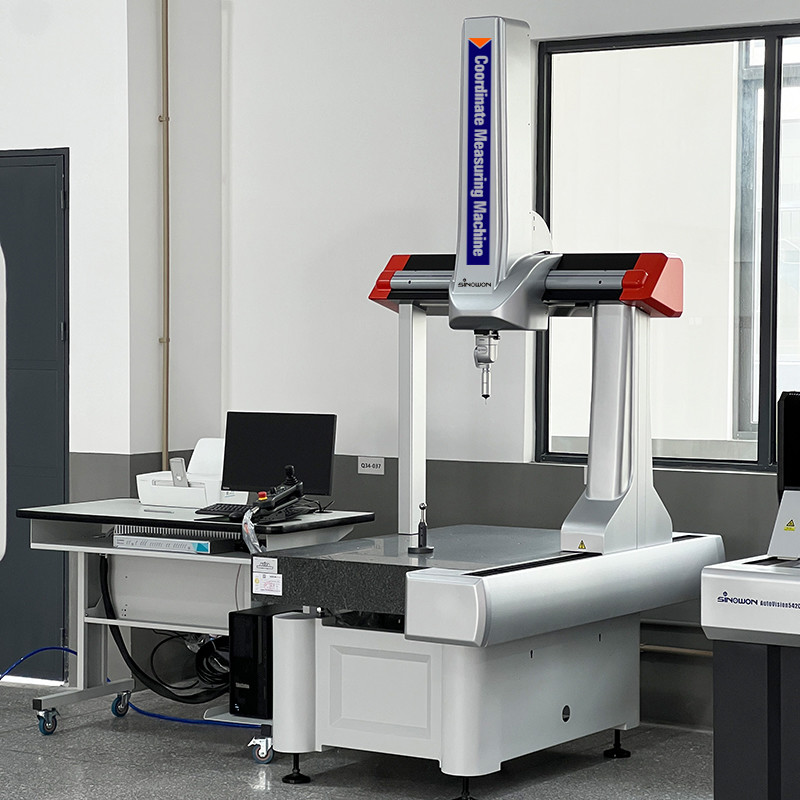

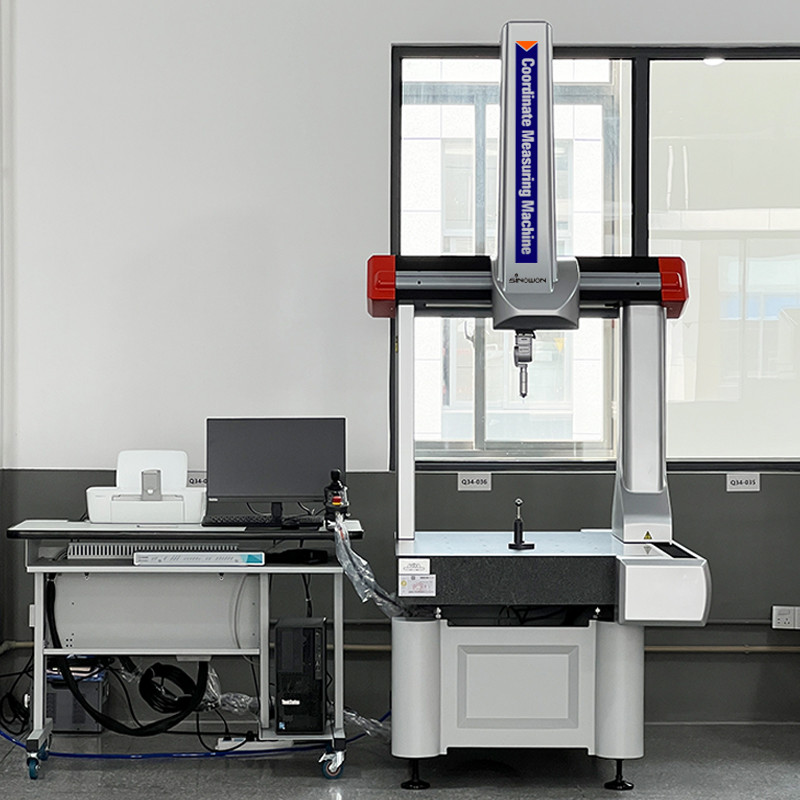

Bewegliche Brücke Koordinatenmessmaschine Naquina686

Technische Bezeichnung

Technisches Highlight:

• Unterscheidung^TMDas Brückendesign für den X-Strahl bietet ein optimales Verhältnis von Steifheit zu Masse.Die Leichtmetallbrücke ist 25 Prozent steifer als herkömmliche Designs und die X-Schiene hat einen 50 Prozent niedrigeren Schwerpunkt für glatte, präzise Bewegung. Eine breitere Lagertrennung als bei konkurrierenden Brückenbauten sorgt für eine verbesserte Steuerung der Brückenachs-Rolle für präzise volumetrische Messgenauigkeit, geringere Wiederholungsfehler,erhöhte Beschleunigung/Verzögerung und größere Messleistung.

• Die patentierte, präzise bearbeitete Pfeilhautführung in der Y-Achse verbessert die Genauigkeit und Wiederholgenauigkeit des CMM.
• Alle Maschinenachsen sind mit einem Zeitgurt ausgestattet, dessen kompakte, rutschfreie Struktur eine hervorragende Geschwindigkeit, geringen Geräuschpegel und einfache Wartung ermöglicht.
• Pneumatisches Gegengewicht (verstellbar) für die Z-Achse, das die Z-Achse stabil betreibt, mit automatischer Bremse im Notfall und die CMM in Sicherheit hält.
• Die Waagen (Gold und Stahl) des deutschen Heidenhains sind von der PTB (Physikalisch-Technische Bundesanstalt), einem deutschen nationalen Institut für Wissenschaft und Technologie, zertifiziert.Ihre hervorragende Richtigkeit und Kohärenz der thermischen Expansivität sorgen für eine genaue und stabile thermische Kompensation..
• Fernmontierte Antriebsmotoren reduzieren die bewegliche Masse für eine schnellere Einstellung und lösen die Wärme vom Maschinenrahmen ab.
• Ausgestattet mit dem Naquina-Scan-Steuerungssystem, kann der Inspektor mit der Leitz X1-Scansonde eine kontinuierliche Untersuchung durchführen.
• Ausgestattet mit der leistungsstarken Messsoftware ((RationalDMIS), die keinem anderen gleichkommt, kann Inspector alle üblichen Mess- und Inspektionsaufgaben in der Werkstatt erledigen.

Spezifikationen:
