Halb-Automatische bewegliche Brücke Koordinatenmessmaschine CMM Messgeräte

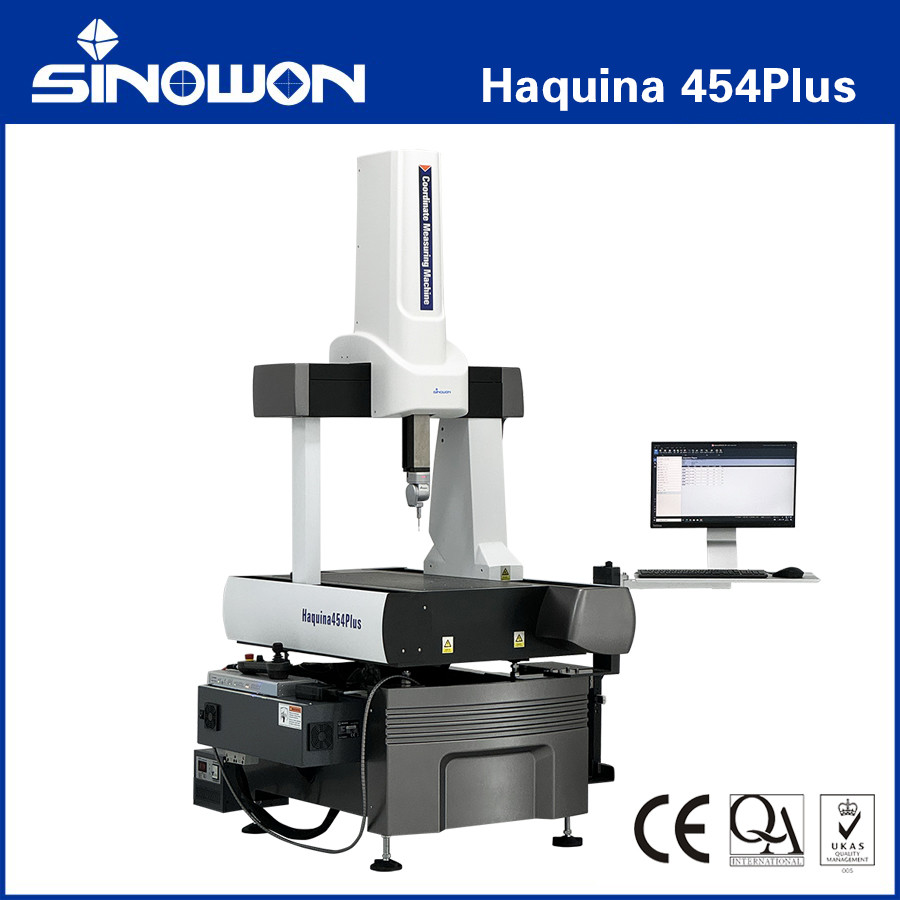

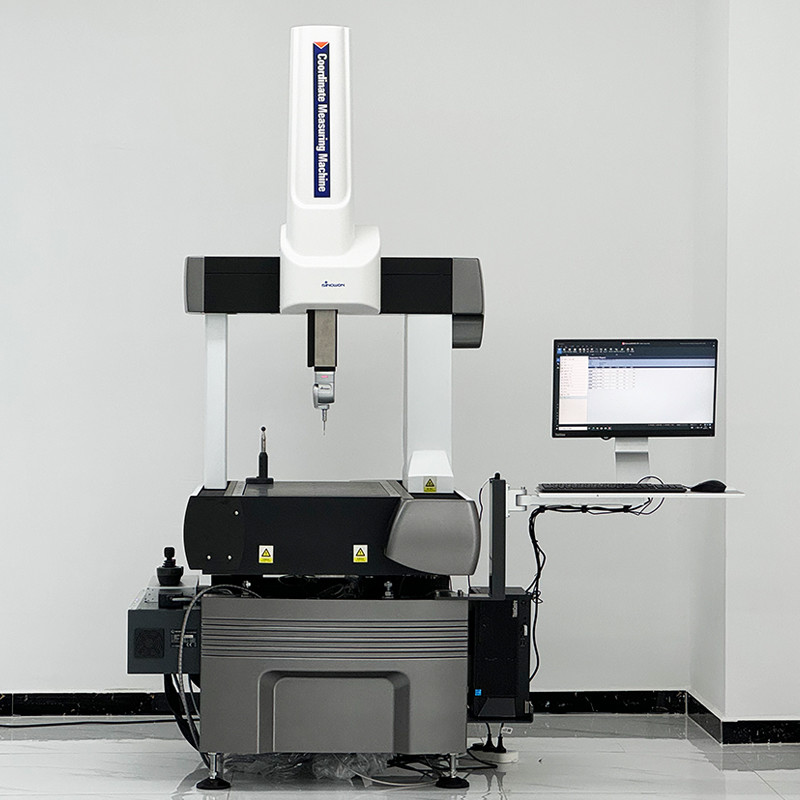

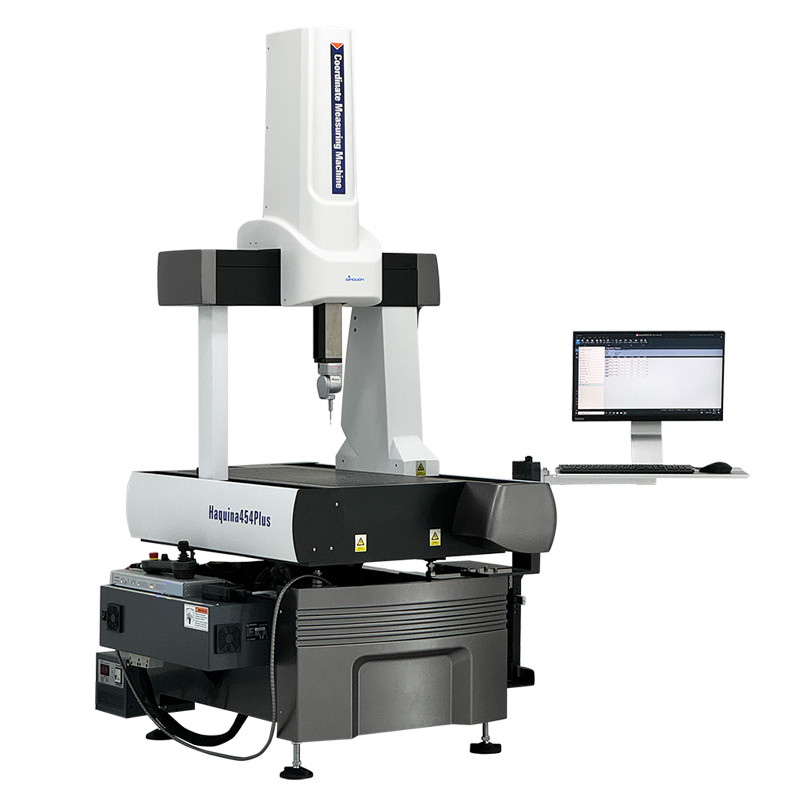

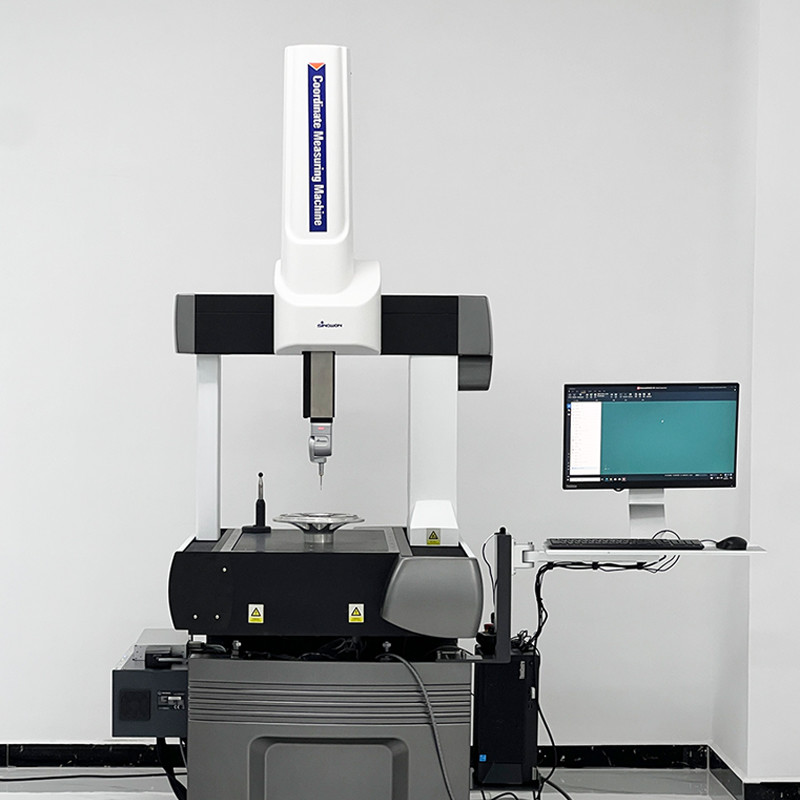

Halbautomatische bewegliche Brücke KoordinatenmessmaschineHAquinen454Und noch mehr.

Technische Bezeichnung

Technisches Highlight:

• Durch das dreiachsige Antifall-Design können Sie Staub und Trümmer sehr gut abwehren und so die Stabilität und Genauigkeit des Präzisionssystems gewährleisten.
• Temperaturkompensationssystem: Die drei Achsen der Maschine und des Teils verfügen über einen hochdrehbaren Temperatursensor.Es ist sehr effizient und zuverlässig, ohne die Präzision des Werkstücks bei unterschiedlichen Temperaturen zu gewährleisten, ohne konstante Temperatur.
• Gewährleistung der besten Bewegungsleistung mit einer zuverlässigen linearen Führungsschiene aus Edelstahl, einem leistungsstarken Motor und einem leistungsstarken Getriebe.
• Das passive Schwingungsschutzsystem kann mit den meisten Schwingungsquellen umgehen.
• Kompakte Struktur ohne Luftquelle.
• Ausgestattet mit der leistungsstarken Messsoftware (RATIONAL-DMIS), die keinem anderen gleichkommt, kann Inspector alle üblichen Mess- und Inspektionsaufgaben bewältigen.

PAusgleichszahlungen:

Umweltvorgaben:

Anmerkung: Der Leitfaden zur Vorbereitung der Baustelle hilft dem Kunden, zu wissen, wie er die Raumbedürfnisse erreichen kann.

CMMMess- und Inspektionssoftware:

External-array Software, Inc. wurde Anfang 2001 gegründet. Wir haben mehr als 25 Jahre erfolgreiche Erfahrung in der Entwicklung von CMM-Software, RationalDMIS als CMM-Software der neuen Generation,Es ist unter völliger Unabhängigkeit entwickelt., mit seiner einfachen, leistungsstarken und hocheffizienten Funktionalität.aber auch das Vertrauen der Kunden gewinntDer weltweite Verkauf beträgt mehr als 10.000 Stück.

Einige Kunden, darunter: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker...

• RationalDMIS ist immer im Einklang mit den weltweit fortschrittlichen Standards, am Anfang des Designs,RationalDMIS basiert vollständig auf DMIS und ist eine der CMM-Software in der Welt, die stark unterstützt DMIS Standard.

• Einzigartige und kurze Benutzeroberfläche, keine Pop-up-Fenster, kein kompliziertes Eingabe- und Verifizierungsprozess, Vermeiden Sie Benutzeroberflächenredundanz, die durch mehr als ein Pop-up-Fenster verursacht wird.Drag & drop maximiert die Einfachheit des Betriebsprozesses.

• RationalDMIS-Unterstützung I++, hat die Authentifizierung von PTB erfolgreich bestanden.

• Integriert CAD-Daten nahtlos mit dem CMM-Programmierungs- und Messprozess, wobei die leistungsstarken Simulations- und Kollisionsvermeidungstools im RationalDMIS-Standard verwendet werden

• 100% grafische Anzeige: Alle Betriebsprozesse können zu 100% in Grafiken dargestellt werden.

• Nach verschiedenen Normen: ISO / ANSI / DIN / GB...
• Bewertet verschiedene Toleranzen: Abstand, Winkel, Winkelform, Senkrecht, Parallelismus, Position, Zylinderform, Konzentriertheit, Kreisläufigkeit, Gesamtläufigkeit, Kreisläufigkeit, Kegelwinkel, Durchmesser, Radius, Fläche,GeradePunktprofil, Kurvenprofil, Oberflächenprofil, Symmetrie, Breite.
• Diversifizierte Ausgabeberichte: Traditionelle Text-Ausgabe, Grafik-Ausgabe, Formerror-Bericht...
• Ausgabe verschiedener Formen, einschließlich HTML, Excel, PDF, DMO usw.
• Unterstützung von benutzerdefinierten Ausgabevorlagen.






• Spezialmodule von RationalDMIS, einschließlich SPC, CCD, Laser, Blade, Gear, Cam, NetOffline, NetReport, UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator.
• Leistungsfähiges CWS-Modul: Die Software unterstützt die Verwendung von CWS-Erkennung,und kann auf die Erkennung von gekrümmter Oberflächenkontur von 3D-Glas wie Mobiltelefon gekrümmter Glas und Automobil-Instrumentenbrett Glas angewendet werden.

Sonde-System:

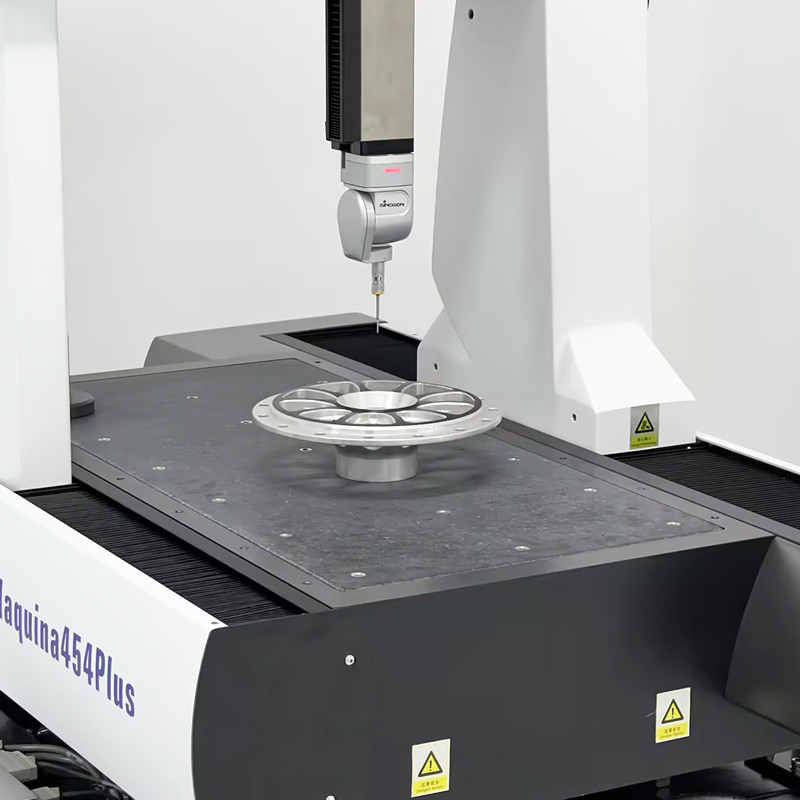

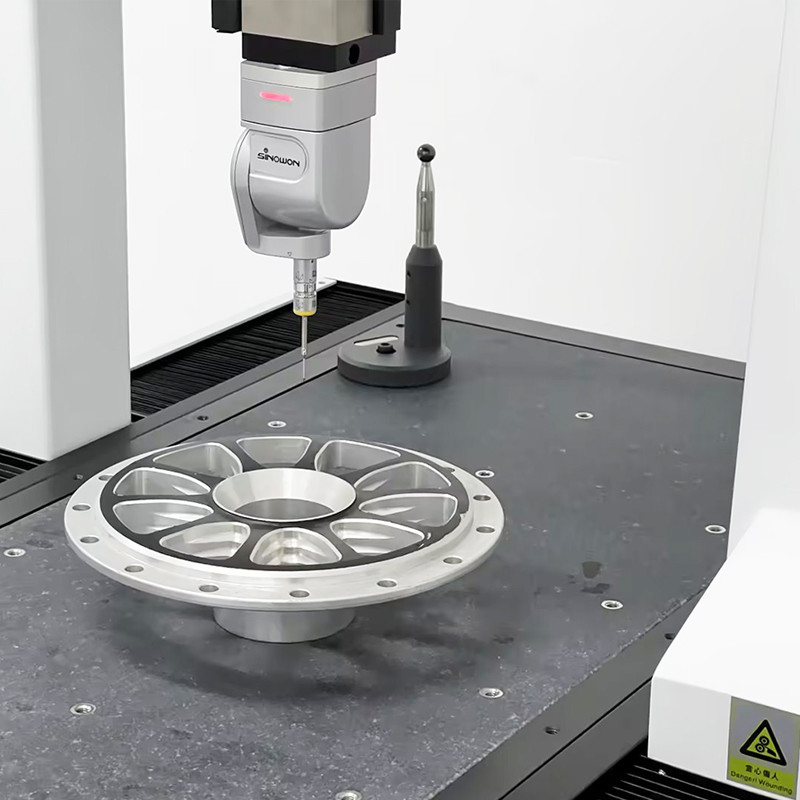

Renishaw MH20i manuelle Index-Sonde Kopf

MH20i ist ein manuell einstellbarer Sondenkopf mit Modulwechsel von Renishaw.

Es verfügt über eine TP20-Kinematikhalterung mit 2-Achsen-Index.

Es kann 168 wiederholbare Positionen in 15°-Zunahmen erreichen.

Eigenschaften
Indexfähige Achse A (Pitch)	von 0° bis 90°, Schritt von 15°
Indexfähige Achse B (Rolle)	± 180°, Schritt von 15°
Gewicht	210 g
Wiederholbarkeit der Positionierung	1.5 μm
Max. Verlängerungsstange	75 mm
TP20 Merkmale
Empfindliche Richtungen	5 Wege, ±X, ±Y, +Z
Wiederholbarkeit in eine Richtung	0.35 μm
Moduländerung der Wiederholbarkeit	2.0 μm
