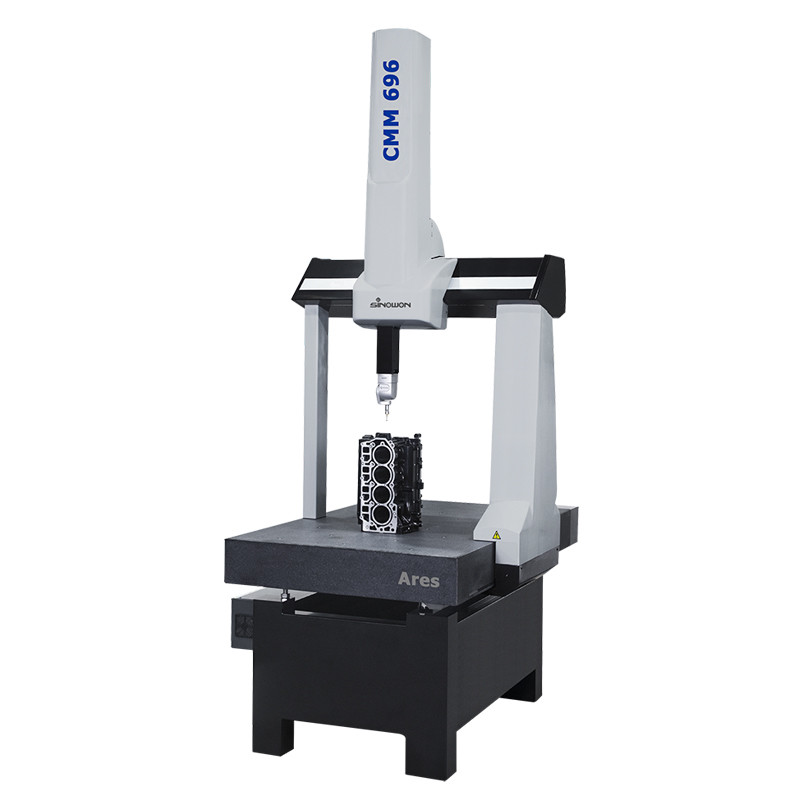

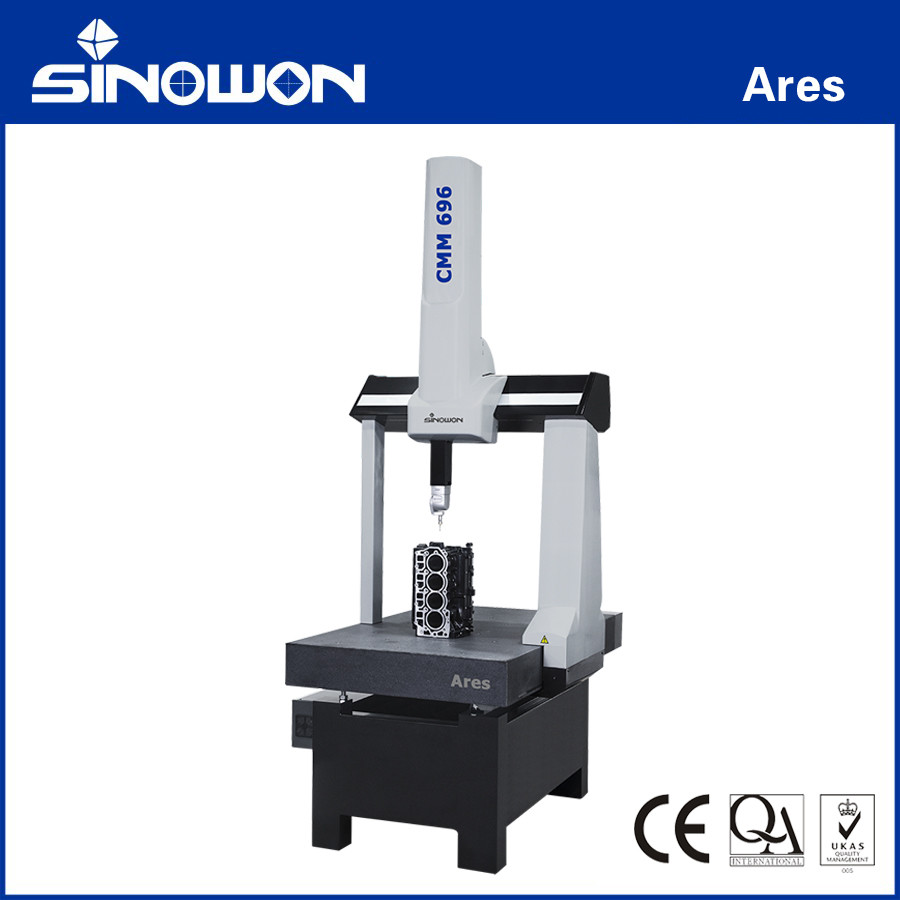

Wirtschaftliche Koordinatenmessmaschine AresReihe
Einleitung:
Das Ares-Hauptgerät hat eine rein Aluminium-Struktur.eine breite Palette von computergestützten Design-Analyseprinzipien für endliche Elemente und modulare Designprinzipien werden im Entwurfsprozess angewendet. Das macht das gesamte Maschinensystem haben verbesserte Temperaturwiderstand und Verformungs/Torsionswiderstand, verbessern die Stabilität der räumlichen Struktur der gesamten Maschine,und reduzieren den Einfluss von struktureller MikrodelformationDie Konstruktion des geschlossenen, verteilten Luftlagers optimiert die mechanische Bewegung der Messmaschineachse.Als ErgebnisDas komplette System weist eine hohe Wiederholbarkeit während des Messvorgangs und die langfristige Stabilität des Systems auf.
FLebensmittel:
l Der Röntgenstrahl verwendet eine hochsteige, präzise Dreiecksstrahltechnologie (Tricision ®).und es ist das beste Strukturdesign, um Stabilität und Steifigkeit zu gewährleisten..
l Die drei Achsen werden alle von synchronen Gürteln angetrieben, die kompakt, rutschfest, schnell, geräuscharm und leicht zu warten sind.
l Ausgestattet mit einer Koordinatenmesssoftware, kann es alle allgemeinen Anforderungen an die Werkflächeninspektion erfüllen.
l Wir können professionelle integrierte Konstruktionslösungen anbieten (einschließlich Fundament, Schwingungsreduktion, klimatisierter Raum, Lade- und Entladeverfahren usw.).
Spezifikation:
|
Modell
|
Höchstzulässiger Fehler MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Geschwindigkeit (mm/s) |
3D Max. Beschleunigung (mm/s2)
|
| HP-TMe |
HP-THDe |
| E0/E150 |
PFTU |
R0 |
E0/E150 |
PFTU |
R0 |
| Ares 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Ares 8116 |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Modell
|
Fahrweite (mm) |
Abmessungen ((mm) |
Höchstgewicht des gemessenen Werkstücks (kg) |
Maschinengewicht (kg) |
| X |
Y |
Z |
Lx |
- Ich weiß. |
Lz |
| Ares 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Ares 8116 |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Probekonfiguration für Leistungsprüfungen:
HP-TMe/HP-THDe:Standard-Kraftmessung. Die Sonde ist 10 mm lang, der Spitzendurchmesser 4 mm.
Leistungsmesswerte gelten unter folgenden Bedingungen:
Standardumgebungstemperatur:18 - 22°C;
Änderungen der Umgebungstemperatur:1°C/h - 2°C/24h;
Temperaturgradient:1°C/m;
Relative Luftfeuchtigkeit: 25% bis 75%
|
Strukturdiagramm:
RationalDMIS2Messsoftware:
Es hat ANSI, ISO, GB, PTB Standard Zertifizierung erhalten, immer mit fortschrittlichen Standards und fortschrittlichen Konzepten synchronisiert,und unterstützt vollständig das international beliebte I++ KontrollprotokollEs verfügt über eine benutzerfreundliche und einfache Softwareoberfläche, eine einzigartige schnelle Drag-and-Drop-Bedienung und eine nahtlose Verbindung mit CAD-Daten.die eine vollständige Messlösung für Unternehmen bietet.
Rationale DMIS-Software integriert CAD-, Dünnwand- und Scanmodule, um den wachsenden Messbedürfnissen unserer Kunden gerecht zu werden.
Merkmale derRationale DMIS:
l Unterstützt IGES, STEP, DXF, STL, XYZ und andere Formate;
l Unterstützt CATIA, UG, PRO-E, Solidworks, Parasolid Direktleseschnittstelle;
l Intelligente Erkennung: Simulation des Erkennungsweges in Echtzeit, automatische Optimierung des Erkennungsweges;
l Vollständige und schnelle Toleranzberechnung: nach GB, ISO, Y14.5, ANSI, DIN, AGMA und andere Normen;
l Vielfältige Berichtsausgabe; Unterstützung von HTML, Excel, PDF, OUT, TXT-Format;
l Zahlreiche Spezialmodule: statistische Analyse der SPC, CCD-Verbundbild, Linienlaserscanning, Blade-Analyse, Analyse der zylindrischen Involutionsgetriebe, Kammanalyse, Netzwerkprogrammierung, Netzwerkbericht;
l Der Kernalgorithmus ist vom Physikalisch-Technischen Bundesanstalt (PTB) zertifiziert.
