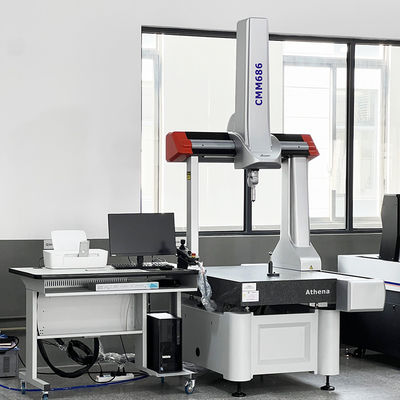

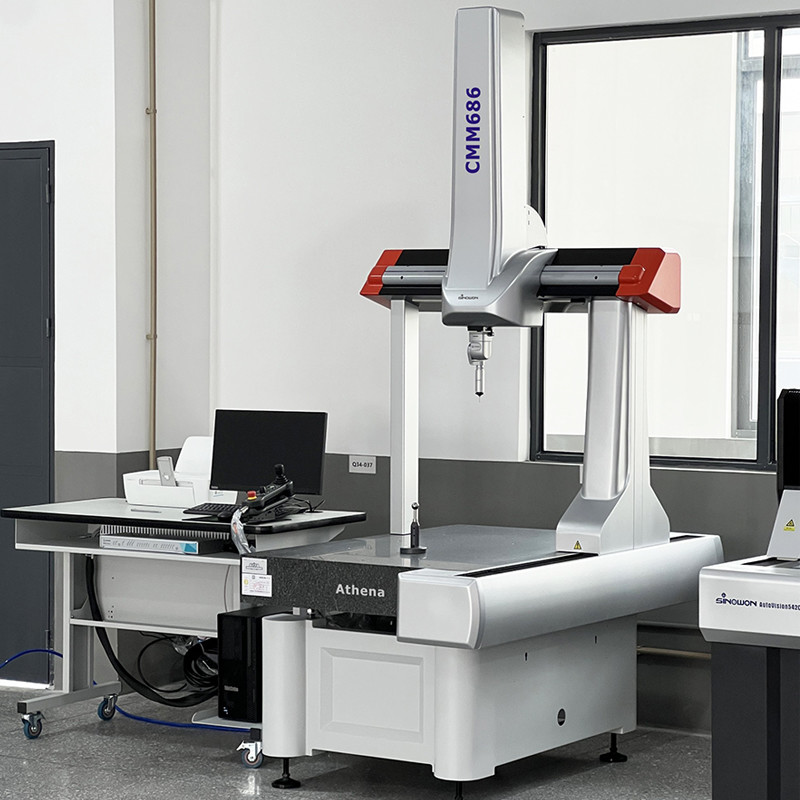

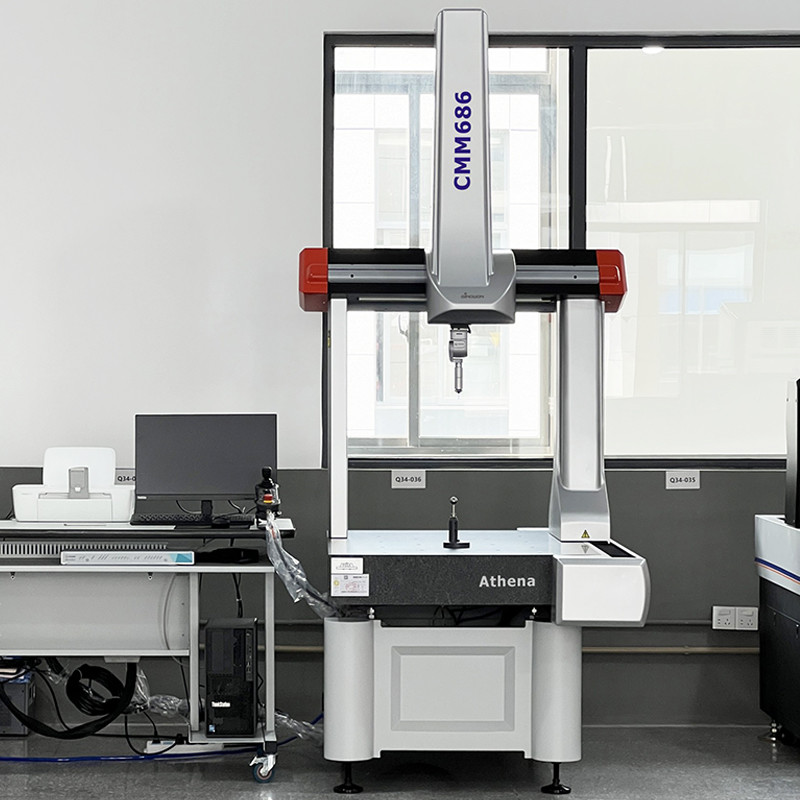

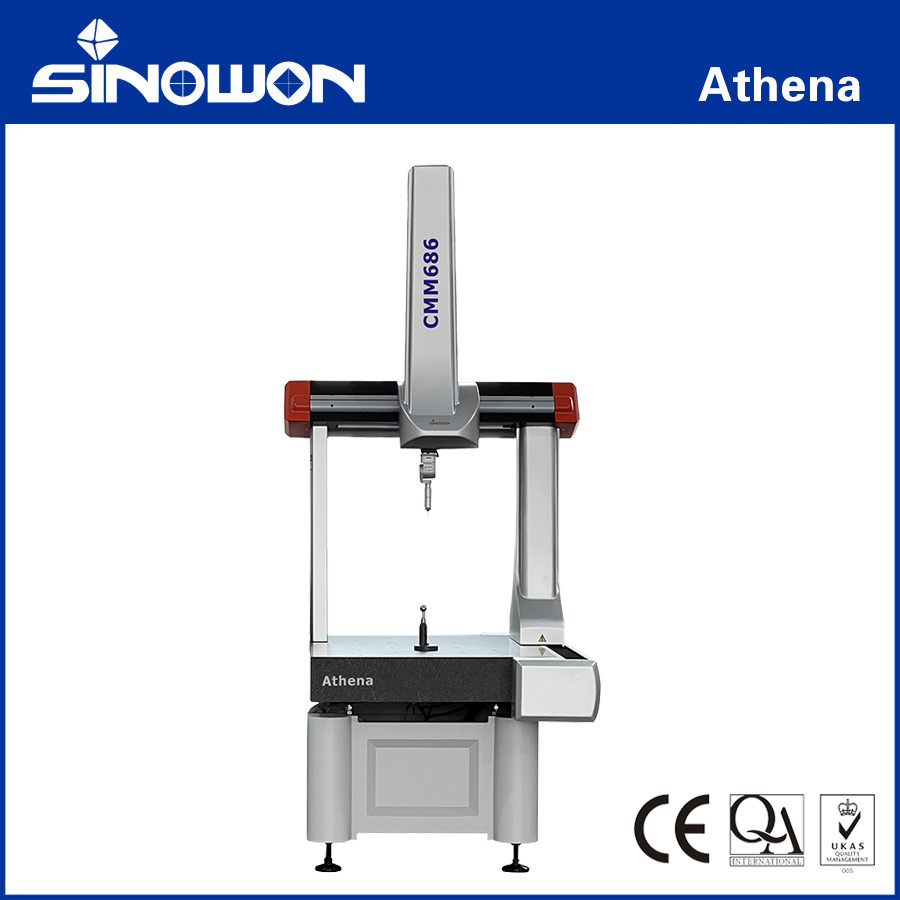

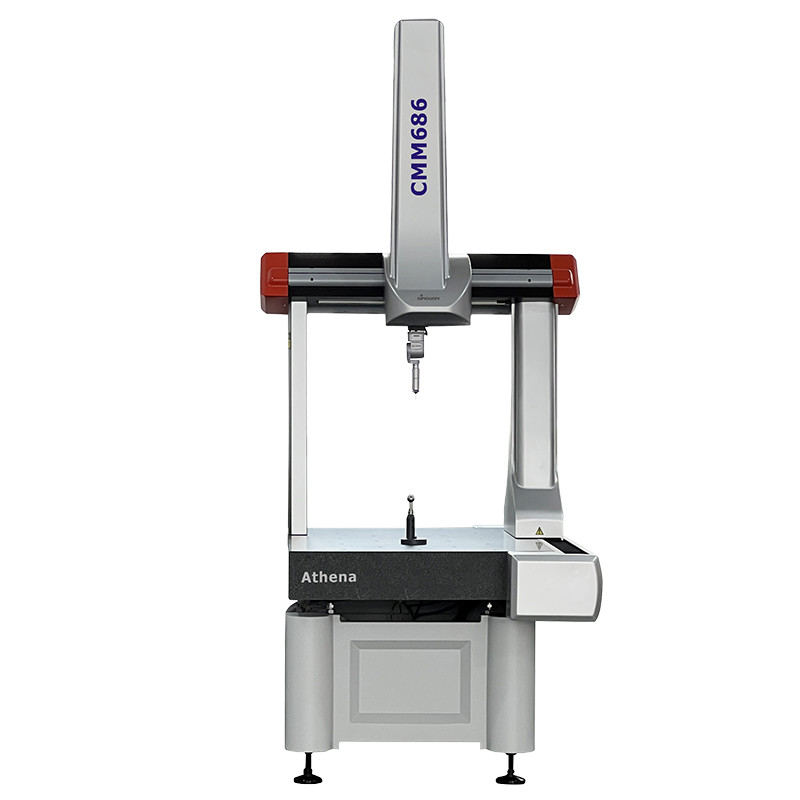

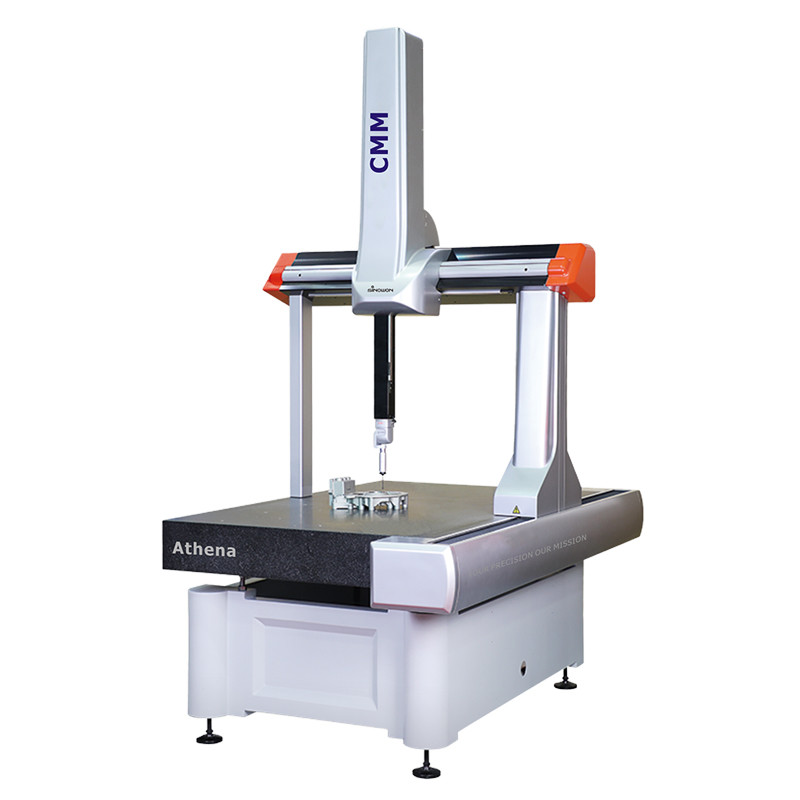

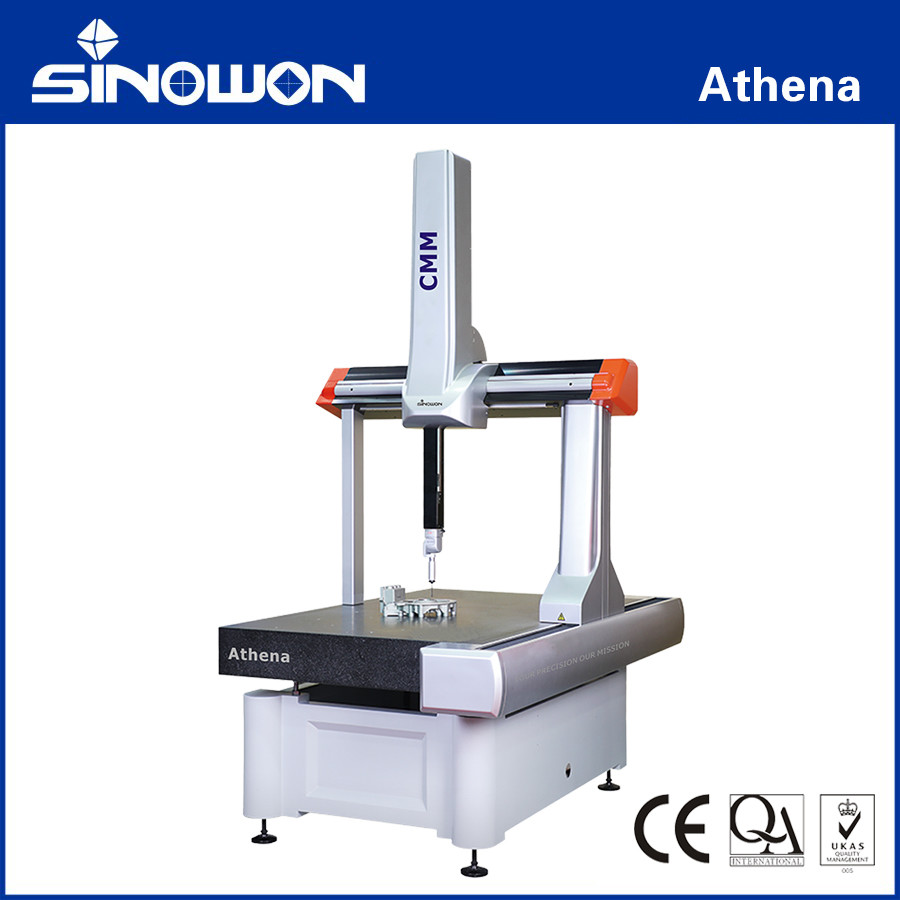

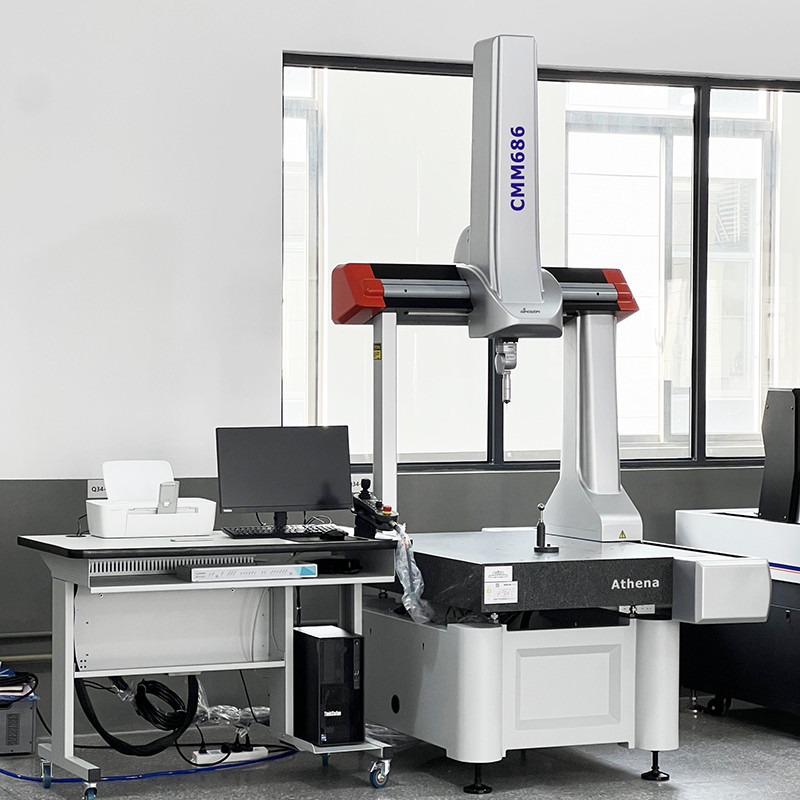

Koordinatenmessmaschine Athena-Serie

Koordinatenmessmaschine Athena Serie

Produkteinführung:

Aus Sicht der Grundmaschinenstruktur zeichnet sich Athena durch eine Ganzaluminiumkonstruktion aus und verwendet umfassende CAD-Techniken, einschließlich Finite-Elemente-Analyse (FEA) und Modulanalyse, was zu einer verbesserten thermischen, dimensions-/torsionalen und geometrischen Stabilität führt und strukturelle Durchbiegung sowie die Auswirkungen von Vibrationen und thermischen Schwankungen auf die Messleistung reduziert. Das umlaufende Luftlagerdesign optimiert die Achskinematikbewegung. Daher zeichnet sich das gesamte System durch optimale Messwiederholbarkeit und langfristige Systemkonsistenz aus.

Produktmerkmale:

• Der X-Träger hat die Ultra-Rigid-Technologie übernommen. Diese Struktur ist die beste Lösung, um das Gewicht des Hauptwagens zu reduzieren und die Stabilität und Steifigkeit des Hauptwagens zu verbessern, wodurch die Leistung der KMG erheblich verbessert werden kann.
• Der Übertragungsmodus aller Maschinenachsen ist ein Zahnriemen, dessen kompakte, rutschfeste Struktur ihn mit hoher Geschwindigkeit, geringem Geräuschpegel und einfacher Wartung auszeichnet.
• Pneumatischer Ausgleich (einstellbar) für die Z-Achse, wodurch die Z-Achse stabil arbeitet, mit automatischer Bremse im Notfall und die KMG sicher gehalten wird.
• Fernmontierte Antriebsmotoren reduzieren die bewegte Masse für eine schnellere Einstellung; leiten die Wärme vom Maschinenrahmen ab.
• Ausgestattet mit der leistungsstarken Messsoftware, die ihresgleichen sucht, kann EXPLORER alle gängigen Mess- und Testaufgaben in der Werkstatt bewältigen.
• Serein könnte eine professionelle, integrierte Lösung anbieten, einschließlich Fundament, Dämpfung, Klimaraum, Be- und Entladesystem usw.

Spezifikation:

RationalDMIS2Messsoftware:

Es hat die Standardzertifizierung nach ANSI, ISO, GB, PTB erhalten, ist immer mit fortschrittlichen Standards und fortschrittlichen Designkonzepten synchronisiert und unterstützt vollständig das international beliebte I++-Steuerungsprotokoll. Es verfügt über eine benutzerfreundliche und einfache Softwareschnittstelle, eine einzigartige Drag-and-Drop-Schnellbedienung und eine nahtlose Verbindung mit CAD-Daten. 100 % grafische Visualisierung von der Messung bis zum Ausgabeprotokoll, was Unternehmen eine vollständige Messlösung bietet.

Die Rational DMIS-Software integriert CAD-, Dünnwand- und Scanmodule, um den wachsenden Messanforderungen unserer Kunden gerecht zu werden.

Funktionen von Rational DMIS:

● Unterstützt IGES-, STEP-, DXF-, STL-, XYZ- und andere Formate;

● Unterstützt CATIA-, UG-, PRO-E-, Solidworks-, Parasolid-Direktleseschnittstelle;

● Intelligente Erkennung: Echtzeitsimulation des Erkennungspfads, automatische Optimierung des Erkennungspfads;

● Vollständige und schnelle Toleranzberechnung: in Übereinstimmung mit GB-, ISO-, Y14.5-, ANSI-, DIN-, AGMA- und anderen Standards;

● Vielfältige Berichtsausgabe; Unterstützung von HTML-, Excel-, PDF-, OUT-, TXT-Format;

● Reichlich spezielle Module: SPC-Statistische Analyse, CCD-Verbundbild, Linienlaserscannen, Blattanalyse, zylindrische Evolventen-Zahradanalyse, Nockenanalyse, Netzwerkprogrammierung, Netzwerkbericht;

● Der Kernalgorithmus ist von der Physikalisch-Technischen Bundesanstalt (PTB) zertifiziert.
